热备份路由协议HSRP

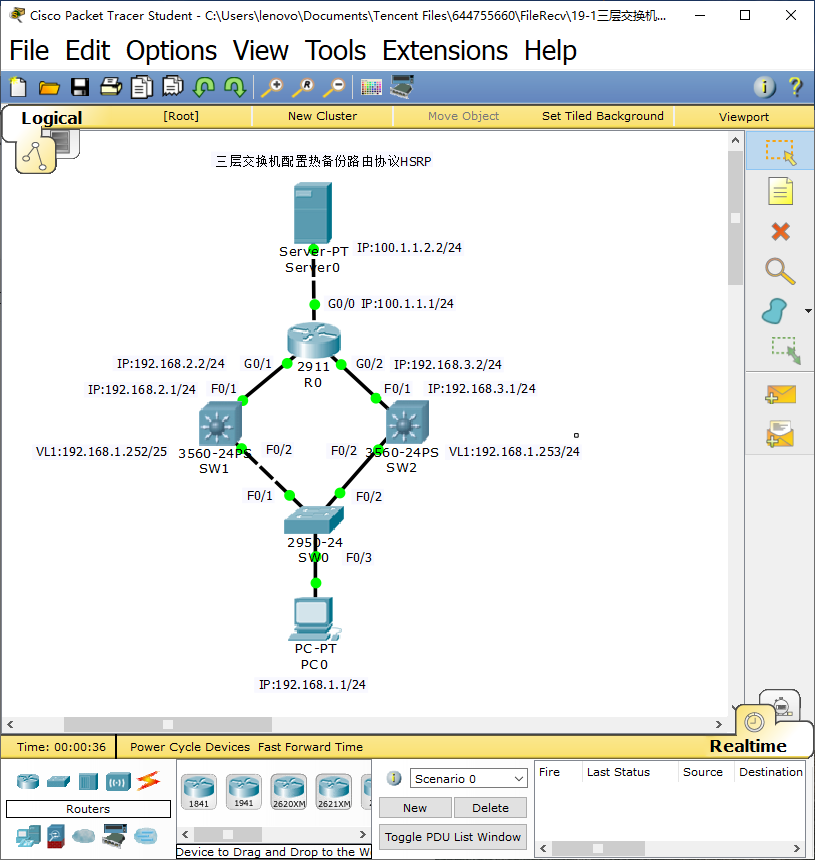

拓扑图





路由器配置HSRP热备份协议

步骤一、配置三层交换机和路由器IP并开启三层交换机路由功能。

SW1配置
Switch>
Switch>en
Switch#conf t
Switch(config)#ho SW1
SW1(config)#ip routing
SW1(config)#in vl 1
SW1(config-if)#ip ad 192.168.1.252 255.255.255.0
SW1(config-if)#no sh
SW1(config)#exit

SW1(config)#in f0/1
SW1(config-if)#no sw
SW1(config-if)#ip ad 192.168.2.1 255.255.255.0
SW1(config-if)#no sh
SW1(config-if)#end
SW1#sh ru

SW2配置
Switch>
Switch>en
Switch#conf t
Switch(config)#ho SW2
SW2(config)#ip routing
SW2(config)#in vl 1
SW2(config-if)#ip ad 192.168.1.253 255.255.255.0
SW2(config-if)#no sh
SW2(config)#exit

SW2(config)#in f0/1
SW2(config-if)#no sw
SW2(config-if)#ip ad 192.168.3.1 255.255.255.0
SW2(config-if)#no sh
SW2(config-if)#end
SW2#sh ru

R0配置
Router>en
Router#conf t
Router(config)#ho R0
R0(config)#in g0/1
R0(config-if)#ip ad 192.168.2.2 255.255.255.0
R0(config-if)#no sh
R0(config-if)#exit

R0(config)#in g0/2
R0(config-if)#ip ad
R0(config-if)#ip ad 192.168.3.2 255.255.255.0
R0(config-if)#no sh
R0(config-if)#exit

R0(config-if)#in g0/0
R0(config-if)#ip ad 100.1.1.1 255.255.255.0
R0(config-if)#no sh

R0(config-if)#end
R0#sh ru

步骤二：在三层交换机和路由器上配置动态路由，在路由器上查看路由表。

SW1>en
SW1#conf t
SW1(config)#router rip
SW1(config-router)#ve 2
SW1(config-router)#no au
SW1(config-router)#network 192.168.1.0
SW1(config-router)#network 192.168.2.0
SW1(config-router)#end
SW1#sh ip ro

SW2>en
SW2#conf t
SW2(config)#router rip
SW2(config-router)#ve 2
SW2(config-router)#no au
SW2(config-router)#network 192.168.1.0
SW2(config-router)#network 192.168.3.0
SW2(config-router)#end
SW2#sh ip ro

R0>en
R0#conf t
R0(config)#router rip
R0(config-router)#ve 2
R0(config-router)#no au
R0(config-router)#network 192.168.2.0
R0(config-router)#network 192.168.3.0
R0(config-router)#network 100.1.1.0
R0(config-router)#end
R0#sh ip ro

步骤三：测试PC1和Server0连通性

1.把PC1网关设置192.168.1.252，ping 100.1.1.2 //通
2.把PC1网关设置192.168.1.253, ping 100.1.1.2 //通

步骤四、在三层交换机vlan1中配置虚拟网关并设置优先级和占先权
SW1>
SW1>en
SW1#conf t
SW1(config)#in vl 1
SW1(config-if)#standby 8 ip 192.168.1.254
SW1(config-if)#standby 8 priority 200
SW1(config-if)#standby 8 preempt
SW1(config-if)#end
SW1#sh ru
SW1#sh stan br

SW2>
SW2>en
SW2#conf t
SW2(config)#in vl 1
SW2(config-if)#standby 8 ip 192.168.1.254
SW2(config-if)#standby 8 priority 195
SW2(config-if)#standby 8 preempt
SW2(config-if)#end
SW2#sh ru
SW2#sh stan br

步骤五、在三层交换机vlan1中配置端口跟踪，关闭被跟踪接口并查看SW1的HSRP状态

SW1(config)#in vl 1
SW1(config-if)#standby 8 track f0/1
SW1(config-if)#exit
SW1(config)#in f0/1
SW1(config-if)#shutdown
SW1(config-if)#end
SW1#sh stan br

步骤六、测试网路连通性

PC>ping 100.1.1.2

步骤七、配置Hello消息时间
R1>en
R1#conf t
R1(config)#in f0/0
R1(config-if)#standby 8 timers 2 9
R1(config-if)#

R2>en
R2#conf t
R2(config)#in f0/0
R2(config-if)#st
R2(config-if)#standby 8 ti
R2(config-if)#standby 8 timers 2 9
