动态NAT

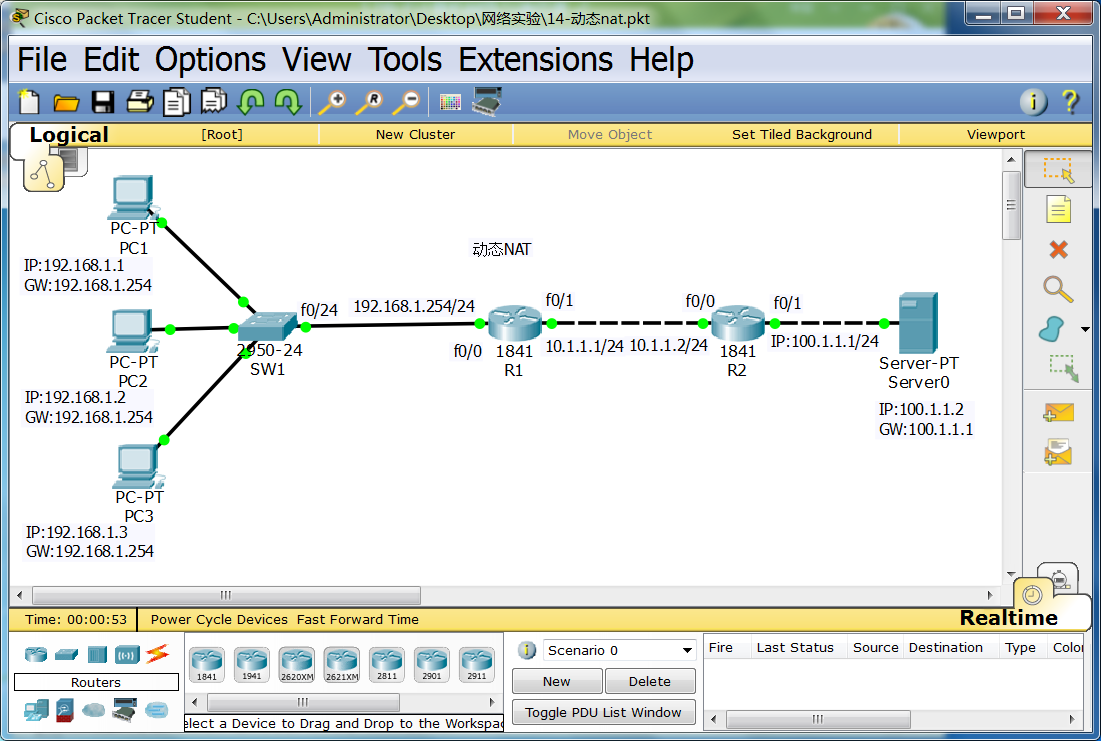

拓扑图





动态NAT

步骤一 配置设备的接口IP地址

（1）R1接口IP地址
Router>
Router>en
Router#conf t
Router(config)#ho R1
R1(config)#in f0/0
R1(config-if)#ip ad 192.168.1.254 255.255.255.0
R1(config-if)#no sh

R1(config-if)#in f0/1
R1(config-if)#ip ad 10.1.1.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#end
R1#sh ru

（2）R2接口IP地址
Router>
Router>en
Router#conf t
Router(config)#ho R2
R2(config)#in f0/0
R2(config-if)#ip ad 10.1.1.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exit

R2(config)#in f0/1
R2(config-if)#ip ad 100.1.1.1 255.255.255.0
R2(config-if)#no sh
R2(config-if)#end
R2#sh ru

步骤二 配置设备的路由
（1）配置R1的默认路由
R1>en
R1#conf t
R1(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.2
R1(config)#end
R1#sh ip ro
（2）查看R1的路由信息
R1#sh ip ro
（3）查看R2的路由信息
R2#sh ip ro
（4）验证PC1和Server0的连通性
PC>ping 100.1.1.2 //不通
（5）验证PC2和Server0的连通性
PC>ping 100.1.1.2 //不通

说明：计算机PC1和PC2无法与Server0通信。
原因是数据包从PC0（PC1）发出后，经过路
由器R1的路由转发到达路由器R2路由器R2将
其送到直连的Server0上，应答的数据包从Server0
到达路由器R2后，因为没有到达目的网络192.168.1.0
的路由表项，故而将其丢弃。

步骤三 在R1上配置动态NAT
（1）设置内部转换接口
R1(config)#in f0/0
R1(config-if)#ip nat inside
R1(config-if)#exit

（2）设置外部转换接口
R1(config)#in f0/1
R1(config-if)#ip nat outside
R1(config-if)#exit

（3）定义ACL
R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255

（4）定义内部全局地址池
R1(config)#ip nat pool jx 10.1.1.100 10.1.1.101 netmask 255.255.255.0

（5）应用动态NAT
R1(config)#ip nat inside source list 1 pool jx

步骤四 验证PC和Server0的连通性
（1）PC1ping100.1.1.2
PC>ping 100.1.1.2 //通
（2）PC2ping100.1.1.2
PC>ping 100.1.1.2 //通
（3）PC2ping100.1.1.2
PC>ping 100.1.1.2 //不通
（4）R1#sh ip nat tr

R1#sh ip nat tr
Pro Inside global Inside local Outside local Outside global
icmp 10.1.1.100:115 192.168.1.1:115 100.1.1.2:115 100.1.1.2:115
icmp 10.1.1.100:116 192.168.1.1:116 100.1.1.2:116 100.1.1.2:116
icmp 10.1.1.100:117 192.168.1.1:117 100.1.1.2:117 100.1.1.2:117
icmp 10.1.1.100:118 192.168.1.1:118 100.1.1.2:118 100.1.1.2:118
icmp 10.1.1.101:29 192.168.1.2:29 100.1.1.2:29 100.1.1.2:29
icmp 10.1.1.101:30 192.168.1.2:30 100.1.1.2:30 100.1.1.2:30
icmp 10.1.1.101:31 192.168.1.2:31 100.1.1.2:31 100.1.1.2:31
icmp 10.1.1.101:32 192.168.1.2:32 100.1.1.2:32 100.1.1.2:32
分析：三台主机争取两个公邮IP，早到优先获得访问资格，可以用NAPT技术解决上述问题。

步骤五 应用NAPT
（1）撤销NAT
R1(config)#no ip nat inside source list 1
（2）应用NAPT
Router(config)#ip nat inside source list 1 pool jx overload
（3）验证PC和Server0的连通性
（1）PC1ping100.1.1.2
PC>ping 100.1.1.2 //通
（2）PC2ping100.1.1.2
PC>ping 100.1.1.2 //通
（3）PC2ping100.1.1.2
PC>ping 100.1.1.2 //通
（4）观察NAT转化结果
R1#sh ip nat tr
结论：多台计算机共享少量公有IP接入公网，可有用NAPT技术分配不同的端口号加以区分各主机。由此可见overload//使(计算机)超载运行，十分重要！
