静态NAT

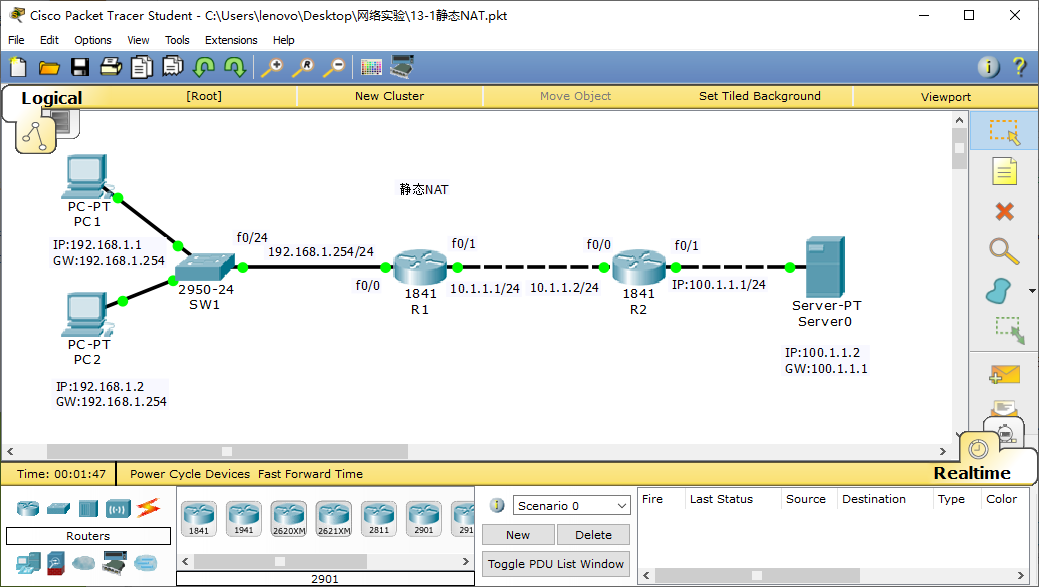

拓扑图





静态NAT

步骤一 配置设备的接口IP地址

（1）R1接口IP地址
Router>
Router>en
Router#conf t
Router(config)#ho R1
R1(config)#in f0/0
R1(config-if)#ip ad 192.168.1.254 255.255.255.0
R1(config-if)#no sh

R1(config-if)#in f0/1
R1(config-if)#ip ad 10.1.1.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#end
R1#sh ru

（2）R2接口IP地址
Router>
Router>en
Router#conf t
Router(config)#ho R2
R2(config)#in f0/0
R2(config-if)#ip ad 10.1.1.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exit

R2(config)#in f0/1
R2(config-if)#ip ad 100.1.1.1 255.255.255.0
R2(config-if)#no sh
R2(config-if)#end
R2#sh ru

步骤二 配置设备的路由
（1）配置R1的默认路由

R1#conf t
R1(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.2
R1(config)#end
R1#sh ip ro
（2）查看R2的默认路由
R2#sh ip ro
（3）验证PC1和Server0的连通性
PC>ping 100.1.1.2 //不通
（4）验证PC2和Server0的连通性
PC>ping 100.1.1.2 //不通

说明：计算机PC1和PC2无法与Server0通信。
原因是数据包从PC0（PC1）发出后，经过路
由器R1的路由转发到达路由器R2，路由器R2将
其送到直连的Server0上，应答的数据包从Server0
到达路由器R2后，因为没有到达目的网络192.168.1.0
的路由表项，故而将其丢弃。

步骤三在路由器R1上 配置静态NAT
（1）设置内部转换接口
R1#conf t
R1(config)#in f0/0
R1(config-if)#ip nat inside
R1(config-if)#exit
（2）设置外部转换接口
R1(config)#in f0/1
R1(config-if)#ip nat outside
R1(config-if)#exit
（3)应用NAT
R1(config)#ip nat inside source static 192.168.1.1 10.1.1.10
R1(config)#ip nat inside source static 192.168.1.2 10.1.1.20
（4)应用验证PC1和Server0的连通性
PC>ping 100.1.1.2 //通
（5）查看R1上的NAT转化结果
R1(config)#end
R1#sh ip nat translations
R1(config)#end
R1#sh ip nat translations
Pro Inside global Inside local Outside local Outside global
--- 10.1.1.10 192.168.1.1 --- ---
--- 10.1.1.20 192.168.1.2 --- ---
