扩展ACL配置

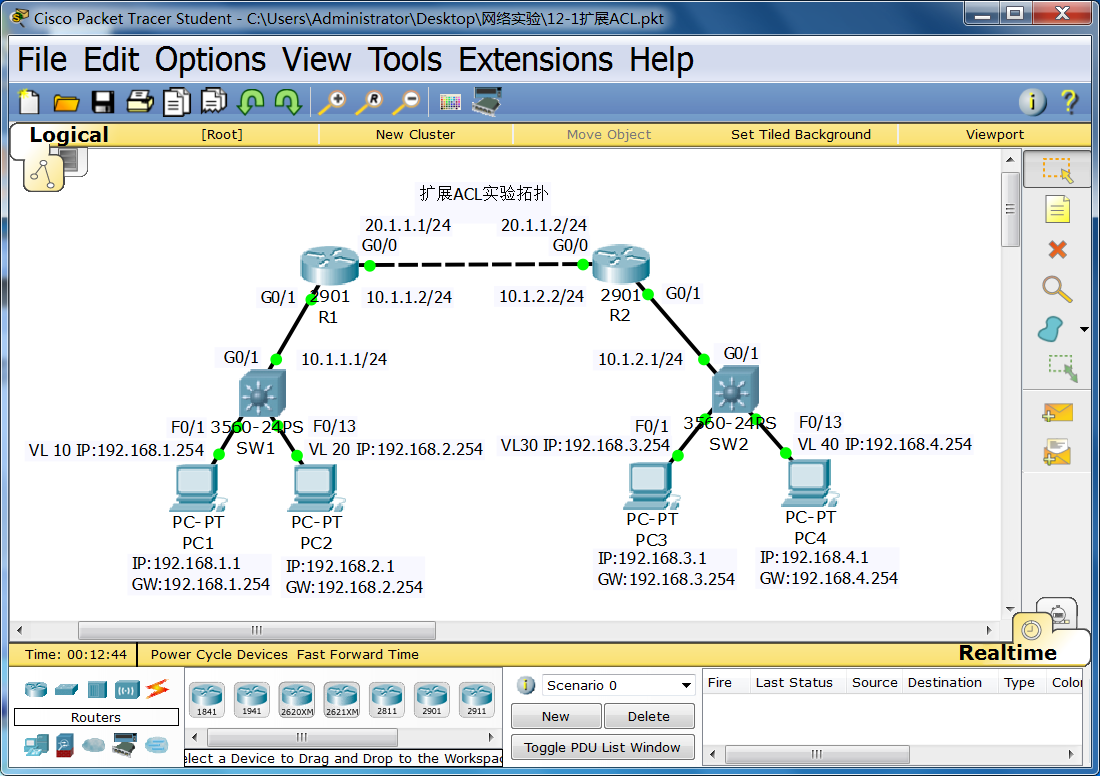

拓扑图





扩展ACL实验配置过程

步骤一 配置各设备接口IP地址

（1）SW1的接口IP
Switch>
Switch>en
Switch#conf t
Switch(config)#ho SW1
SW2(config)#vl 10
SW1(config-vlan)#vl 20
SW1(config-vlan)#exit
SW1(config)#in vl 10
SW1(config-if)#ip ad 192.168.1.254 255.255.255.0
SW1(config-if)#no sh
SW1(config-if)#exit
SW1(config)#in vl 20
SW1(config-if)#ip ad 192.168.2.254 255.255.255.0
SW1(config-if)#no sh
SW1(config-if)#exit

SW1(config)#in g0/1
SW1(config-if)#no sw
SW1(config-if)#ip ad 10.1.1.1 255.255.255.0
SW1(config-if)#no sh
SW1(config-if)#exit

SW1(config)#in ra f0/1-12
SW1(config-if-range)#sw mo ac
SW1(config-if-range)#sw ac vl 10
SW1(config-if-range)#exit
SW1(config)#in ra f0/13-24
SW1(config-if-range)#sw mo ac
SW1(config-if-range)#sw ac vl 20
SW1(config)#end
SW1#sh ru
SW1#sh vl br

（2）R1的接口IP
Router>
Router>en
Router#conf t
Router(config)#ho R1
R1(config)#in g0/1
R1(config-if)#ip ad 10.1.1.2 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit
R1(config)#in g0/0
R1(config-if)#ip ad 20.1.1.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#end
R1#sh ru

（3）R2的接口IP
Router>
Router>en
Router#conf t
Router(config)#ho R2
R2(config)#in g0/0
R2(config-if)#ip ad 20.1.1.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exit
R2(config)#in g0/1
R2(config-if)#ip ad 10.1.2.2 255.255.255.0
R2(config-if)#no sh
R1(config-if)#end
R1#sh ru

（4）SW2的接口IP
Switch>
Switch>en
Switch#conf t
Switch(config)#ho SW2
SW2(config)#vl 30
SW2(config-vlan)#vl 40
SW2(config-vlan)#exit
SW2(config)#in vl 30
SW2(config-if)#ip ad 192.168.3.254 255.255.255.0
SW2(config-if)#no sh
SW2(config-if)#exit
SW2(config)#in vl 40
SW2(config-if)#ip ad 192.168.4.254 255.255.255.0
SW2(config-if)#no sh
SW2(config-if)#exit

SW2(config)#in g0/1
SW2(config-if)#no sw
SW2(config-if)#ip ad 10.1.2.1 255.255.255.0
SW2(config-if)#no sh
SW2(config-if)#exit

SW2(config)#in ra f0/1-12
SW2(config-if-range)#sw mo ac
SW2(config-if-range)#sw ac vl 30
SW2(config-if-range)#exit
SW2(config)#in ra f0/13-24
SW2(config-if-range)#sw mo ac
SW2(config-if-range)#sw ac vl 40
SW2(config)#end
SW2#sh ru
SW2#sh vl br

步骤二 配置各设备的路由协议

（1）SW1的路由协议OSPF
SW1>
SW1>en
SW1#conf t
SW1(config)#ip routing //启动三层交换机路由功能
SW1(config)#router ospf 100
SW1(config-router)#router-id 1.1.1.1
SW1(config-router)#network 192.168.1.0 0.0.0.255 area 1
SW1(config-router)#network 192.168.2.0 0.0.0.255 area 1
SW1(config-router)#network 10.1.1.0 0.0.0.255 area 1
SW1(config-router)#end
SW1#sh ip ro

（2）R1的路由协议OSPF
R1>
R1>en
R1#conf t
R1(config)#router ospf 100
R1(config-router)#router-id 2.2.2.2
R1(config-router)#network 10.1.1.0 0.0.0.255 area 1
R1(config-router)#network 20.1.1.0 0.0.0.255 area 0
R1(config-router)#end
R1#sh ip ro

（3）R2的路由协议OSPF

R2>en
R2#conf t
R2(config)#router ospf 100
R2(config-router)#router-id 3.3.3.3
R2(config-router)#network 20.1.1.0 0.0.0.255 area 0
R2(config-router)#network 10.1.2.0 0.0.0.255 area 2
R2(config-router)#end
R2#sh ip ro

（4）SW2的路由协议OSPF

SW2>en
SW2#conf
SW2(config)#ip routing
SW2(config)#router ospf 100
SW2(config-router)#router-id 4.4.4.4
SW2(config-router)#network 192.168.3.0 0.0.0.255 area 2
SW2(config-router)#network 192.168.4.0 0.0.0.255 area 2
SW2(config-router)#network 10.1.2.0 0.0.0.255 area 2
SW2(config-router)#end
SW2#sh ip ro

（5）验证测试四台电脑互通
PC1ping PC2 //通
PC1ping PC3 //通
PC1ping PC4 //通
PC2ping PC3 //通
PC2ping PC4 //通
PC3ping PC4 //通

步骤三 利用扩展ACL禁止VL20和VL30互访，其他不受限制。

（1）SW1的配置扩展ACL
SW1>en
SW1#conf t
SW1(config)#access-list 100 deny ip 192.168.2.0 0.0.0.255 192.168.3.0 0.0.0.255
SW1(config)#access-list 100 permit ip any any
SW1(config)#in vl 20
SW1(config-if)#ip access-group 100 in
SW1#sh ru
（2）SW2的配置扩展ACL
SW2>en
SW2#conf t
SW2(config)#ac 100 deny ip 192.168.3.0 0.0.0.255 192.168.2.0 0.0.0.255
SW2(config)#ac 100 permit ip any any
SW2(config)#in vl 30
SW2(config-if)#ip ac 100 in
SW2(config-if)#end
SW2#sh ru
（3）验证测试电脑互通
PC2ping PC1 //通
PC2ping PC3 //不通
PC3ping PC4 //通

步骤四 本实训效果也可以利用标准ACL
可以不做，但要对比两种方法的异同点，通过对比加强理解和记忆。

（1）SW1的配置标准ACL
SW1>en
SW1#conf t
SW1(config)#access-list 50 deny 192.168.3.0 0.0.0.255
SW1(config)#access-list 50 permit any
SW1(config)#in vl 20
SW1(config-if)#no ip access-group 100 in //删除应用扩展ACL100
SW1(config-if)#ip access-group 50 out //标准ACL用在out及SW1的出口G0/1上
（2）SW2的配置标准ACL
SW2>en
SW2#conf t
SW2(config)#ac 50 deny 192.168.2.0 0.0.0.255
SW2(config)#ac 50 permit any
SW2(config)#in vl 30
SW2(config-if)#no ip ac 100 in
SW2(config-if)#ip ac 50 out //标准ACL用在out及SW2的出口G0/1上
SW2(config-if)#end
（3）验证测试电脑互通
PC2ping PC1 //通
PC2ping PC3 //不通
PC3ping PC4 //通
