路由重分发

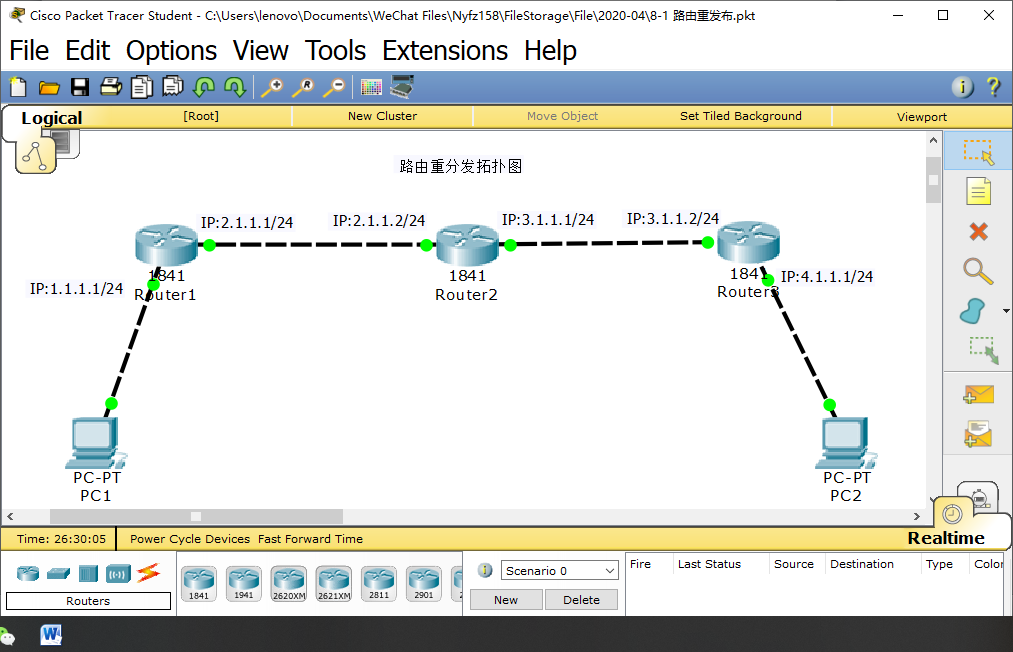

拓扑图





路由重分发命令行接口配置过程：
PC1
IP: 1.1.1.2
Submask: 255.255.255.0
Gateway: 1.1.1.1
PC2
IP: 4.1.1.2
Submask: 255.255.255.0
Gateway: 4.1.1.1
步骤一 IP地址配置
R1 IP配置
1. Router>en
2. Router#conf t
3. Router(config)ho R1 //修改路由器名字与姓名关联
4. R1(config)#in f 0/0
5. R1(config-if)#ip ad 1.1.1.2 255.255.255.0
6. R1(config-if)#no sh
7. R1(config-if)#exit
8. R1(config)#in f0/1
9. R1(config-if)#ip ad 2.1.1.1 255.255.255.0
10. R1(config-if)#no sh
11. R1(config-if)#end
12. R1#sh ru //查看IP配置

R2 IP配置
1. Router>en
2. Router#conf t
3. Router(config)ho R2 //修改路由器名字与姓名关联
4. R2(config)#in f0/0
5. R2(config-if)#ip ad 2.1.1.2 255.255.255.0
6. R2(config-if)#no sh
7. R2(config-if)#exit
8. R2(config)#in f0/1
9. R2(config-if)#ip address 3.1.1.1 255.255.255.0
10. R2(config-if)#no sh
11. R2(config-if)#end
12. R2#sh ru //查看IP配置

R3 IP配置
1. Router#en
2. Router#conf t
3. Router(config)ho R3 //修改路由器名字与学号尾数关联
4. R3(config)#in f0/0
5. R3(config-if)#ip ad 3.1.1.2 255.255.255.0
6. R3(config-if)# no sh
7. R3(config-if)#exit
8. R3(config)#in f0/1
9. R3(config-if)#ip ad 4.1.1.1 255.255.255.0
10. R3(config-if)#no sh
11. R3(config-if)#end
12. R3#sh ru //查看IP配置

步骤二 路由配置
R1 路由配置
1. R1#conf t
2. R1(config)#router ospf 100
3. R1(config-router)#network 1.1.1.0 0.0.0.255 area 0
4. R1(config-router)#network 2.1.1.0 0.0.0.255 area 0
5. R1(config-router)#end
6. R1#sh ip ro //观察没有学习到3.1.1.0和4.1.1.0
7. R1#wr

R2 路由配置
1. R2#conf t
2. R2(config)#router ospf 100
3. R2(config-router)#network 2.1.1.0 0.0.0.255 area 0//R2左边为OSPF，只宣告左边
4. R2(config-router)#exit
5. R2(config)#router rip //开启Router RIP协议
6. R2(config-router)#network 3.1.1.0 //R2右边为RIP，只宣告左边
7. R2(config-router)#version 2 //使用RIPv2版本的RIP
8. R2(config-router)#no auto-summary //关闭了自动汇总
9. R2(config-router)#end
10. R2#sh ip ro
11. R2#wr

R3 路由配置
1. R3#conf t
2. R3(config)#router rip //开启Router RIP协议
3. R3(config-router)# network 3.1.1.0
4. R3(config-router)# network 4.1.1.0
5. R3config-router)#version 2 //使用RIPv2版本的RIP
6. R3(config-router)#no auto-summary //关闭了自动汇总
7. R3#sh ip ro //观察没有学习到1.1.1.0和2.1.1.0
8. R3#wr
?

步骤三 在R2 配置路由重发布
1. R2#conf t
2. R2(config)#router ospf 100
3. R2(config-router)#redistribute rip subnets //将RIP路由重发布进OSPF
4. R2(config-router)#exit
5. R2(config)#router rip
6. R2(config-router)#redistribute ospf 100 metric 2 // 将OSPF路由重发布进RIP，metric值默认为无穷大，此处指定为2
7. SW2(config-router)#end
8. R2#wr

步骤四 查看路由表
1. R1#sh ip ro //观察学习到3.1.1.0和4.1.1.0
2. R3#sh ip ro//观察学习到1.1.1.0和2.1.1.0

步骤五 实验验证
PC1 Ping PC2
Ping 4.1.1.1 reply
