浮动静态路由

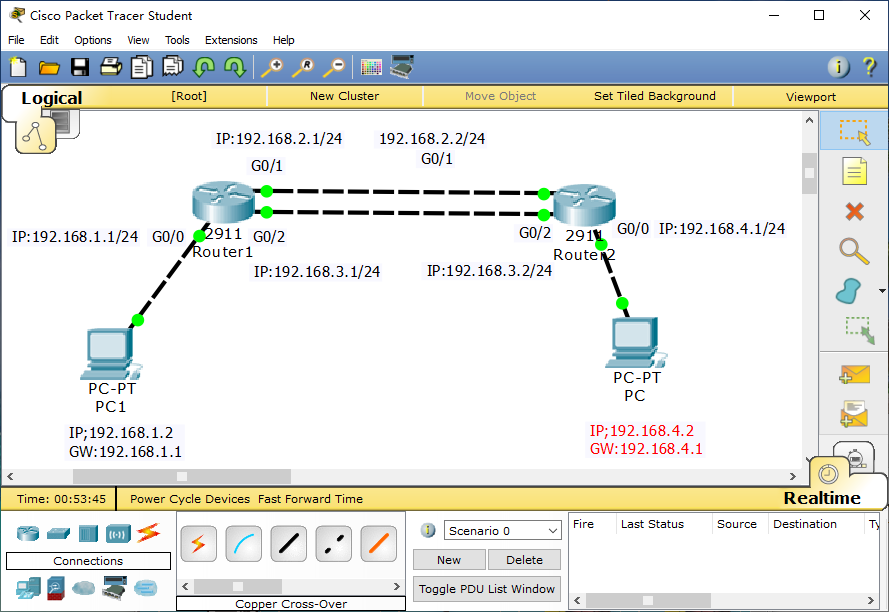

拓扑图





R1接口IP地址配置
Router>en
Router#conf t
Router(config)#ho R1
R1(config)#in g0/0
R1(config-if)#ip ad 192.168.1.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit
R1(config)#in g0/1
R1(config-if)#ip ad 192.168.2.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit
R1(config)#in g0/2
R1(config-if)#ip ad 192.168.3.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#end
R1#sh ru

R2接口IP地址配置
Router>en
Router#conf t
Router(config)#ho R2
R2(config)#in g0/0
R2(config-if)#ip ad 192.168.4.1 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exit
R2(config)#in g0/1
R2(config-if)#ip ad 192.168.2.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exit
R2(config)#in g0/2
R2(config-if)#ip ad 192.168.3.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#end
R2#sh ru

R1静态路由配置
R1#conf t
R1(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.2
R1(config)#ip route 192.168.4.0 255.255.255.0 192.168.2.2 50 //设定管理距离50 ，被隐藏，备用路由（直连路由管理距离为0，静态路由管理距离为1，RIP路由管理距离为120，OSPF管理距离110，）
R1(config)#end
R1#sh ip ro
S 192.168.4.0/24 [1/0] via 192.168.3.2

R2静态路由配置
R2#conf t
R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1
R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1 50 //设定管理距离50 ，被隐藏，备用路由（直连路由管理距离为0，静态路由管理距离为1，RIP路由管理距离为120，OSPF管理距离110，）
R2(config)#end
R2#sh ip ro
S 192.168.4.0/24 [1/0] via 192.168.3.1

R1#conf t
R1(config)#in g0/2
R1(config-if)#sh
R1(config-if)#end
R1#sh ip ro
S 192.168.4.0/24 [50/0] via 192.168.2.2

测试
PC1PingPC2
ping -n 1000 192.168.4.2//在PC1上PingPC2

R1(config)#in g0/2 //j进入端口，
R1(config-if)#sh //关闭一个端口，观察ping 会不会中断，不会
R1(config-if)#no sh //再次打开端口，观察ping 会不会中断，会
