OSPF路由配置

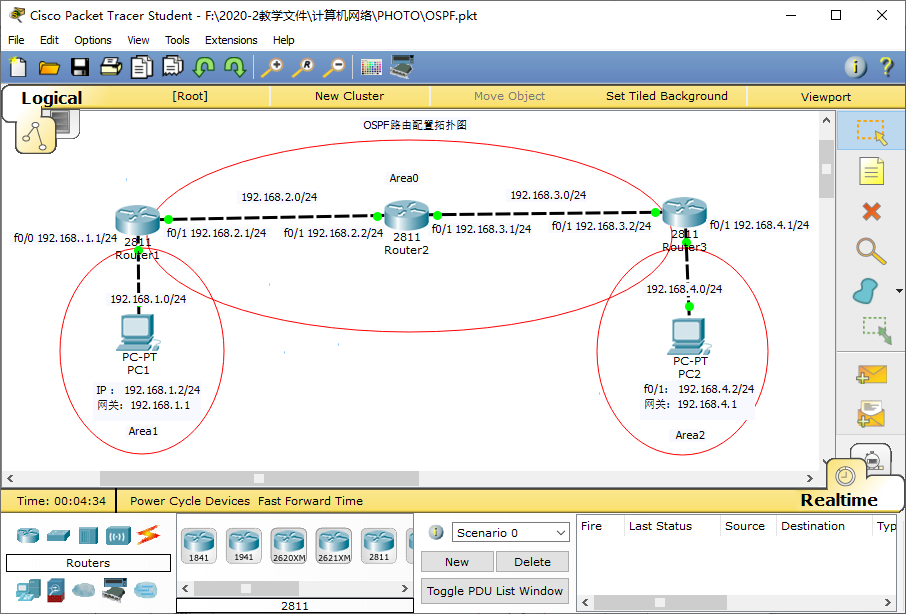

拓扑图





命令行接口配置过程：
PC1
IP: 192.168.1.2
Submask: 255.255.255.0
Gateway: 192.168.1.1

PC2
IP: 192.168.4.2
Submask: 255.255.255.0
Gateway: 192.168.4.1

R1 IP配置
1. Router>en
2. Router#conf t
3. Router(config)ho R1-nuoya //修改路由器名字与姓名关联
4. Router(config)#in f 0/0
5. Router(config-if)#ip ad 192.168.1.1 255.255.255.0
6. Router(config-if)#no sh
7. Router(config-if)#exit
8. Router(config)#in f0/1
9. Router(config-if)#ip ad 192.168.2.1 255.255.255.0
10. Router(config-if)#no sh
11. Router(config-if)#end
12. Router#sh ru //查看IP配置

R2 IP配置
1. Router>en
2. Router#conf t
3. Router(config)ho R2-nuoya //修改路由器名字与姓名关联
4. Router(config)#in f0/0
5. Router(config-if)#ip ad 192.168.2.2 255.255.255.0
6. Router(config-if)#no sh
7. Router(config-if)#exit
8. Router(config)#in f0/1
9. Router(config-if)#ip address 192.168.3.1 255.255.255.0
10. Router(config-if)#no sh
11. Router(config-if)#end
12. Router#sh ru //查看IP配置

R3 IP配置
1. Router#en
2. Router#conf t
3. Router(config)ho R3-nuoya //修改路由器名字与学号尾数关联
4. Router(config)#in f0/0
5. Router(config-if)#ip ad 192.168.3.2 255.255.255.0
6. Router(config-if)# no sh
7. Router(config-if)#exit
8. Router(config)#in f0/1
9. Router(config-if)#ip ad 192.168.4.1 255.255.255.0
10. Router(config-if)#no sh
11. Router(config-if)#end
12. Router#sh ru //查看IP配置

R1 路由配置
1. Router#ip routing //开启路由功能
2. Router(config)#router ospf 100
3. Router(config-router)#network 192.168.1.0 0.0.0.255 area 1
4. Router(config-router)#network 192.168.2.0 0.0.0.255 area 0
5. Router(config-router)#end
6. Router#sh ip ro
7. Router#wr

R2 路由配置
1. Router#ip routing //开启路由功能
2. Router(config)#router ospf 100
3. Router(config-router)#network 192.168.2.0 0.0.0.255 area 0
4. Router(config-router)#network 192.168.3.0 0.0.0.255 area 0
5. Router(config-router)#end
6. Router#sh ip ro
7. Router#wr

R3 路由配置
1. Router#ip routing //开启路由功能
2. Router(config)#router ospf 100
3. Router(config-router)#network 192.168.3.0 0.0.0.255 area 0
4. Router(config-router)#network 193.168.4.0 0.0.0.255 area 2
5. Router(config-router)#end
6. Router#sh ip ro
7. Router#wr
实验验证
PC1 Ping PC2
Ping 192.168.4.2 reply
