RIP路由配置

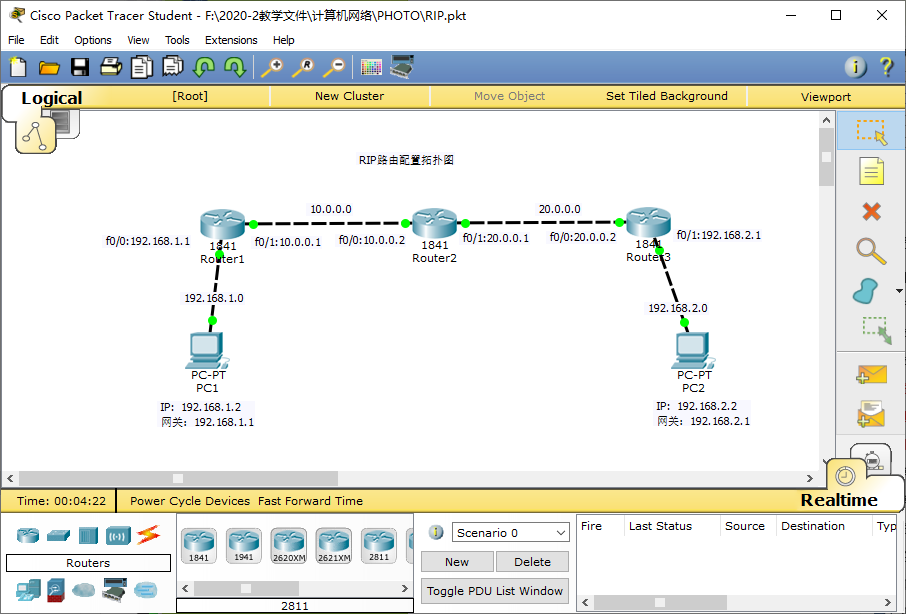

拓扑图





RIP理由配置

命令行接口配置过程：
PC1
IP: 192.168.1.2
Submask: 255.255.255.0
Gateway: 192.168.1.1

PC2
IP: 192.168.2.2
Submask: 255.255.255.0
Gateway: 192.168.2.1

R1 IP配置
1. Router>en
2. Router#conf t
3. Router(config)ho R1-nuoya //修改路由器名字与姓名关联
4. Router(config)#inter fa 0/0
5. Router(config-if)#ip ad 192.168.1.1 255.255.255.0
6. Router(config-if)#no sh
7. Router(config-if)#exit
8. Router(config)#inter f 0/1
9. Router(config-if)#ip ad 10.0.0.1 255.0.0.0
10. Router(config-if)#no sh
11. Router(config-if)#end
12. Router#sh ru //查看IP配置

R2 IP配置
1. Router>en
2. Router#conf t
3. Router(config)ho R2-nuoya //修改路由器名字与学号尾数关联
4. Router(config)#inter fa0/0
5. Router(config-if)#ip address 10.0.0.2 255.0.0.0
6. Router(config-if)#no sh
7. Router(config-if)#exit
8. Router(config)#in f0/1
9. Router(config-if)#ip address 20.0.0.1 255.0.0.0
10. Router(config-if)#no sh
11. Router(config-if)#end
12. Router#sh ru //查看IP配置

R3 IP配置
1. Router>en
2. Router#conf t
3. Router(config)ho R3-nuoya //修改路由器名字与学号尾数关联
4. Router(config)#inter fa 0/0
5. Router(config-if)#ip ad 20.0.0.2 255.0.0.0
6. Router(config-if)#no shutdown
7. Router(config-if)#exit
8. Router(config)#inter f 0/1
9. Router(config-if)#ip ad 192.168.2.1 255.255.255.0
10. Router(config-if)#no sh
11. Router(config-if)#end
12. Router#sh ru //查看IP配置

R1 路由配置
1. Router#conf t
2. Router(config)#router rip //开启Router RIP协议
3. Router(config-router)#network 192.168.1.0 //向RIP添加IP地址
4. Router(config-router)#network 10.0.0.0
5. 17. Router(config-router)#version 2 //使用RIPv2版本的RIP
6. Router(config-router)#sh ip ro

R2 路由配置
1. Router#conf t
2. Router(config)#router rip
3. Router(config-router)#network 10.0.0.0
4. Router(config-router)#network 20.0.0.0
5. Router(config-router)#version 2
6. Router(config-router)#end

R3 路由配置
1. Router#conf t
2. Router(config)#router rip //开启Router RIP协议
3. Router(config-router)# #network 20.0.0.0
4. Router(config-router) network 192.168.2.0
5. 17. Router(config-router)#version 2 //使用RIPv2版本的RIP
6. Router(config-router)#show ip route

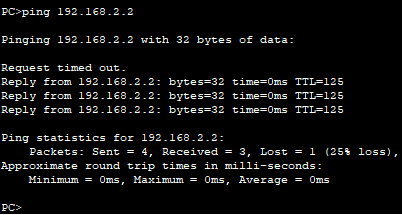

实验验证PC1 Ping PC2 Ping 192.168.2.2 reply
