HDLC协议

一、HDLC（高级数据链路控制）简介

1.1 HDLC使用场景#

HDLC （High data link control），Cisco私有协议，在Cisco设备中，HDLC是串行接口的默认封装协议，HDLC广泛用于运营商提供的点对点专线（如T1/E1线路），通过串行接口连接不同地理位置的网络设备（如路由器）。但是没有认证功能，逐渐被PPP协议取代。

二、HDLC（高级数据链路控制）结构

2.1 HDLC封装过程#

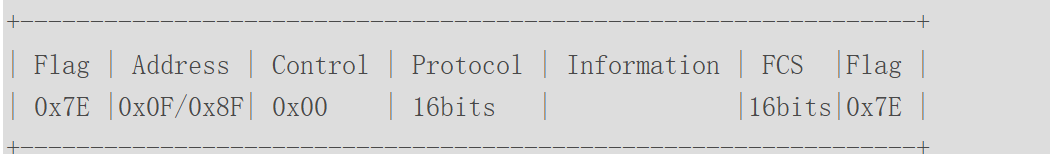

2.1.1 IP over HDLC帧格式#

但在Ensp抓包只能看到

2.2 HDLC报文字段#

Flag位作为帧定界符

字段	长度	含义
Address	1字节	地址字段，IP over HDLC帧中，Address字段取值如下：0x0F：表示单播报文；0x8F：表示组播报文。
Control	1字节	控制字段。IP over HDLC帧中，控制字段固定设置为0x0。
Protocol	2字节	协议字段。表示Information域中的数据封装的协议类型。在使用VRP®（Versatile Routing Platform）软件的华为设备上，该字段与Ethernet II帧中的协议字段含义类似：0x0800: IP0x8035: SLARP0x8847: MPLS0xFEFE: IS-IS0x86DD: IPv60x88CC: LLDP

2.3 HDLC机制#

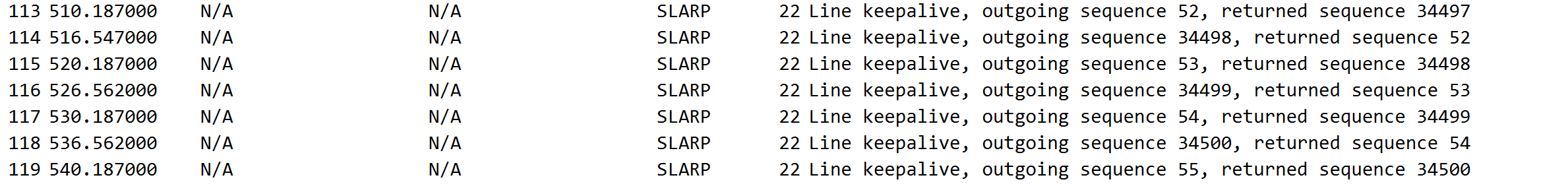

从Ensp模拟器上来看，通过keepalive报文进行链路检测。

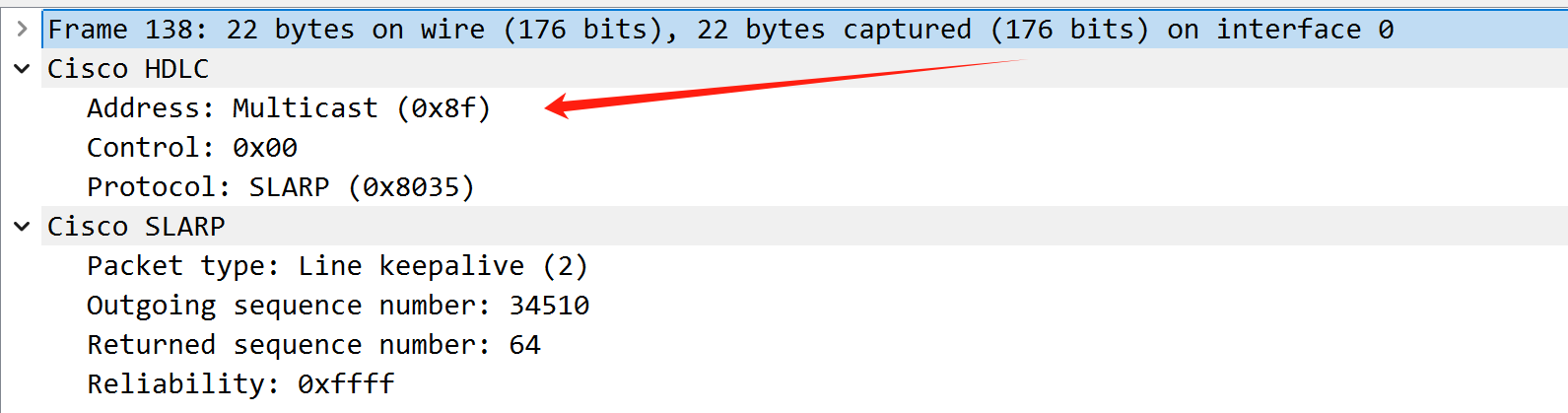

值得一提的是这个心跳报文的HDLC封装的Address字段是组播

三、HDLC（高级数据链路控制）配置示例

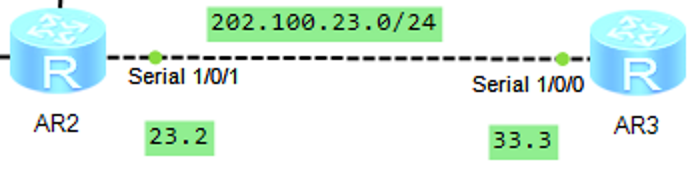

3.1 简单配置#

# AR2：
interface Serial1/0/1
link-protocol hdlc
ip address 202.100.23.2 24

# AR3
interface Serial1/0/0
link-protocol hdlc
ip address 202.100.23.3 24
