ICMP协议

一、ICMP（网际控制协议）简介

1.1 ICMP协议的简介#

由于IP协议不提供可靠的传输，IP协议无法为传输层提供是否丢包，丢包原因等信息。所以使用ICMP协议来提供差错报告和错误原因等功能。基于ICMP协议，ping命令可以测试目标主机是否可达，并测量往返时间。

二、ICMP的协议类型

2.1 ICMP的报文结构#

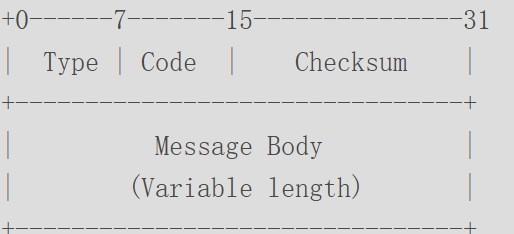

字段名称	长度	描述
Type	1字节	报文类型
Code	1字节	代码
Checksum	2字节	校验和
Message Body	可变	字段的长度和内容，取决于消息的类型和代码

2.2 ICMP的类型分类#

ICMP报文分为查询报文和差错报文

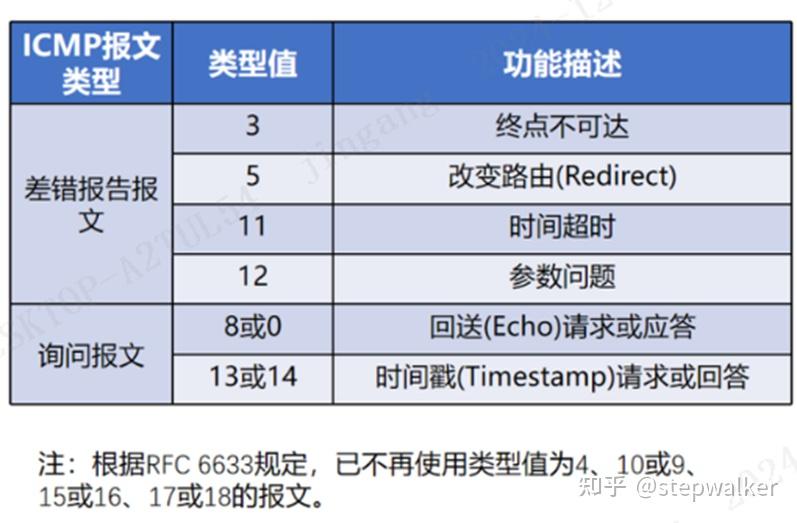

常见的报文类型

2.3 ICMP的封装过程#

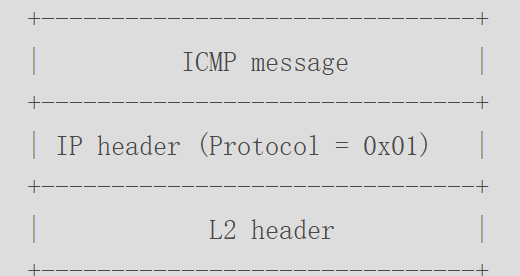

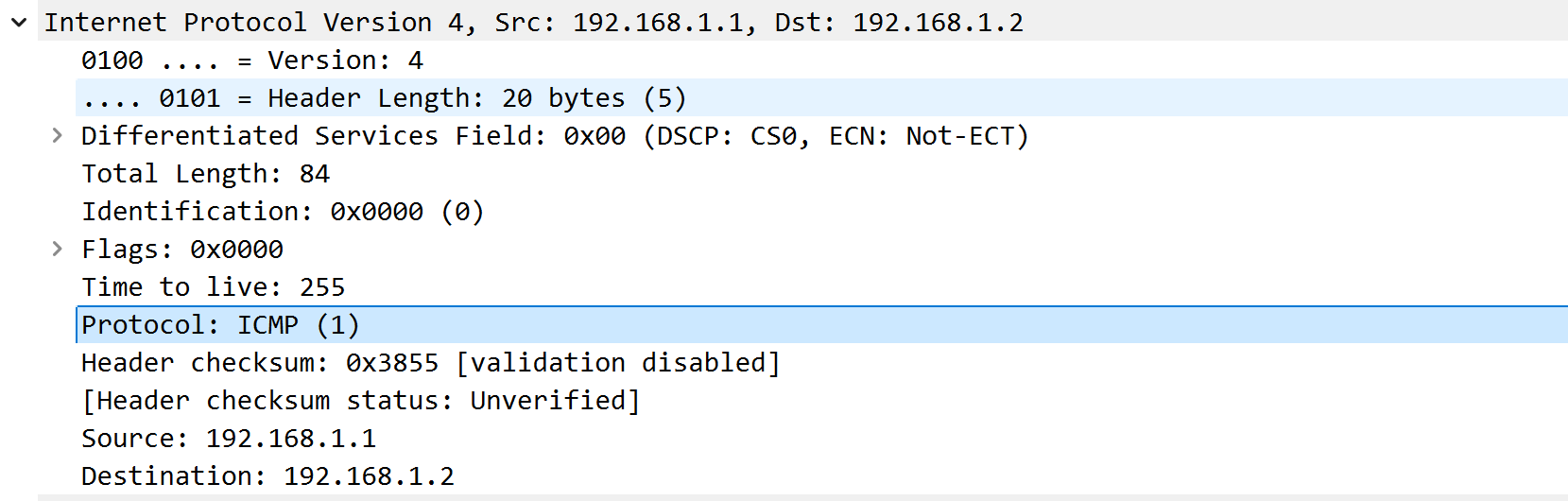

IP header的Protocol的值为1，用来封装ICMP报文

三、ICMP的协议应用

3.1 ping应用#

测试两个主机之间的连通性。使用ICMP回送请求和回送应答报文，检测网络连接的状态和响应时间。

一组正常的echo request (8 0) 和 echo reply (0 0)报文如下

3.2 tracert应用#

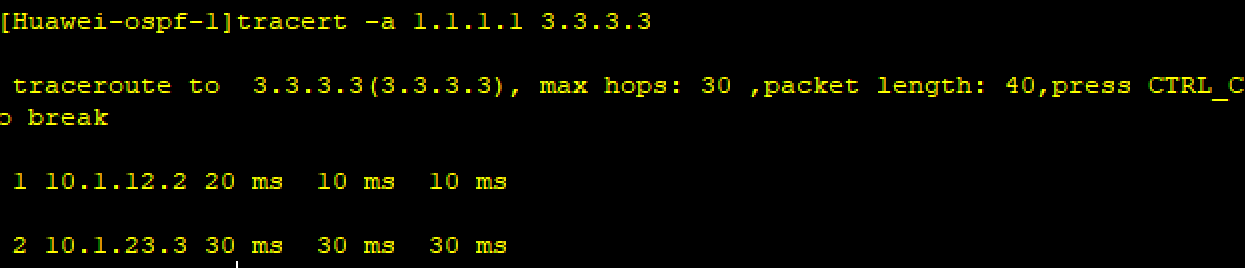

Tracert 先发送 TTL 为 1 的回应数据包，并在随后的每次发送过程将 TTL 递增 1， 直到目标响应或 TTL 达到最大值，从而确定路由。TTL域每经过一个路由器转发后减1， TTL 减为 0 时，该路由器会将此数据报丢弃，并将超时回应数据报（包括数据报的源地址、内容和路由器的IP地址）发回源系统。

Windows下：源端发的是ICMP报文，echo request（8 0），中间节点和目的返回的都是TTL超时报文(11 0)。

Linux/Unix下：源端发的是UDP报文，中间节点返回的是TTL超时报文(11 0)，目的端返回的是ICMP端口不可达(3 3)。

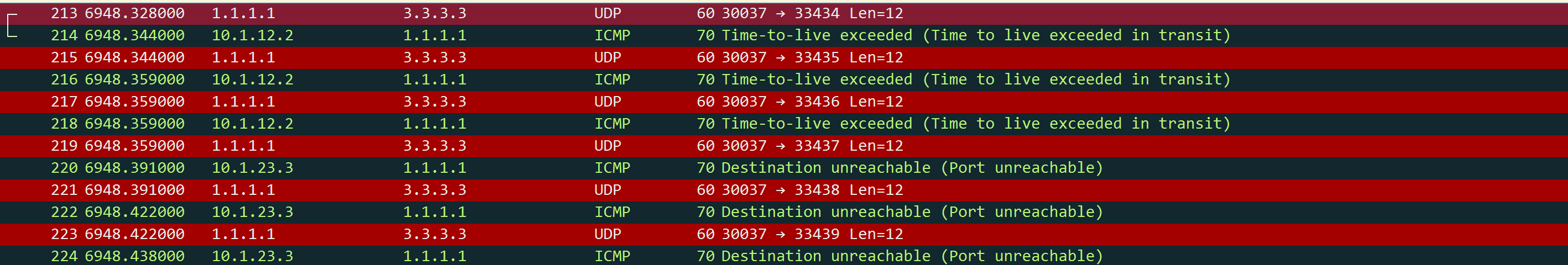

（11 0）

（3 3）

3.1 tracert工作原理#

1. 首先发送一个TTL为1的报文，当到达第一个路由器时TTL减1变为0，路由器就不再转发这个数据了，而直接丢弃，并且发送一个ICMP“超时”信息给源主机，并告知自己的IP地址；
2. 之后再发送一个TTL为2的报文，在第二跳返回TTL超时，这个过程不断进行，直至到达目的地；
3. 在目的地，由于数据报中使用了无效的端口号（缺省为33434），目的主机会返回一个ICMP目的地不可达消息，该tracert操作结束。

在上述过程中，tracert记录下每一个ICMP TTL超时消息的源地址，从而获得报文到达目的地所经过的网关的IP地址。
