Ansys Fluent 流体仿真简单入门

这里是Dingding的RM飞镖🎯学习笔记:

前言

由于我也只是学习摸索阶段,并没有系统学过流体力学和空气动力学,能教给大家的也就是我能学到的一些经验和成功的例子,仅供参考。且我在学习的途中发现,学习fluent的过程应该以例子为导向,也就是你要进行某项仿真,先去搜索对应的例子,如果没有一模一样的那就只能找类似的,跟着去做,在做的过程中可以多找视频,有些视频中会有解说,一些会没有,但都有借鉴意义。不要一上来就去理论学习,一是学习成本高,二是没有必要,对最终的结果我不太懂理论也能达到不错的效果(在评论区的一些佬也这么认为)。尤其是如果真的一些名词不明白,可以直接搜索或是GPT,好用。然后再最后我会把源文件压缩包放到最后。好了,书归正传,开始仿真之旅。

一、软件下载

首先,在软件下载方面,建议直接在网上找人购买下载,且这个软件大小在20G左右,一次正常仿真的文件就在1G左右,较为吃电脑性能和储存(但可通过不进行过于细致的加密或计算减少此方面的不利影响),如果不想购买下载那就在b站上找资源和教程也可以,但会麻烦。

二、软件界面及简介

ANSYS Fluent 的特点与功能

1. 求解器功能强大

  • 多物理场耦合:Fluent 支持多物理场的耦合模拟,包括流体流动、热传导、传热、湍流、化学反应、辐射等现象。
  • 稳态与瞬态分析:可以进行稳态和瞬态分析,适用于不同时间尺度的流体模拟。
  • 多流体模型:支持多种流体模型,如不可压缩流、可压缩流、高速流(马赫数大于0.3的流体),涵盖亚音速、超音速及高超音速流动。

2. 物理模型广泛

  • 湍流模型:支持多种湍流模型,如 k−ϵ 模型、k−ω 模型、LES(大涡模拟)和 RANS(雷诺平均方程)模型,能够准确捕捉流体中的湍流特征。
  • 传热模型:包括导热、对流和辐射传热模型,适合复杂的热力学分析。
  • 多相流模型:能够模拟液体、气体、固体之间的相互作用,如液滴、泡沫、气泡、颗粒的流动。
  • 化学反应与燃烧:可以模拟化学反应、燃烧现象,适用于燃烧设备、发动机、锅炉等工业应用。
  • 运动边界条件:支持运动边界条件,适用于旋转设备(如涡轮机、风扇)、移动物体和变形几何体的流体分析。

3. 用户界面友好

  • 直观界面:Fluent 的用户界面直观且功能丰富,用户可以通过图形化界面轻松设置模型、定义边界条件、选择物理模型并进行求解。
  • 脚本支持:支持脚本编写(如使用 Scheme 脚本)来自动化仿真过程,适用于需要批处理或重复计算的任务。

4. 前处理和网格划分

  • 前处理工具:集成了强大的前处理工具,包括 ANSYS Meshing,用于生成高质量的计算网格。支持结构化网格、非结构化网格、混合网格以及适应性网格划分(AMR),能处理复杂几何形状。
  • 动态调整网格:可以根据流场的局部变化,动态调整网格大小,从而提高计算精度和效率。

5. 后处理功能

  • 丰富的后处理功能:包括二维和三维结果可视化、流线图、等值线图、矢量图、粒子轨迹等。用户可以分析速度场、压力场、温度分布、湍流强度等关键数据。
  • 数据导出:支持导出数据用于进一步的处理和分析,或者将结果与实验数据进行对比。

6. 并行计算

  • 并行计算支持:能够充分利用多核处理器和集群计算资源,显著加快大规模仿真的计算速度。
  • 分布式计算和共享内存架构:适用于复杂的工业级问题求解。

7. 广泛应用领域

  • 航空航天:用于模拟飞行器的空气动力学、推进系统的流动分析、外部流场和内部流道的流体动力学。
  • 汽车工业:包括车辆外部气动性能模拟、冷却系统、空调系统、发动机燃烧优化等。
  • 能源领域:如风力涡轮机的空气动力学优化、太阳能热力设备的传热分析、锅炉和燃烧装置的模拟。
  • 建筑环境:HVAC系统、风环境模拟、建筑物通风、气流分布等。
  • 化工及过程工业:流体混合器、反应器、传质传热设备的模拟和优化。

Fluent 的优势

  • 强大的求解能力:提供了丰富的物理模型和求解器,能够精确处理复杂的流体现象,如湍流、传热、化学反应等。
  • 高效的并行计算:能够快速处理大规模的工业问题。
  • 直观的用户界面:易于上手的图形化操作界面,同时也支持自动化脚本处理。
  • 可靠的仿真结果:已被大量科研机构和工业应用验证,其结果高度可靠和准确。

Fluent 的劣势

  • 学习曲线较陡:对于新手而言,由于其功能过于强大,物理模型复杂,初期可能需要一定的时间来学习和掌握。
  • 硬件要求高:由于其需要处理大量的数据和复杂的计算,尤其是并行计算,对计算资源的需求较高。

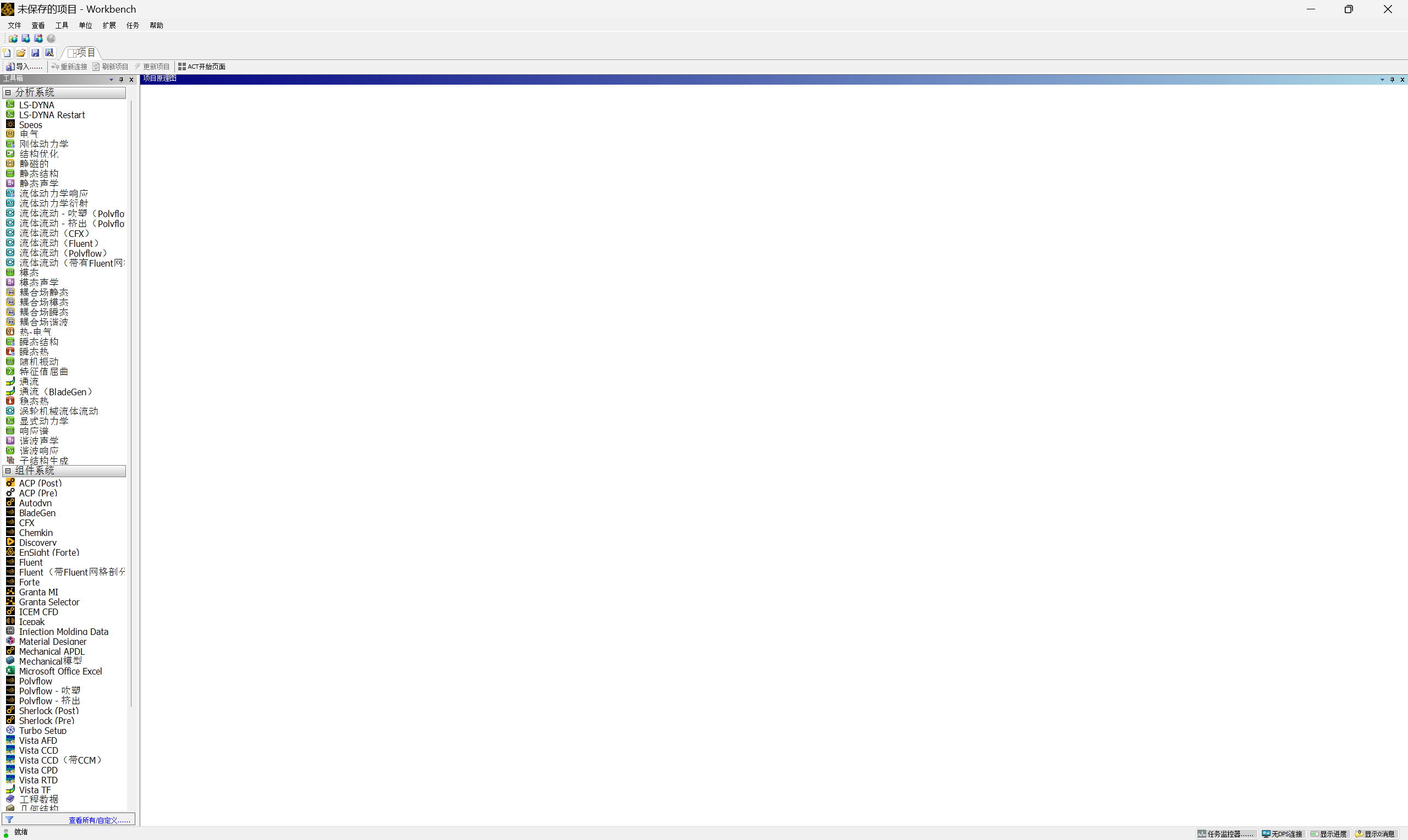

软件界面

我的版本是 2022R1,版本不同不会影响过多,界面基本内容大差不差。因为里面会有一些三维视图的变换以及操作,大家慢慢熟悉就行,不是特别麻烦。

我一直用的这个,像前面他们都大差不差。
直接拖拽就行。
不要忘记加入一个几何结构,也就是模型(一般咱们都是从外部导入,没有必要去多学一种建模方法),他们之间可以通过拖拽的方式链接(通用方法)

正式教学

第零步(预处理):

导入模型,在DesignModeler中编辑几何结构,画出加密区,设置场的模型等。
导入模型

  • 我这里画了一个大概的镖体,大家可以自取
    [Part1.stp]

打开DesignModeler

  • DesignModeler界面,注意到现在没有模型,而且还会出现一个闪电⚡的图标,这个图标代表现在处于未更新状态,也就是指在每一步操作后需要点击⚡生成,相当于更新了状态。

  • 我这里忘记了一步,给整个模型的边缘面命名,补了个视频,问题不大
    [QQ20241023-223933.mp4]
    绘制场

  • 操作习惯大家慢慢熟悉,个人觉得还是比较好上手的,深蓝色是完全约束。
    [QQ20241023-2484.mp4]
    这里不要忘记改成冻结,添加冻结(Frozen Option / Frozen Region)通常是指在求解过程中将某个部分或区域的物理状态“冻结”,即不参与流动计算或热传导计算,保持该部分的状态恒定不变。因为是不动的场,所以改成冻结

  • 改名字,为了方便在后面与各个边界相对应

Boolean操作(布尔运算):

  • 将场中除飞镖部分分开,便于以后分析
    [QQ20241023-3559.mp4]
    切割、抑制:
  • 因为飞镖和场对称,所以分成一半进行分析,方便后续计算,不用的一边抑制一下
    [QQ20241023-31247.mp4]

顺便改个名

  • 给一些面命名,为了后续设置边界条件
    [QQ20241023-35113.mp4]
    做完直接关闭即可
    以上就是基本的预处理,其实对于正常的分析最好是加上加密的预处理,但由于是入门教学,暂时不在这里进行讲解(我把所有的网格给密一点就可以了doge)

第一步:

网络——划分网络,是计算流体力学(CFD)仿真中的关键步骤之一。在仿真中,网格将几何模型分割为许多小的单元,使数值方法能够在这些单元上求解控制方程。通过网格划分,可以将复杂的物理空间转换为计算机能够处理的离散空间。
打开并设置

  • 对网络进行编辑——打开Fluent,每次启动之前会有这个Fluent Launcher,对计算进行预设,咱们一般开一个双精度,然后下面两个一般给4就行,但需要看你们的电脑配置,我在这里给的8(这里给大家一个惨痛的教训,给大家录视频和gif的时候用的是8,但结果是由于占用cpu量过多32G的运存直接拉满了,最后就是直接强制关机重新做了,在视频和gif的一些数据可以以后面附带的图片数据为准,之前的可能太密了)
  1. Meshing Processes(网格生成进程数):
    • 这个选项表示用于网格生成的进程数。如果你的系统有多个CPU核心或处理器,你可以增加这个数值以加快网格生成速度。通常推荐将该值设置为你的CPU核心数的一部分,以确保计算性能和稳定性之间的平衡。
    • 建议:如果你的系统有4核或8核CPU,可以尝试设置为2-4个进程;如果是16核或以上的高性能系统,可以进一步增加这个数值。避免将其设置得过高以免影响系统稳定性。
  2. Solver Processes(求解进程数):
    • 这个选项决定求解过程使用的并行进程数。更多的求解进程可以显著提高仿真速度,尤其是对于大型或复杂的模型。
    • 建议:同样的,你可以根据系统的核心数设置,通常为4核设置3-4个进程,8核设置4-6个进程,视硬件能力而定。确保不超过系统物理核心数(逻辑核心或超线程可视需求而定)。
      因此,基于图中示例的情况,你已经将这两个选项都设置为4个进程,这在4核或8核的系统上是较为合理的设置。如果你有更多的CPU核心或高性能计算能力,可以适当增加进程数。
  • 左侧一栏就是咱们要一步一步进行的流程

导入模型+添加局部尺寸
[QQ20241023-224458.mp4]

生成面网络

  • 注意,我这里给的数都很小,计算时也会花更多时间,你们可以比原来数据大一半就可以
    改进表面网络
  • 最后的系数最好小于0.7,加一步改进网络

更新边界

  • 这步不用改,点是否触发质量改进就行

添加边界层

  • 2改成3

生成体网络

  • 不用改,直接生成就行,接下来就需要算一会

改进体网络

  • 体网络质量最好大于0.1,这个给0.11就行

第二步:

设置——设置(Setup)阶段是非常关键的一步,它决定了仿真的物理模型、边界条件、初始条件和求解方法等。设置阶段确保仿真反映真实物理现象,并能够通过求解得到准确的结果。
打开CFD Solver

  • 这里不用管,直接start就行

  • 界面是这样的

  • 先看看咱们上一步生成的体网络,还是很漂亮的

调整求解类型为密度基,添加重力加速度

  • 注:每次由于模型不同,坐标系也不同看好哪个方向是重力方向,要不就白做了

添加能量方程,其他不用管

添加空气,设置为理想气体

设置边界条件

  • 对压力远场,其实就是设置风的作用效果,飞镖的出膛速度大约在20m/秒左右,这里给的0.06马赫,方向不要给错,相当于风的流向方向,大家一定要看好坐标轴,加“-”号。由于咱们属于低速飞行,湍流强度给低一点,这样也不容易出现velocity magnitude(速度大小)几乎一致的情况
