WINCC V7.4SP1与S7-1500的仿真

1、 软件环境

WIN10 1803 (OS内部版本 17134.1)

WINCC 7.4 SP1+UPD5;

TIA V15 PRO；

PL;CSIM V15;

S7-PLCSIM Advanced V2.0。



2、      新建TIA V15项目

只是测试一下，所以创建一个简单的1500项目，使用CPU 1515-2 PLC测试。IP地址保持默认，即X1为:192.168.0.1；X2为：192.168.1.1。

很重要的一点，在项目上右键 – 属性，然后在属性窗口里面的保护选项卡里，勾选上快编译时支持仿真。看下图。如果你不勾选，在后面下载程序的时候也会提示的

 程序只做一个简单的测试，做个普通的电机启停自锁的程序，变量表创建以下变量：

程序在OB1里面，简单一行：



3 创建WINCC项目

打开WINCC项目管理器，创建一个新项目，打开变量管理，右键添加1500驱动：



在OMS+那右键，新建连接



，把连接命名为1500

然后在1500的地方右键，选择连接参数



在弹出的窗口里面，输入IP地址，我用PLC的X2连接，所以输入192.168.1.1，访问点选择S7ONLINE（这样选择，可以在控制表面里面更改访问点的参数，感觉更加方便），产品系列选择s71500-connection,，如果有密码，再填写上1500的安全访问密码，此次测试没有，所以留空，最终设置如下图：

4 配置PLCSIM ADVANCE2.0

4.1 启动概览

双击

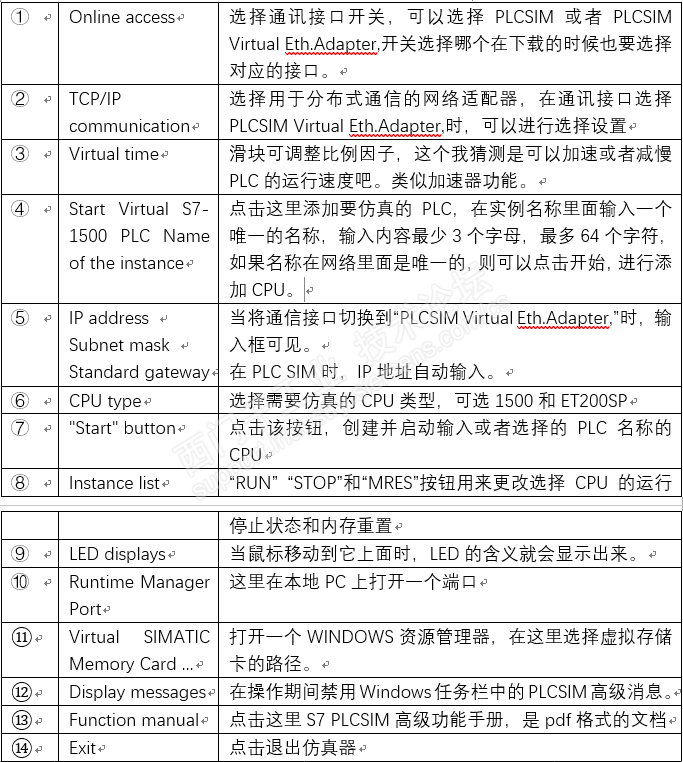

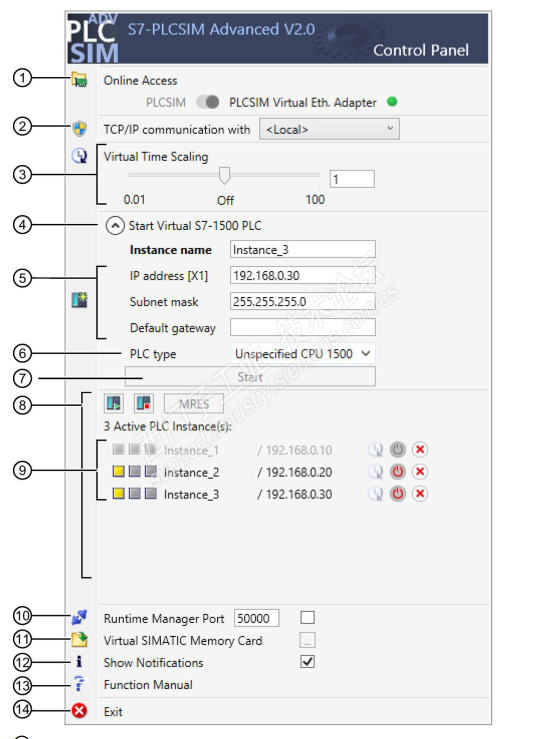

启动仿真器高级版，启动完成后，在任务栏右下角的通知区域，有仿真器的图标，在图标上右键点击，可以弹出来控制面板，借用官方的图和说明，我用有道翻译一下：





4.2 添加仿真CPU

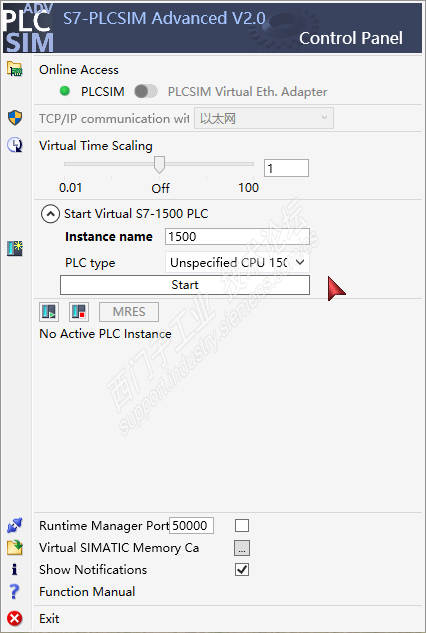

如图：在线方式默认为PLCSIM，然后点击Start Virtual S7-1500 PLC，在展开的的Instance name里面输入名称1500.PLC类型默认是1500，保持不变，然后点击Start

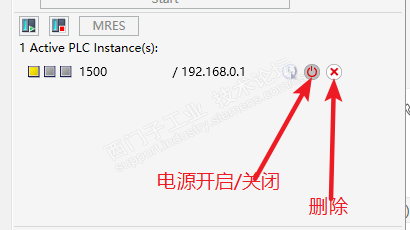

通知栏会有提示出现，稍等片刻，在下面的列表里面就出现了新添加的CPU：



4.3 下载硬件组态和程序

到这里仿真器算是配置完成，可以下载硬件组态了：

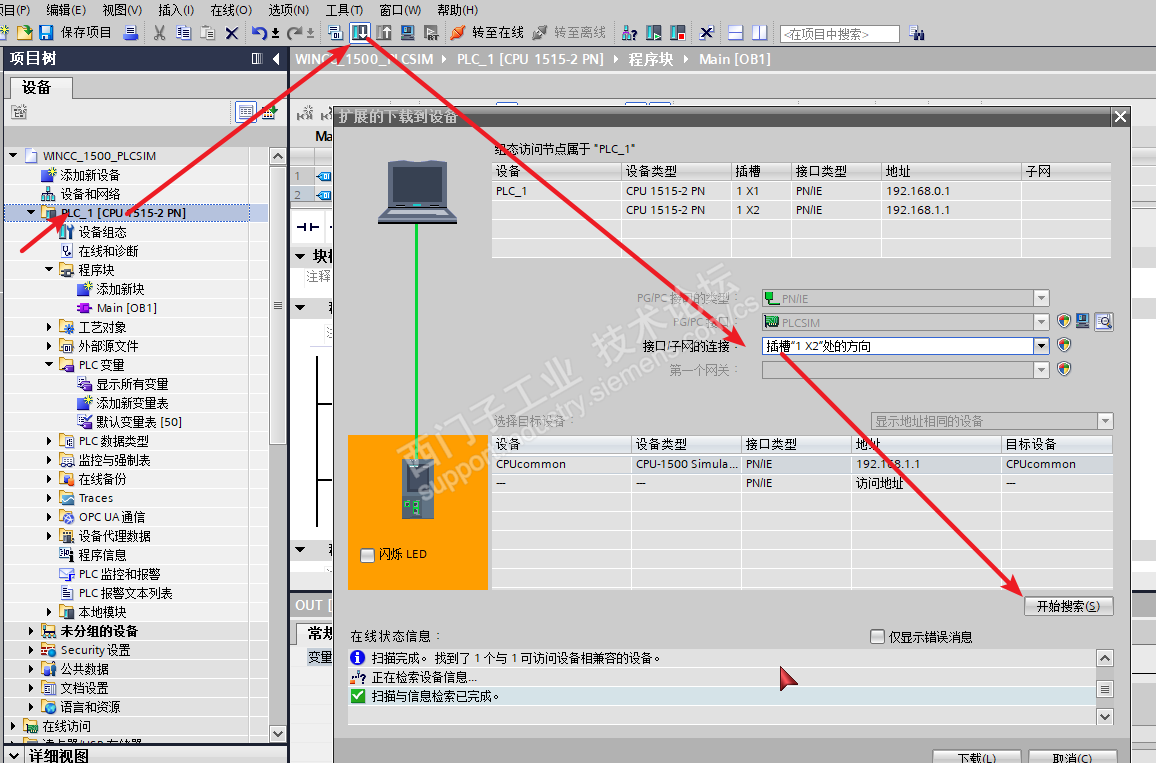

点击博图里面创建的CPU ,然后点击下载，弹出的窗口里面接口选择X2然后点开始搜索，就找到了CPU

：

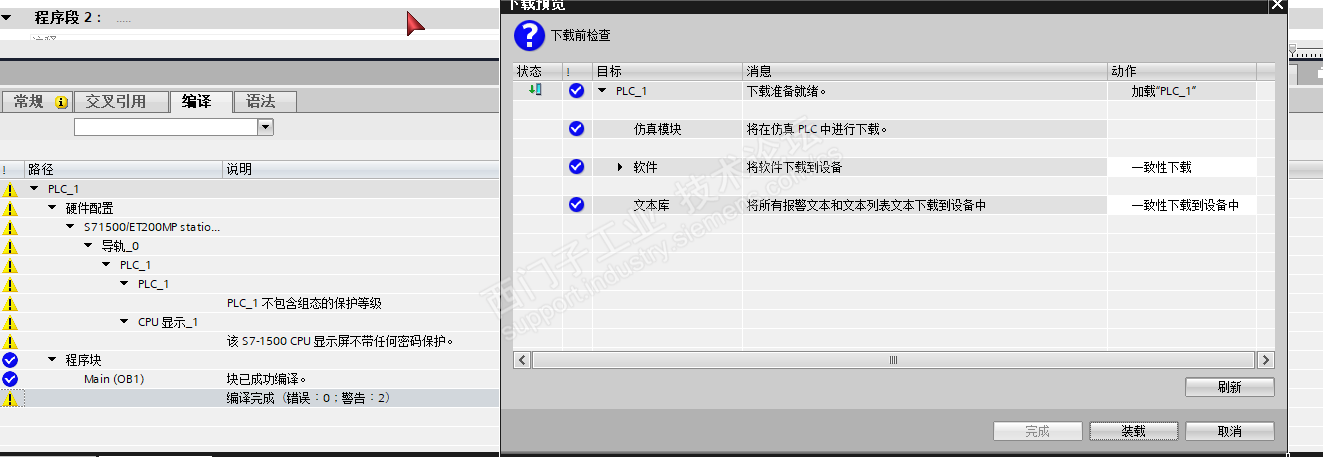

点击下载，出现编译组态窗口



继续点击装载

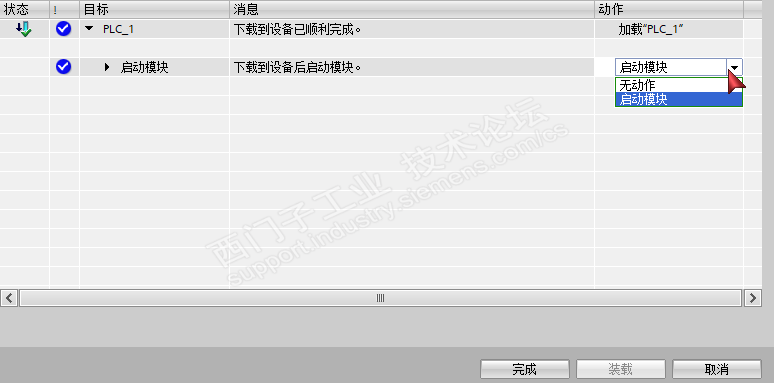

装载完成，选择启动模块后点击完成，如果此处没有选择启动模块的话，则需要到仿真器里面手动启动PLC。程序下载完毕

4.4 更改PG/PC设置

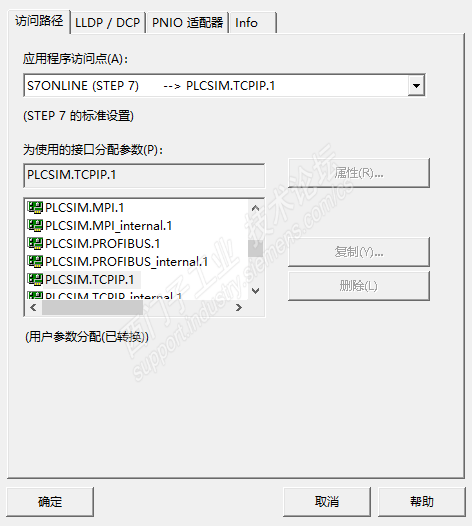

通过控制面板或者开始菜单里面查看PG/PC设置中，S7ONLINE访问点所选接口，如果是别的，则选为 PLCSIM.TCPIP.1即可



5 仿真测试

先创建一个WINCC画面，命名start，同时设置为启动画面。

打开start画面编辑器，添加两个按钮分别为启动、停止和一个圆作指示灯，保存。此时可以激活WINCC系统。

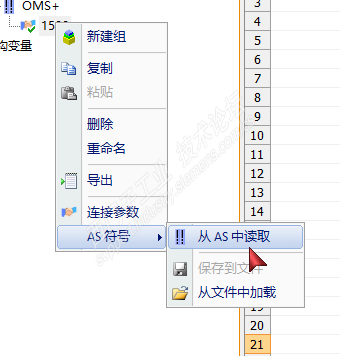

激活后，打开WINCC变量管理器可以看到在1500的地方已经打了对好，说明通讯成功了。继续把仿真弄完，在1500上点击右键—选择AS符号，然后点击从AS中读取，可以从1500PLC里面读取变量表。

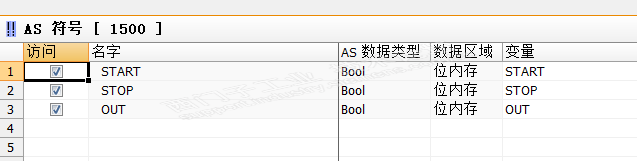

在弹出的窗口界面上的访问一栏都打上对钩：



这样在变量表里面就自动生成了变量

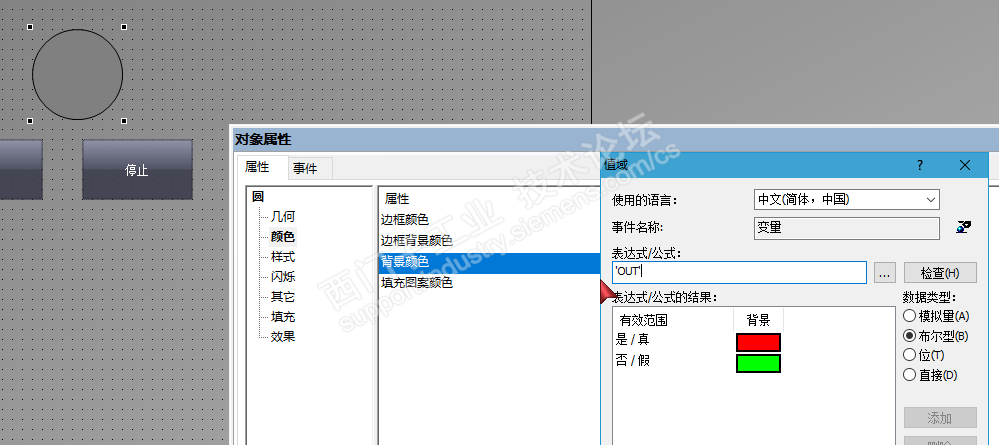

在回到WINCC的画面编辑器，启动按钮组态鼠标按下给start赋值1，鼠标松开给start赋值0；停止组态stop变量；圆取消全局颜色属性，然后在背景颜色里面组态OUT变量，真是红色，假为绿色：

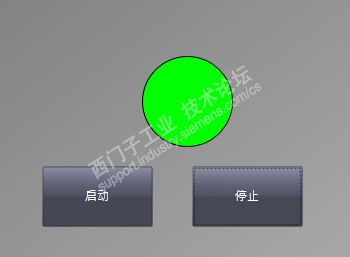

保存，运行画面

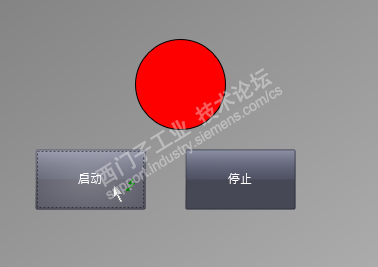

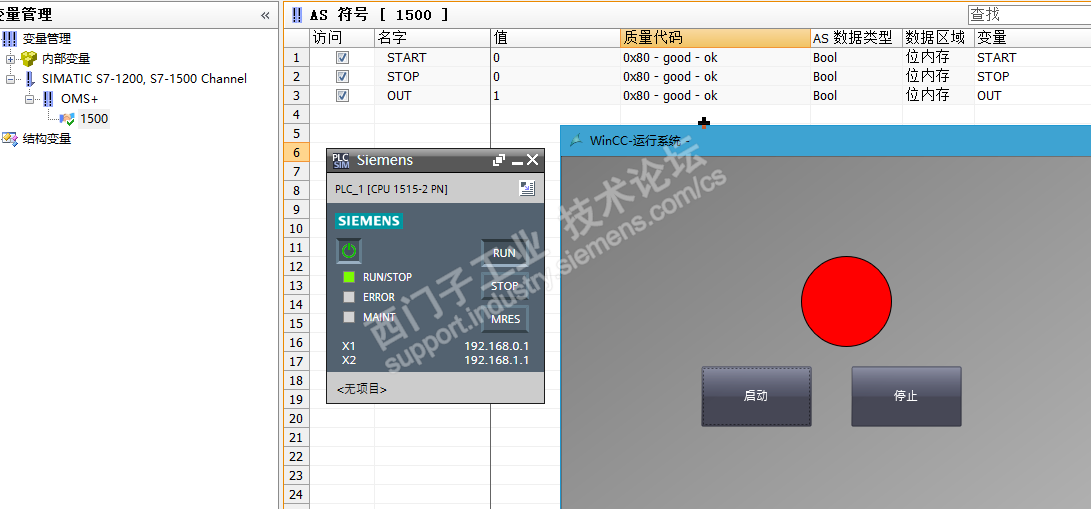

点击启动：



通讯正常，至此。仿真结束。

6 使用PLCSIM V15仿真与WINCC通讯

测试完，使用PLCSIM V15测试了一下，发现通讯也是没问题的，WINCC和项目没有作任何改动，直接点击PLC然后点击开始仿真，项目下载后启动PLC即通讯正常。
