工控机屏幕接口 edp和lvds

edp接口和lvds的区别图片（edp和lvds接口图片对比） | 宇锡科技 (dragonlcm.com)

一、背景介绍：

1.随着显示分辨率的越来越高，传统的VGA、DVI等接口逐渐不能满足人们的视觉需求。随后就产生了以HDMI、DisplayPort为代表的新型数字接口，外部接口方面HDMI占据了较大市场优势，但是DisplayPort凭借自身优势调整结构，使之差距正在减小, 内部接口方面传统用LVDS，LVDS面对高分辨率的显示越来越吃力，DisplayPort内部接口eDP由此诞生，目前前逐步取代，但是10年前的机台依然是LVDS接口，如下图所示：

2.LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。它是为克服以TTL电平方式传输宽带高 码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。

3.LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的

4.实际LVDS输出接口电路如下图所示：

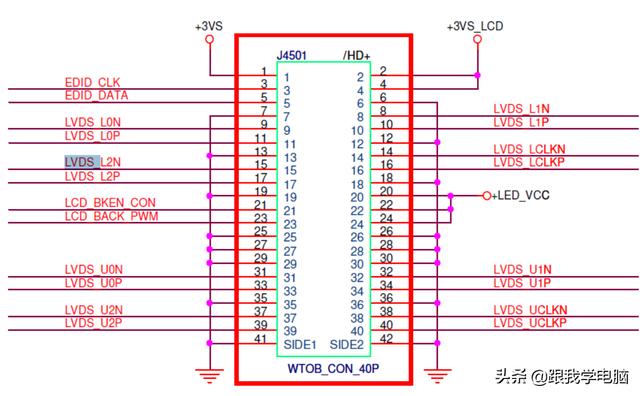

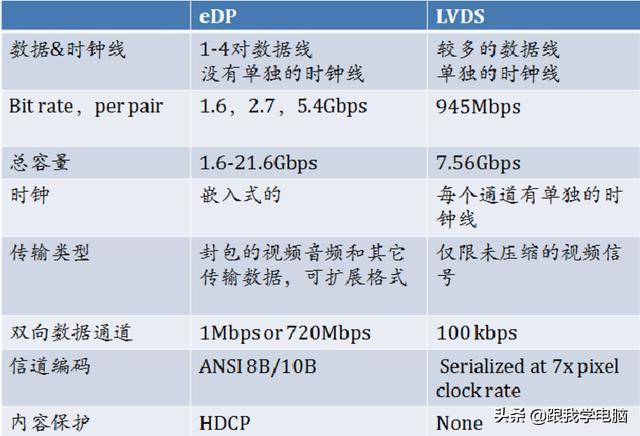

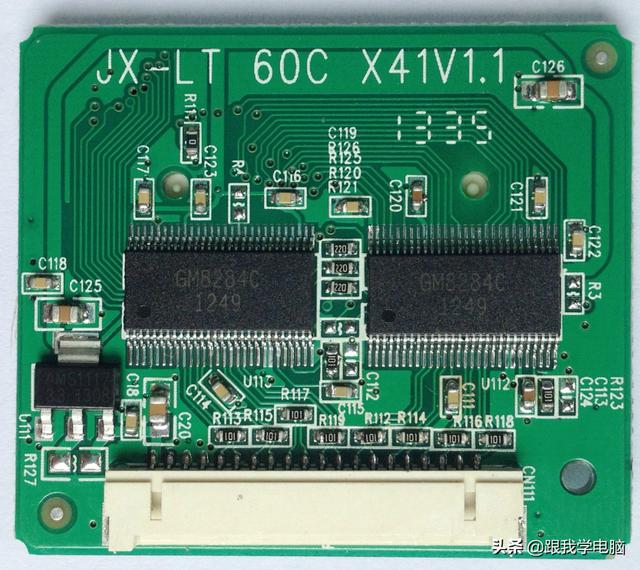

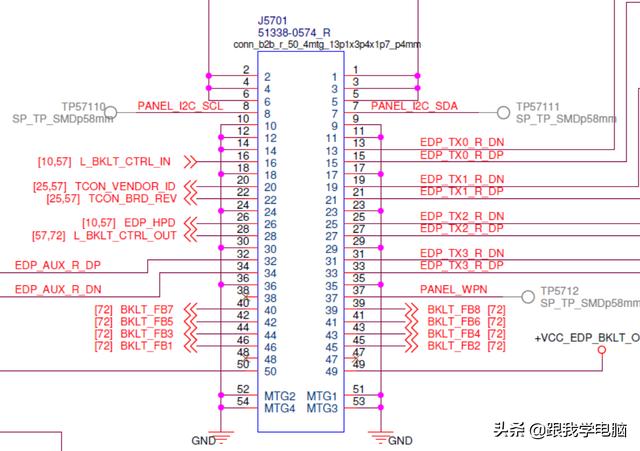

5. eDP接口是一种基于DisplayPort架构和协议的一种全数字化接口，可以用较简单的连接器以及较少的引脚来传递高分辨率信号，且能够实现多数据同时传输，故传输速率远高于LVDS。eDP接口特点：

a.微封包结构，能够实现多数据的同时传输。

b.无需LVDS转换电路，电路简洁。

c.较小的EMI(电磁干扰)，并具有强大的版权保护功能。

d.以分辨率为1920×1200、24bit彩色的液晶屏为例，若采用LVDS接口，则数据传输线需20对；若采用eDP接口，则只需要4对线。由此可见，eDP接口的优势相当明显，特别是在高清屏中。近年来，为了提高面板及处理器间的数据传输速度，在工控机及工业平板电脑中已大量采用eDP接口，eDP接口已经成为主流接口。

二.总结：

像LVDS就分成单通道与双通道两种扁排线，前者负责传输视频信号的电线只有8条，后者就有16条，单通道LVDS最高只支持到1366×768的分辨率，若要支持1440×900（含）以上高分辨率的LCD屏，就一定要双通道LVDS的扁排线。而eDP分辨率1600×900以下，只用到2组信号线，但如果要搭配Full HD高分辨率屏，则需要4组信号线

一、EDP接口简介

EDP接口是一种基于DisplayPort架构和协议的一种全数字化接口，英文全称为Embedded DisplayPort。一般应用于笔记本、平板、电脑显示屏的通讯接口，采用EDP显示接口的电脑分辨率会比LVDS接口的显示分辨率高，高清屏一般采用的是 EDP通信接口，能实现广视角的功能。EDP屏线的屏接口为0.3-0.5小间距焊接式扁平线，EDP通道分类可以分为单通道与双通道。EDP屏线一般为2组、3组、5组、8组绞线，常见的EDP屏线为2组、3组信号绞线。

二、LVDS接口简介

LVDS接口是一种低摆幅的差分信号技术，英文全称为Low Voltage Differential Signaling。它是为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。LVDS使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，采用低压幅和低电流驱动输出，实现了低噪声和低功耗。LVDS屏线分为标清线与高清线两种。LVDS高清线为0.5间距双排，即JAE FIRE51P高清线。LVDS标清线为1.0间距、1.25间距，端子为铆压式组装而成。LVDS接口广泛的应用于工控一体机。

三、总结

LVDS接口最大的特点，是采用低压和低电流驱动方式，实现了低噪声和低功耗。而EDP接口的特点，是采用微封包结构，能够实现多数据的同时传输，电路简洁，较小的电磁干扰。因此EDP接口的传输速率远高于LVDS接口，高清屏一般采用的是EDP通信接口，从而实现广视角的功能。
