交换机的工作原理

阅读目录

• 2.1插上交换机进入初始状态
• 2.2MAC地址进行学习状态
• 2.3广播未知数据帧
• 2.4接收方回应
• 2.5再次发送消息实现单播通信
• 3.1单工
• 3.2半双工
• 3.3全双工
• 4.1进行初始化
• 4.2返回上一层命令
• 4.3 ？的作用
• 4.4 常用命令

1.以太网帧的格式

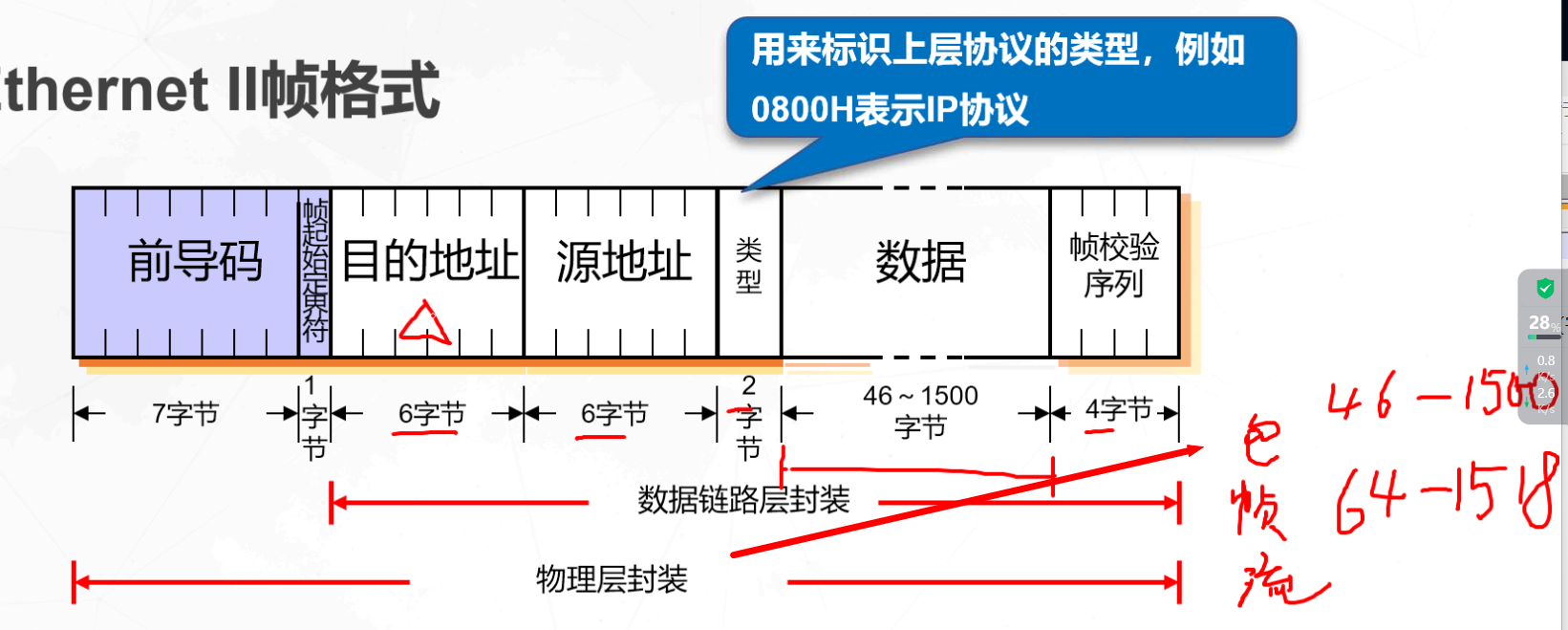

包的数据大小有（46---1500字节），帧的数据大小有（64---1518字节）

帧是将目标地址、源地址等都进行了封装

2.交换机的工作原理

回到顶部

2.1插上交换机进入初始状态

交换机通过MAC地址表来转发数据帧

回到顶部

2.2MAC地址进行学习状态

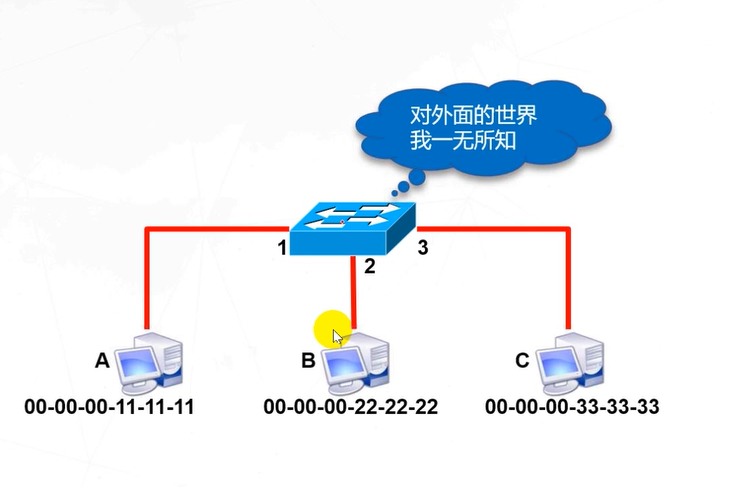

MAC地址表保存了设备的MAC地址和交换机的接口的对应关系，最初MAC地址表是空的

(意思就是当11发送数据帧，交换机进行接收，如果交换机的mac地址是空的，然后就进行写入，发来的数据帧，以及接口号)

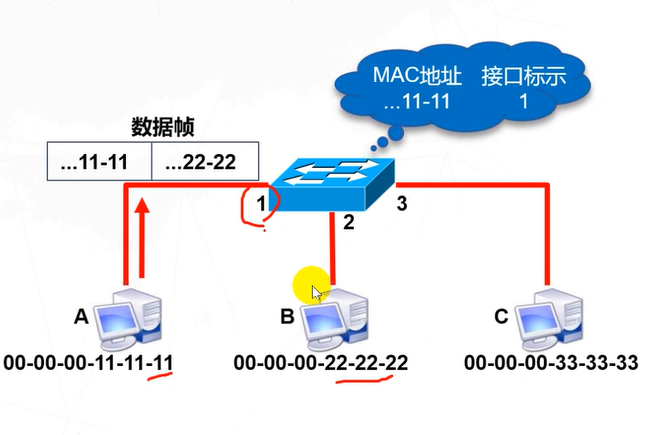

交换机通过接收数据帧来学习源MAC地址和对应的接口，并写入到MAC地址表

回到顶部

2.3广播未知数据帧

交换机会通过目标MAC地址来转发数据帧，查找MAC地址表中是否存在对应记录

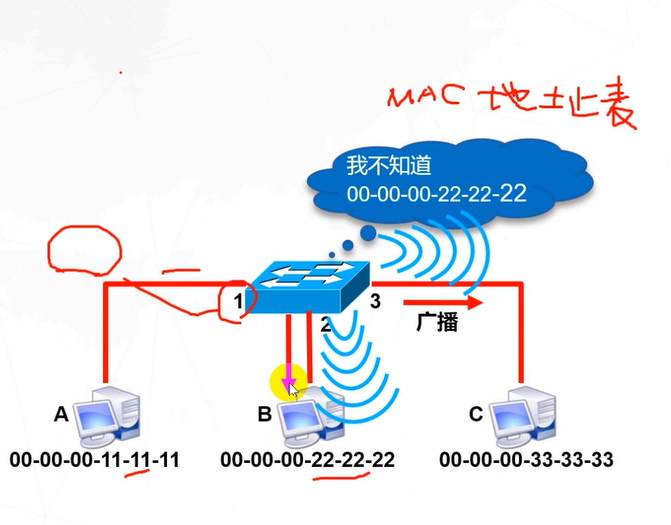

如果没有对应的记录，则进行广播（泛洪），除了接收端口外的所有接口都进行广播

回到顶部

2.4接收方回应

回到顶部

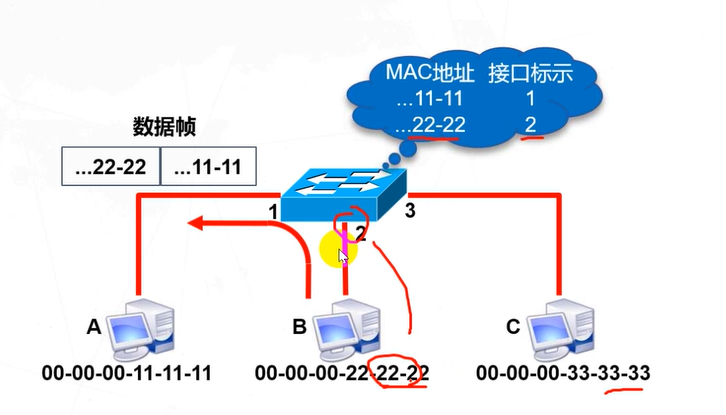

2.5再次发送消息实现单播通信

3交换机以太网接口的工作模式

回到顶部

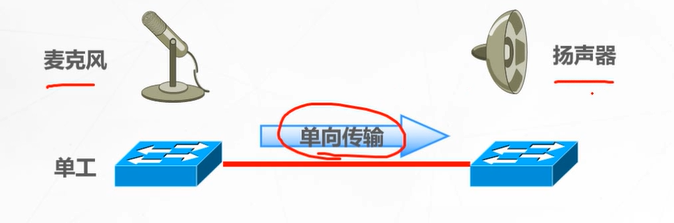

3.1单工

单一方面传输

回到顶部

3.2半双工

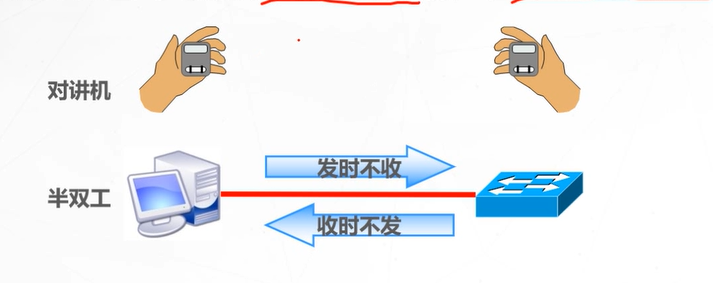

可以双向数据传输，但是不能同时通信

回到顶部

3.3全双工

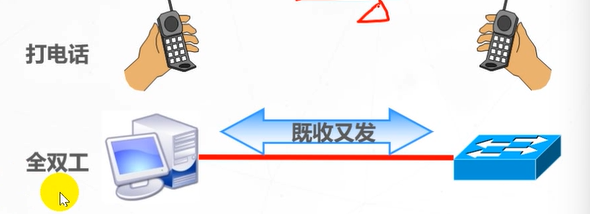

两个数据站之间可以同时进行数据传输

4.连接交换机

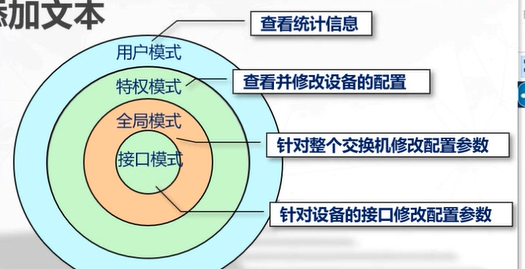

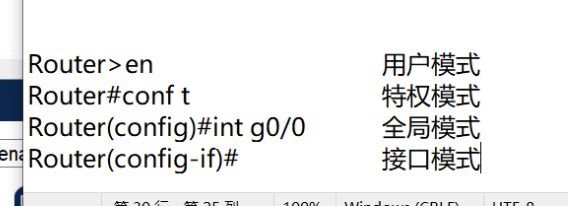

各层模式

回到顶部

4.1进行初始化

回到顶部

4.2返回上一层命令

接口模式---》全局模式：exit

全局模式---》特权模式：exit

特权模式---》用户模式：disable

用户模式---》退出：exit

接口模式---》特权模式：end

接口模式---》特权模式：ctrl+z

特权模式模式下输入错误使用：shift+ctrl+6（功能键上面的6）

回到顶部

4.3 ？的作用

显示命令、显示行数、命令列表

回到顶部

4.4 常用命令

配置主机名：



switch（config）#hostname sw1

sw1（config）#

显示系统ios名称以及版本信息

switch#show version

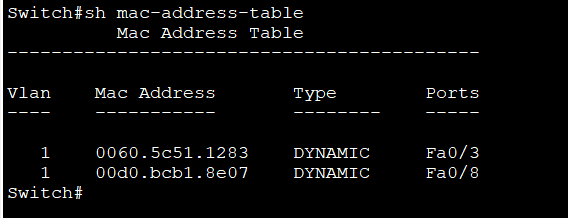

查看交换机的MAC地址表

switch# show mac-addess-table【】





5.通信命令

指定接口的双工模式

Switch（config-if）#duplex{full |half |auto}

full（双工）、half（半双工）、auto（自动）



指定接口的通信速率

Switch（config-if）#speed{10|100|1000|auto}





查看以太网接口的双工模式和通信速率

sw1#show interface fastethernet 0/24





（在本页面可以查看速率）
