华为--BGP路由技术

BGP路由技术

一、BGP概述

1、自治系统（AS，autonomous system）

自治系统是由一个技术管理机构管理，使用统一选路策略的一组路由器集合。
自治系统编号范围：1-65535，其中1-64511是互联网上注册公有AS号，类似公网IP地址。64512-65535是私有AS号，类似私网IP地址。

2、动态路由的分类

（1）自治系统分类

①IGP：自治系统内部路由协议，主要有：RIP 1/2、OSPF、IS-IS、EIGRP（思科私有协议）。
IGP是运行在AS内部的路由协议，主要解决AS内部的选路问题，发现、计算路由。
②EGP：自治系统外部路由协议，通常为BGP。
EGP是运行在AS与AS之间的路由协议，他解决AS之间选路问题。

（2）协议类型分类

①距离矢量路由协议：RIP 1/2、BGP、EIGRP
②链路状态路由协议：OSPF、IS-IS

3、BGP的概念

BGP是一种运行在AS和AS之间的动态路由系诶，主要作用在AS之间自动交换无环路由信息以此来构建AS的拓扑图，从而消除路由环路并实施用户配置的路由策略。目前公网网络条目众多，IGP协议无法承载，而BGP可以轻松应对，通常BGP协议用于ISP和ISP之间或跨越地域总、分公司之间的路由信息交换。

4、BGP的特征

●传输协议：TCP，端口号为179
●BGP是外部路由协议，用来在AS之间传递路由信息
●是一种增强的路径矢量路由协议
●拥有可靠的路由更新机制
●具备丰富的Metric度量方法
●无环路协议设计
●为路由条目附带多种属性信息
●支持CIDR（无类别域间选路）
●丰富的路由过滤和路由策略
●无需周期性更新
●路由更新时只发送增量路由
●周期性发送Keep Alive报文以保持TCP连通性

二、BGP工作原理

1、BGP邻居关系

（1）BGP报文

①open报文

open报文是TCP建立后发送那个的第一个报文，用于建立BGPP对等体之间的连接关系。
主要包括BGP版本号、本地AS编号、Holdtime等信息。

②update报文

update报文使用在BGP之间更新路由信息，update报文可以通告多条属性相同的可达路由信息，也可以撤销多条路由不可达的路由信息。

③notification报文

报文的作用是当BGP检测到错误状态时，立即向对等体发送notification报文，之后BGP就会中断，只要收到notification报文就会返回idle状态。

④route-refresh报文

用来告知对等体所支持路由的刷新能力，BGP的入口策略路由发生变化，本地的BGP路由会向对等体发送route-refresh报文，收到信息后，对等体将其路由信息重新发送给本地BGP路由器。

⑤keep alive报文

该报文在对等体之间周期的发送报文，用以保持连接的有效性并维护其连接，keep alive报文发送周期为60s，保持时间180s，这个类似于ospf中的hello报文。

（2）BGP状态机

idle状态-空闲

connece状态-连接

active状态-活动

opensent状态-开启发送

openconfirm状态-开启确认

established状态-建立

（3）BGP数据库

①IP路由表（IP-RIB）

全局路由信息库，包括最优的路由信息

②BGP路由表（Loc-RIB）

BGP路由信息库，包括本地BGPspeak通告的路由信息，将其最优的添加到路由表中

③邻居表

对等体邻居清单表，包括对等体两端的邻居信息及邻居列表

④Adi-RIB-In

对等体宣告给本地的speak的未处理的路由信息库

⑤Adj-RIB-Out

本地speak宣告给指定的对等体路由信息库

（4）BGP的邻居关系类型

①IBGP

同一个AS内部BGP邻居关系,IBGP邻居是指运行BGP协议的对等体两端在同一个AS域内，属于BGP AS内部。

②EBGP

AS之间的BGP邻居关系，EBGP通常指运行BGP协议的对等体两端在不同AS内部

2、通告BGP路由的方法

（1）netwrok方式

[R1-bgp] network 1.1.1.1 32

[R1-bgp] network 2.2.2.2 32

（2）import方式

[R1-bgp] import-route ospf 110 ###注入ospf中的路由

[R1-bgp] import-route static ###注入静态路由

[R1-bgp] import-route direct ###注入直连路由

三、BGP的配置

1、BGP配置思路

（1）启用BGP，后面跟AS系统号

（2）宣告route-id，建立邻居关系用

（3）宣告和谁建立邻居关系

（4）通告BGP路由（network、import）

2、BGP对等体配置

如R1与R2建立邻居对等，as系统号为100，R1 router-id为1.1.1.1，R2 router-id为2.2.2.2

R1:

[R1] router id 1.1.1.1

[R1] bgp 100

[R1-bgp] peer 2.2.2.2 as-number 100

[R1-bgp] peer 2.2.2.2 connect-interface LoopBack 0

R2:

[R2] router-id 2.2.2.2

[R2] bgp 100

[R2-bgp] peer 1.1.1.1 as-number 100

[R2-bgp] peer 1.1.1.1 connect-interface LoopBack 0

3、保证IBGP下一跳可达

在EBGP之间建立对等邻居时，由于它们之间数据传输需经2跳，因此需做如下设置

[R2-bgp] peer 3.3.3.3 ebgp-max-hop 2

4、BGP属性

路由器发送关于目标网络的BGP更新消息，更新的度量值被称为路径属性。属性可以是公认的或可选的、强制的或自由决定的、传递的或非传递的。属性也可以是部分的。并非组织的和有组合的都是合法的，路径属性分为4类：公认必遵、公认自决、可选过渡、可选非过渡。

公认属性：

是公认所有BGP实现都必须识别的属性，这些属性被传递给BGP邻居。

公认强制属性必须出现在路由描述中，公认自由决定属性可以不出现在路由描述中。

可选属性：

非公认属性被称为可选的，可选属性可以是传递的或非传递的。

可选属性不要求所有的BGP实现都支持。

对于不支持的可选传递属性，路由器将其原封不动的传递给其他BGP路由器，在这种情况下，属性被标记为部分的。

对于可选非传递属性，路由器必须将其删除，而不将其传递给其他BGP路由器。

5、BGP选路原则

1、优选具有最大Weight值的路由

2、优选具有最大Local_Preference值的路由

3、优选起源于本地的路由（如本地network、aggregate或redistribute的）即下一跳是0.0.0.0（在BGP表中，本路由器通告的路由的下一跳为0.0.0.0）

4、优选AS-Path最短的路由

5、Origin（IGP>EGP>incomplete）

6、优选MED最小的路由，默认情况下仅有当所有备选路由来自同一AS才会比较MED

7、优选EBGP邻居发来的路由（相对于IBGP邻居学过来的），在联邦EBGP和IBGP中首选联邦EBGP路由

8、优选到BGP next_hop 最近的邻居

9、执行等价负载均衡（如果有多条来自相同相邻AS的路由并通过Maximum-paths 使多条路径可用，则将所有开销相同的路由放入本地路由表）

10、优选最老的EBGP路由，EBGP路由接收的顺序（此条主要对EBGP路由起效，基本不用，不好确定）

11、BGP邻居的RID越小越优先

12、优选cluster_list最短的路由

13、选择邻居IP地址（BGP的neighbor配置中的那个地址）最小的路由



什么是BGP？

BGP（ Border Gateway Protocol，边界网关协议）是一个路径矢量路由协议，和传统的基于下一跳的IGP协议不同，它是基于AS（自治系统）的协议。BGP属于外部网关路由协议，它解决的是AS之间的选路问题，如果把一个城市比作一个自治系统，那么像RIP、OSPF等协议就相当于该城市的公交车或地铁，而BGP则是火车，运行在城市之间。



什么是自治系统？

自治系统（ Autonomous System，AS ）是由同一个技术管理机构管理、使用统一选路策略（ 运行同一动态路由协议 ）的一组路由器的集合，自治系统的编号取值范国为1~ 65535。其中1~64511是互联网上注册的公有AS号类，类似公有IP地址，是全球唯一的且不可重复使用，64512－65535是私有AS号，类似于私有地址，可以重复使用但是互联网上不可以被使用。



认识IGP、EGP、IBGP、EBGP？

IGP：即自治系统内部的路由协议，主要包含RIPv1／v2、OSPF、ISIS、EIGRP（思科私有协议），IGP是运行在AS内部的路由协议，它解决AS内部的选路问题，其主要作用是发现、计算路由。

EGP：即自治系统之间的路由协议，通常指BGP。EGP是运行在AS与AS之间的路由协议，它解决的是AS之间的选路问题，BGP的主要作用是控制路由的传播和选择最优路由。

IBGP和EBGP所定义于BGP（EGP）里的邻居关系

IBGP：同一个AS内部的BGP邻居关系，IBGP邻居通常是指运行BGP协议的对等体两端均在同一个AS域内，属于同一个 BGP AS内部。

EBGP：AS之间的BGP邻居关系，EBGP邻居通常是指运行BGP协议的对等体两端分别在不同的AS内。

如下图所示



总结动态路由分类

按自治系统分类可以分为：

IGP、EGP（BGP）

按协议类型分类可以分为距离矢量路由协议，链路状态路由协议

距离矢量路由协议： RIPv1／v2、BGP（路径矢量协议）、EIGRP（高级的距离矢量协议）

链路状态路由协议： OSPF、ISIS



🆗，上面都了解以后，开始学习BGP

BGP的特性

传输协议：TCP，端口号179

BGP是外部路由协议，用来在AS之间传递路由信息

是一种增强的路径矢量路由协议

拥有可靠的路由更新机制，无环路协议设计

具备丰富的 Metric度量方法

无须周期性更新

路由更新时只发送增量路由

周期性发送 Keepalive报文，以保持TCP连通性

BGP的工作原理

BGP是跨公网，跨自治系统的路由协议，可以在自治系统之间学习路由。BGP的动态学习路由也是基于邻居，只有邻居关系正常，BGP才可以正常工作。

BGP邻居关系

运行BGP的路由器通常被称为 BGPspeaker（发言者），相互之间传递报文的 Speaker之间互称为对等体（ Peer ），BGP邻居关系的建立、更新和删除是通过对等体之间交互5种报文、6种状态机和5个表等信息来完成的，最终形成BGP邻居

BGP的邻居关系是基于TCP的，也就是说只要 TCP／IP可达，无论是否直连，BGP对等体彼此之间就可以建立邻居关系

BGP的5种报文

报文	作用
open	建立BGP对等体之间的连接
update	更新增量路由
notification	检测错误状态，报错
route-refresh	告知对等体本地支持的路由刷新能力
keepalive	周期性的发送，保持有效的连接

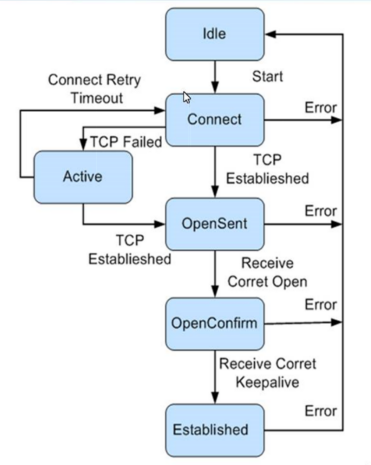

BGP的6种状态机

状态机	动作
idle	初始状态，拒绝任何连接
connect	连接态，等待tcp连接的建立
active	活跃态，尝试tcp的连接
opensent	检查态，检查收到的open报文，如果报文正确转到下一连接状态openconfirm；如果报文错误，转到idle
openconfirm	等待态，等待对等体的keepalive或notification报文，如果是keepalive就进入到established；如果是notification就回到idle
established	建立态，对等体之间正常收发信息

通告BGP路由的方法

BGP路由是通过BGP命令通告而成的，而通告BGP路由的方法有两种： Network和 Import

使用 Network命令可以将当前设备路由表中的路由（ 非BGP ）发布到BGP路由表中并通告给邻居。需要特别注意的是， network的对象是路由条目



[r1]bgp 100

[r1-bgp]network 1.1.1.1 32

[r1-bgp]network 192.168.100.0 24

使用Import命令可以将所学习到的路由信息重分发到BGP路由表中，是BGP宣告路由的一种方式，可以引入BGP的路由包括直连路由、静态路由及动态路由协议学习的路由。和 Network方式的区别是，Import的对象是某种动态路由协议，而不是路由条目



[R2]bgp 100

[R2-bgp]import-route ospf 110

保证IBGP下一跳可达

在AS边缘的BGP设备，会接收到它的EBGP对等体邻居传递过来的BGP路由信息,因为EBGP邻居接收到的BGP路由信息中下一跳改变，而在同一个AS内通过IBGP邻居接收过来的BGP路由信息中的下一跳不会改变

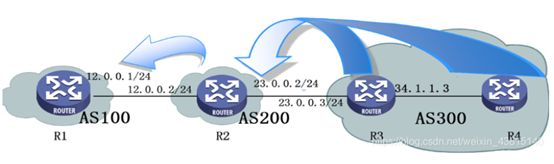

如下图所示：

在不同AS里面，他们呢属于EBGP邻居，R2，R3的下一跳都正常；

在同一AS中，R3，R4是IBGP邻居，下一跳都会指向R2，这样R4就会有问题

解决办法是在R3上宣称下一跳为R3自己，那么R4看到的下一跳就变成34.1.1.3，而34.1.1.3可以通过IGP（ospf）学习到（图中是直连），从而解决了路由无效的问题

[R3]bgp 300

[R3-bgp]router-id 3.3.3.3

[R3-bgp]peer 23.0.0.2 as-number 200

[R3-bgp]peer 34.1.1.4 as-number 300

[R3-bgp]peer 34.1.1.4 next-hop-local

BGP的属性

BGP的常用属性有 Origin、AS－PATH、Next－Hop、Local－Pref和MED等



属性	作用
origin属性	用来定义路径信息的来源，标记一条路由是怎么成为BGP路由的
AS－PATH（AS路径）属性	记录了某条路由从本地到目的地址所要经过的所有AS编号，且离本设备最近的AS号在最前面
Next－Hop（下一跳）	IGP中的下一跳描述的是下一个路由器，而BGP中的下一跳描述的是下一个AS
Local－Pref属性	标识BGP路由的优先级，用于判断流量离开AS时的最佳路由
med属性	判断流量进入邻居AS时的最佳路由，其他条件相同的情况下，将优先选择MED值较小者作为最佳路由

BGP选路的规则

Local－Preference优先级以数值高的路由优先

聚合路由优先级高于非聚合路由

本地通过 Network命令引入的路由的优先级高于本地通过 Import－route命令引入的路由

AS路径长度最短（最少个数）的路径优先级高

比较 Origin属性，IGP优先级高于EGP，EGP优先级高于 Incomplete

选择MED优先级较小的路由

EBGP路由优先级高于IBGP路由

下面，再看一个BGP的实验

BGP实验

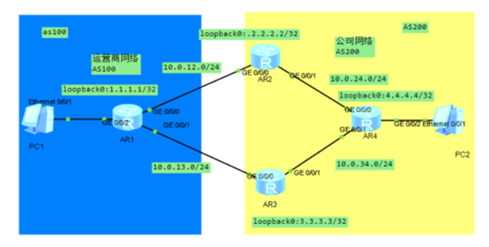

使PC1可以ping通PC2

然后修改BGP属性来改变路径

r1配置端口并建立对等体

[r1]int g0/0/0

[r1-GigabitEthernet0/0/0]ip add 10.0.12.1 24

[r1-GigabitEthernet0/0/0]

[r1-GigabitEthernet0/0/0]int g0/0/1

[r1-GigabitEthernet0/0/1]ip add 10.0.13.1 24

[r1]int g0/0/2

[r1-GigabitEthernet0/0/2]ip add 192.168.100.254 24

[r1-LoopBack0]ip add 1.1.1.1 32

[r1-LoopBack0]q

## 创建对等体

[r1]bgp 100

[r1-bgp] router-id 1.1.1.1

[r1-bgp] peer 10.0.12.2 as-number 200

[r1-bgp] peer 10.0.13.2 as-number 200

[r1-bgp]network 1.1.1.1 32

[r1-bgp]network 192.168.100.0 24

r2添加端口并创建对等体

[r2]int g0/0/0

[r2-GigabitEthernet0/0/0]ip add 10.0.12.2 24

[r2-GigabitEthernet0/0/0]int g0/0/1

[r2-GigabitEthernet0/0/1]ip add 10.0.24.1 24

[r2]int LoopBack 0

[r2-LoopBack0]ip add 2.2.2.2 32

[r2]ospf 110

[r2-ospf-110]area 0

[r2-ospf-110-area-0.0.0.0]network 10.0.24.0 0.0.0.255

[r2-ospf-110-area-0.0.0.0]network 2.2.2.2 0.0.0.0

## 建立对等体

[r2]bgp 200

[r2-bgp]router-id 2.2.2.2

[r2-bgp]peer 10.0.12.1 as-number 100

[r2-bgp]peer 10.0.24.2 as-number 200

[r2-bgp]peer 10.0.24.2 next-hop-local

[r2-bgp]q

r3添加端口并创建对等体

[r3]int g0/0/0

[r3-GigabitEthernet0/0/0]ip add 10.0.13.2 24

[r3-GigabitEthernet0/0/0]int g0/0/1

[r3-GigabitEthernet0/0/1]ip add 10.0.34.1 24

[r3]int LoopBack 0

[r3-LoopBack0]ip add 3.3.3.3 32

[r3]ospf 110

[r3-ospf-110]area 0

[r3-ospf-110-area-0.0.0.0]network 10.0.34.0 0.0.0.255

[r3-ospf-110-area-0.0.0.0]network 3.3.3.3 0.0.0.0

## 建立对等体

[r3]bgp 200

[r3-bgp]router-id 3.3.3.3

[r3-bgp]peer 10.0.13.1 as-number 100

[r3-bgp]peer 10.0.34.2 as-number 200

[r3-bgp]peer 10.0.34.2 next-hop-local

r4添加端口并创建对等体

[r4]int g0/0/0

[r4-GigabitEthernet0/0/0]ip add 10.0.24.2 24

[r4-GigabitEthernet0/0/0]int g0/0/1

[r4-GigabitEthernet0/0/1]ip add 10.0.34.2 24

[r4]int g0/0/2

[r4-GigabitEthernet0/0/2]ip add 172.16.46.254 24

[r4]int LoopBack 0

[r4-LoopBack0]ip add 4.4.4.4 32

[r4]ospf 110

[r4-ospf-110]area 0

[r4-ospf-110-area-0.0.0.0]network 10.0.24.0 0.0.0.255

[r4-ospf-110-area-0.0.0.0]network 10.0.34.0 0.0.0.255

[r4-ospf-110-area-0.0.0.0]network 172.16.46.0 0.0.255.255

## 建立对等体

[r4]bgp 200

[r4-bgp]router-id 4.4.4.4

[r4-bgp]peer 10.0.24.1 as-number 200

[r4-bgp]peer 10.0.34.1 as-number 200

[r4-bgp]network 4.4.4.4 32

[r4-bgp]network 172.16.46.0 24

配置完成

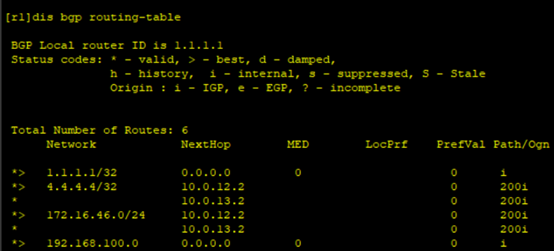

在r1查看路由如下

＊代表有效的路由，＞代表最优的路由，只有最优的路由才会最终放入路由表中

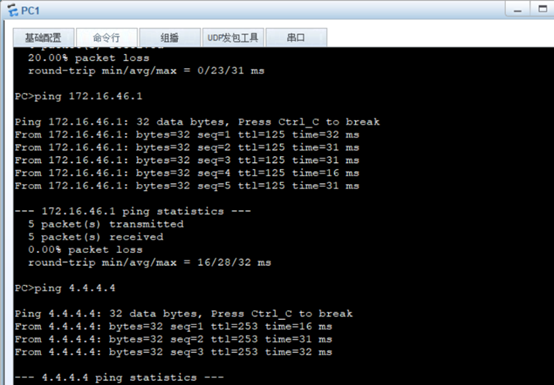

ping通测试

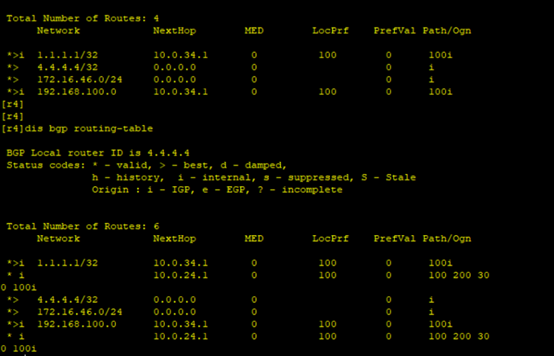

修改优先级属性来修改r1到r4的路径

[r3]route-policy lop permit node 10

Info: New Sequence of this List.

[r3-route-policy]apply local-preference 222

[r3-route-policy]q

[r3]bgp 200

[r3-bgp]peer 10.0.34.2 route-policy lop export

[r3]q

<r3>reset bgp all # 刷新bgp路由表

修改AS－PATH属性控制选路

自己指定经过那些AS

[R2]route-policy as permit node 10

Info: New Sequence of this List.

[R2-route-policy]apply as-path 100 200 300 additive

[R2-route-policy]quit

[R2]bgp 200

[R2-bgp]peer 10.0.24.2 route-policy as export

[R2-bgp]quit

[R2]quit

<R2>reset bgp all

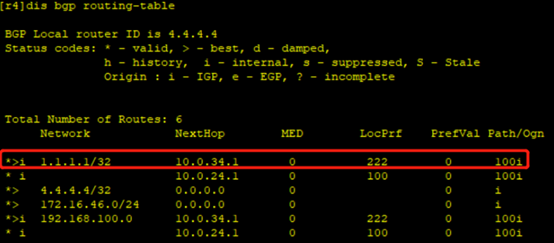

修改完r4查看路由表如下

通过MED属性控制选路

[R2]route-policy med permit node 20

Info: New Sequence of this List.

[R2-route-policy]apply cost + 500

[R2-route-policy]quit

[R2]bgp 200

[R2-bgp]peer 10.0.12.1 route-policy med export

[R2-bgp]quit

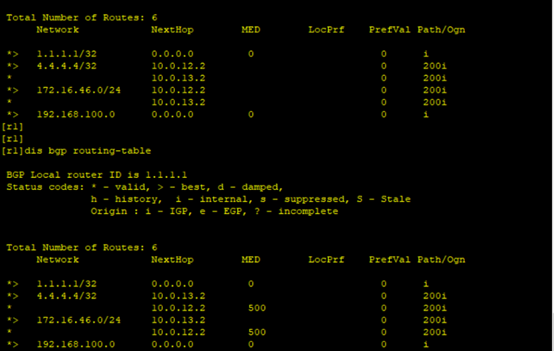

在r1查看路由表如下

注：这里只是演示怎么修改，上面也能看出，修改完不一定是最优的路径，所以，你在公司里面一定要根据实际情况。
