NAT端口映射和保存配置文件

NAT端口映射和保存配置文件

1.静态NAT还有亿点点内容，就是端口映射

情节如下：

A公司有一台web服务器，端口是80，IP为私网地址，我们都知道私网地址是不能上网的，那如果我想访问web服务器的80端口该咋办？

我们可以通过NAT技术把web服务器的IP和端口转换成公网的地址和端口

很好，那具体该怎么做呢？

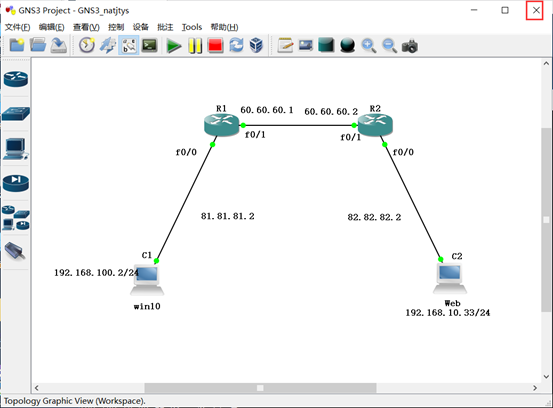

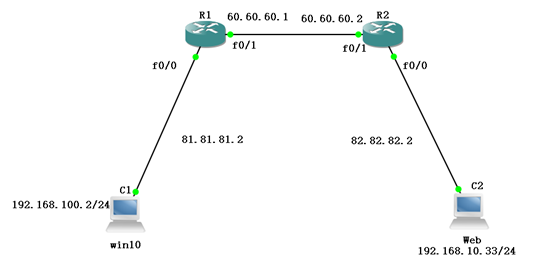

建立拓扑，用centos搭建web，Win10充当客户机测试，2台都是虚拟机，让Win10（VMnet2）IP地址转换成公网A，WEB服务器（VMnet1）IP地址和80端口转换成公网B和公网8080端口，然后让Win10从浏览器访问公网B的端口

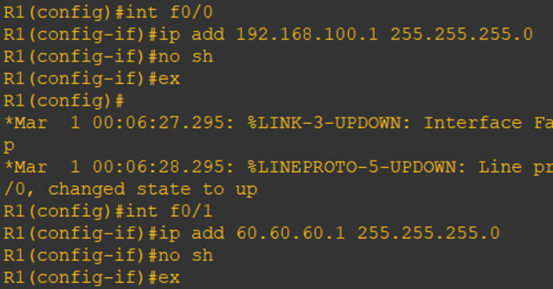

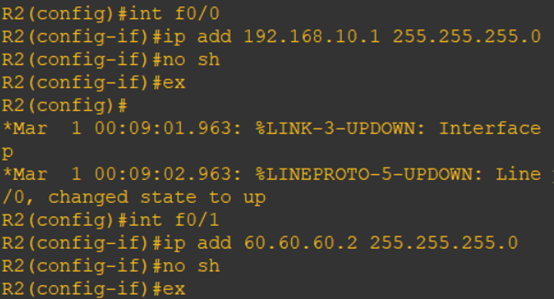

2.配置R1和R2的接口地址，内网和外网

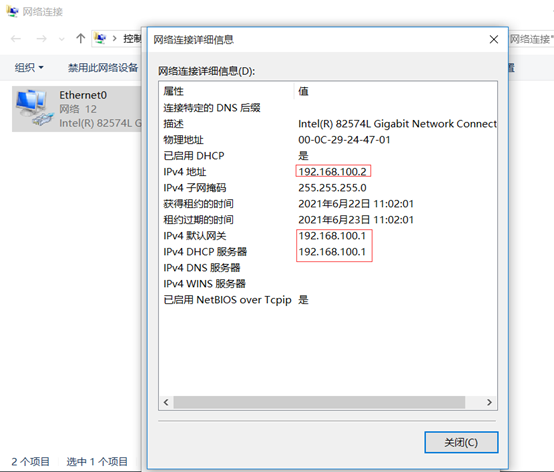

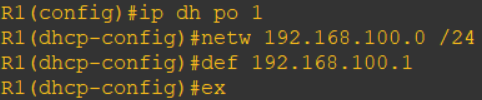

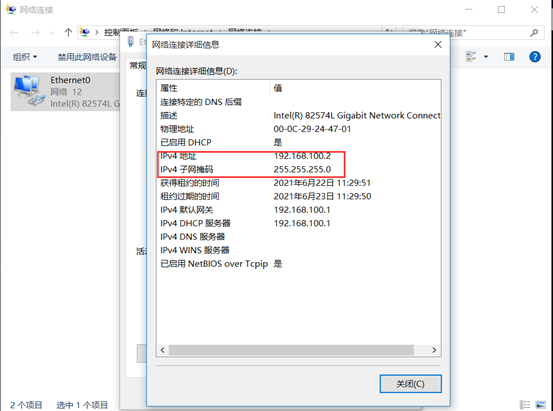

3.R1配置DHCP，让Win10获取地址

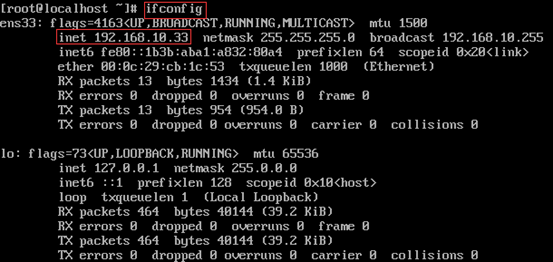

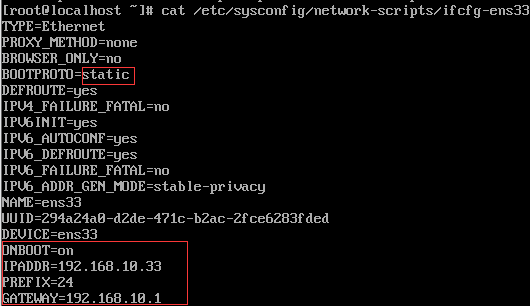

4.同时centos搭建web，设置静态IP，网关指向路由器

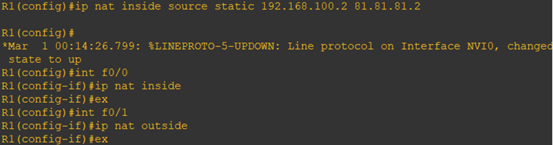

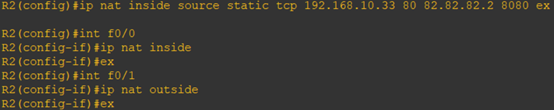

5.R1配置静态NAT，将192.168.100.2转换成81.81.81.2，然后应用到接口，注意方向（即内网口和外网口），R2配置NAT，将192.168.10.33的80端口转换成82.82.82.2的8080端口

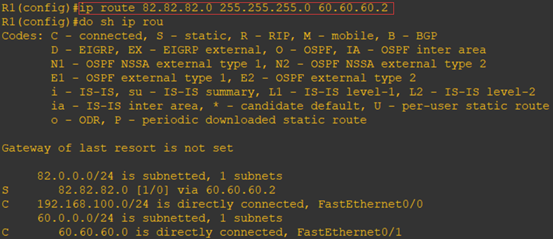

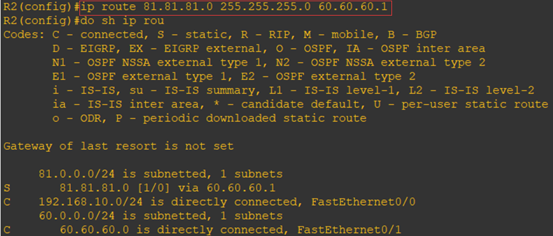

6.配置静态路由，使数据包正常选路

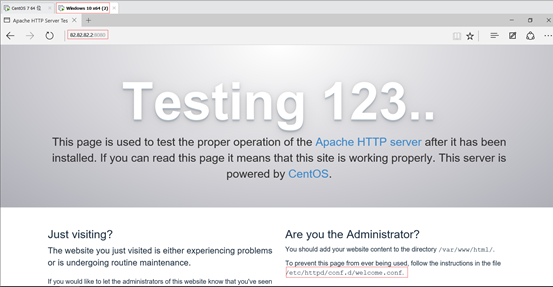

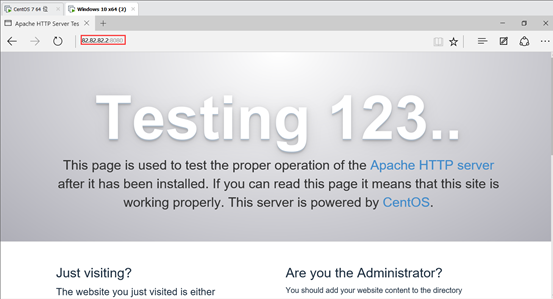

7.用Win10测试，在浏览器输入http://82.82.82.2:8080,按Enter，出现WEB服务器的默认界面

1. 到这就可以了，但是我还想让他们能互相通信，将192.168.10.33转换成82.82.82.2

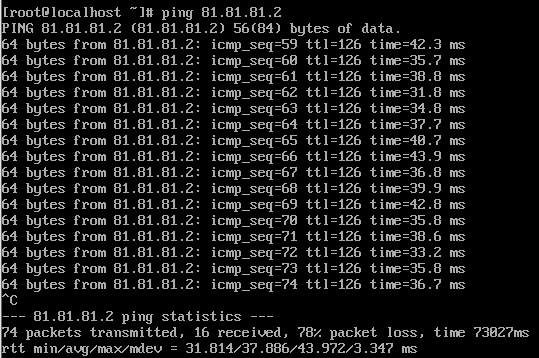

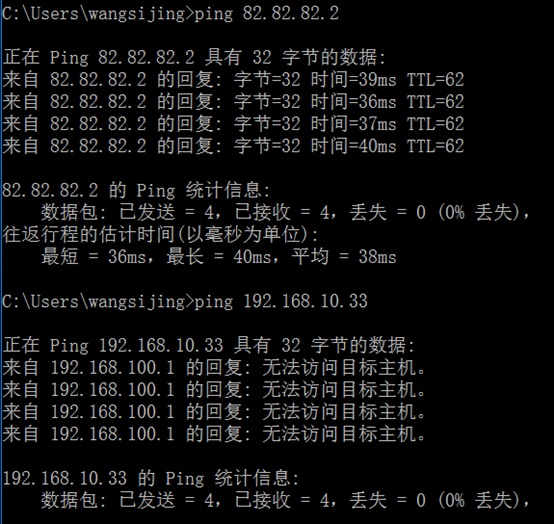

   9.ping测试



   接下来再教给大家一个小知识，就是保存GNS3的配置，如果只保存拓扑的话，配置就没了，就算用命令保存了配置，可能也不完整，下面这个方法是最完整的

   1.先用write保存配置

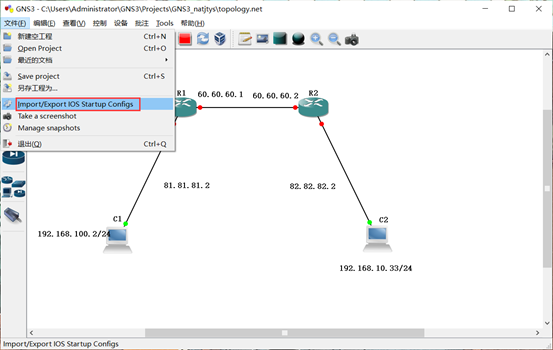

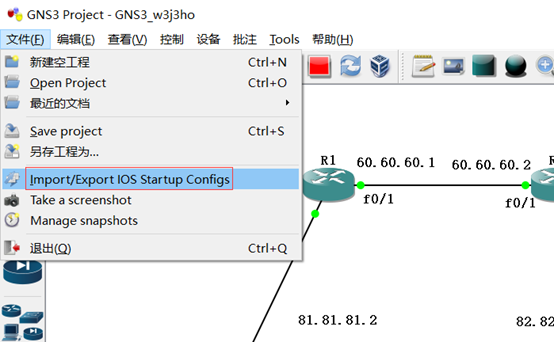

   2.在file中选择我用红色框框的选项，即导出/引入开启启动文件

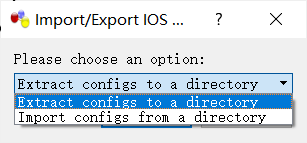

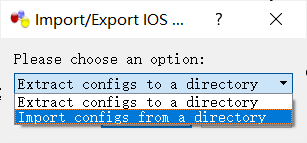

   3.有2个选项，第一个是导出，第二个是引入，选择第一个

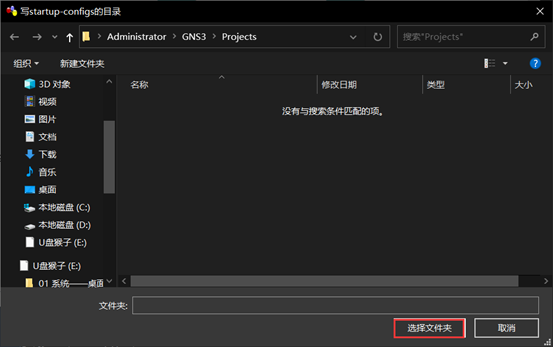

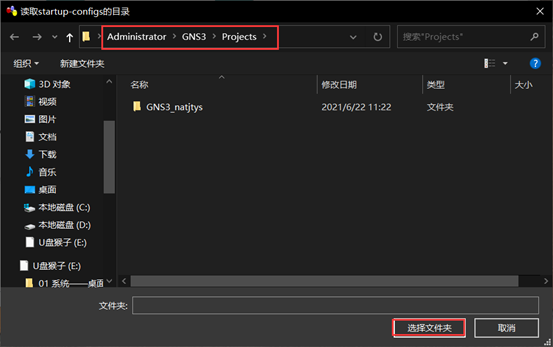

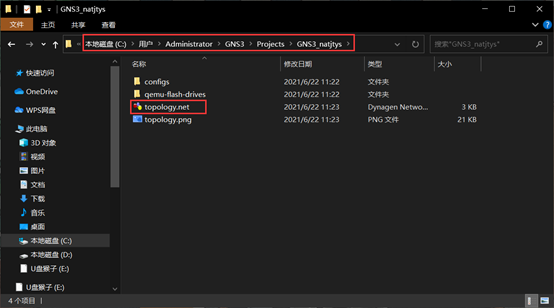

   4.选择存放的目录

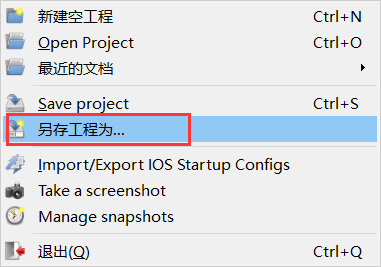

   5.在将工程另存为

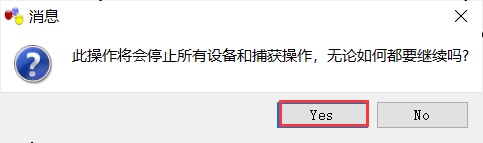

   6.点yes

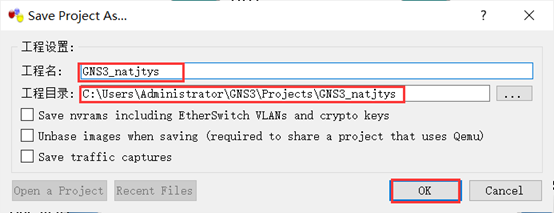

   7.名称无所谓，记得就行，选好路径按OK



   8.测试，然后关掉GNS3

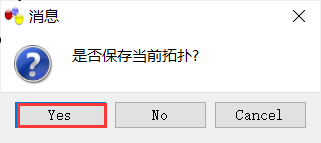

   9.YES



   10.打开保存的拓扑



   11.再选红色框框选项



   12.这次选第二个，引入



   13.选择之前保存的目录

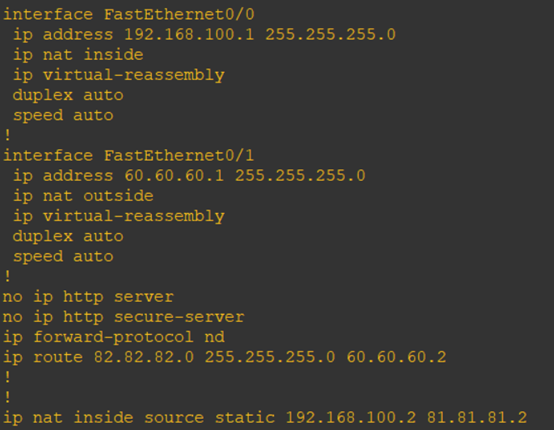

   14.show run查看配置，并验证配置





   OK，大致过程就这样
