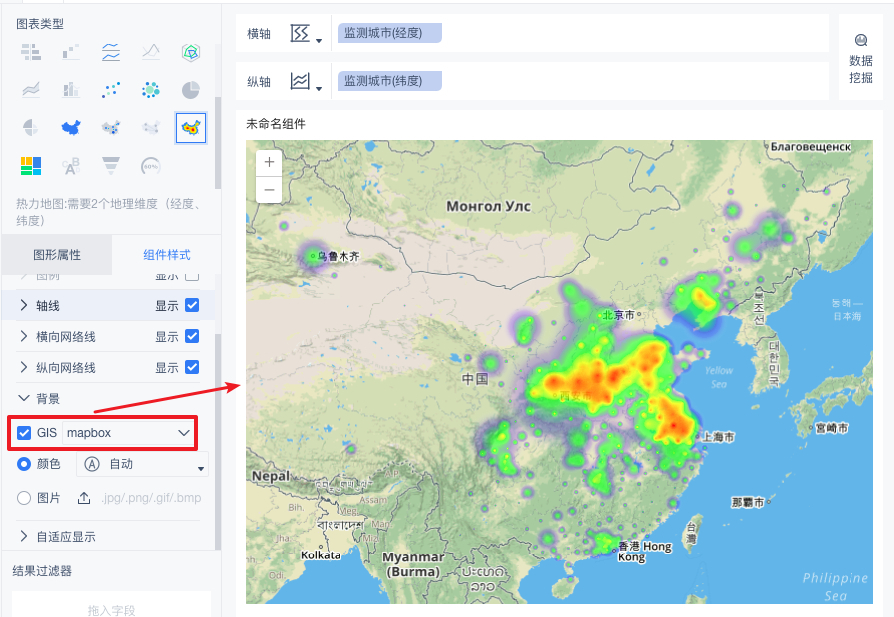

此时我们的热力地图即创建成功，我们还可以为该热力地图调整热力色、大小、设置标签提示、细粒度、组件样式等，详细操作步骤请参考图形属性和组件样式。在组件样式中，还可以设置区域地图显示的GIS背景，内置的包含深蓝、黑色、mapbox、清新、高德地图、素雅、午夜、卫星，如下图：



矩形树图

1、描述

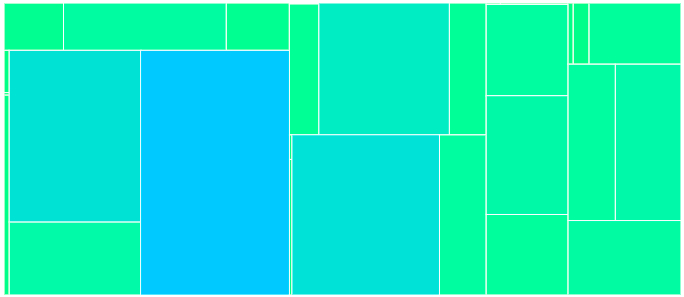

矩形树图是用来描述层次结构数据的占比关系，能够进行逐级钻取显示下层数据情况。效果如下图所示：

矩形树图的基本要求：

图表效果	维度字段	指标字段
矩形树图	>=1	1

2、操作步骤

2.1 创建矩形树图

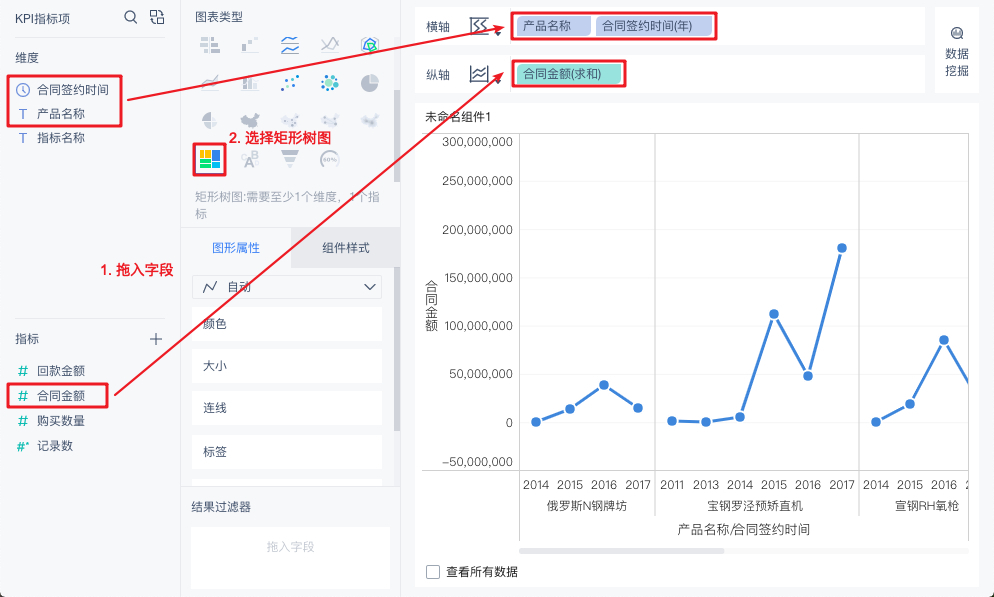

新建组件并选择销售DEMO业务包下的KPI指标项表，将待分析区域维度下的字段“产品名称”、“合同签约时间”拖入横轴中，将指标下的字段“合同金额”拖入纵轴中，在图表类型下选择矩形树图。

注：该矩形树图必须在横纵轴中有大于等于1个维度、1个指标字段才能选择，否则图表类型下的矩形树图将灰化无法点击。

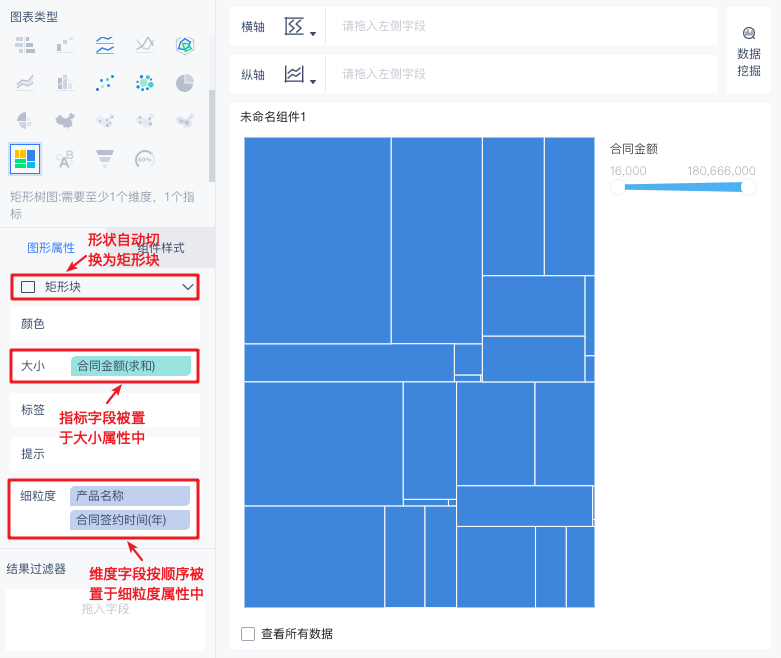

选择该图表类型后，图形属性下形状自动切换为矩形块，维度字段按照顺序被添加到细粒度中，指标字段添加到大小属性中。如下图：



此时矩形树图即创建成功，我们还可以为该矩形树图调整颜色、标签提示、设置组件样式等，如下图，详细操作步骤请参考图形属性和组件样式。



2.2 多维矩形树图

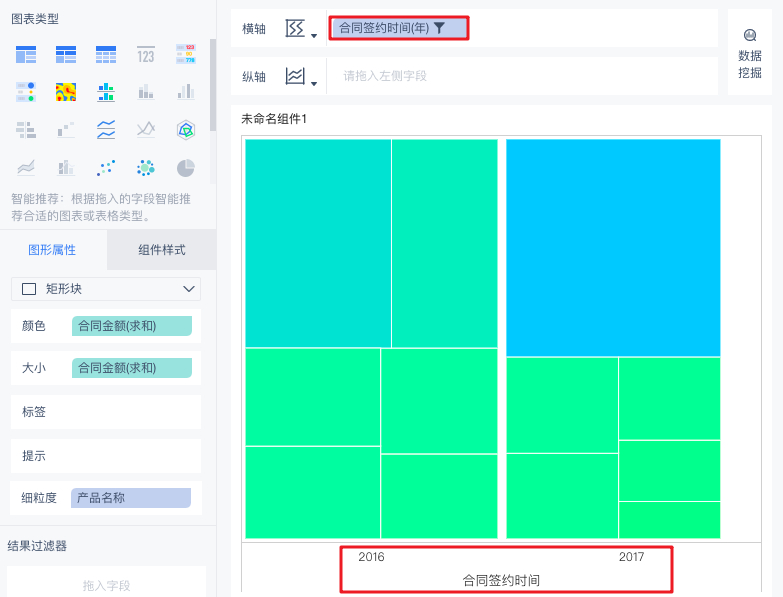

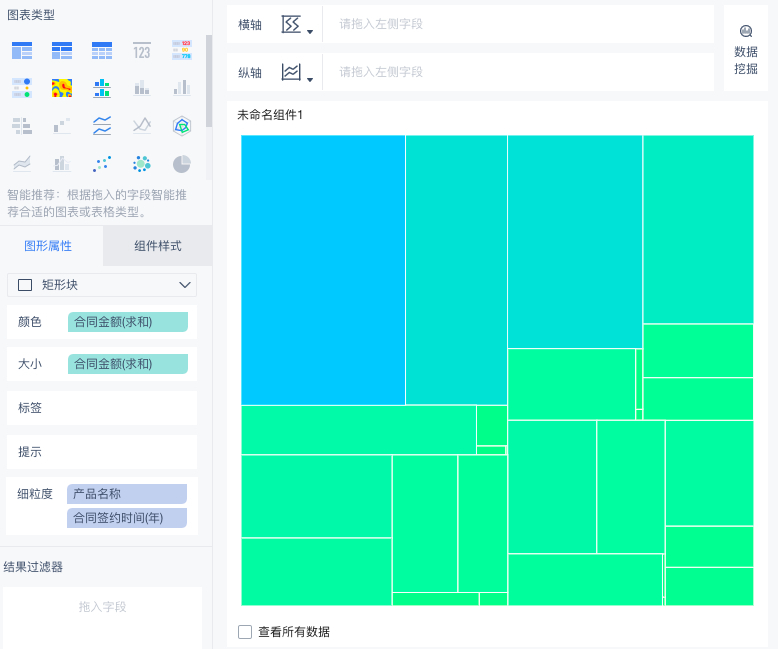

横纵轴也可以拖入更多维度或指标字段以增加图表的展示内容。比如我们直接将合同签约时间字段拖拽至横轴，并过滤出2016、2017年的数据，则在图表中按照年份显示了不同产品的合同金额矩形块分布，如下图：



词云

1、描述

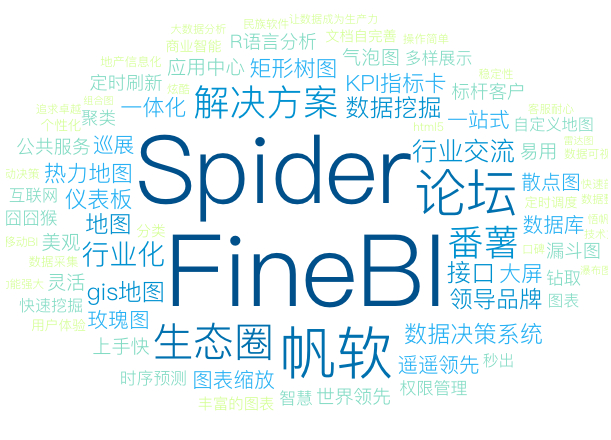

词云是一种直观展示数据频率的图表类型，可以对出现频率较高的“关键词”予以视觉上的突出，形成“关键词云层”，从而过滤掉大量的文本信息，使浏览者只要一眼扫过文本就可以领略重点。效果如下图所示：

词云图的基本要求：

图表效果	维度字段	指标字段
词云	1	1

2、操作步骤

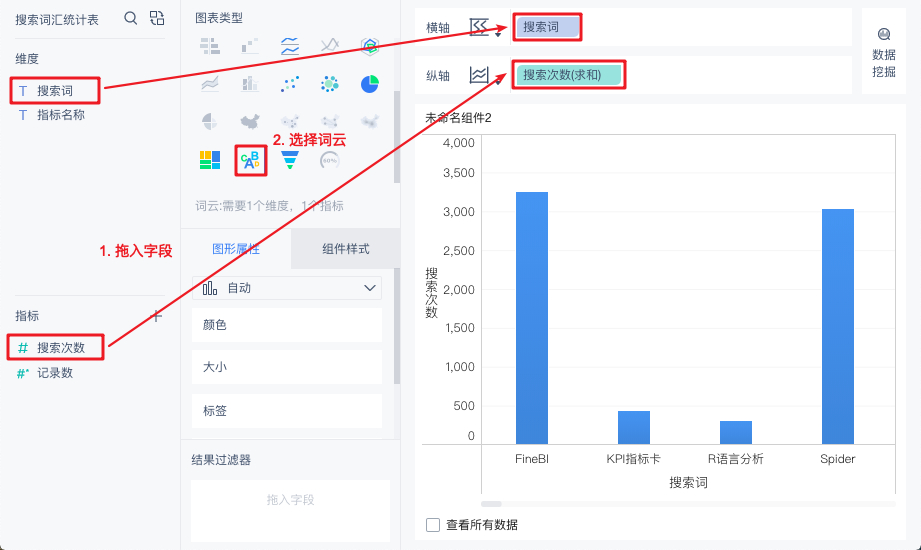

新建组件并选择样式数据业务包下的搜索词汇统计表，将待分析区域维度下的字段“搜索词”拖入横轴中，将指标下的字段“搜索次数”拖入纵轴中，在图表类型下选择词云图。

注：该词云图必须在横纵轴中有1个维度、1个指标字段才能选择，否则图表类型下的词云图将灰化无法点击。

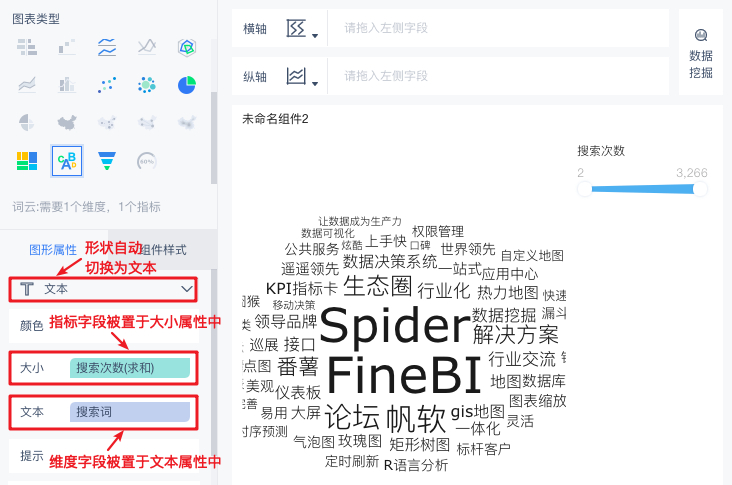

选择该图表类型后，图形属性下形状自动切换为文字，维度字段被添加到文本中，指标字段添加到大小属性中。如下图：

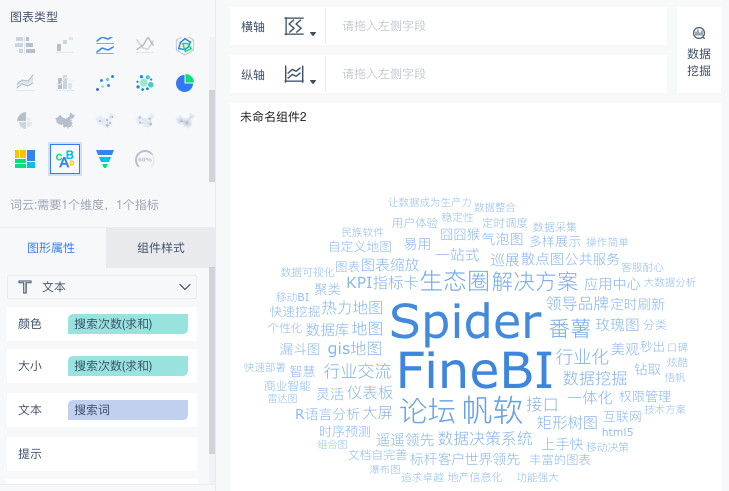

此时词云图即创建成功，我们还可以为该词云图调整颜色、大小、标签提示、设置组件样式等，如下图，详细操作步骤请参考图形属性和组件样式。横纵轴也可以拖入更多维度或指标字段以增加图表的展示内容。



多层饼图

1、描述

多层饼图指的是具有多个层级，且层级之间具有包含关系的饼状图表。多层饼图适合展示具有父子关系的复杂树形结构数据，如地理区域数据、公司上下层级、年月日时间层级等等。效果如下图所示：

多层饼图的基本要求：

图表效果	维度字段	指标字段
多层饼图	>=1	1

2、操作步骤

新建组件并选择销售DEMO业务包下的地区数据自助数据集，将待分析区域维度下的字段“省份”、“城市”拖入横轴中，将指标下的字段“合同金额”拖入纵轴中，在图表类型下选择矩形树图。

注：该矩形树图必须在横纵轴中有大于等于1个维度、1个指标字段才能选择，否则图表类型下的矩形树图将灰化无法点击。

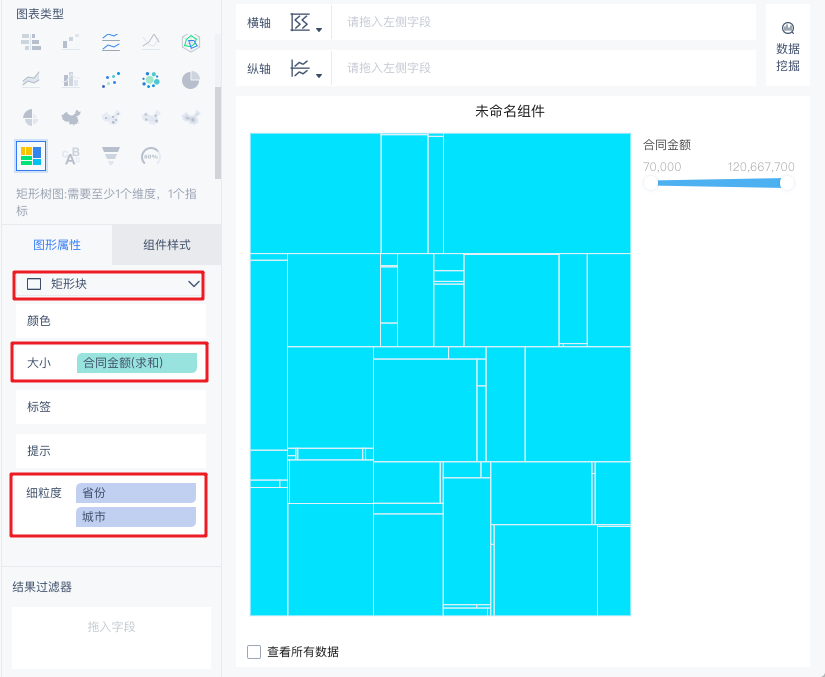

选择该图表类型后，图形属性下形状自动切换为矩形块，维度字段按照顺序被添加到细粒度中，指标字段添加到大小属性中。如下图：

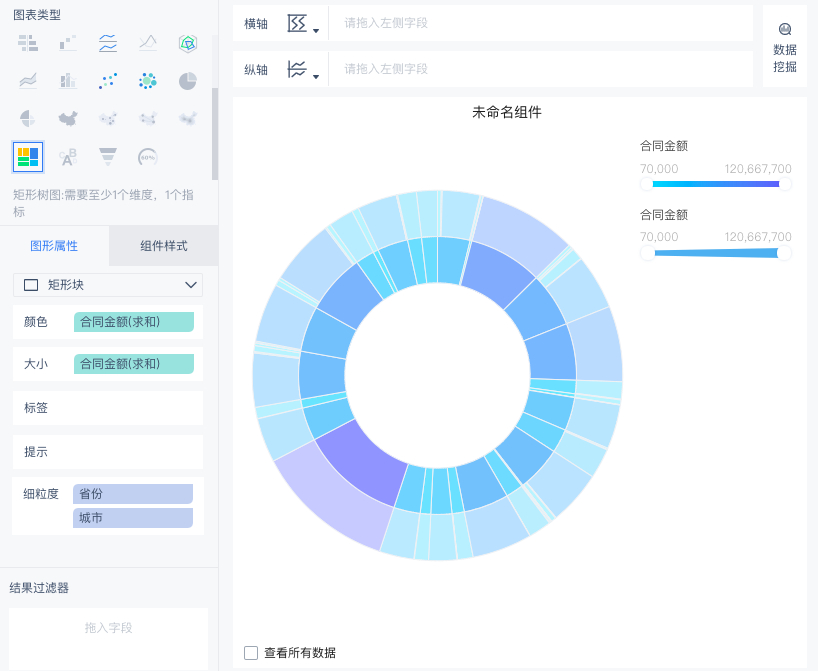

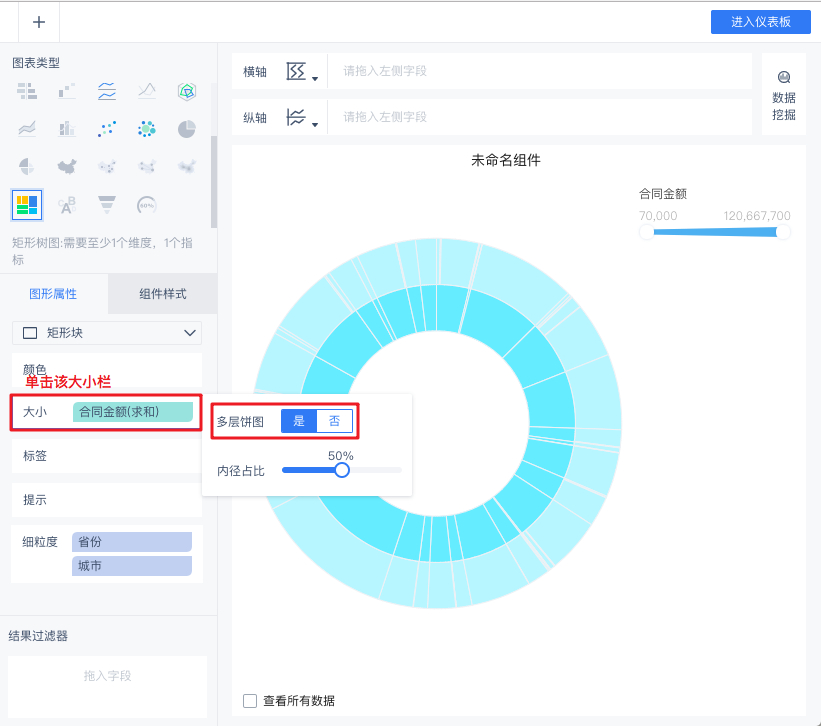

单击图形属性下的大小栏，选择切换成多层饼图，如下图，多层饼图的默认内径占比为50%，拖动可调整占比。

此时多层饼图即创建成功，我们还可以为该多层饼图调整颜色、内径大小、标签、提示、设置组件样式等，如下图，详细操作步骤请参考图形属性和组件样式。横纵轴也可以拖入更多维度或指标字段以增加图表的展示内容。
