OpenStack原理及在华为云中的应用

1、什么是openstack

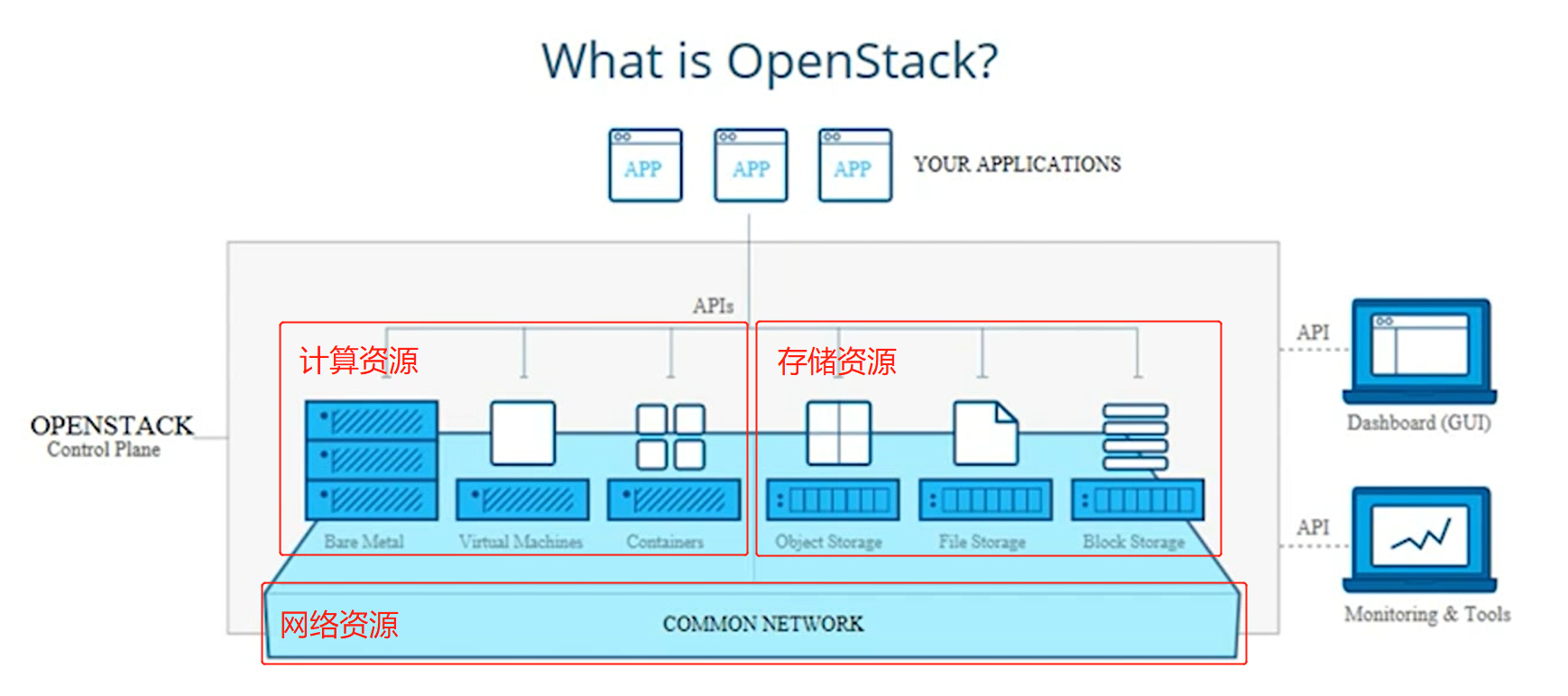

OpenStack is a cloud operating system that controls large pools of compute, storage, and networking resources throughout a datacenter, all managed through a dashboard that gives administrators control while empowering their users to provision resources through a web interface.

来源: https://www.openstack.org/software/

翻译：openstack是一个云操作系统，控制着一个大规模（数据中心级别）的资源池，资源池包含计算、存储和网络。给管理员提供一个仪表盘去控制资源池里所有资源，最终用户可以通过web页面下发（获得）这些资源。

Bare Metal：物理服务器  Virtual Machines：虚拟机  Containers：容器

Object Storage：对象存储  File Storage：文件存储  Block Storage：块存储

Dashboard(GUI)：仪表盘  Monitoring & Tools：监控工具

YOUR APPLICATIONS：用户的程序

Control Plane：控制平面

2、云与操作系统

虚拟化与云计算的区别

虚拟化是将物理资源分配给多个虚拟机，提高硬件资源利用率，重点在于分配物理资源的能力

云计算通过管理众多云虚拟机对外提供服务，重点在于提供服务。并且能够多租户之间隔离，按需使用、按量计费

操作系统功能

云也被当成操作系统，因为它也提供了：资源抽象、资源分配与负载调度、应用生命周期管理、系统运维、人机交互

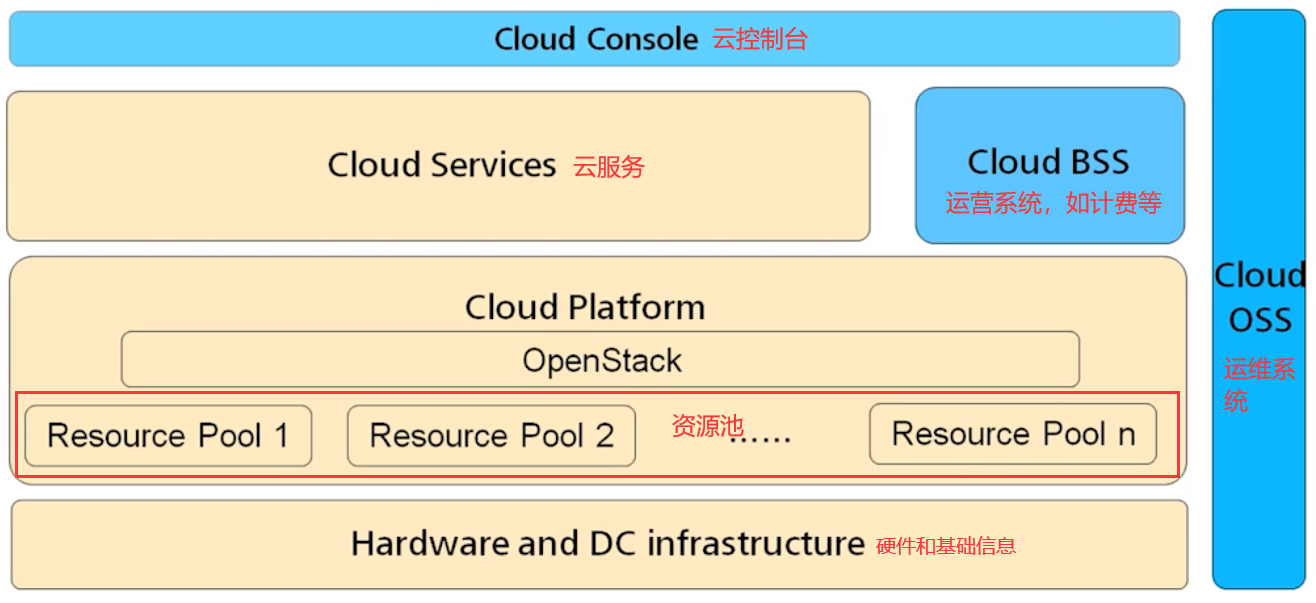

3、openstack的定位

OpenStack只是云计算系统的控制面

为了构建一个云，我们还需要很多东西：

#资源池由虚拟化软件构造而来，如KVM、qemu、Xen、华为FusionSphere中的FusionCompute

4、openstack的设计理念

开放

1.开源。

2.尽最大可能重用已有开源项目。

灵活

1.不使用任何不可替代的私有/商业组件（如华为云用GaussDB替代MySQL）。

2.大量使用插件化方式进行架构设计与实现。

可拓展

1.由多个相互独立的项目组成。

2.每个项目包含多个独立服务组件。

3.无中心架构。

4.无状态架构（高可用）。

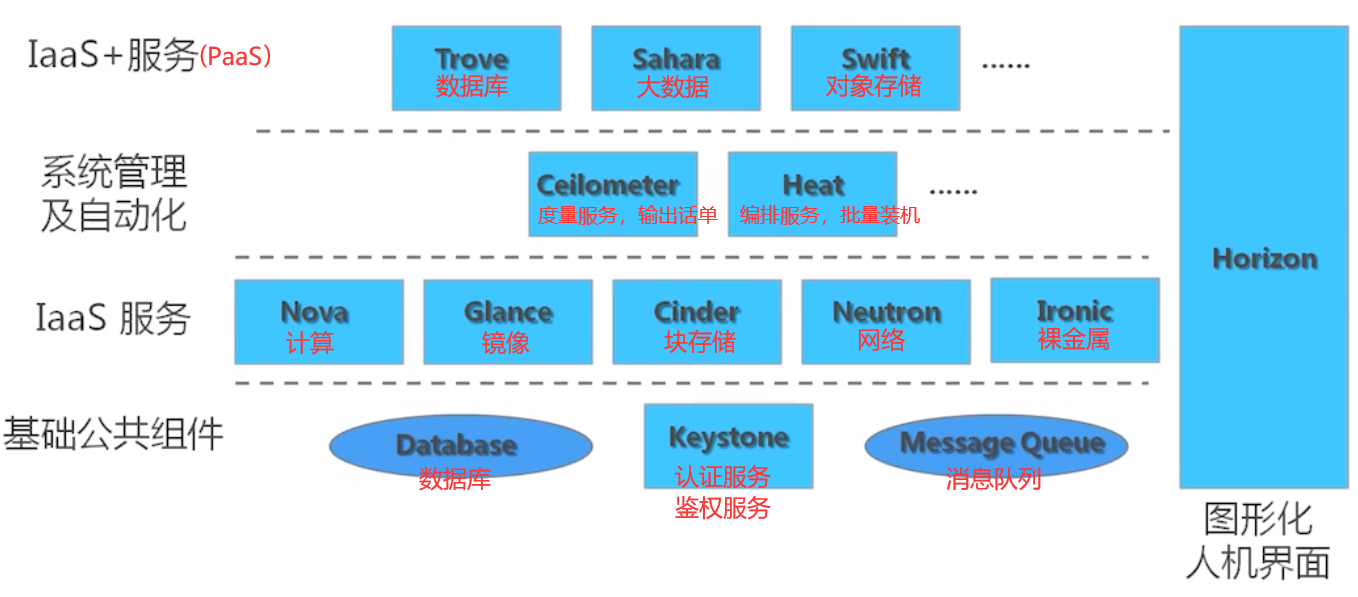

5、openstack的项目分层

#数据库默认为MySQL；消息队列默认为RabbitMQ

#华为云使用自己写的Console页面代替Horizon

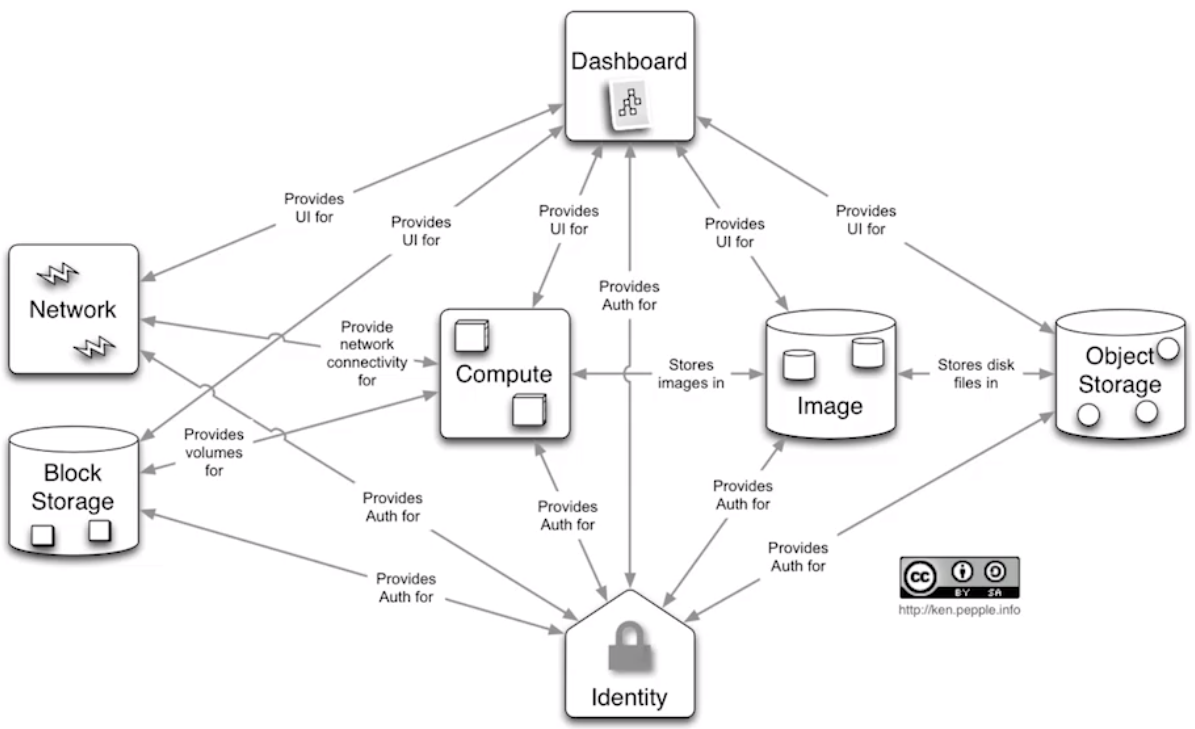

6、openstack各主要项目间相互关系

在Dashboard[Horizon]上申请一台云虚拟机流程：Network[Neutron]提供网络，Block Storage[Cinder]提供卷，image[Glance]提供操作系统镜像（image不存储镜像，只存镜像目录，镜像实际存储在Object Storage[Swift]），然后交由Compute[Nova]创建虚拟机。在这个过程中Identity[Keystone]为各个独立的服务提供认证、鉴权服务。

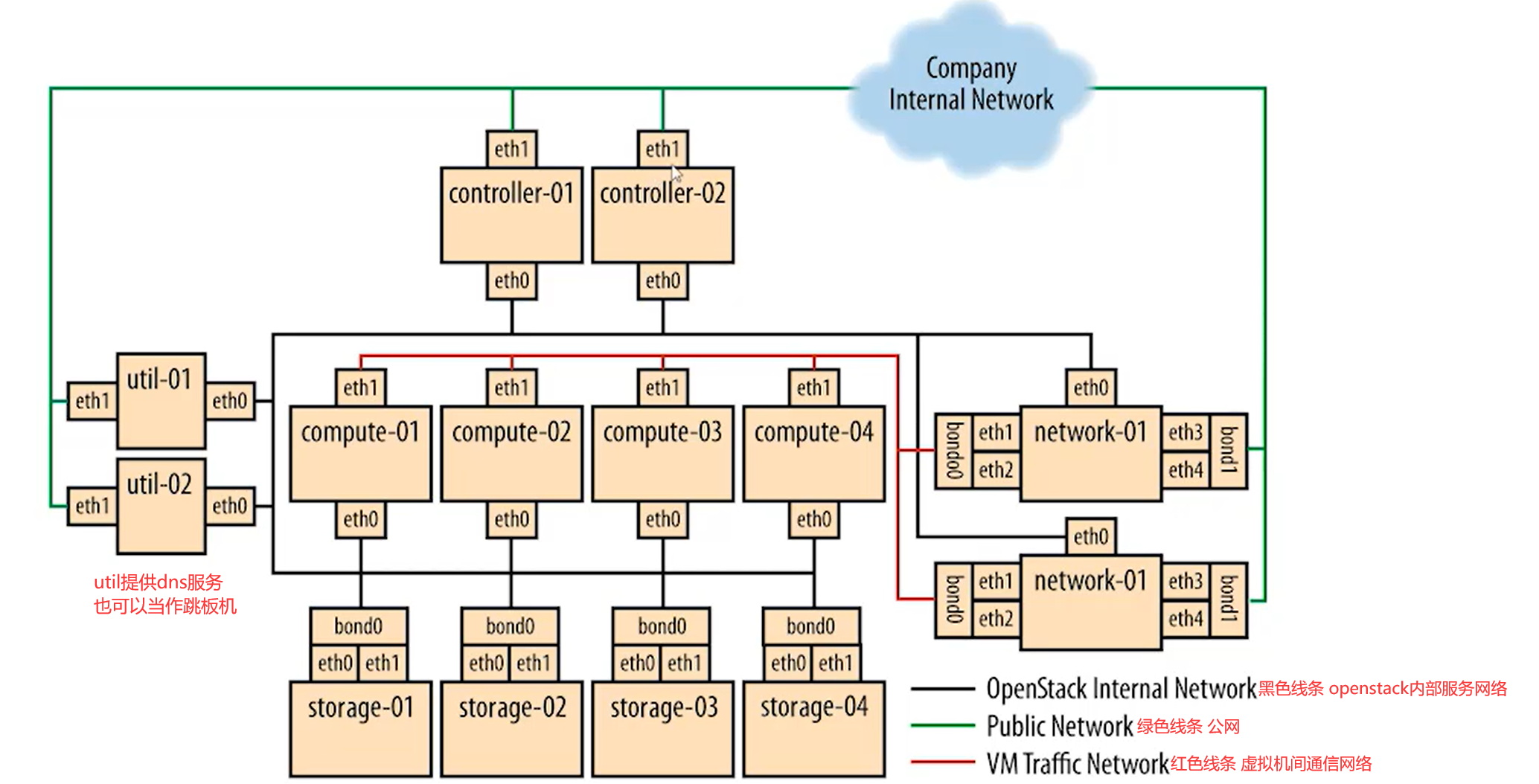

7、openstack的物理部署示例

8、nova是什么

OpenStack中提供计算资源服务的项目

Nova负责：

•   虚拟机生命周期管理
•   其他计算资源生命周期管理

Nova不负责：

•   承载虚拟机的物理主机自身的管理
•   全面的系统状态监控

Nova是OpenStack事实上最核心的项目

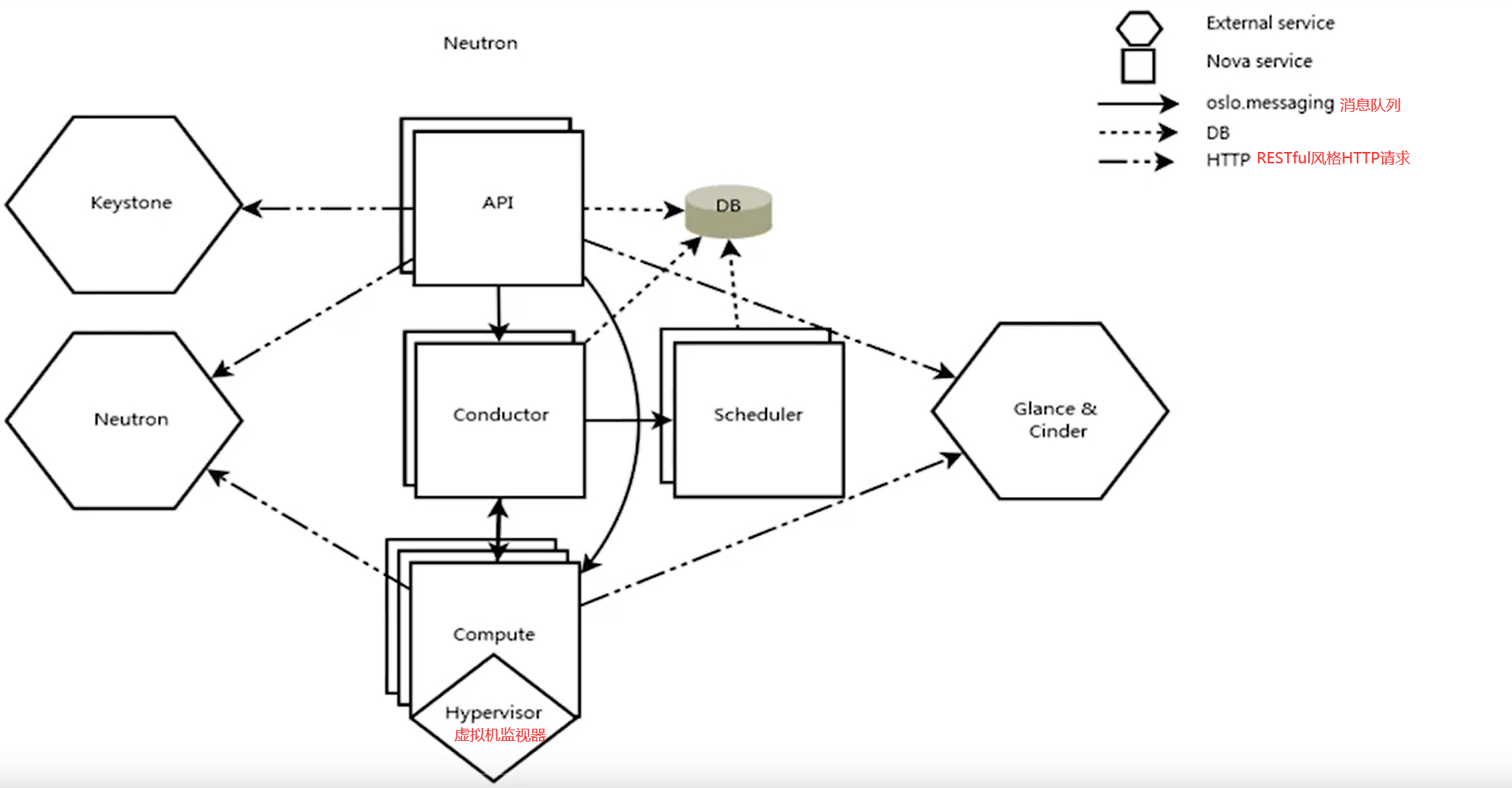

9、nova逻辑架构

API接收简单用户请求(开关虚拟机)->Compute(计算节点)处理请求

API接收复杂用户请求(创建虚拟机)->Conductor(指令器)->Scheduler(调度器)选择空闲的Compute->Conductor发送指令给Compute

Compute中实际执行指令的是Hypervisor(虚拟机监视器)

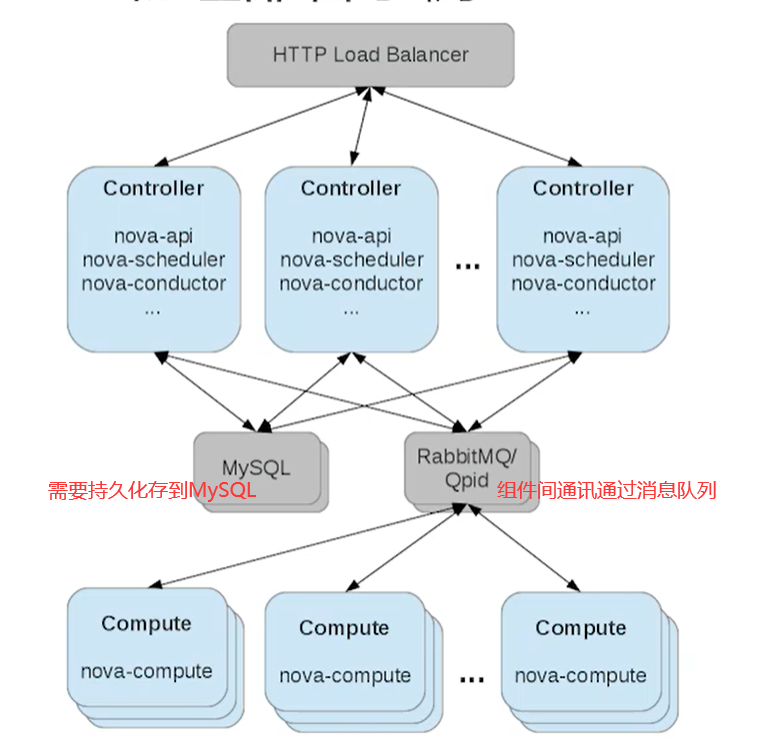

10、nova物理部署示例

无中心结构、可水平扩展

通常将nova-api、nova-scheduler、nova-conductor组件合并部署在控制节点上

通过部署多个控制节点实现HA和负载均衡

通过增加控制节点和计算节点实现简单方便的系统扩容

11、nova中的核心概念

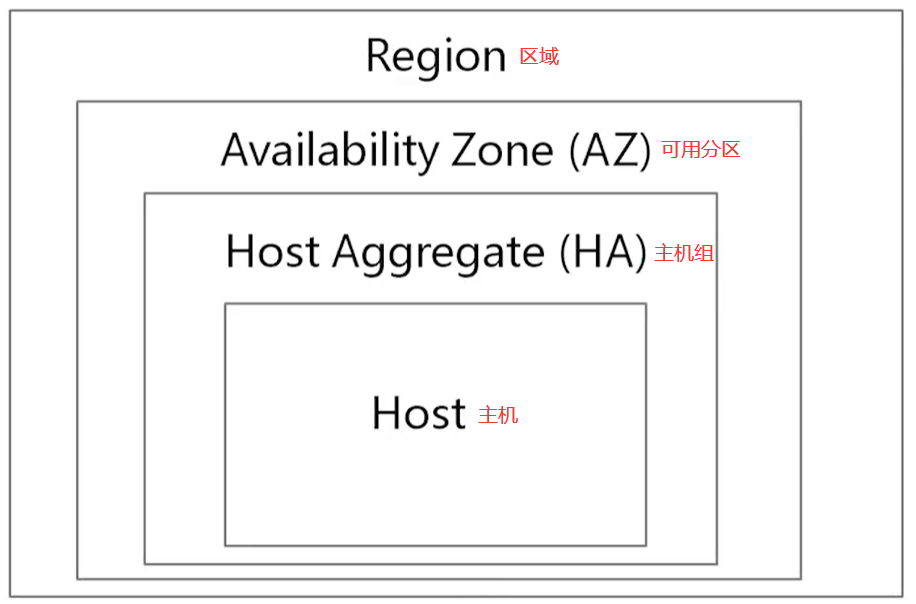

区域：地理概念，如东北区、华北区、华东区、华南区等。推荐用户就近获取资源

可用分区：一个区域内有多个可用分区，一个分区内有一个或多个数据中心，一个分区内使用同一套电力、网络等系统。推荐用户在不同可用区域做主备，提高可靠性，即使一个区域断电，也不影响备机继续提供服务

主机组：对用户不可见，一个分区内有多个主机组，将相同规格的主机归入一个主机组，如高cpu的主机、高内存的主机，根据用户业务调度对应的主机组进行服务

主机：对用户不可见，主机组内部有多台主机

名称	简介	说明
Server/Instance	虚拟机	Nova管理提供的云服务资源。Nova中最重要的数据对象。
Server metadata	虚拟机元数据	通常用于为虚拟机附加必要描述信息。key/value。
Flavor	虚拟机规格模板	用于定义一种虚拟机类型，如一种具有2个VCPU、4GB内、40GB本地存储空间的虚拟机。Flavor由系统管理员创建，供普通用户在创建虚拟机时使用。
Quota	资源配额	用于指定租户最多能够使用的逻辑资源上限。
Hypervisor / node	节点	对于KVM、Xen等虚拟化技术，一个node即对应于一个物理主机。对于vCenter , 一个node对应于一个cluster。
Host	主机	对于KVM、Xen等虚拟化技术，一个host即对应于一个物理主机，同时对应于一个node。对于vCenter,一个host对应于—套vCenter部著。
Host Aggregate	主机聚合	—个HA内包含若干host。一个HA内的物理主机通常具有相同的CPU型号等物理资源特性。
Server Group	虚拟机亲和性/反亲和组	同一个亲和性组的虚拟机，在创建时会被调度到相同的物理主机上。同一个反亲和性组的虚拟机，在创建时会被调度到不同的物理主机上，如主备系统。

12、nova的典型操作

分组	说明
虚拟机生命周期管理	虚拟机创建、删除、启动、关机、重启、重建、规格更改、暂停、解除暂停、挂起、继续、迁移、在线迁移、锁定、解锁、疏散，拯救，解拯救，搁置，删除搁置，恢复搁置，备份，虚拟机导出镜像、列表、详细信息、信息查询更改，密码修改
卷和快照管理操作	本质上是对Cinder API的封装。卷创建、删除、列表、详细信息查询。快照创建、删除、列表、详细信息查询
虚拟机卷操作	虚拟机挂卷、虚拟机卸卷、虚拟机挂卷列表、虚拟机挂卷详细信息查询
虚拟网络操作	本质上是对Neutron API的封装。虚拟网络创建、删除、列表、详细信息查询
虚拟机虚拟网卡操作	虚拟机挂载网卡、虚拟机卸载网卡、虚拟机网卡列表。
虚拟机镜像的操作	本质上是对Glance API的封装，支持镜像的创建、删除、列表、详细信息查询。
虚拟机HA	自研虚拟机的可靠性操作。可手动触发(FS5.1)。
其他资源其他操作	Flavor，主机组，keypairs , quota等

13、cinder是什么

为云平台提供统一接口，按需分配的，持久化的块存储服务。

核心功能是对卷的管理，允许对卷、卷的类型、卷的快照、卷备份进行操作。

为后端不同的存储设备提供了统一的接口，不同的块设备服务厂商在Cinder 中实现其驱动支持以与OpenStack进行整合。

14、cinder的逻辑架构

#右侧nova的架构漏写了Nova-Conductor

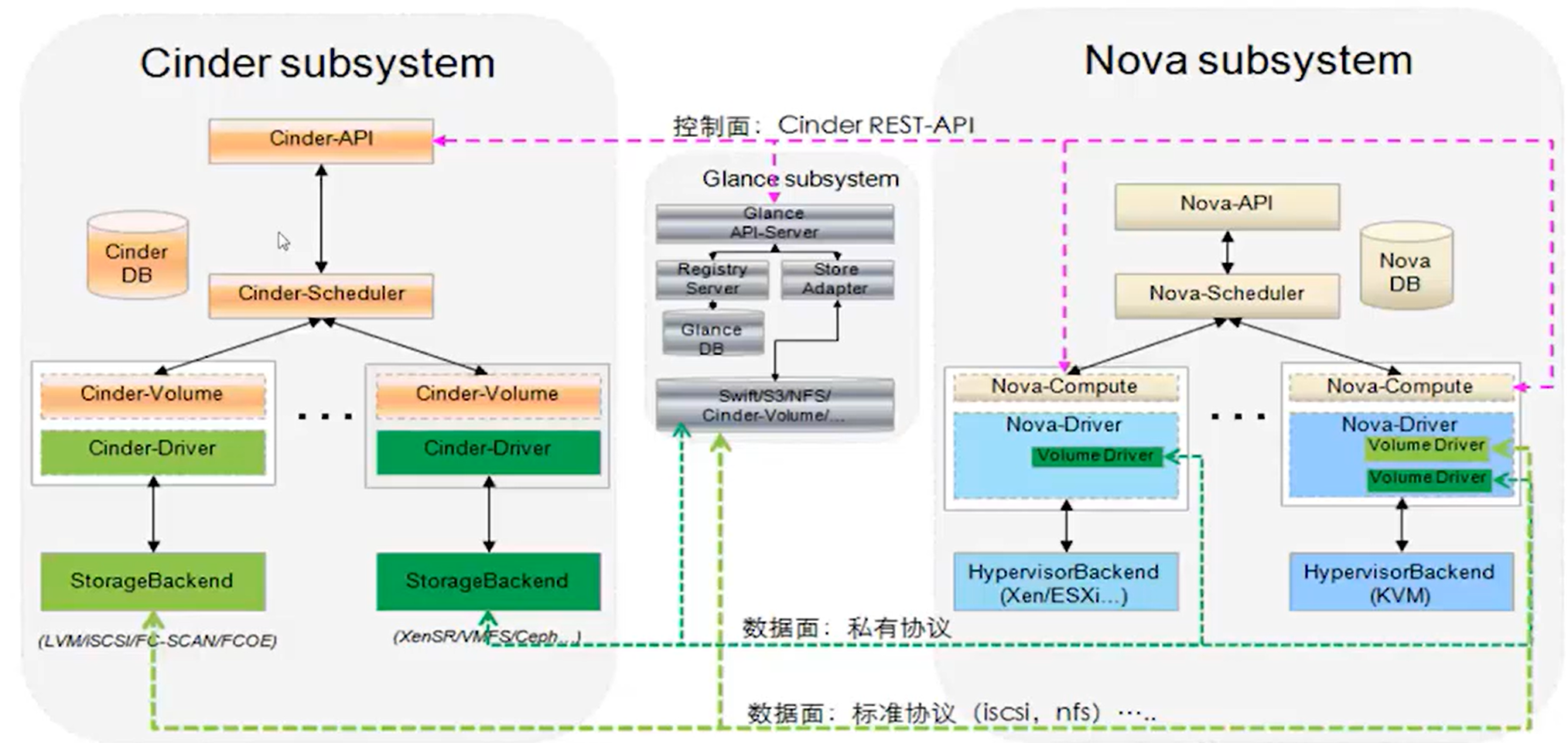

Cinder-API：接收外部请求、参数解析、配额检查

Cinder-Scheduler：调度器

Cinder-Volume：执行器，和Nova-Compute同级别

Cinder-Driver：驱动器

StorageBackend：后端存储

Nova在创建虚拟机到Nova-Compute这一步的时候Nova-Compute向Cinder-API发出创建卷请求，StorageBackend（后端存储）最终创建出这个卷，然后由Nova中的Volume Driver访问这个卷，访问过程中使用的是数据面的协议，不需要经过管理面（openstack）

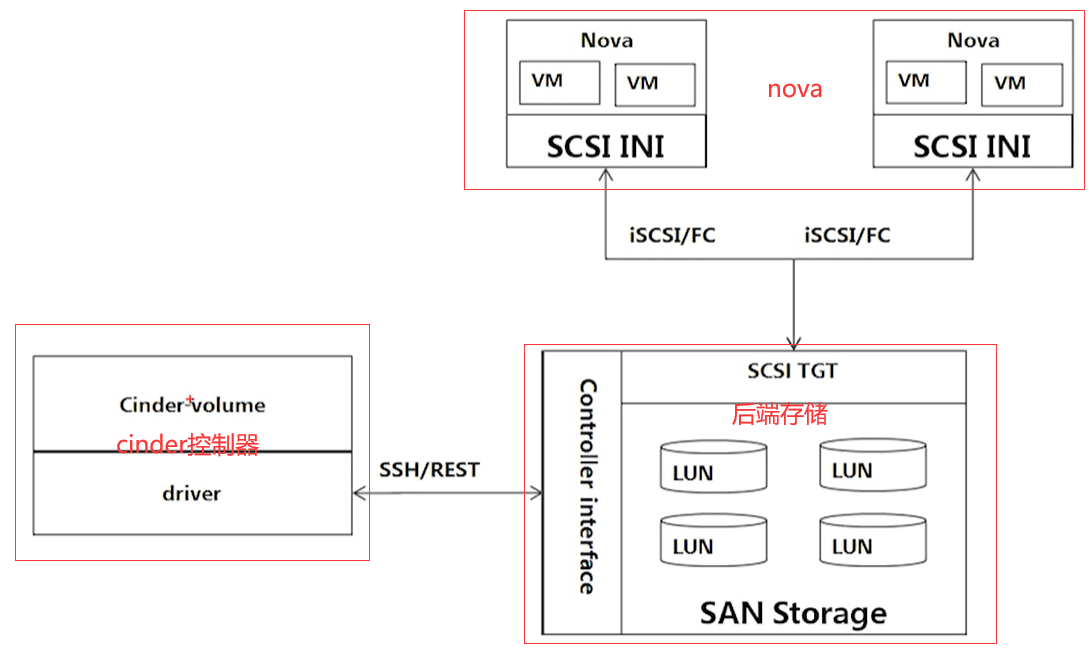

15、cinder的典型组网（SAN存储）

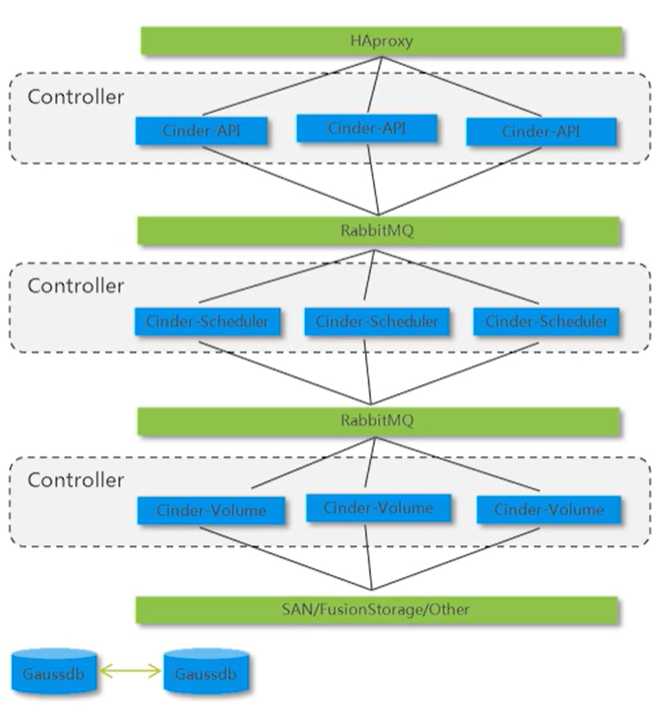

16、cinder物理部署示例

Cinder-API通过负载均衡对外提供服务

Cinder内部通过消息队列通信

Cinder-Volume部署在管理面，管理后端存储，如SAN、华为FusionStorage等

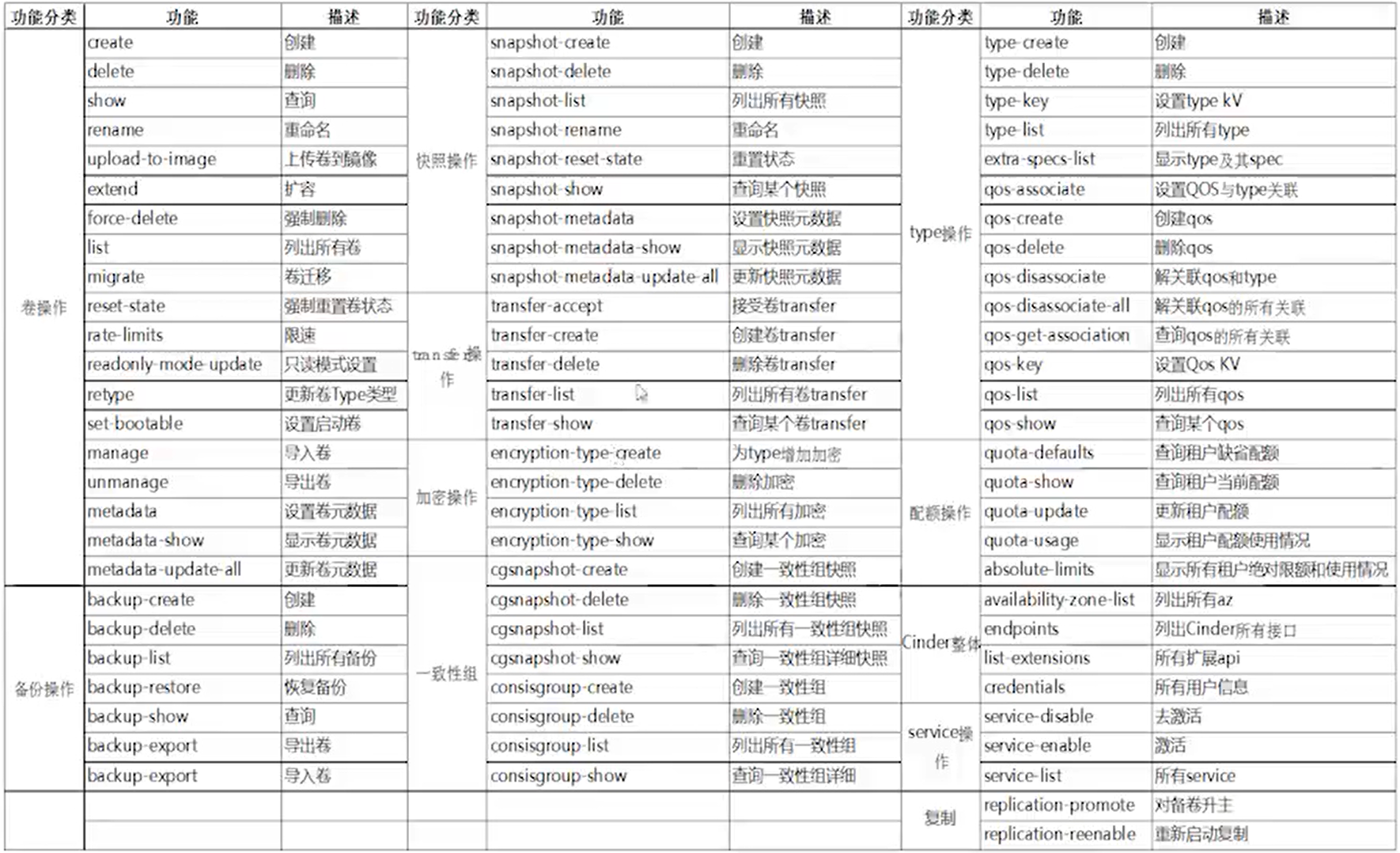

17、cinder的典型操作

18、neutron是什么

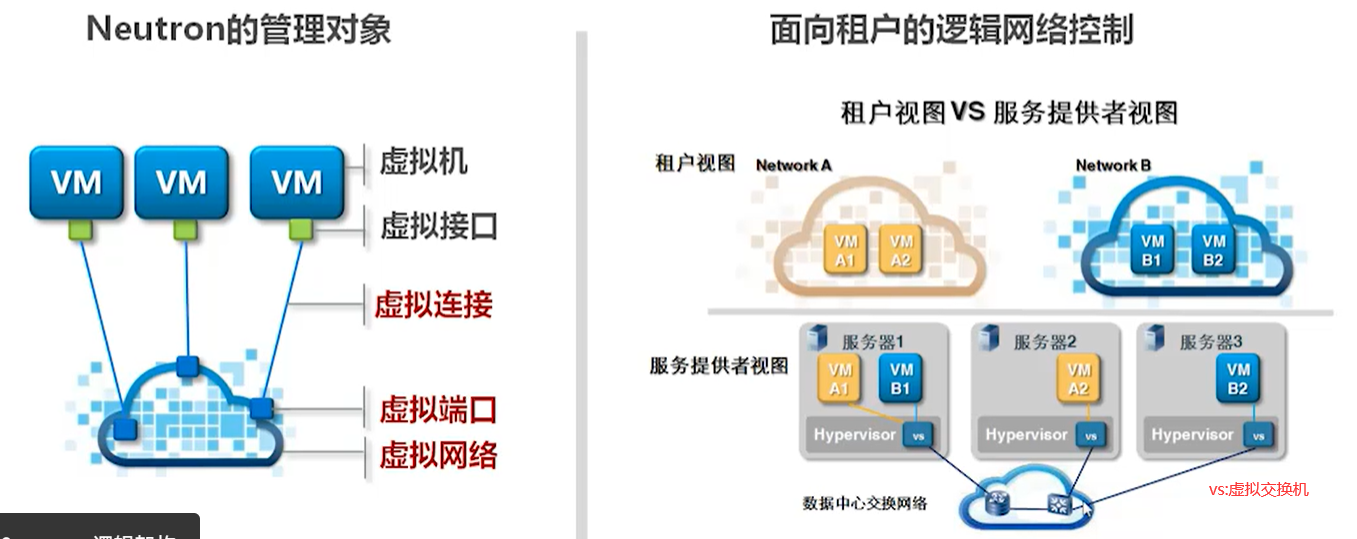

网络连接即服务(network connectivity as a service)

#在服务提供者视图中，neutron可以用vs使处于不同物理机的VM虚拟机属于同一网络

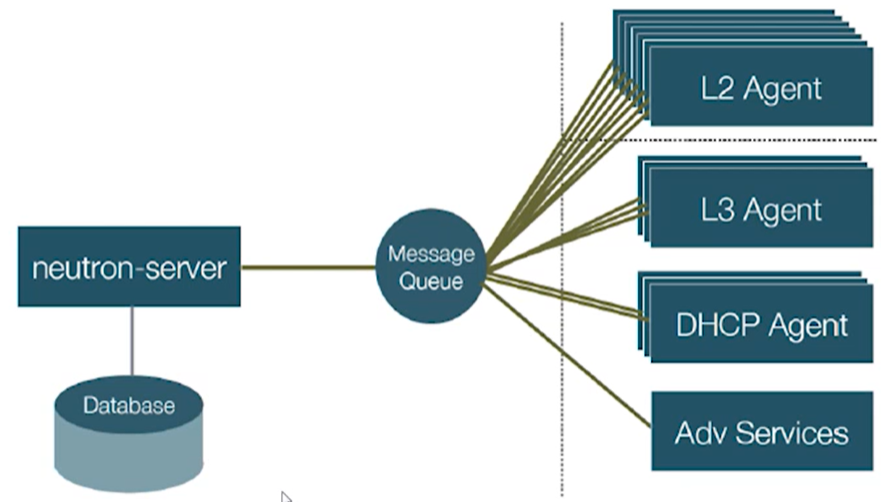

19、neutron逻辑架构

#Neutron-Server -> Core Plugin -> 各种Advanced Service Plugin：L3 Service Plugin、lB Service Plugin、Firewall、VPN

#各种Agent：L2 ( ovs-agent )、L3 Agent、DHCP Agent、MetaData Agent

L2 Agent：二层网络服务，提供基础服务，部署在所有计算节点

L3 Agent：三层网络服务，提供IP、交换、路由服务，根据业务情况部署在网络节点或者计算节点，华为云部署在计算节点

DHCP Agent：DHCP服务

Adv Services：高级网络服务，如负载均衡

neutron组件之间通过消息队列通信

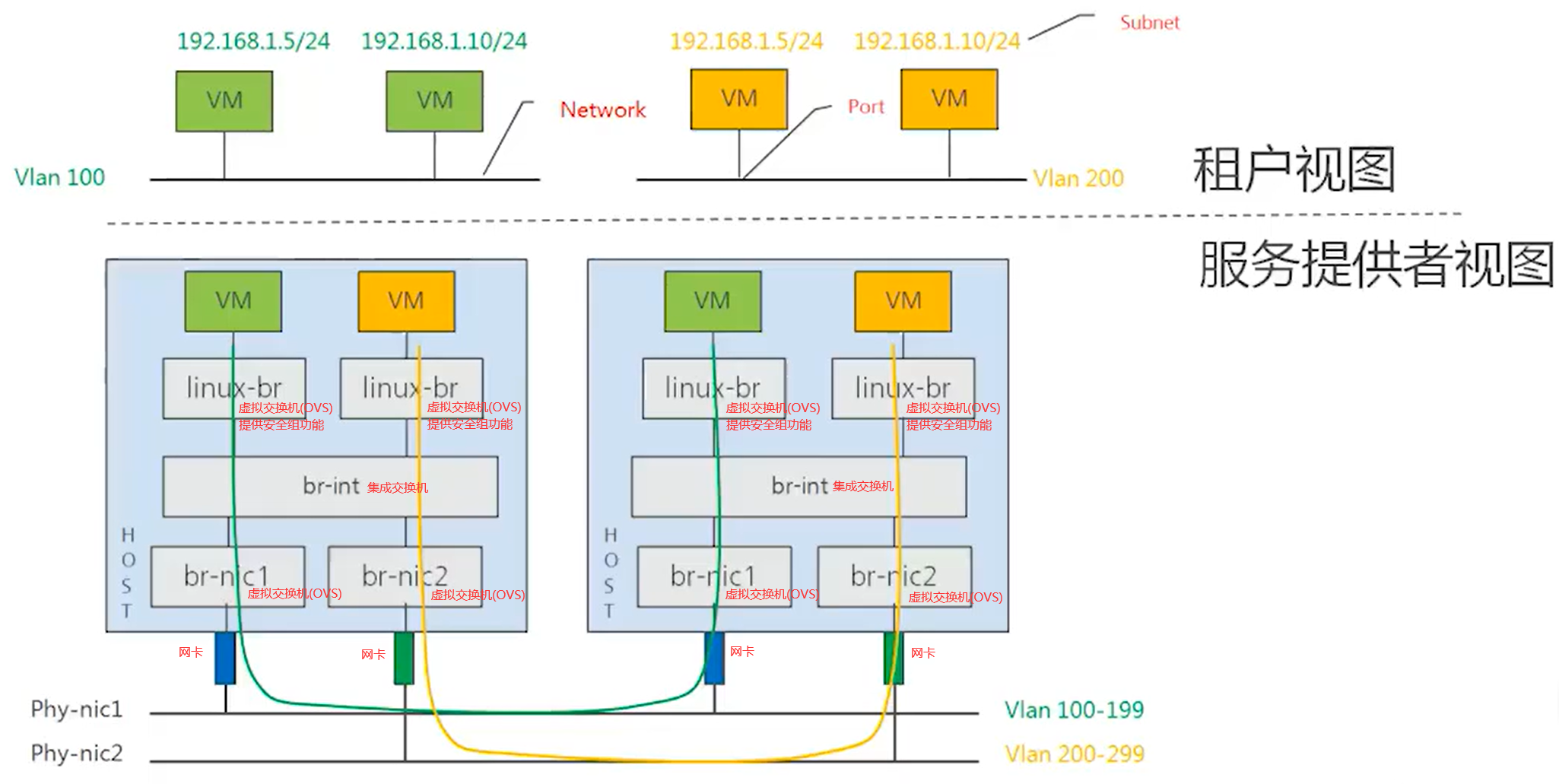

20、neutron网络虚拟化实现原理

在二层网络中Vlan100和Vlan200是两个不同的网络，因此在三层网络这里，使用Vlan100和使用Vlan200的虚拟机即使IP在同一网段也是不能通信的，做到了虚拟机间网络隔离。

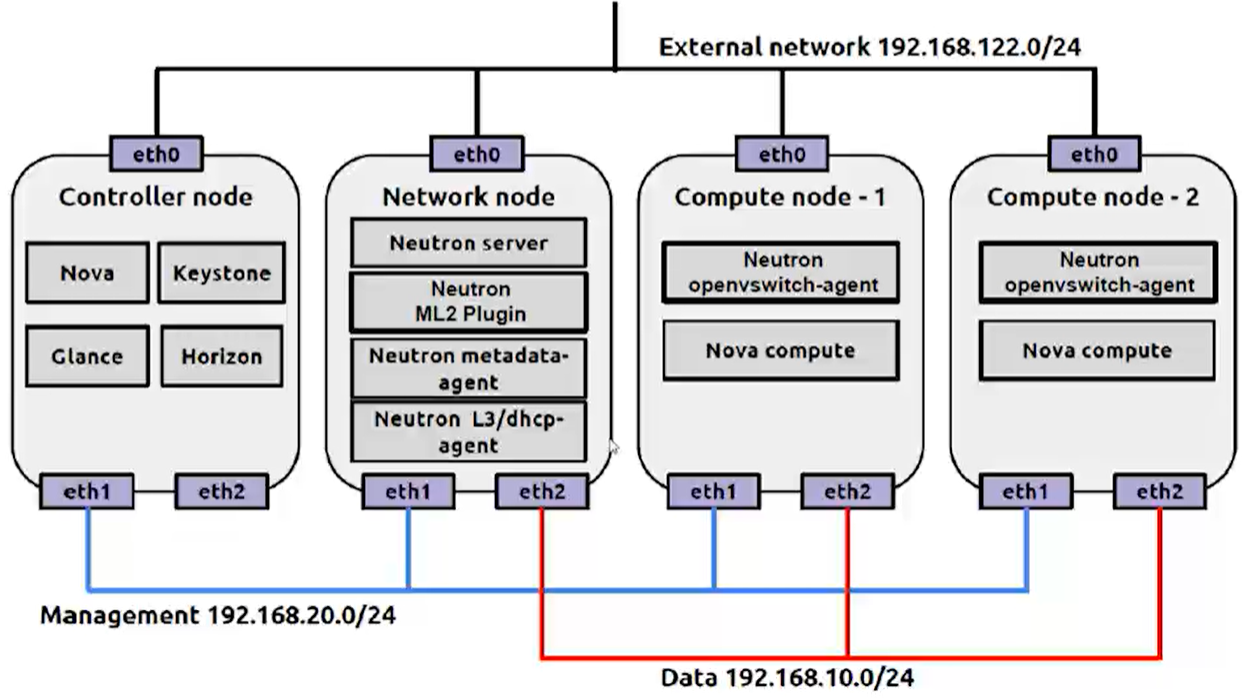

21、neutron物理部署示例

#实际使用中Neutron server一般放到Controller node

#Neutron openvswitch-agent就是L2 Agent

#蓝色线：管理面网络

#红色线：数据面网络

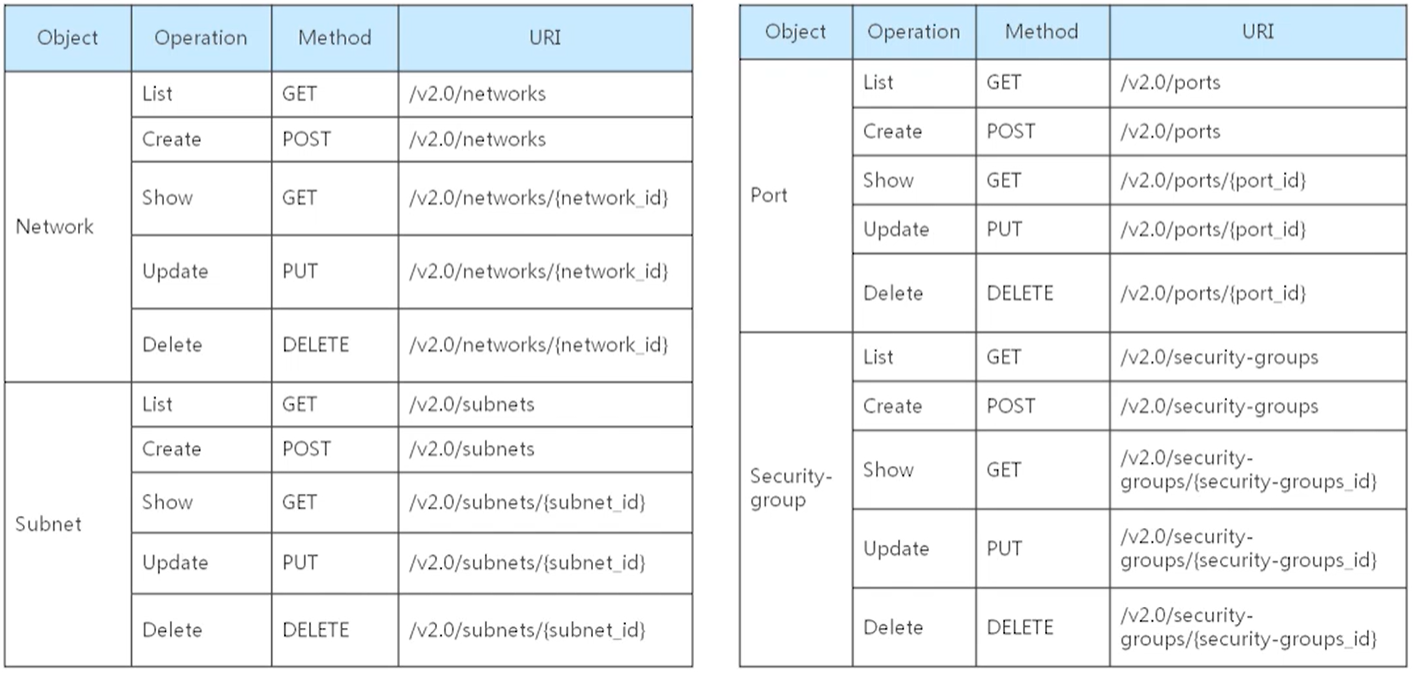

22、neutron的典型操作
