海康Visionmaster-3D工具-匹配-深度图

匹配-深度图工具使用深度图建模区域的X、Y方向信息及深度信息作为基准，与相匹配的深度图同个区域进行对比，从而可以得出两张图片的偏移信息，可搭配位置修正-深度图模块，用于后续3D模块的位置修正。双击匹配-深度图模块可进行参数配置，包括基本参数、特征模板、运行参数和结果显示等几个参数设置模块。

1、基本参数

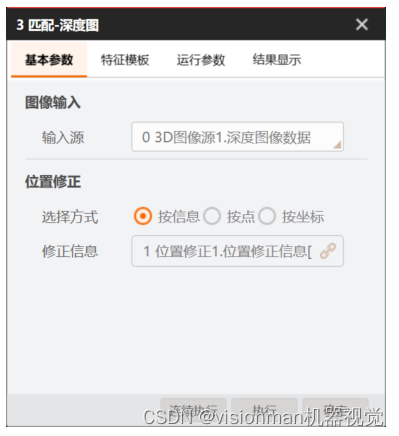

基本参数处可进行图像输入和位置修正相关设置。
在这里插入图片描述
图像输入：选择本工具处理图像的输入源，此处输入图像必须为3D深度图。
位置修正：3D匹配依托于2D位置修正，此处需要选择位置修正的方式。
按信息：可直接订阅位置修正信息。
按点：可拆开订阅位置修正信息中的基准点/运行点以及对应的角度和尺度信息。
按坐标：可拆开订阅位置修正信息中的坐标及对应的角度和尺度信息。
2、特征模板

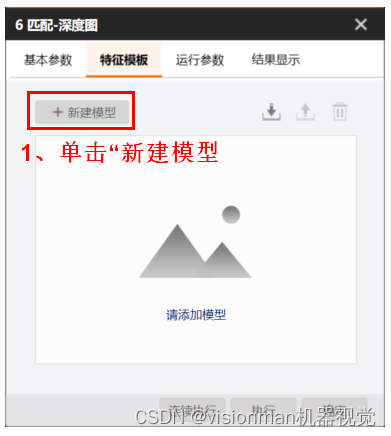

特征模板可以对图像特征进行提取，初次使用时需要创建并编辑模板。选中需要编辑的模板区域，配置好参数后单击确定即可，如下图所示。
在这里插入图片描述

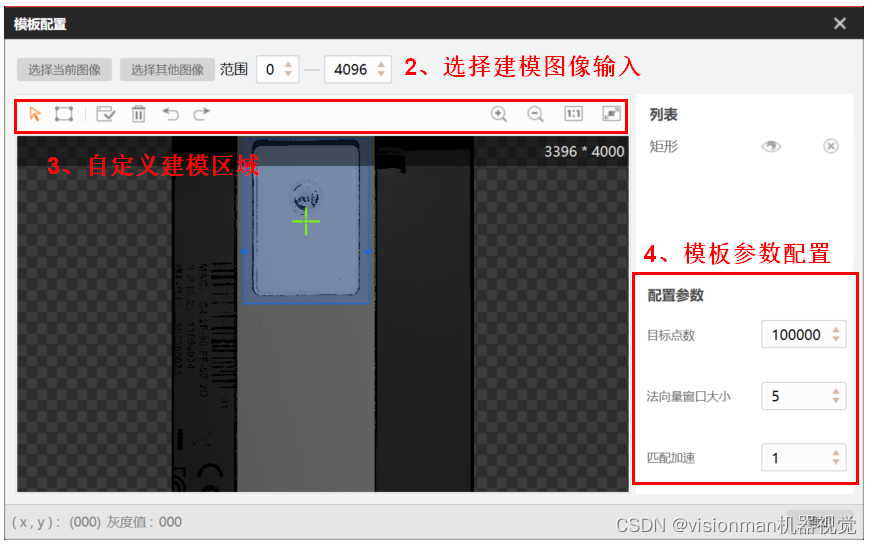

模板配置里区域3的快捷键从左到右依次为移动图像、创建矩形掩膜、生成模型、清空、撤销、返回、放大图像、缩小图像、自适应显示、全屏显示。
