ENSP、GNS3中如何使路由器或交换机桥接到物理网络？

ENSP

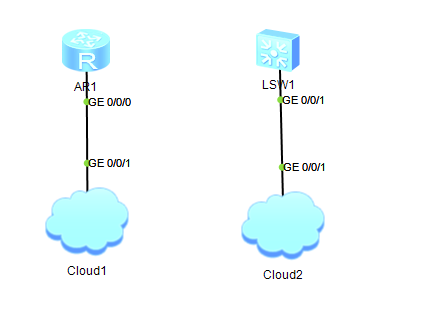

一、实验拓扑

二、物理配置

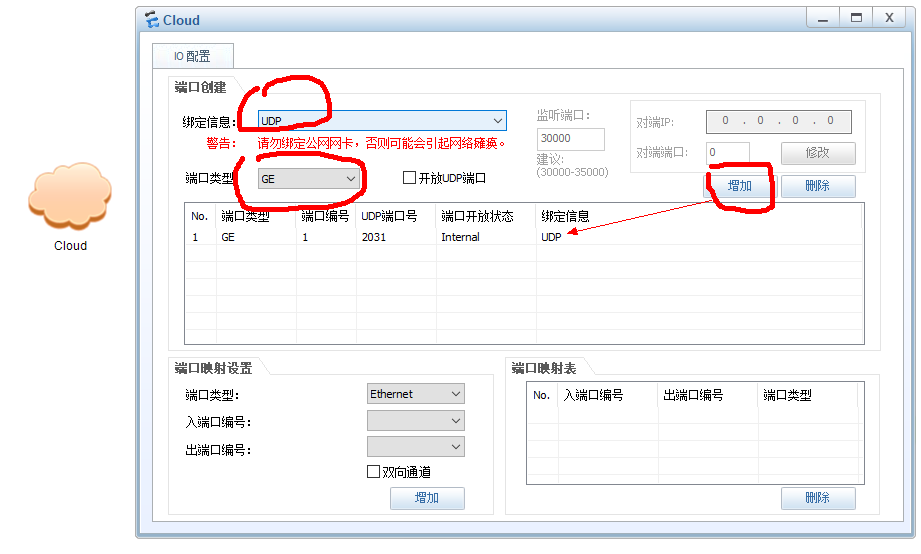

1.为云添加内部接口（UDP端口），注意尽量选择GE端口

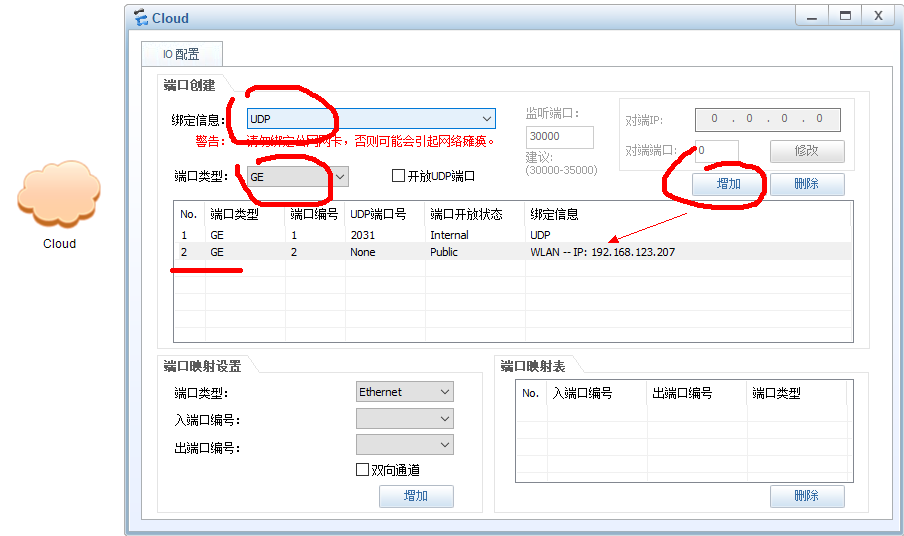

2.为云添加外网端口（这里选择的WLAN）

3.绑定内外网接口（注意选中双向通道）

三、代码配置

1.路由器

①配置端口IP地址，必须与外网属于同一网段

[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.123.66 24

②测试连通性

[Huawei-GigabitEthernet0/0/0]ping 192.168.123.207

2.交换机

①配置端口IP地址，必须与外网属于同一网段

[Huawei]interface Vlanif 1
[Huawei-Vlanif1]ip address 192.168.123.67 24

注意：

如果不能执行配置IP地址的命令，需要执行 undo portswitch 将二层接口转换为三层接口

②测试连通性

[Huawei-GigabitEthernet0/0/0]ping 192.168.123.207

GNS3

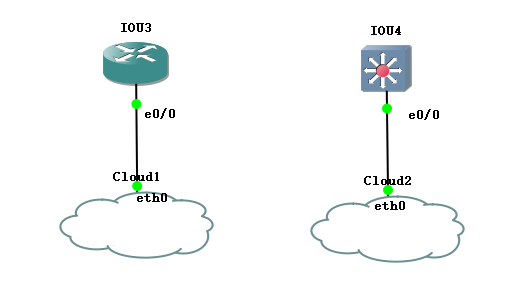

一、实验拓扑

二、物理配置

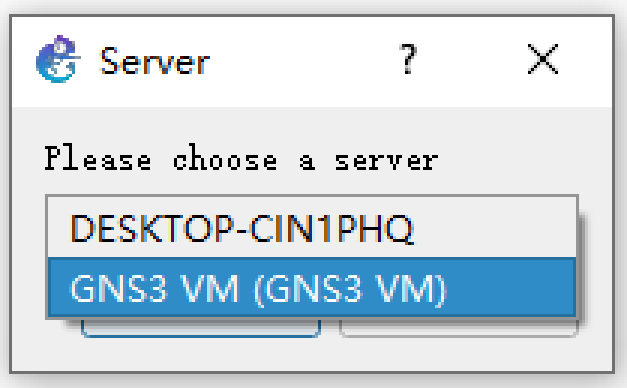

1.添加云配置，选择连接在GNS3 VM（因为笔者的环境是基于GNS3 VM）网络中

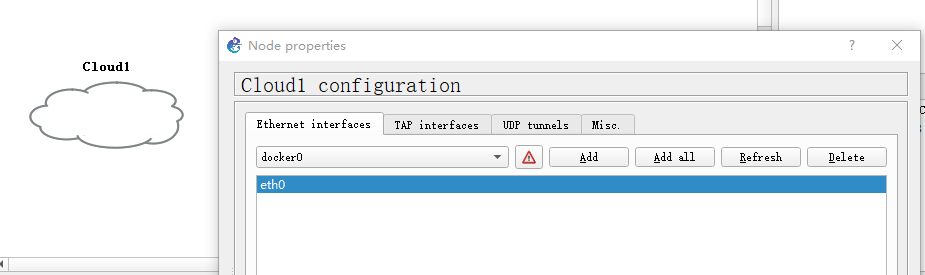

2.选择连接到GNS3 VM的  eth*  或  ens*  网络（如果第一步选的是物理机的话，这里应该选wlan用于同无线局域网通信，或选择以太网与有线以太网通信）

3.将路由器/交换机与云连接

三、代码配置

1.路由器

R(config)#interface Ethernet 0/0
R(config-if)#ip address dhcp
R(config-if)#no shutdown

2.交换机

[S]interface Vlanif 1
[S-Vlanif1]ip address 192.168.123.67 24
