AD对应查找 原理图<-->PCB器件

1. 打开原理图及PCB图，平铺两个页面：**Windows ** -> 垂直平铺

2. 使用交叉探针：工具 -> 交叉探针。快捷键 T+C

• 2.1 按下T+C快捷键，鼠标变成一个十字叉；

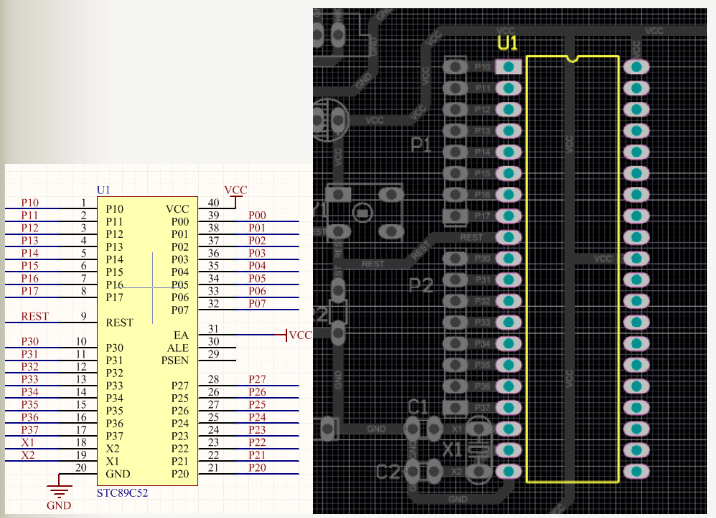

• 2.2 用这个十字叉，在原理图中任意选择一个元件后，就可以找到元件在PCB中对应的封装；
• 2.3 在PCB文件中任意选择一个元件后，就可以找到原理图中对应的元件。
• 2.4 退出此模式：在原理图，先右键点击一下，此时十字叉消失，然后任意单击一个元器件即可退出此模式。


3. 另一种方式：工具 -> 选择PCB器件。快捷键 T+S

• 在原理图中选中一个元件，此时元件会被一个绿色的框框住，然后按下T+S，就会在PCB文件中显示对应的元件了。

引用

• 原理图和PCB元件对应查找--Altium Designer
