AD20批量修改丝印大小、字体

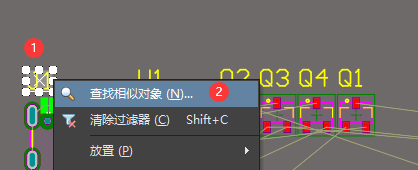

1. 选中其中一个丝印，右键 - 查找相似对象

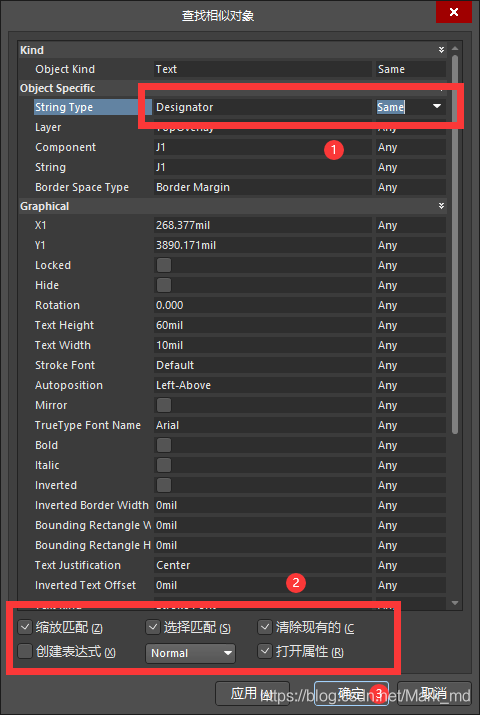

2. 将 Designator 后面的选项改为 Same，应用 确认将所有位号的丝印选中后，确定

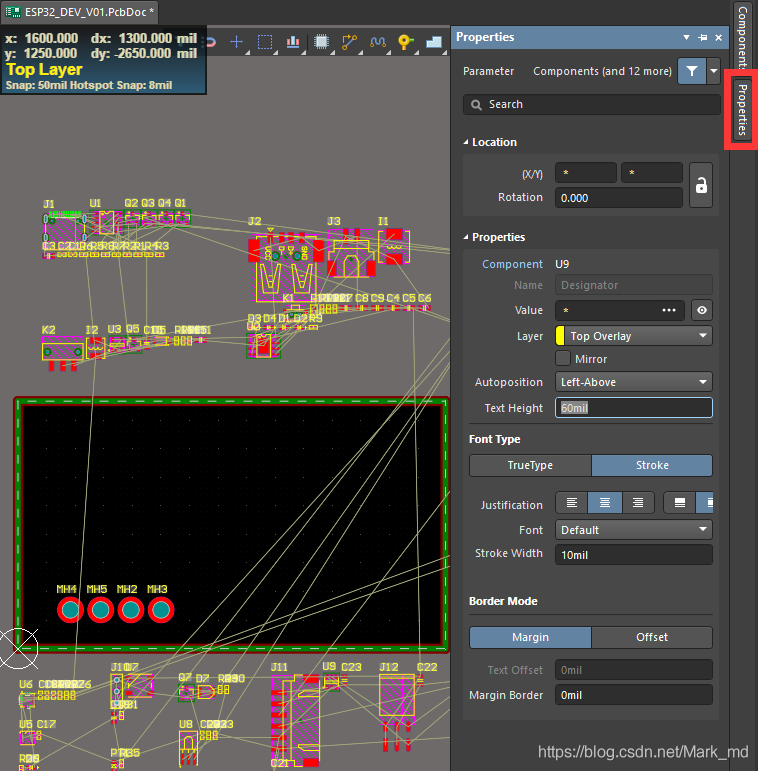

3. 此时会弹出属性框，即Properties。如果没有弹出属性框，需要手动在右侧弹出。如右侧也没有，则将右下角 Panels 中的 Properties 勾上。

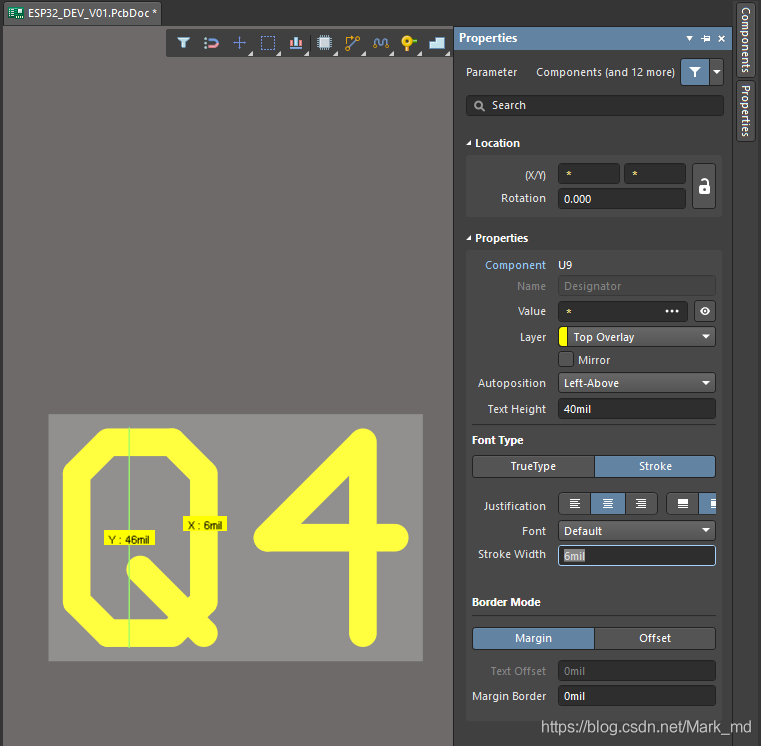

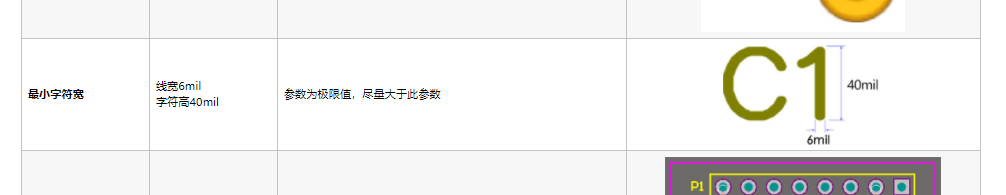

4. 修改大小。嘉立创可以生成的PCB丝印工艺为 高40mil，线宽6mil。按照这个设置。


5. 不过由于AD默认丝印的显示效果不好，且高度不一致，建议更改字体。

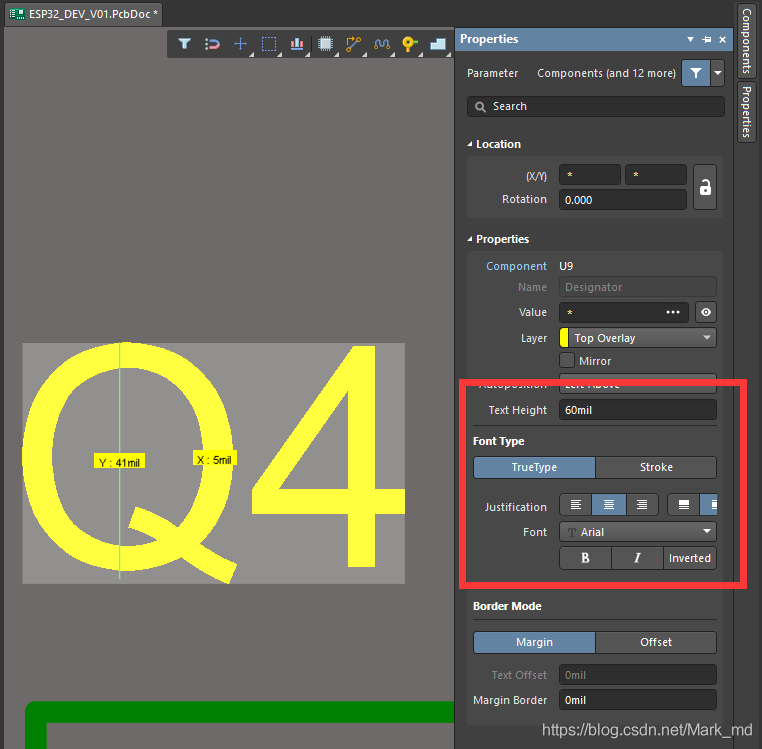

6. 更换字体为 TrueType - Arial，如要满足高40mil，需要将文本高度设置为60mil左右。更改中文显示也是同样的方法，更改对应的中文字体。


AD20更改位号丝印 相对元件的位置

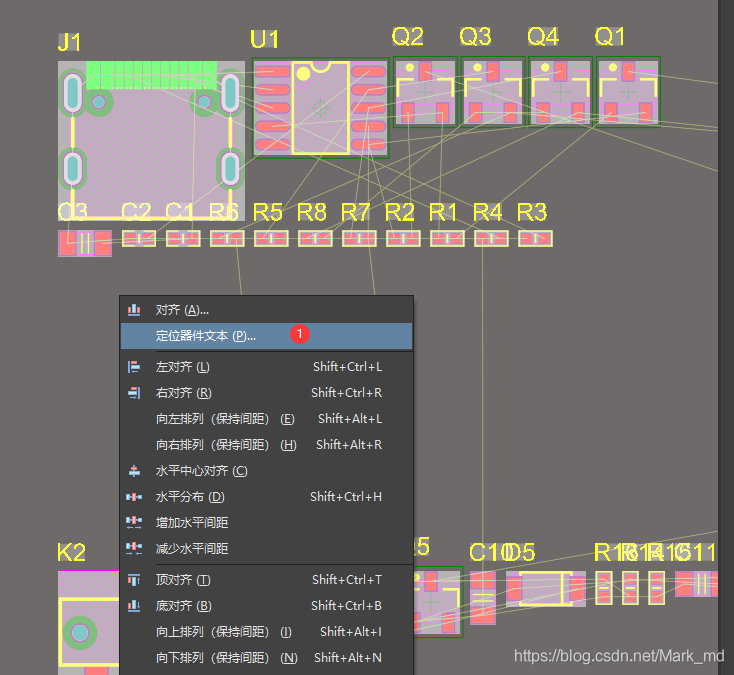

1. 关闭属性面板，Ctrl+A 全选 - A - 定位器件文本

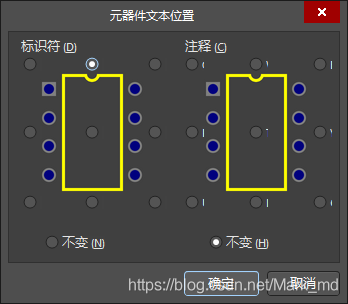

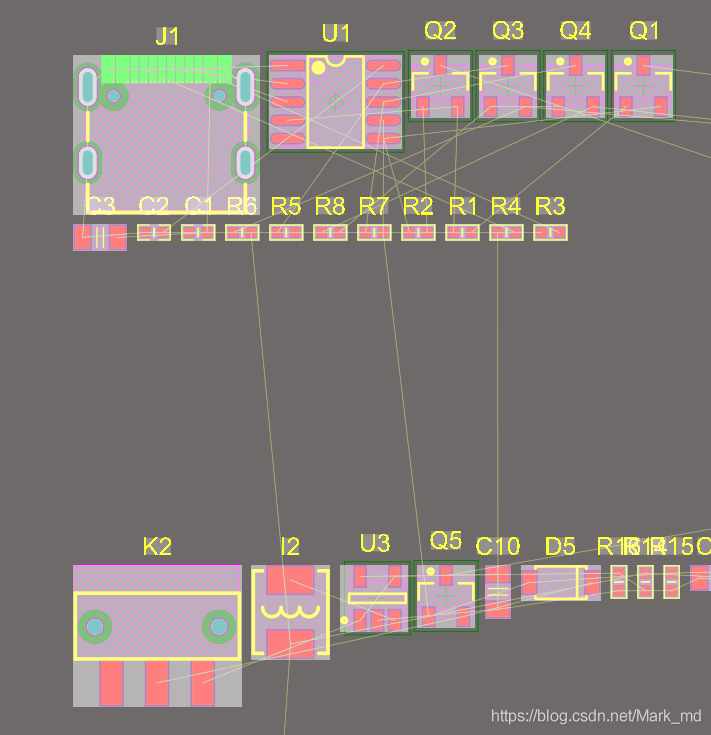

2. 这里可以将位号相对于元件的位置进行更改。更改为顶部中间，点击确定后，观察效果
