3.Spark设计与运行原理，基本操作

1.Spark已打造出结构一体化、功能多样化的大数据生态系统，请用图文阐述Spark生态系统的组成及各组件的功能。



组件介绍

1 . Spark Core：Spark的核心组件，其操作的数据对象是RDD（弹性分布式数据集）
图中在Spark Core上面的四个组件都依赖于Spark Core，可以简单认为Spark Core就是Spark生态系统中的离线计算框架，eg：Spark Core中提供的map，reduce算子可以完成mapreduce计算引擎所做的计算任务

2 . Spark Streaming：Spark生态系统中的流式计算框架，其操作的数据对象是DStream，其实Spark Streaming是将流式计算分解成一系列短小的批处理作业。这里的批处理引擎是Spark Core，也就是把Spark Streaming的输入数据按照batch size（批次间隔时长）（如1秒）分成一段一段的数据系列（DStream），每一段数据都转换成Spark Core中的RDD，然后将Spark Streaming中对DStream的转换计算操作变为针对Spark中对RDD的转换计算操作.

在内部实现上，DStream由一组时间序列上连续的RDD来表示。每个RDD都包含了自己特定时间间隔内的数据流（如上图中0到1秒接收到的数据成为一个RDD,1到2秒接收到的数据成为一个RDD）,使用Spark Streaming对图中DStream的操作就会转化成使用Spark Core中的对应算子（函数）对Rdd的操作

3 . Spark Sql：可以简单认为可以让用户使用写SQL的方式进行数据计算，SQL会被SQL解释器转化成Spark core任务，让懂SQL不懂spark的人都能通过写SQL的方式进行数据计算，类似于hive在Hadoop生态圈中的作用，提供SparkSql CLI（命令行界面），可以再命令行界面编写SQL

4 . Spark Graphx：Spark生态系统中的图计算和并行图计算，目前较新版本已支持PageRank、数三角形、最大连通图和最短路径等6种经典的图算法

5 . Spark Mlib：一个可扩展的Spark机器学习库，里面封装了很多通用的算法，包括二元分类、线性回归、聚类、协同过滤等。用于机器学习和统计等场景

6 . Tachyon：Tachyon是一个分布式内存文件系统，可以理解为内存中的HDFS

7 . Local，Standalone，Yarn，Mesos：Spark的四种部署模式，其中Local是本地模式，一般用来开发测试，Standalone是Spark 自带的资源管理框架，Yarn和Mesos是另外两种资源管理框架，Spark用哪种模式部署，也就是使用了哪种资源管理框架



2.请阐述Spark的几个主要概念及相互关系：RDD,DAG,Application, job,stage,task,Master, worker, driver,executor,Claster Manager



一、RDD

RDD 的全称是 Resilient Distributed Dataset ,是一个弹性的 ,可复原(可容错)的分布式数据集 .

是 Spark 中最基本的抽象数据集,是一个不可变的 / 有多个分区的 / 可以并行计算的集合 . RDD 中并不装真正要计算的数据 ,而装的是描述信息 ,描述以后从哪里读取数据 ,调用了什么方法 ,传入了什么函数 ,以及依赖关系等 .

可以认为是一个代理 ,你对RDD进行操作 ,相当于在Driver端先是记录下计算的描述信息 ,然后生成Task ,将Task 调度到 Executor端才执行真正的计算逻辑 .

二、 Application

1.使用 SparkSubmit 提交的一个计算应用  ;

2.一个Application 中可以触发多次 Action ,触发一次 Action 产生一个 Job ;

3.一个Application 中可以有一到多个 Job .

三、DAG

1.DAG 是指有向无环图(有方向 ,无闭环) ;

2.是对多个RDD转换过程和依赖关系的描述 ;

3.触发 Action 就会形成一个完整的 DAG ,一个DAG 对应一个 Job .

四、 Job

1.Driver 端向 Executor 提交的作业 ,触发一次 Action 形成一个完整的 DAG ;

2.一个DAG 对应一个 Job ;

3.一个Job 中有一到多个Stage ,一个Stage 对应一个TaskSet ,一个TaskSet 中有一到多个 Task .

五、 Stage

1.Stage 是指任务执行阶段 ;

2.Stage 执行是有先后顺序的 ,先执行前面的 ,再执行后面的 ;

3.一个Stage 对应一个TaskSet ,一个TaskSet 中的 Task 的数量取决于Stage 中最后一个RDD 分区的数量 .

六、Task

1.是Spark中任务最小的执行单位 ,Task 分类两种 ,即 ShuffleMapTask 和 ResultTask .

ShuffleMapTask :

1) 可以读取各种数据源的数据

2) 也可以读取shuffle后的数据

3) 专门为shuffle做准备

ResultTask :

1) 可以读取各种数据源的数据

2) 也可以读取shuffle后的数据

3) 专门为了产生计算结果

2.Task 其实就是类的实例 ,有属性(从哪里读取数据/读取的是哪个切片的数据) ,有方法(如何计算 / 即数据的计算分析逻辑) ;

3.Task 的数量取决于Stage 中最后一个RDD分区的数量 ,Task 的数量决定并行度(分区数) ,同时也要考虑Spark 中可用的 cores .

七、master和worker是物理节点，driver和executor是进程。

1.master和worker节点
搭建spark集群的时候我们就已经设置好了master节点和worker节点，一个集群有多个master节点和多个worker节点。

master节点常驻master守护进程，负责管理worker节点，我们从master节点提交应用。

worker节点常驻worker守护进程，与master节点通信，并且管理executor进程。

2.driver和executor进程
driver进程就是应用的main()函数并且构建sparkContext对象，当我们提交了应用之后，便会启动一个对应的driver进程，driver本身会根据我们设置的参数占有一定的资源（主要指cpu core和memory）。下面说一说driver和executor会做哪些事。

driver可以运行在master上，也可以运行worker上（根据部署模式的不同）。driver首先会向集群管理者（standalone、yarn，mesos）申请spark应用所需的资源，也就是executor，然后集群管理者会根据spark应用所设置的参数在各个worker上分配一定数量的executor，每个executor都占用一定数量的cpu和memory。在申请到应用所需的资源以后，driver就开始调度和执行我们编写的应用代码了。driver进程会将我们编写的spark应用代码拆分成多个stage，每个stage执行一部分代码片段，并为每个stage创建一批tasks，然后将这些tasks分配到各个executor中执行。

executor进程宿主在worker节点上，一个worker可以有多个executor。每个executor持有一个线程池，每个线程可以执行一个task，executor执行完task以后将结果返回给driver，每个executor执行的task都属于同一个应用。此外executor还有一个功能就是为应用程序中要求缓存的 RDD 提供内存式存储，RDD 是直接缓存在executor进程内的，因此任务可以在运行时充分利用缓存数据加速运算。

八、ClusterManager

　集群资源管理器，自带的或Mesos或YARN，负责处理在Worker Node上运行应用所需的资源。

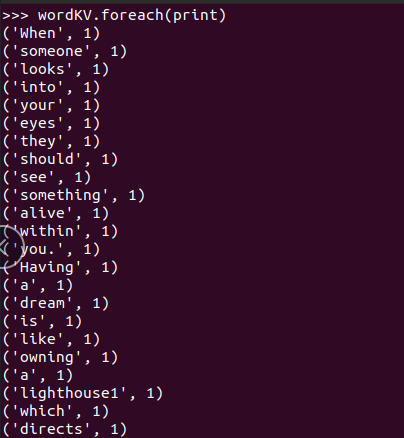

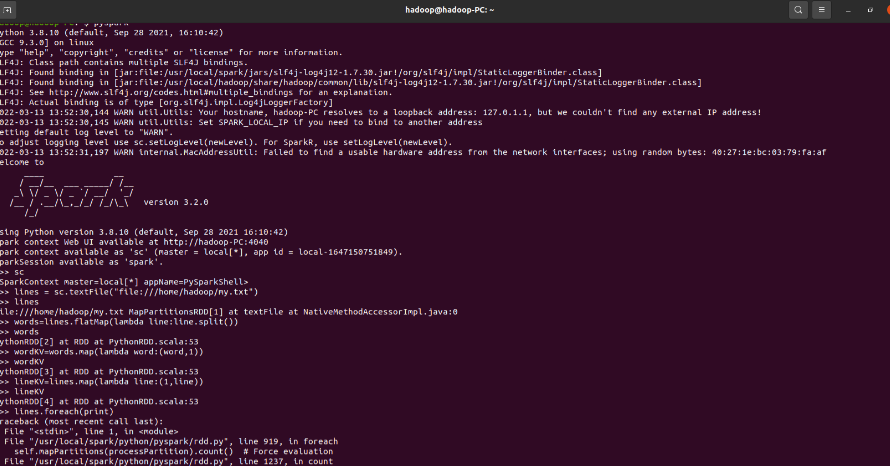

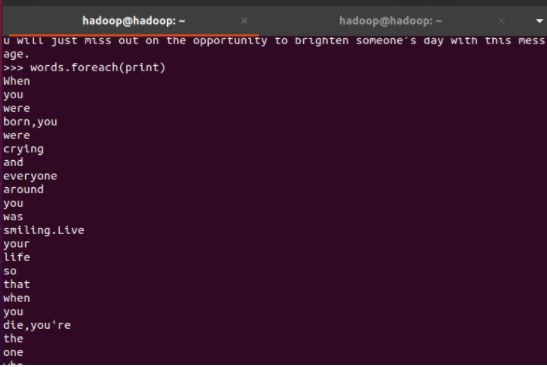

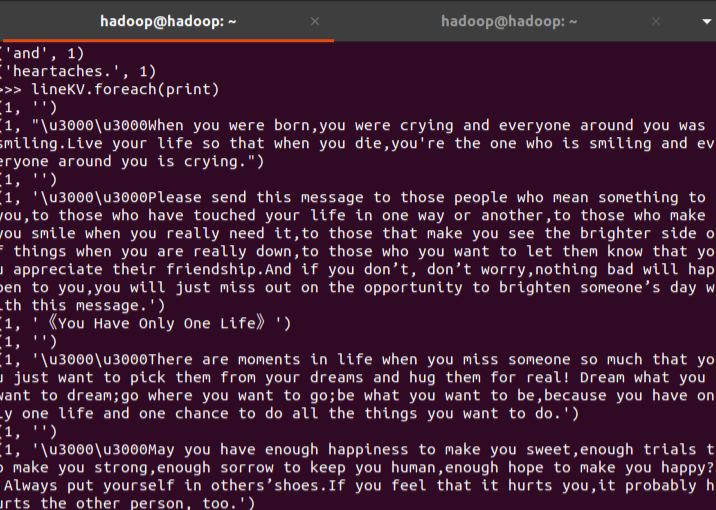

3.在PySparkShell尝试以下代码，观察执行结果，理解sc,RDD,DAG。请画出相应的RDD转换关系图。
