SketchUp二次开发之鼠标工具

SketchUp二次开发之鼠标工具
在SketchUp中，运用最多的就是鼠标事件，例如工具栏中的直线工具、矩形工具、圆弧工具等操作，都离不开鼠标事件。

在日常生活中我们常用鼠标事件有，单击左键，双击左键，右键，中键等。当然在Tool对象中也提供了这些方法。

onLButtonDown-按下鼠标左键

onLButttonUp-释放鼠标左键

onLButtonDoubleClick-双击鼠标左键

onRButtonDown-按下鼠标右键

onRButtonUp-释放鼠标右键

onMouseMove-移动鼠标

…

其中使用频率较高的有onLButtonDown、onLButttonUp、onRButtonDown、onRButtonUp、onMouseMove等方法。

onMouseMove方法
每当我们移动鼠标时，SketchUp就会调用onMouseMove方法。
Examples：

def onMouseMove(flags, x, y, view)
puts "onMouseMove: flags = #{flags}"
puts " x = #{x}"
puts " y = #{y}"
puts " view = #{view}"
end

参数：

flags (Integer) — 记录鼠标状态

x (Integer) — 鼠标事件发生时在屏幕的X坐标

y (Integer) — 鼠标事件发生时在屏幕的Y坐标

view (Sketchup::View) — 视图

onLButtonDown方法
当我们按下鼠标左键时，SketchUp就会调用onLButtonDown方法。

Examples:

def onLButtonDown(flags, x, y, view)
puts "onLButtonDown: flags = #{flags}"
puts " x = #{x}"
puts " y = #{y}"
puts " view = #{view}"
end

参数意义与上文相近。在SketchUp中大多数工具中都会使用到这个方法。

是不是觉得很抽象
下面我们结合例子来理解

铅笔工具
大家跟着我来实现一个简单的铅笔工具吧
我们先来回顾下上一章节的lwt_load.rb文件内容

加载代码

path = File.dirname(__FILE__).force_encoding('utf-8')
files = [
File.join(path, 'lwt_plug/sphere.rb')
]
files.each{|file|
next unless File.file?(file)
load file
}
# 新增工具条
menu = UI.menu('Extensions')
toolbar = UI::Toolbar.new "老顽童工具条"
cmd = UI::Command.new("create_sphere"){
LWT.create_sphere # 调用创建球体插件
}
cmd.large_icon = cmd.small_icon = "lwt_plug/image/toolSphere.png"
cmd.tooltip = "创建球体"
cmd.status_bar_text = "这是创建球体的插件"
toolbar.add_item cmd
toolbar.show
menu.add_item cmd



我们现在将这个铅笔工具添加到这个工具栏中

1、去lwt_plug文件夹中新建一个pen_tool.rb文件。

2、然后修改lwt_load.rb文件

# 在files数组中追加一条铅笔工具目录

files = [
File.join(path, 'lwt_plug/sphere.rb'),
File.join(path, 'lwt_plug/pen_tool.rb'),
]

# 在工具条新增一个铅笔工具命令
pen_cmd = UI::Command.new("pen_tool"){
UI.messagebox('此处调用铅笔工具') # 此处调用铅笔工具插件
}
pen_cmd.large_icon = pen_cmd.small_icon = "lwt_plug/image/toolPen.png"
pen_cmd.tooltip = "铅笔工具"
pen_cmd.status_bar_text = "这是铅笔绘制工具"
toolbar.add_item pen_cmd

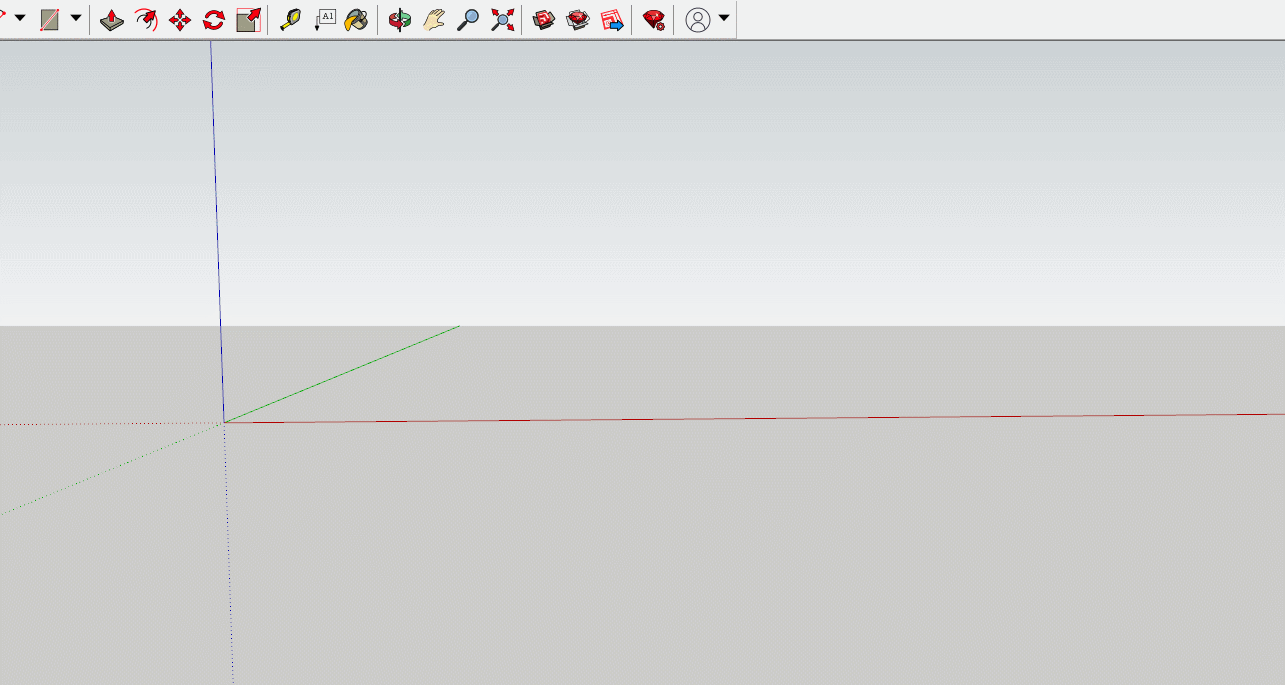

我们保存代码，看下效果：





能看到这个效果，标识我们已经将铅笔工具加载到了工具条。

重点来了

主要功能将会在pen_tool.rb文件中实现。在这个功能中我们将会用到onMouseMove及onLButtonDown方法。还会用到Tool模块下的方法有：

activate - 当工具被选择后，SketchUp就会调用该方法，一般放置实例变量在这个方法中。例如：鼠标状态等

deactivate - 当我们释放该工具时会调用该方法

resume - 当工具在暂停后再次激活时，SketchUp会调用该方法

onCancel - 当我们在做一些撤销操作时，该方法会在被执行撤销之前被调用

onSetCursor - 当工具需要设置光标时，SketchUp会调用该方法

getExtents - 为了准确的绘制图形时，SketchUp需要通过该方法知道其绘制范围

draw - 该方法是在绘制前用于预览的效果

来看一下code

activate

在这个方法中我们设置两个鼠标点变量，并设置状态栏提示信息

def activate
@mouse_ip = Sketchup::InputPoint.new
@picked_first_ip = Sketchup::InputPoint.new
if @picked_first_ip.valid?
Sketchup.status_text = '选择结束点'
else
Sketchup.status_text = '选择开始点'
end
end

deactivate

当我们释放工具时，刷新SketchUp视图

def deactivate(view)
view.invalidate # 刷新Sketchup视图
end

resume

当工具再次激活是，刷新状态栏提示信息。

def resume(view)
if @picked_first_ip.valid?
Sketchup.status_text = '选择结束点'
else
Sketchup.status_text = '选择开始点'
end
view.invalidate
end

onCancel

清除当前变量值，刷新视图界面

def onCancel(view)
@picked_first_ip.clear
if @picked_first_ip.valid?
Sketchup.status_text = '选择结束点.'
else
Sketchup.status_text = '选择开始点'
end
view.invalidate
end



onSetCursor

设置光标

def onSetCursor
UI.set_cursor(632) # 这里632是软件自带的铅笔光标
end

onMouseMove

当鼠标在移动过程中获取鼠标位置信息

def onMouseMove(flags, x, y, view)
if @picked_first_ip.valid?
@mouse_ip.pick(view, x, y, @picked_first_ip)
else
@mouse_ip.pick(view, x, y)
end
view.tooltip = @mouse_ip.tooltip if @mouse_ip.valid?
view.invalidate
end



onLButtonDown

判断第一个点是否有效，如果有效，我们就添加一条线，检索这条边构成面的个数

如果面的个数大于0，说明线与线有交叉，清除第一个鼠标点，

否则将移动的点复制给@picked_first_ip。

def onLButtonDown(flags, x, y, view)
num_new_faces = 0
if @picked_first_ip.valid?
model = Sketchup.active_model
model.start_operation('Edge', true)
edge = model.active_entities.add_line(@points)
num_new_faces = edge.find_faces
model.commit_operation
num_new_faces
end
if num_new_faces > 0
@picked_first_ip.clear
Sketchup.status_text = '选择开始点'
else
@picked_first_ip.copy!(@mouse_ip)
end
if @picked_first_ip.valid?
Sketchup.status_text = '选择结束点.'
else
Sketchup.status_text = '选择开始点'
end
view.invalidate
end



getExtents

将所有的有效点存在points数组中，然后将这些点放入新建的boundingbox对象中。以便我们在视图中更好的观察到。

def getExtents
bb = Geom::BoundingBox.new
@points = []
@points << @picked_first_ip.position if @picked_first_ip.valid?
@points << @mouse_ip.position if @mouse_ip.valid?
bb.add(@points)
bb
end

draw

在绘制线段之前，我们先把效果预览出来。即符合所见即所得的思想。

def draw(view)
return unless @pints
return unless @points.size == 2
view.set_color_from_line(*@points)
view.line_width = 1
view.line_stipple = ''
view.draw(GL_LINES, @points)
@mouse_ip.draw(view) if @mouse_ip.display?
end

结束
喜欢关注公众号【老顽童与小东邪】获取更多教程

下期演示效果
————————————————
