UML 狀態機圖中的複合狀態是什麼？

複合狀態包含一個或多個狀態圖；如果它們包含多個狀態圖，則狀態圖並行執行。換句話說， 複合狀態是包含一個或多個狀態圖的狀態。每個圖表屬於一個區域，區域用虛線劃分。區域中的狀態稱為複合狀態的子狀態。

UML 狀態圖與您可能熟悉的其他非 UML 狀態圖之間的一個關鍵區別是 UML 允許並發狀態，或同時允許多個狀態。複合狀態使這成為可能。

子機的關鍵概念，正交區域

複合狀態是包含一個區域或分解為兩個或多個區域的狀態。複合狀態包含它自己的一組狀態和區域。

子機作為狀態插入到另一個狀態機中。同一台子機可以多次插入。

Submachine vs 複合狀態

子機狀態在語義上等同於復合狀態。子機狀態機的區域是複合狀態的區域。進入、退出和行為動作和內部轉換被定義為狀態的一部分。子機器狀態是一種分解機制，允許分解常見行為及其重用。

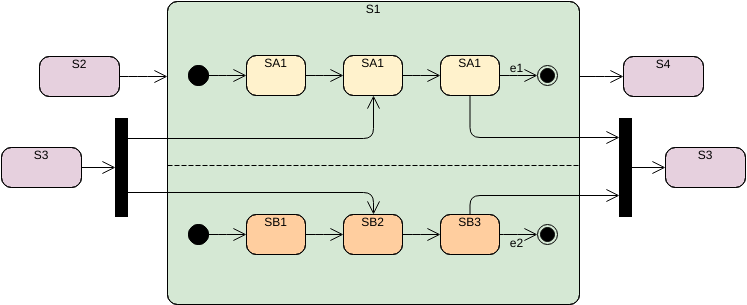

正交區域是複合狀態或子機的一部分，每個區域都有自己的一組互斥狀態和轉換。



使用在線示例了解有關狀態圖的更多信息

自動櫃員機系統

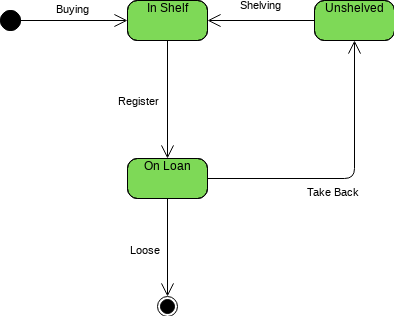

圖書借閱狀態機圖



烤箱

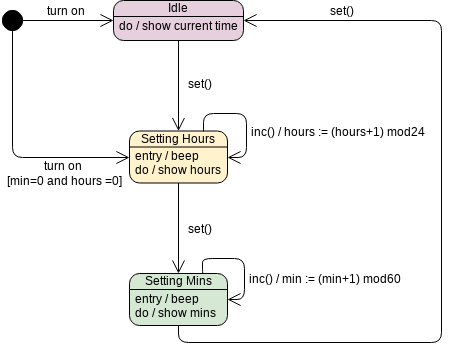

數碼時鐘
