产品防尘防水标准 IPXX

IP68 Standard

     IP(INGRESS PROTECTION)根据字面意思翻译过来就是入口保护，可以理解成防止外物进入，IP防护等级系统是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草的，将电器依其防尘、防止外物侵入和防湿气、防水侵入之特性加以分级的，IP等级通常会以数字来形容。

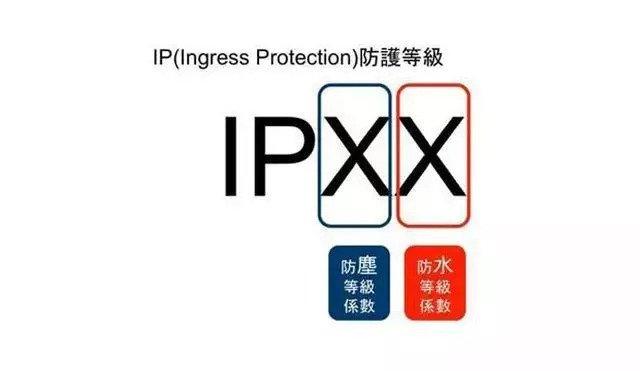

     IPXX中第一位代表防尘指标，第二位表示防水指标，具体的防尘防水等级如下所示：

1.防尘等级

数字	防护范围	说明	测试方法
0	无防护	对外界的人或物无特殊防护	见说明
1	防护50mm直径和更大的固体外来物	防护表面积大的物体比如手（不防护蓄意侵入）	见说明
2	防护12mm直径和更大的固体外来物	防护手指或其他长度不超过80mm的物体	见说明
3	防护2.5mm直径和更大的固体外来物	防护直径或厚度超过2.5mm的工具、金属线等	见说明
4	防护1.0mm直径和更大的固体外来物	防护厚度大于1.0mm的金属线或条状物	见说明
5	防护灰尘	不可能完全阻止灰尘进入，但灰尘进入的数量不会影响设备的正常运行	放置于沙尘箱中，开盖检查产品内部无灰尘进入
6	不透灰尘	无灰尘进入	产品需抽负压，放置沙尘箱中，开盖检查

防尘测试：

• GB/T 2423.37-2006电工电子产品环境
• GJB150.12A-2009军用装备实验室环境
• GB/T 4208-2017外壳防护等级

2.防水等级

数字	防护范围	说明	测试方法
0	无防护	对水或者湿气无特殊防护
1	防护水滴	垂直落下的水滴	水流量1mm/min,试验10min
2	设备倾斜15度时，防护水滴	垂直落下的水滴不应引起损害	水流量3mm/min,各倾斜位置2.5min
3	防护溅出的水	以60度角从垂直线两侧溅出的水不应引起损害	淋水实验，水流量10L/min,试验时间10min
4	防护喷水	当设备倾斜正常位置15度时，从任何方向对准设备的水不应引起损害	向外壳各方向溅水无影响,各垂直面在180度范围内淋雨,水流量10L/min,试验时间10min
5	防护射水	从任何方向对准设备的射水不应引起损害	向外壳各方向喷水无影响,水流量12.5L/min,试验时间3min
6	防护大浪	大浪或强射水进入设备的水量不应引起损害	向外壳各方向强烈喷水无有害影响，水流量为100L/min,试验时间为3min
7	防护浸水	在定义的压力和时间下浸入水中时，不应有能引起损害的水量侵入	短时侵水，放置于一个潜水箱中，一般深度1米，试验时间为30min
8	防护水淹没	在制造商说明的条件下设备可长时间浸入水中	连续浸水

防水测试：

• GB4208- 2008/IEC60529:2001外壳防护等级
• GB/T 2423.38- 2008电工电子产品环境试验，水试验方法和导则
• GJB 150.8A-2009军用装备实验室环境试验方法淋雨试验
• GJB 4.13-1983舰船电子设备环境试验外壳防水试验
• GJB 322A-1998军用计算机通用规范
• GJB 3947A- 2009军用电子测试设备通用规范
• QC/T 413-2002汽车电气设备基本技术条件
• CGC/GF001:2009/5.1 400V以下低压专用逆变器技术要求
• GB/T 12085.7-2010光学和光学仪器环境试验方法，滴水、淋雨
• GB/T 23321-2009纺织品防水性水平喷射淋雨试验
• GB/T 14577-1993织物拒水性测定邦迪斯门淋雨法
• FZ/T 01038-1994纺织品防水性能--淋雨渗透性试验方法
• DZ 0039.12-1992地质仪器产品基本环境试验条件及方法淋雨试验
• DZ 0040.5-1992地质仪器产品运输包装基本环境试验条件及方法运输包装淋雨试验
• DL/T 383-2010污秽条件高压瓷套管的人工淋雨试验方法
• TB/T 2054-2017机车淋雨试验方法
