一、光源测试系统

1. Viso Systems 通用分布光度计测量系统：LabSpion

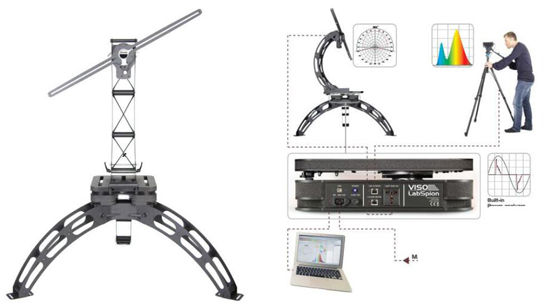

a. 测试系统图

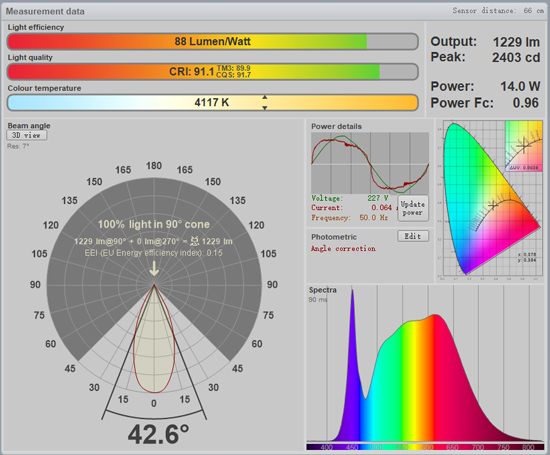

b. 测量项目

光通量
峰值光强
色温
显色指数（CRI）&光色品质指数（CQS）&TM-30
光束角
配光曲线（可输出IES、LDT、PDF文件）
功率
功率因素
光效

c. 系统精简、体积小、安装空间小

相较于传统的分布式光度计的笨重和大体积，LabSpion拥有非常精简的结构和较小的体积，非常的节省放置空间。测角仪机构部分到背景墙的距离只需要0.5m，光谱仪距离灯具的距离是灯具光源部分（而不是物理尺寸）直径的8-10倍。

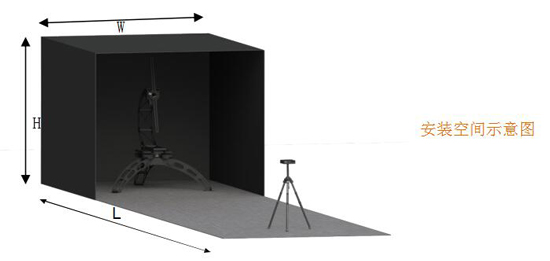

建议的房间 🏠
如上表可以看到，安装尺寸相较于传统分布光度计小很多，高度上，单层楼（通常3m高）的高度就够了，宽度2m就足够了。而且暗室设计只需要将两轴测角仪的部分覆盖即可实现准确测量。

d. 测量速度

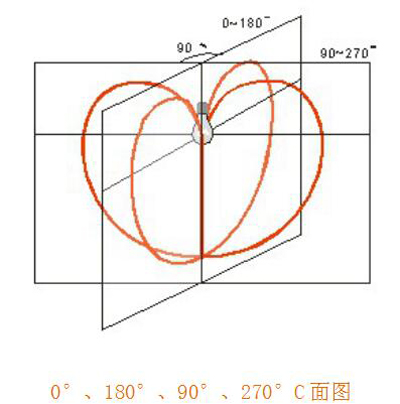

要得到光源的配光曲线，随着二轴系统的旋转，光谱仪要不停的测量，光谱仪的测量速度决定了测量系统的效率，传统的分布式光度计，测量一个完整面（两个C面）的时间约为8min。Viso系统由于采用了快速光谱仪，测量一个面只需要30s，测量速度是传统分布式光度计的16倍，大大的提高了测量效率。

e. 不需要严格的暗室

通常在进行光测量时，需要一个完全黑暗的房间。但是对于LabSpion来说，整个房间并不是必须的，因为传感器使用了一个特殊的方向传感器，这意味着只有测角仪区域黑暗就足够了。如下右图所示，光谱仪传感器方向性（25°开口）非常强，基本上只有灯具一侧的背景墙壁的反光会影响测量。因此，LabSpion能做到只需要测角仪光源部分所在的区域是暗室就能完美的完成测量，暗室的墙壁可以刷黑漆，也可以用黑色的褶皱窗帘，这对于传统分布式光度计是革命性的，客户可以省去大笔建造暗室的费用。

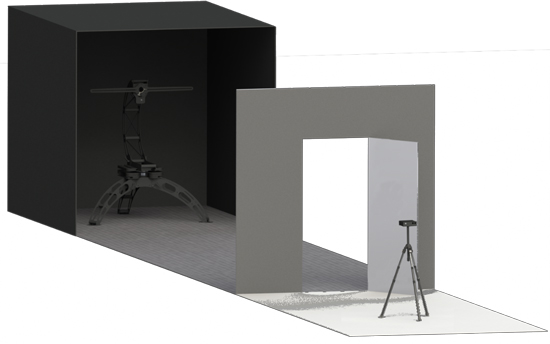

LabSpion甚至可以在房间长度不够的情况下，将光谱仪sensor这部分移到房间门外面，如下图所示（注：如果房间外不是暗环境，则需要使用环境光校准功能，来消除环境光的影响）

f. 测量项目多

上文中我们介绍了LabSpion可以测量的项目，单就分布式光度计，很多系统就只是单纯的测量配光曲线，而总的光通量、主波长、CRI、光效这些没办法测量，LabSpion集合了分布式光度计和积分球&光谱仪系统的功能，同时还集成了功率计，可以测量功率和分析功率因子。另外还集成了激光测距、对位功能。

g. 其他方案

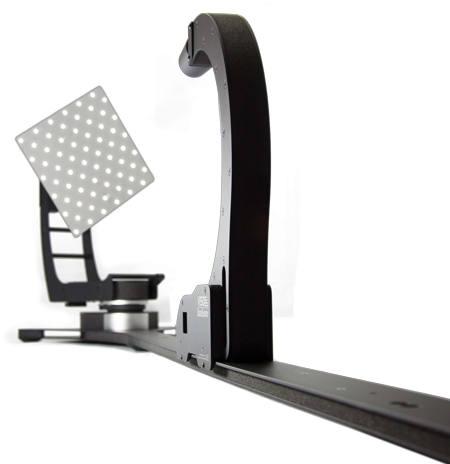

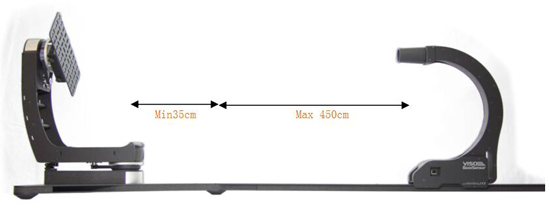

BaseSpion（实验室桌面级）：BaseSpion 是面向中型灯具的测量系统，同时也是一款的实验室桌面式测量系统，系统尺寸在205-3605655cm(底座为滑动导轨)，可以测量直径＜56cm、重量＜9kg、功率＜300W的中型灯具。功能和优点上和Labspion保持一致，如果你想在中型研发实验室快速的测量一款灯具配光信息，BaseSpion将是你不二的选择。

二、三种不同的测光方案

IES的3种测光法：IES Type A、IES Type B、IES Type C，3种测光法也可理解为3种坐标系。

1、IES Type B型测光法

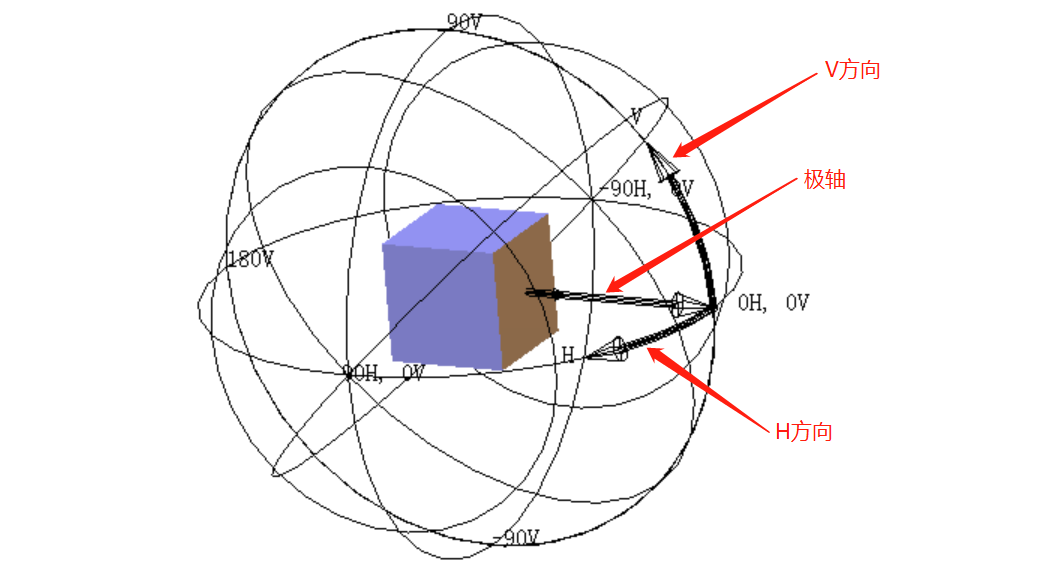

B型坐标系统的说明如图所示，极轴沿水平方向，水平半平面内沿H方向与极轴的夹角为H角度；同理，沿V方向与水平半平面的垂直角度为V角度；因此，使用（H、V）坐标可指示球面上的任何一点，H：0°为赤道圈。B型坐标系中，灯具口通常瞄准（0°、0°），H角度范围为-90°_{90°，V角度范围为-180°}180°；V：-90°在最低点，V：90°在最高点。IES Type A测光法与IES Type B测光法相似，故不作单独介绍。

2、IES Type C型测光法

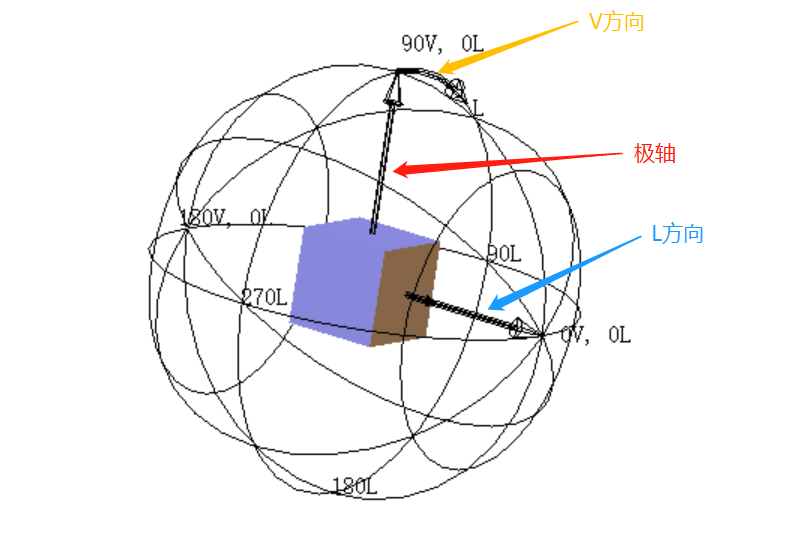

C型坐标系统的说明如图所示，极轴沿竖直方向，垂直半平面内沿V方向与极轴的夹角为V角度；同理，沿L方向与垂直半平面的垂直角度为L角度；因此，同B型坐标系一样，使用（V、L）坐标可指示球面上的任何一点，C型坐标系中，灯具口瞄准（0°、0°），V：0°所在的平面平行于发光面；V角度范围为0°_{180°，L角度范围为0°}360°；C型光度数据目前是最流行的并广泛被认可，大多数光度数据，包括室内灯和路灯，都使用Type C格式。
