高可用的kubernetes集群安装

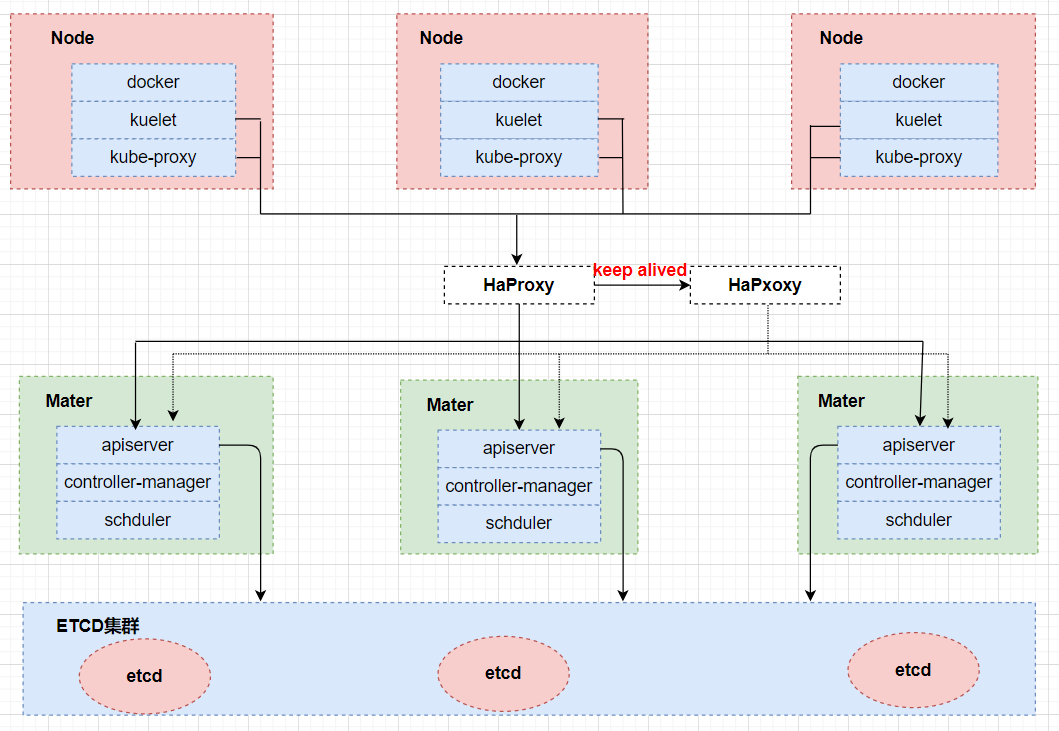

一、架构设计

二、集群规划

	IP	集群角色	描述
1	10.10.0.115	keepalived 虚拟IP	虚拟IP, 对10.10.0.15、10.10.0.29做keep alived
1	10.10.0.15	master、etcd、haproxy、keepalived真实ip
2	10.10.0.29	master、etcd、keepalived真实ip
3	10.10.0.34	master、etcd

三、具体方案实现描述

选取三台机器： 10.10.0.15， 10.10.0.29， 10.10.0.34，分别位于机房不同的机架上，这三台机器用于部署 kubernetes 的master。

为了实现高可用，使用 keepalived 作为HA主从切换， keepalived VRRP ip: 10.10.0.115, 真实IP: 10.10.0.15,(主）， 10.10.0.29（备）

使用 haproxy 做负载均衡， haproxy 绑定到10.10.0.115:8443, 由并负载均衡到 10.10.0.15:6443， 10.10.0.29:6443， 10.10.0.34:6443。

四、etcd集群安装

参考：ETCD集群安装

五、安装keepalived

注意： virtual_router_id  一定要唯一。而且 vip  10.10.0.115 不要跟同网段上的ip冲突。

在10.10.0.29  上同样配置 /etc/keepalived/keepalived.conf ， 修改响应的配置， unicast_src_ip与unicast_peer交换。 注意 为了让 10.10.0.15作为主，需要降低 10.10.0.29 的priority ，即比 10.10.0.15 中的 100 要少。

六、haproxy安装

参数解析：

•  bind  绑定到 虚 IP  10.10.0.15，端口为 8443
• haproxy做负载均衡，把来自 请求10.10.0.115:8443 的流量转发到 10.10.0.15:6443，10.10.0.29， 10.10.0.34 三台master的api server

七、kubernetes 集群安装

1、前面工作

       参考 使用kubeadm在centos 7.2上安装kubernetes v1.15.0

       做到 kubeadm init 以前的步骤。

2、使用配置文件安装第一个master

用前面单master集群安装不同的是，我们用  kubeadm init --config kubeadm-config.yaml --upload-certs 指定配置文件来安装，其kubeadm-config.yaml的内容如下：

apiVersion: kubeadm.k8s.io/v1beta2

bootstrapTokens:

- groups:

  - system:bootstrappers:kubeadm:default-node-token

  token: abcdef.0123456789abcdef

  ttl: 24h0m0s

  usages:

  - signing

  - authentication

kind: InitConfiguration

localAPIEndpoint:

  advertiseAddress: 10.10.0.15

  bindPort: 6443

nodeRegistration:

  criSocket: /var/run/dockershim.sock

  name: yizhuang-10-10-0-15

  taints:

  - effect: NoSchedule

    key: node-role.kubernetes.io/master



---

apiVersion: kubeadm.k8s.io/v1beta2

kind: ClusterConfiguration

kubernetesVersion: stable

# controlPlaneEndpoint 用keepalived 生成的虚ip

controlPlaneEndpoint: "10.10.0.115:8443"

etcd:

  external:

     endpoints:

     - https://10.10.0.15:2379

     - https://10.10.0.29:2379

     - https://10.10.0.34:2379

     caFile: /etc/kubernetes/pki/etcd/ca.pem

     certFile: /etc/kubernetes/pki/etcd/client.pem

     keyFile: /etc/kubernetes/pki/etcd/client-key.pem

配置文件解析：

• controlPlaneEndpoint：使用了虚IP:10.10.0.115, 且假定其端口为 8443

• 外部etcd 配置为  10.10.0.15， 10.10.0.29， 10.10.0.34，用client auth 证书，用于访问etcd 集群
• 注意：nodeRegistration中name应该为机器的hostname

• 在InitConfiguration 中指定 advertiseAddress 为第一个 master 节点 10.10.0.15

执行命令行：

       kubeadm init --config=kubeadm-config.yaml --upload-certs

执行成功后，可得到以下信息：

kubeadm join 10.10.0.115:8443 --token abcdef.0123456789abcdef \
--discovery-token-ca-cert-hash sha256:3c67b2dad479675486b2580022eb11f39be932405b4de6d338a6eb268d24e59c \
--control-plane --certificate-key 71f80e4fffc2a3b7d2e6117f03ecfee26207d7022d85fac95fb6946b8de387a0 --apiserver-advertise-address 10.10.0.115

kubeadm join 10.10.0.115:8443 --token abcdef.0123456789abcdef \
--discovery-token-ca-cert-hash sha256:3c67b2dad479675486b2580022eb11f39be932405b4de6d338a6eb268d24e59c --apiserver-advertise-address 10.10.0.115

 恭喜客户端第一个master 节点安装成功了

3、join 另外两个master

在另外两个master 分别安装 dokcer, kubeadm, kubectl ,kubelet, 然后执行 kubeadm join

kubeadm join 10.10.0.115:8443 --token abcdef.0123456789abcdef \

--discovery-token-ca-cert-hash sha256:3c67b2dad479675486b2580022eb11f39be932405b4de6d338a6eb268d24e59c \

--control-plane --certificate-key 71f80e4fffc2a3b7d2e6117f03ecfee26207d7022d85fac95fb6946b8de387a0 --apiserver-advertise-address 10.10.0.115

参数解析

• --control-plane 参数， 表明加入集群的是  master  节点，
•  --certificate-key 71f80e4fffc2a3b7d2e6117f03ecfee26207d7022d85fac95fb6946b8de387a0 参数与之前的 --upload-certs参数对应， 用于自动把第一个master生成的证书上传到 join节点

• --apiserver-advertise-address， 指定为 init 中的 controlPlaneEndpoint 中的虚ip. 注意，千万不要把apiserver-advertise-address 设置为第1个 master

4、join 其他的node节点

在其他节点 分别安装 dokcer, kubeadm, kubectl ,kubelet, 然后执行 kubeadm join

kubeadm join 10.10.0.115:8443 --token abcdef.0123456789abcdef \

--discovery-token-ca-cert-hash sha256:3c67b2dad479675486b2580022eb11f39be932405b4de6d338a6eb268d24e59c --apiserver-advertise-address 10.10.0.115

参数解析:

• 与master 不同的是没有，join node 节点时不需要 指定  --control-plane --certificate-key

5、网络安装

• 准备calica-etcd.yaml, 可以从官方下载


  curl https://docs.projectcalico.org/v3.10/manifests/calico-etcd.yaml -o calico.yaml

• 修改ConfigMap对象  中的 endPoints, etcd_ca, etcd_cert, etcd_key
  其中  etcd_endpoints的value修改为： "https://10.10.0.15:2379,https://10.10.0.29:2379,https://10.10.0.34:2379"

  etcd_cert的value修改为 "/calico-secrets/etcd-cert"
  etcd_key的value修改为"/calico-secrets/etcd-key"

  etcd_ca的value修改为"/calico-secrets/etcd-ca"

• 修改Secret对象
  首先，把 etcd-key, etcd-cert, etcd-ca 等配置的注释去掉
   分别用  cat /etc/etcd/certs/client-key.pem | base64 -w 0,   cat /etc/etcd/certs/client.pem | base64 -w 0,  cat /etc/etcd/certs/ca.pem | base64 -w 0 生成三个字符串，并分别作为 etcd-key, etcd-cert, etcd-c的值

• 修改Daemonset 对象，

  关闭CALICO_IPV4POOL_IPIP，把"always"修改为“off” ，实质是打开 bgp

  设定IP池，

  如果有多个网卡，指定网卡

• 执行 kubectl create -f calico.yaml

• 配置calico节点
  参考 calico bgp安装与配置

八、踩过的坑

1、 如果直接参考 k8s 的官方文档，用 kubeadm init --config kuebadm-config.yaml --upload-certs  安装，会提示

W1229 10:09:01.789627 63389 common.go:140] WARNING: could not obtain a bind address for the API Server: no default routes found in "/proc/net/route" or "/proc/net/ipv6_route"; using: 0.0.0.0
W1229 10:09:03.790859 63389 version.go:98] could not fetch a Kubernetes version from the internet: unable to get URL "https://dl.k8s.io/release/stable.txt": Get https://dl.k8s.io/release/stable.txt: dial tcp 35.201.71.162:443: connect: network is unreachable
W1229 10:09:03.790936 63389 version.go:99] falling back to the local client version: v1.15.4
cannot use "0.0.0.0" as the bind address for the API Server

解决办法：从错误提示上看说是无法把api server 绑定到0.0.0.0，需要指定api server 的地址。 用新的配置文件，在 kubeadm-config.yaml 中添加  InitConfiguration， 在InitConfiguration 中会指定advertiseAddress. 详细参考本文的 使用配置文件 安装 k8s 集群。

2、etcd 证书

kubernetes 集群的各个节点证书之前使用了 peer 的证书，这里会存在问题，因为peer 是需要host 授权的，在做证书的时候就已经确定host了，如果集群节点没有在host列表中，认证就会失败。所以，集群节点不能用peer证书，只能用client证书。

3、hostname

4 、join时  --apiserver-advertise-address 参数必须为： 10.10.0.115

5、calico.yaml, 当 calico 的版本设置为 v3.10.1时，  要修改  livenessProbe， readinessProbe  中的命令行 ，去掉 - -bird-ready

6、启动haproxy失败，错误信息：

haproxy Starting proxy https-apiserver: cannot bind socket

解决办法：

vi /etc/sysctl.conf #修改内核参数

net.ipv4.ip_nonlocal_bind = 1 #没有就新增此条记录



sysctl -p #保存结果，使结果生效



附录、参考文档

1、https://github.com/etcd-io/etcd/blob/master/Documentation/op-guide/clustering.md （etcd集群安装）

2、https://github.com/coreos/docs/blob/master/os/generate-self-signed-certificates.md    （https证书生成）

3、https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/high-availability/ (k8s官方高可用文档)

4、https://blog.51cto.com/billy98/2350660 （kubeadm安装kubernetes 1.13.2多master高可用集群）

5、Haproxy启动故障：Starting proxy:cannot bind socket
