焊机电流检测仪器TK6700电焊机电量参数综合校验仪

焊机电流检测仪器TK6700是一体式的现场用交直流电焊机电量参数综合校验仪，内置大电流精密测量模块和电阻负载，焊机电流检测仪器TK6700可用于在不拆卸电焊机的情况下，校准其电流/电压值，且操作、移动运输更加便捷。

参考标准：JJG 1587-2016《数字多用表校准规范》、JJG 124-2005《电流表、电压表、功率表及电阻表检定规程》、《直流电焊机焊接电源校准规范》(报审)等。

2. 焊机电流检测仪器TK6700产品特性

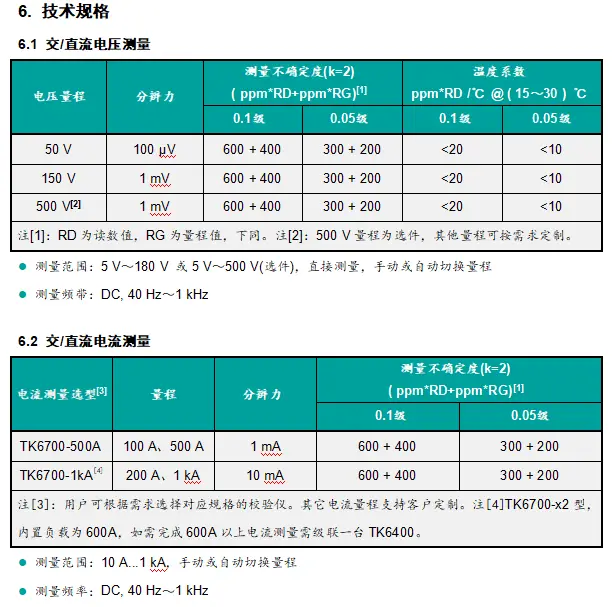

交直流电压测量：0.1 V～180 V(可选500 V)。

交直流电流测量：10 A～1 kA。

具有0.05级、0.1级二种规格可选。

交流测量频率：40 Hz～1 kHz。

支持第2~18次谐波测量。

支持通过USB导出数据。

标准表、负载箱集成一体化设计。

移动运输及操作非常便捷。

焊机电流检测仪器TK6700

4. 焊机电流检测仪器TK6700仪器外观

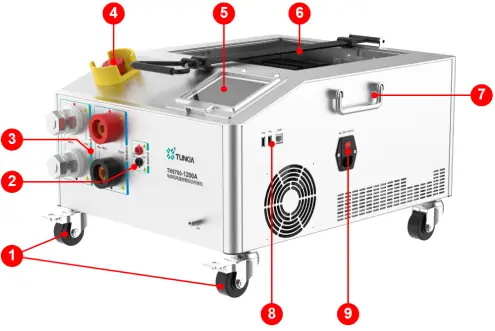

☆ 仪器操作面板

焊机电流检测仪器TK6700

1.滚轮，可方便设备移动。

2.交直流电压测量端子。

3.交直流电流测量端子，TK6700-1000A型，内置负载为600A，可级联一台600A的TK6400负载箱。

4.急停按钮，测试过程中出现意外时，迅速停止设备，断开电路。

5.液晶触摸彩屏，多电量直观显示，全触摸操作，大大提升仪器的易用性。

6.拉杆，可收缩使用，配合滚轮拖动设备，实现快速移动。

7.把手，用于搬运设备。

8.USB、LAN通讯接口，用于连接计算机进行通讯。

9.仪器供电电源线插口及电源开关。

5. 焊机电流检测仪器TK6700功能特点

☆ 现场便携式设计

焊机电流检测仪器TK6700

主机采用进口防护箱，重量轻、体积小、防护性好，适用于携带至现场工作。

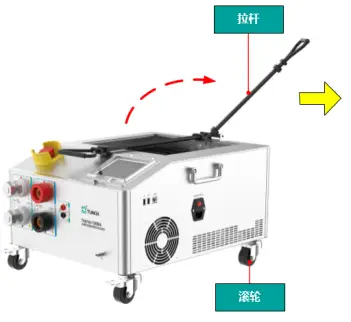

600 A负载箱配有拉杆和滚轮，便于整套设备的快速拖运，节省人员体力，提高检测效率。

☆ 无线平板功能（选件）

焊机电流检测仪器TK6700

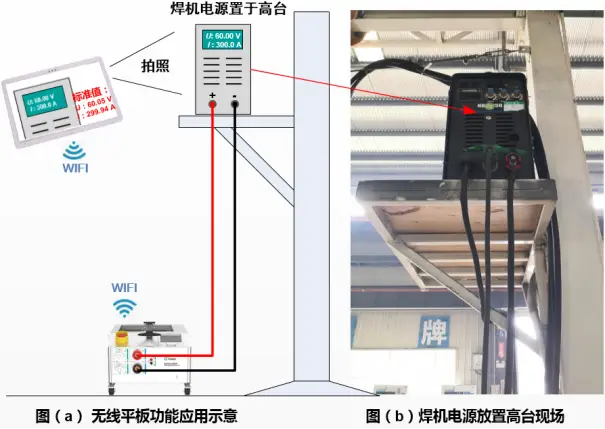

现场校准存在问题：在工业现场会存在被检电焊机置于高台处而标准设备在台下的情况，如图(b)所示。此时，难以同步记录被检电焊机与标准器的示值，给校准工作带来困扰。

解决方案：提供平板电脑的选配件，可通过WIFI与TK6700主机实时通讯。用户可手持平板对被检焊机的示值拍照，系统会自动记录拍照瞬间的标准器示值，方便后续数据处理。

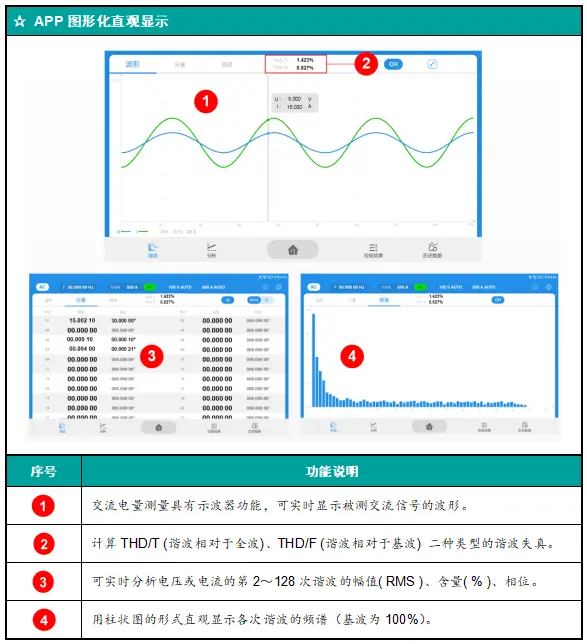

平板还可显示测量的波形图、谐波频谱图、趋势变化图，分析多次谐波含量，统计最大值、最小值、均值、方均根值等可表征焊机电源稳定性的多项参数。
