SpringMVC原理

SpringMVC执行原理

1. DispatcherServlet

​ **SpringMVC框架是围绕DispatcherServlet [ 调度Servlet ] 设计。**是以请求为驱动 , 围绕一个中心Servlet分派请求及提供其他功能，DispatcherServlet是一个实际的Servlet (它继承自HttpServlet 基类)。

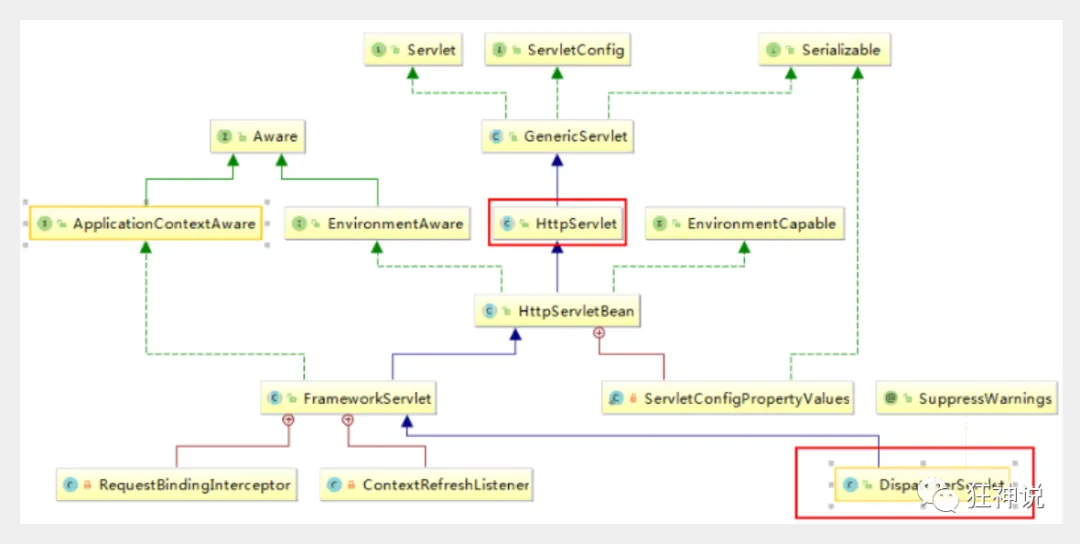

DispatcherServlet继承关系图








2. 执行原理














我们假设请求的url为 : http://localhost:8080/SpringMVC/hello

**如上url拆分成三部分：**

http://localhost:8080服务器域名

SpringMVC部署在服务器上的web站点

hello表示控制器

通过分析，如上url表示为：请求位于服务器localhost:8080上的SpringMVC站点的hello控制器。



3. 简述流程

1.浏览器发送一个请求到前端控制器DispatcherServlet，DispatcherServlet接受请求并且拦截

2.DispatcherServlet调用处理器映射器HandlerMapping，HanderlerMapping通过url查找Handler

3.HanderlerExection表示具体的Handler，主要作用是根据url查找控制器

如图：







通过/hello找到处理器

4.HandlerExecution将解析后的信息传递给DispatcherServlet,如解析控制器映射等

5.HandlerAdapter表示处理器适配器，按照特定的规则去执行Handler。（大体上是找继承Controller的类）

6.Handler让具体的Controller执行。

7.Controller将具体的执行信息返回给HandlerAdapter,如ModelAndView。

8.HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet。

9.DispatcherServlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名。

10.视图解析器将解析的逻辑视图名传给DispatcherServlet。

11.DispatcherServlet根据视图解析器解析的视图结果，调用具体的视图。
