OLED简介

• OLED（Organic Light Emitting Diode）：有机发光二极管
• OLED显示屏：性能优异的新型显示屏，具有功耗低、相应速度快、宽视角、轻薄柔韧等特点
• 0.96寸OLED模块：小巧玲珑、占用接口少、简单易用，是电子设计中非常常见的显示屏模块
• 供电：3~5.5V，通信协议：I2C/SPI，分辨率：128*64

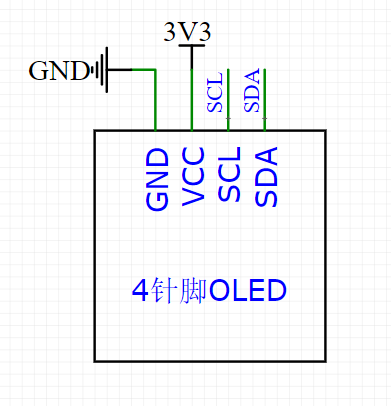

OLED硬件电路

 SCL和SDA都是I2C。

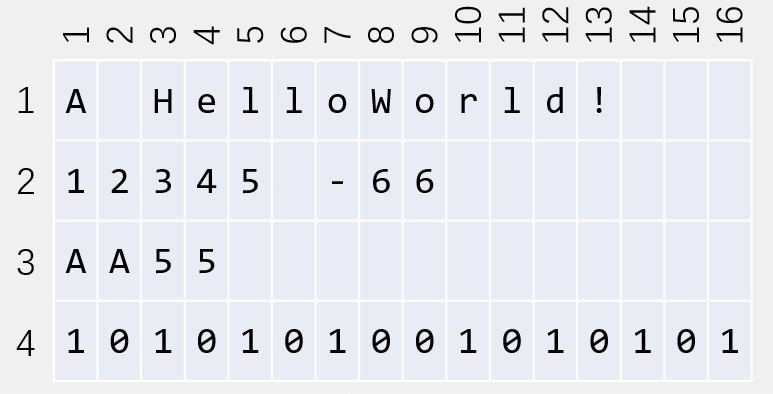

右图就如同左图的坐标

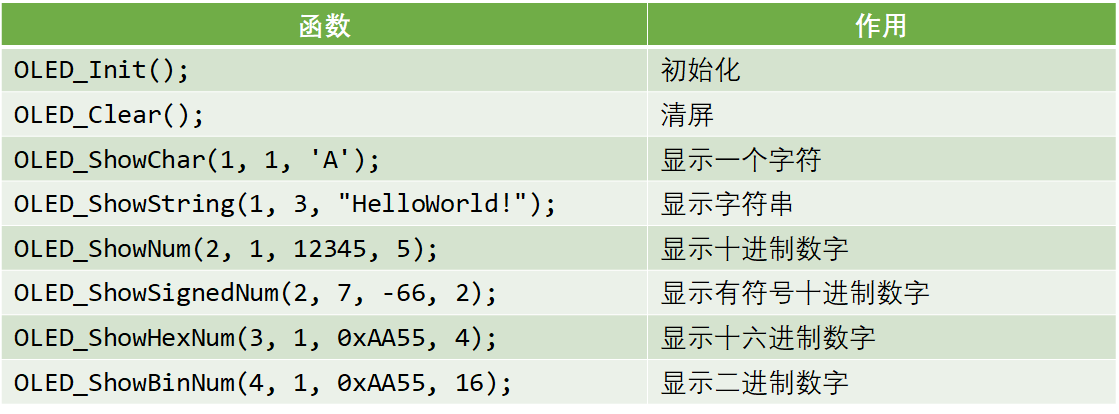

 OLED的驱动函数



代码部分

引脚初始化

/*引脚配置*/
#define OLED_W_SCL(x)        GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
#define OLED_W_SDA(x)        GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))

/*引脚初始化*/
void OLED_I2C_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
     GPIO_Init(GPIOB, &GPIO_InitStructure);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
     GPIO_Init(GPIOB, &GPIO_InitStructure);

    OLED_W_SCL(1);
    OLED_W_SDA(1);
}

因为用的模块化的东西，所以直接在OLED.c里面改引脚配置GPIO_Pin_x的值和引脚初始化的引脚。
