RCC时钟初始化

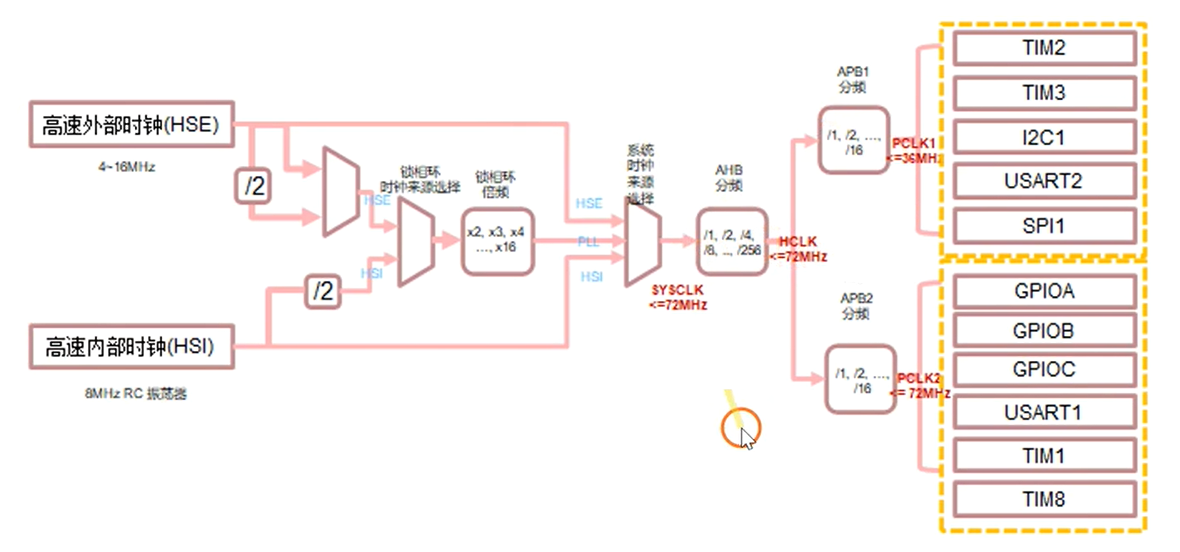

时钟树的简化版



解析

以锁相环为分隔

　　前半部分：时钟源的选择同时使能外部时钟源(HSE/HSI)、时钟源的预先值(是否除以2)、锁相环使能同时选择锁相环时钟来源、锁相环倍频

　　后半部分：选择要初始化的时钟类型(如系统时钟，AHB,APB)、选择系统时钟来源、AHB分频、APB分频



代码

void SystemClock()
{
    RCC_OscInitTypeDef RCC_OscInit;
    RCC_ClkInitTypeDef RCC_ClkInit;

    RCC_OscInit.OscillatorType = RCC_OSCILLATORTYPE_HSE;
    RCC_OscInit.HSEState = RCC_HSE_ON;
    RCC_OscInit.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
    RCC_OscInit.PLL.PLLState = RCC_PLL_ON;
    RCC_OscInit.PLL.PLLSource = RCC_PLLSOURCE_HSE;
    RCC_OscInit.PLL.PLLMUL = RCC_PLL_MUL9;
    HAL_RCC_OscConfig(&RCC_OscInit);

    RCC_ClkInit.ClockType = RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
    RCC_ClkInit.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
    RCC_ClkInit.AHBCLKDivider = RCC_SYSCLK_DIV1;
    RCC_ClkInit.APB1CLKDivider = RCC_HCLK_DIV2;
    RCC_ClkInit.APB2CLKDivider = RCC_HCLK_DIV1;
    HAL_RCC_ClockConfig(&RCC_ClkInit,FLASH_ACR_LATENCY_2);
}
