迅为2K0500开发板硬件连接快速测试

       迅为iTOP-LS2K0500开发采用龙芯LS2K0500处理器，基于龙芯自主指令系统（LoongArch®）架构，片内集成64位LA264处理器核、32位DDR3控制器、2D GPU、DVO显示接口、两路PCIe2.0、两路SATA2.0、四路USB2.0、一路USB3.0、两路GMAC、PCI总线、彩色黑白打印接口、HDA及其他常用接口。



公众号：迅为电子



在使用开发板之前，首先需要连接好开发板硬件，请按本章节检查硬件连接情况。



1.1 开箱 LS2K0500 开发板

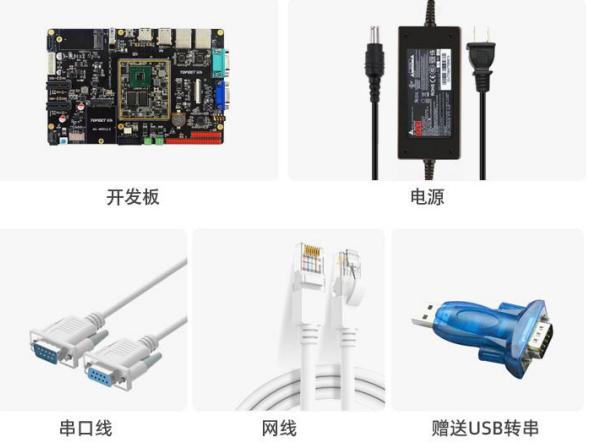

大家在拿到开发板以后首先检查下配件， 配件如下所示：

（开发板、电源、串口线、网线、USB 转串口接头、仿真器（选配））







1.2 电源连接

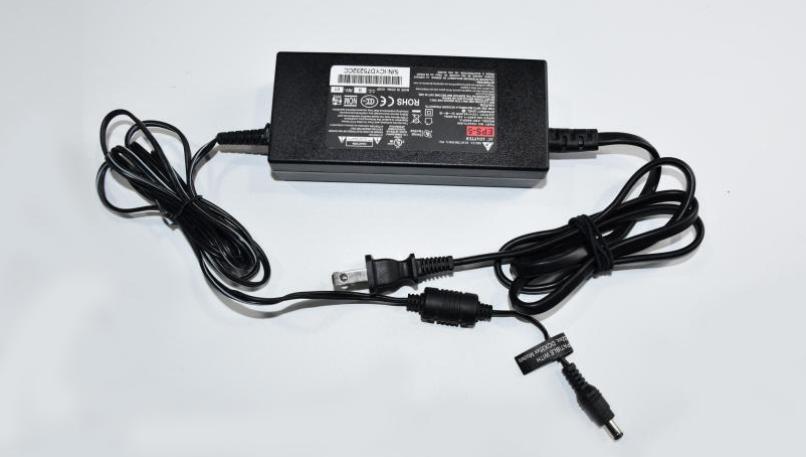

电源使用 12V/5A 的电源适配器，如下图所示：

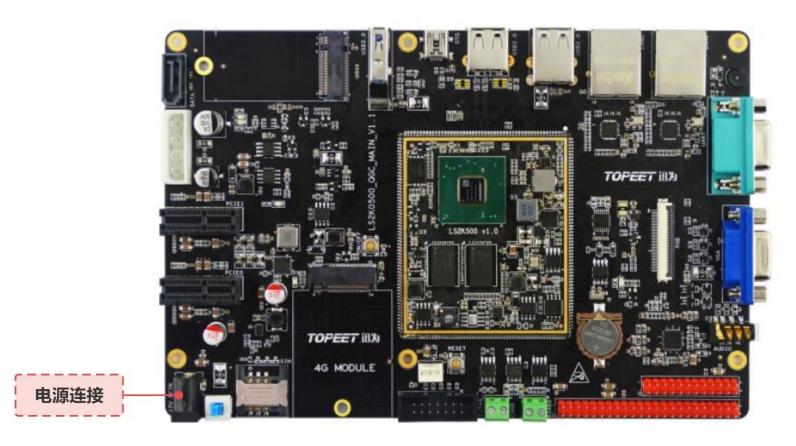

电源连接如下图所示：







1.3 控制台串口连接

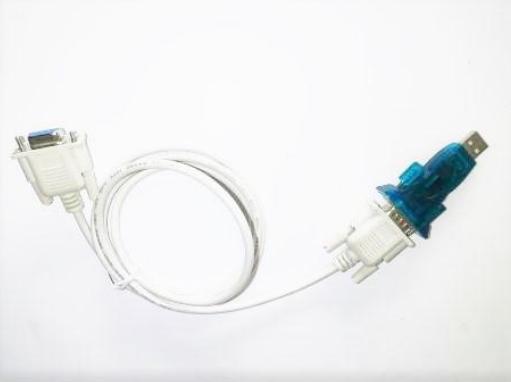

首先使用配带的 232 串口数据线连接和 usb 转串口连接起来，如下图所示：

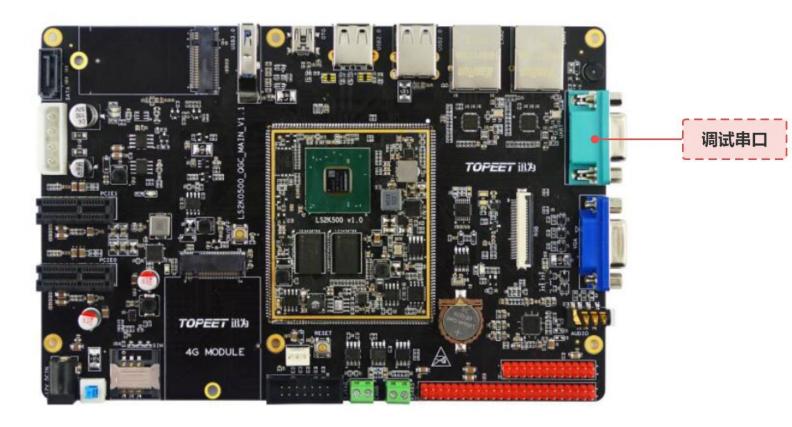

然后将 232 串口线母头一端连接到开发板的 CON15 座子上层，另一端连接到电脑的 usb

口上，如下图所示：









1.4 屏幕连接

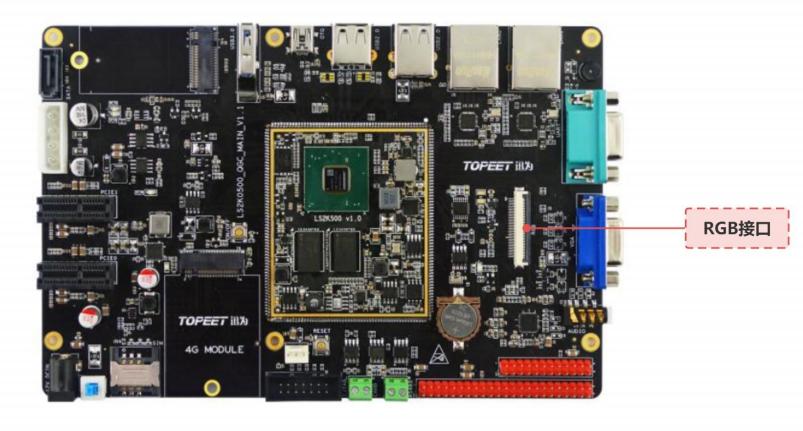

1.4.1 RGB 接口

如果购买了 RGB 屏幕，需要使用佩戴的 FPC 软排线连接屏幕和开发板。这里以 7 寸 RGB

屏幕为例进行说明。

首先我们把 FPC 软排线和屏幕连接起来，注意，FPC 线有铜箔的一面朝下。如下图所示：











1.4.2 VGA 接口连接屏幕

开发板支持 VGA 接口，首先准备一个 VGA 接口的屏幕，屏幕背后蓝色母口为 VGA 接口， 然后使用 VGA 线，连接屏幕 VGA 接口和开发板的 VGA 接口。开发板的 VGA 接口，









1.5 网络连接

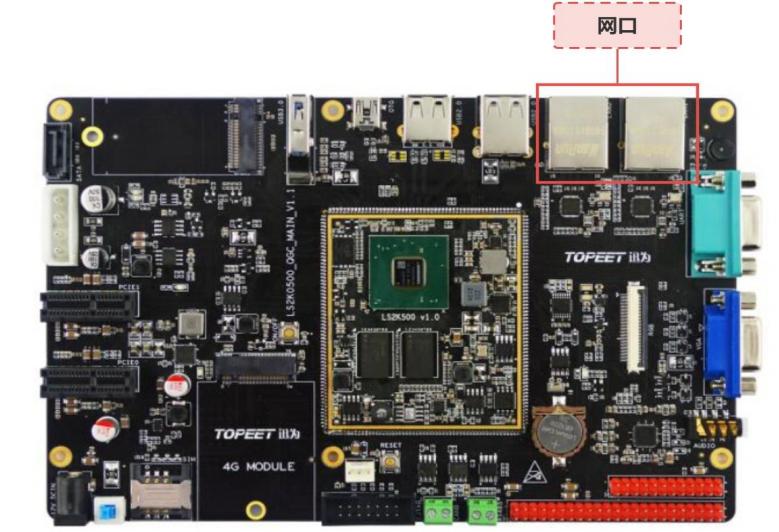

开发板板载 2 路网口，默认都可以使用，如下图所示：

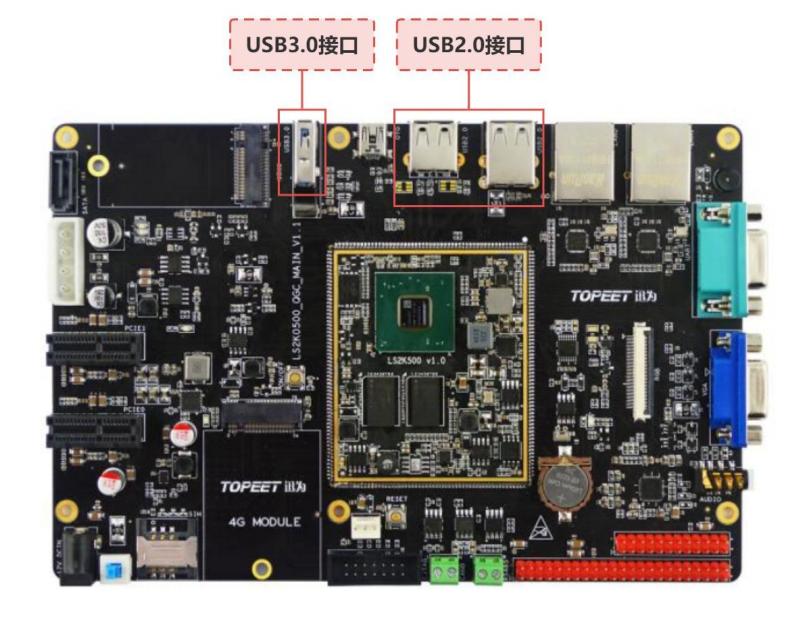

1.6 USB 连接

开发板后面板板载 2 路 USB2.0 HOST 接口和 1 路 USB3.0 HOST 接口，可以将鼠标、键盘

或者 U 盘连接到 USB 座子上，其中蓝色接口为 USB3.0，白色接口为 USB2.0，如下图所示：

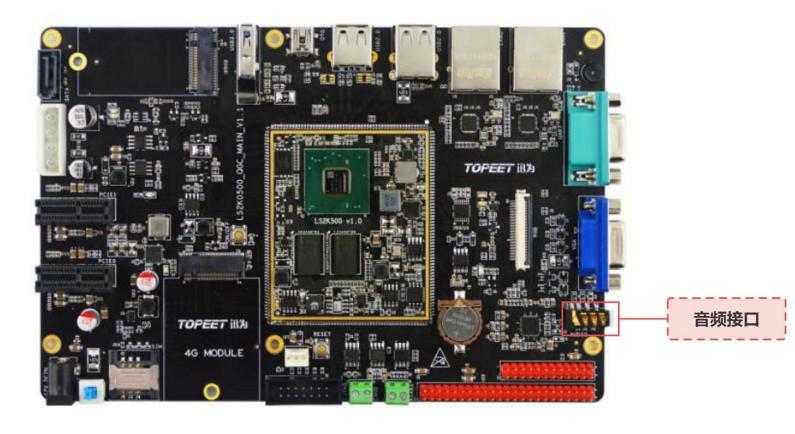

1.7 音频连接

开发板板载 1 路音频接口。可插耳机。







1.8 PCIE 扩展设备连接

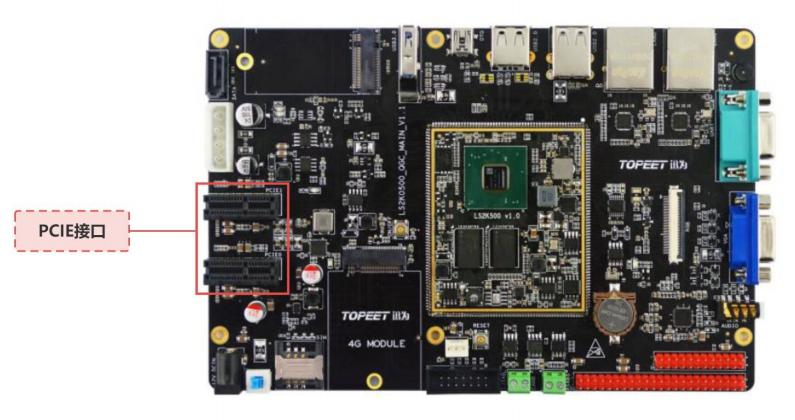

开发板板载两个 PCIe x1 的接口，如下图所示：







1.9 硬盘连接

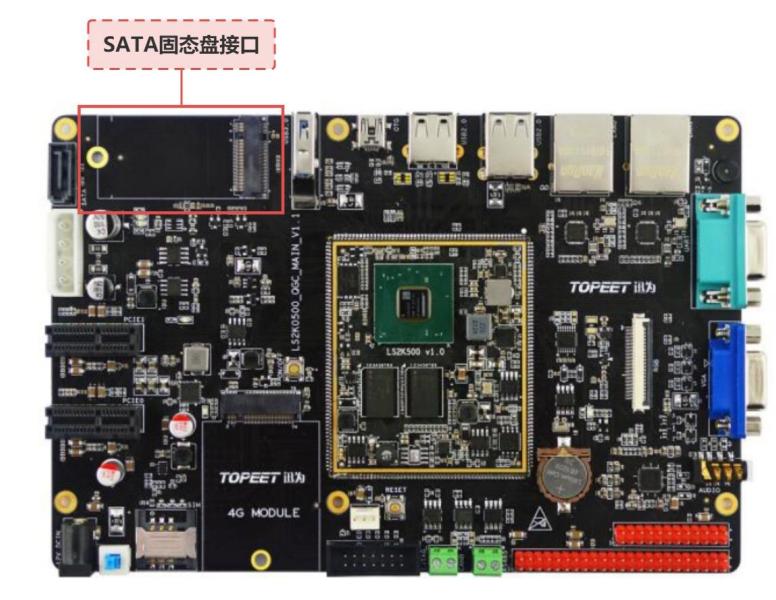

1.9.1 SATA 固态盘连接

开发板板载 1 个 M.2 接口的 SATA 固态盘插槽，

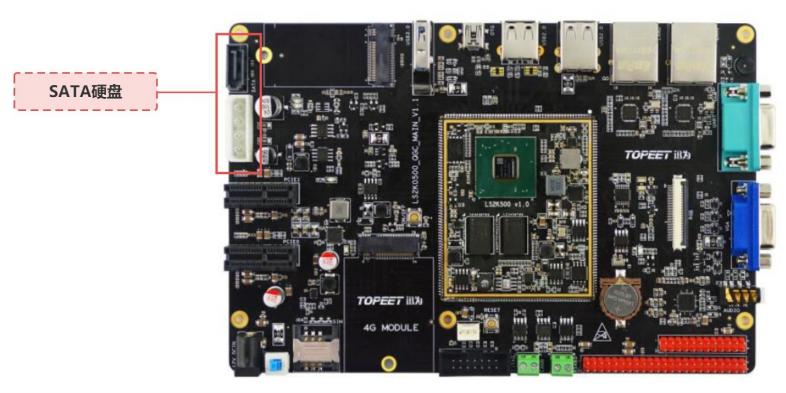

1.9.2 SATA 硬盘连接

开发板板载 1 路 SATA3.0 接口，有 SATA 供电接口和 SATA 数据接口两部分。如下图所示：

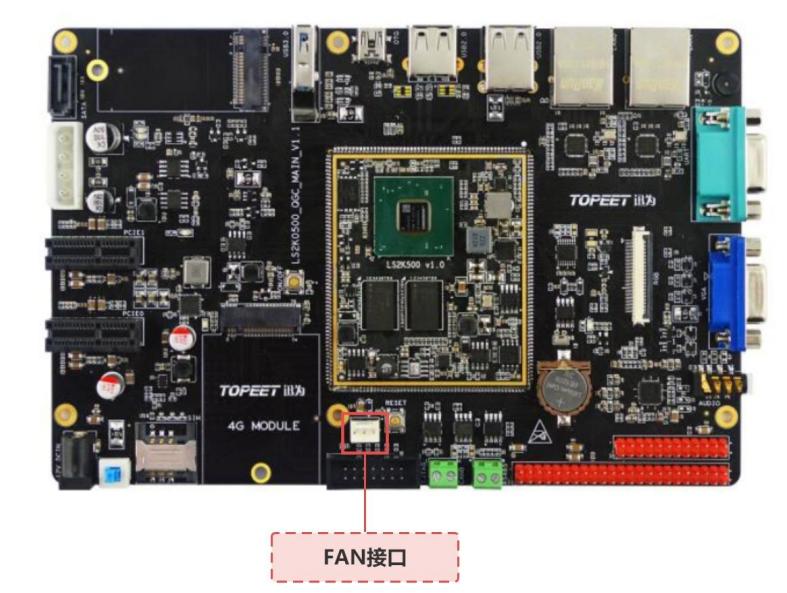

1.10 风扇连接

开发板板载 1 路风扇接口，用作 CPU 风扇，如下图所示：
