第194章如何在Linux中使用模拟SPI
在讲解SPI基础的时候提到过SPI可以分为硬件SPI和软件SPI，在前面的章节中使用的都是硬件SPI，当硬件SPI不够用时，可以使用GPIO来模拟SPI，在本节课将对软件SPI进行讲解。

与I2C协议相比，SPI通信协议比较简单，没有起始信号、应答信号和终止信号，所以不会从零编写模拟SPI的驱动代码，直接使用Linux源码中已经写好的驱动程序即可。

194.1 内核和设备树配置

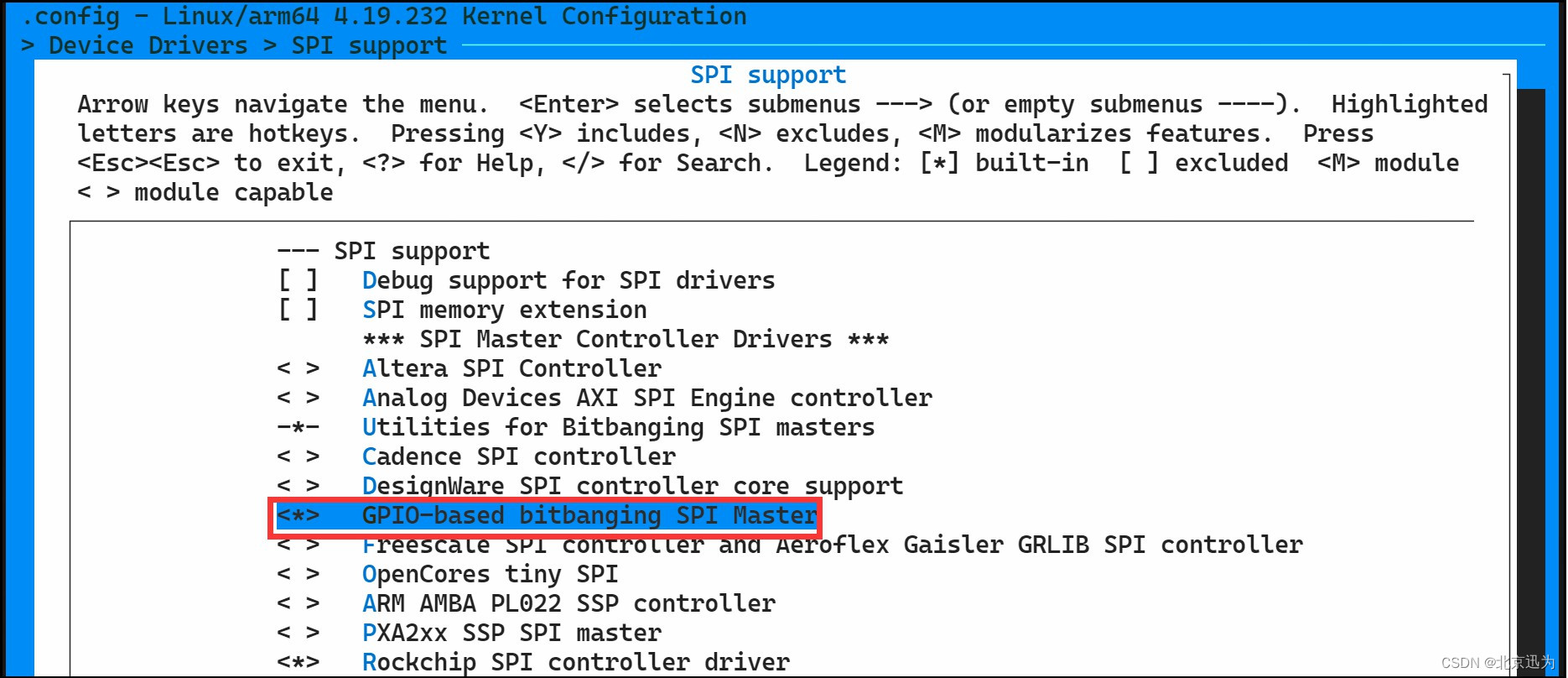

首先将模拟SPI驱动编译进内核，在make menuconfig图形化配置界面中选中如下选项

Device Drivers --->

[*]SPI support -->

<*> GPIO-based bitbanging SPI Master //选中

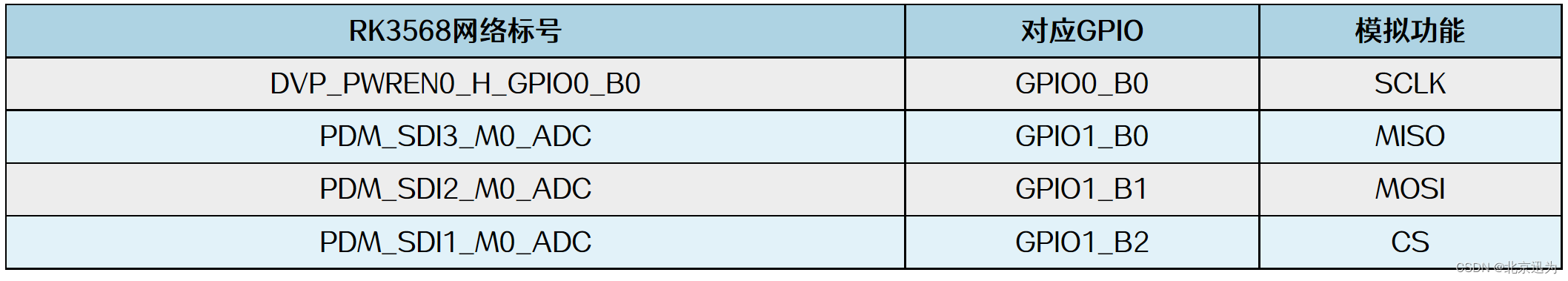

软件SPI选定的引脚为开发板背面的4个GPIO，具体引脚功能图如下所示：

设备树修改步骤如下所示：

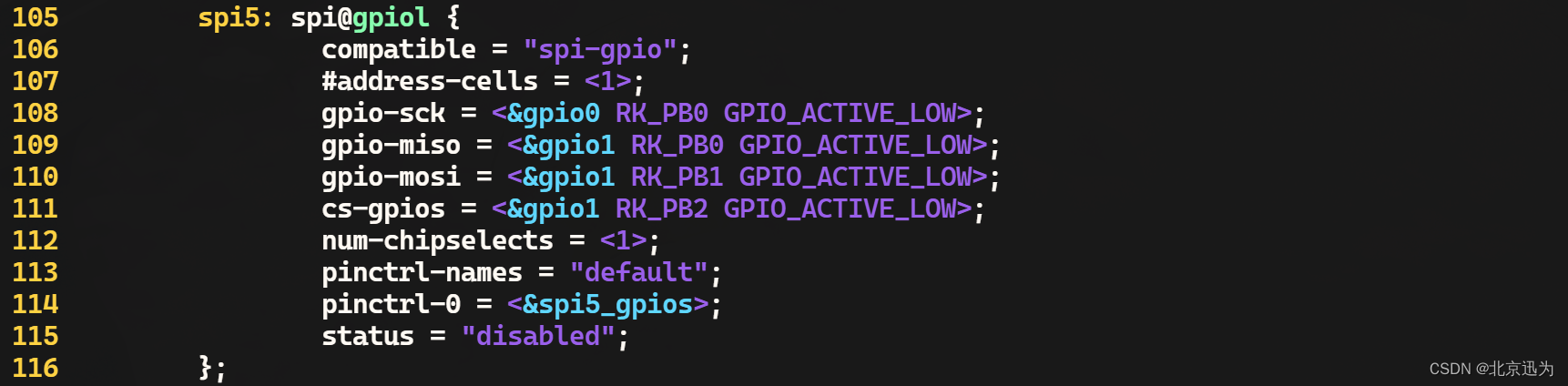

首先对rk3568-evb1-ddr4-v10.dtsi设备树进行修改，在根节点添加SPI5节点，具体内容如下所示：

spi5: spi@gpiol {
compatible = "spi-gpio";
#address-cells = <1>;
gpio-sck = <&gpio0 RK_PB0_GPIO_ACTIVE_LOW>;
gpio-miso = <&gpio1 RK_PB0_GPIO_ACTIVE_LOW>;
gpio-mosi = <&gpio1 RK_PB1_GPIO_ACTIVE_LOW>;
cs-gpios = <&gpio1 RK_PB2_GPIO_ACTIVE_LOW>;
num-chipselects = <1>;
pinctrl-names = "default";
pinctrl-0 = <&spi5_gpios>;
status = "disabled";
};

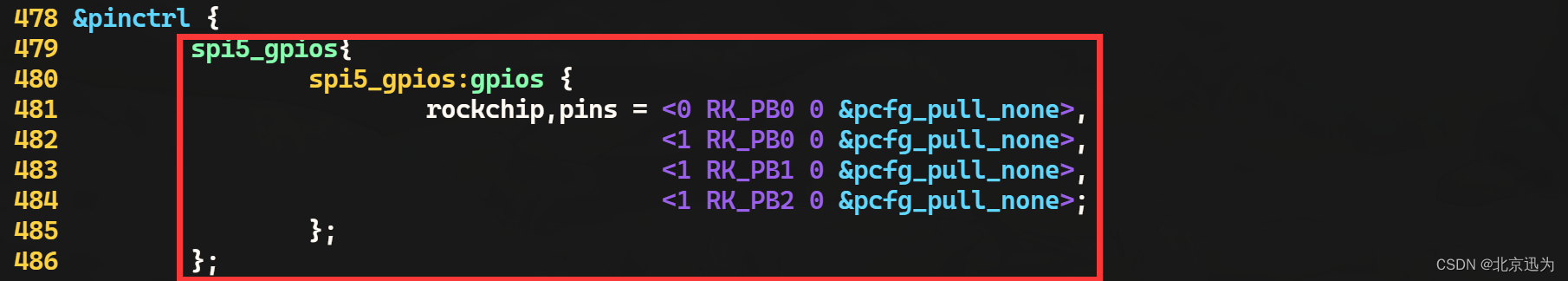

然后对pinctrl节点进行追加，追加内容如下所示：

spi5_gpios: gpios {
rockchip,pins = <0 RK_PB0 0 &pcfg_pull_none>,
<1 RK_PB0 0 &pcfg_pull_none>,
<1 RK_PB1 0 &pcfg_pull_none>,
<1 RK_PB2 0 &pcfg_pull_none>,
>;
};

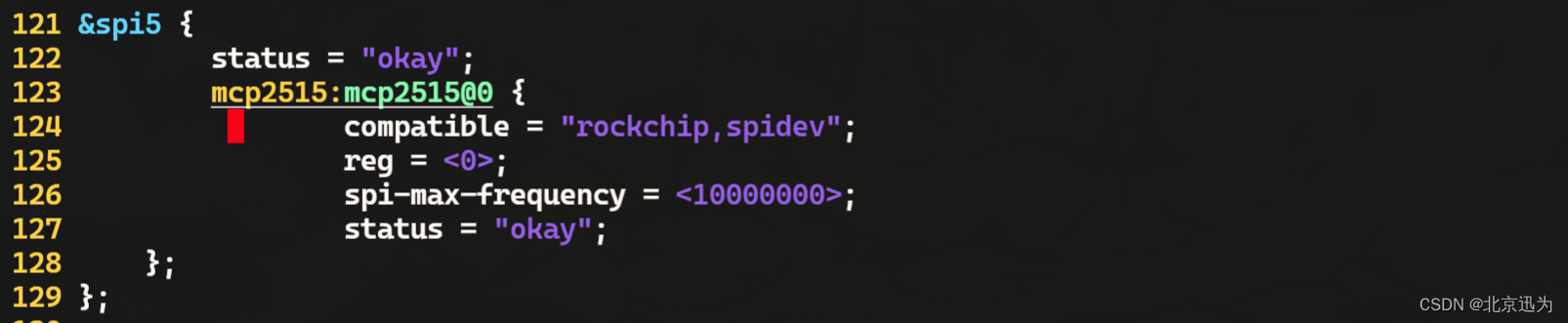

最后修改之前编写的mcp2515节点，修改之后的内容如下所示：

&spi5 {
status = "okay";
mcp2515:mcp2515@0 {
compatible = "rockchip,spidev";
reg = <0>;
spi-max-frequency = <10000000>;

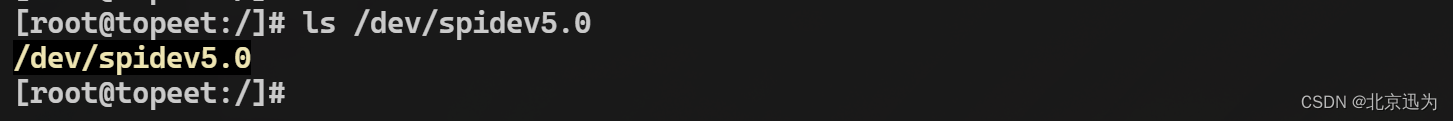

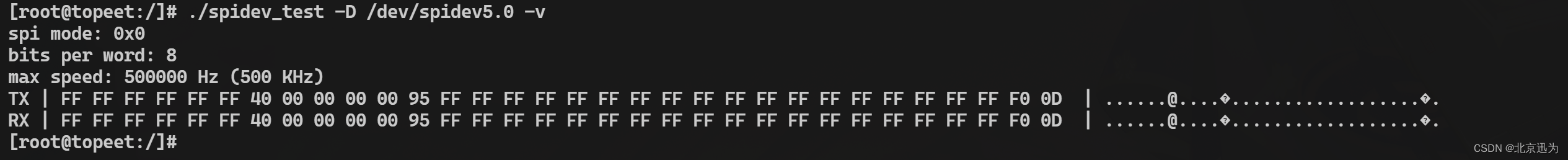

status = "okay";
};
};
