迅为iTOP-RK3588开发板Buildroot系统功能测试

第三章 Buildroot系统功能测试

烧写buildroot系统镜像，buildroot系统镜像在网盘资料“iTOP-3588开发板\01_【iTOP-RK3588开发板】基础资料\06_iTOP-RK3588开发板Linux镜像\01_Buildroot镜像”目录下，本小节测试buildroot系统。

3.1系统启动

Buildroot系统启动后，串口如下图所示：

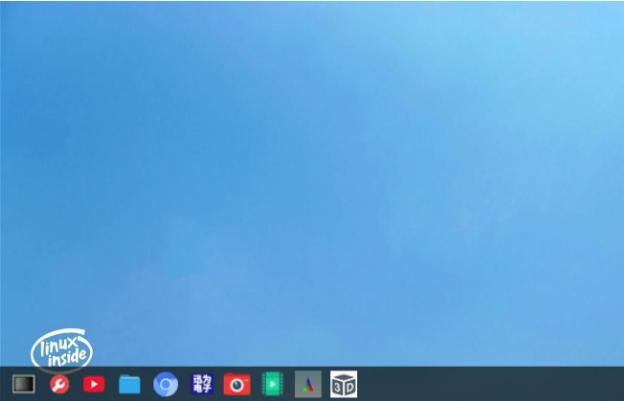

如果连接了屏幕，是可以看到系统桌面的，桌面显示如下图所示，默认已经支持wayland桌面环境及一些QT应用。

3.2多路视频播放测试

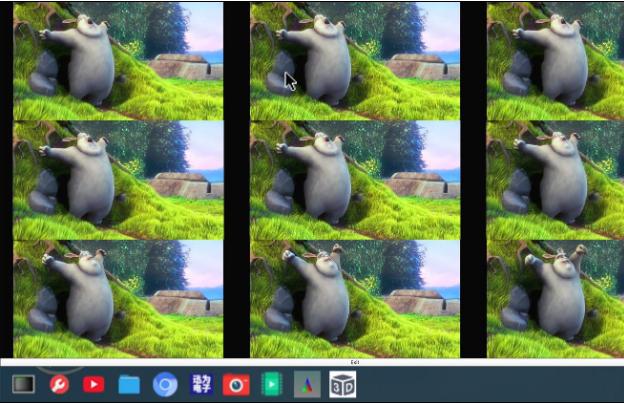

多路视频播放器用于测试设备的多路视频播放能力，显示能力以及硬件解码能力，点击启动桌面上的“multivideoplayer”应用会自动循环播放九路视频的demo，

3.3 GPU测试

glmark2是一个用于测试图形处理单元（GPU）性能的开源基准测试工具。它基于OpenGL API，并使用了一系列的渲染场景和特效来评估GPU的性能表现。点击桌面上的“glmark2”应用，启动后将进行GPU测试，

测试完成之后可以在终端得到相应的得分，

3.4系统信息查询

查看内核和 cpu 信息，输入如下命令：

uname -a

查看操作系统信息：

cat /etc/issue

查看环境变量信息：

env

3.5 U盘测试

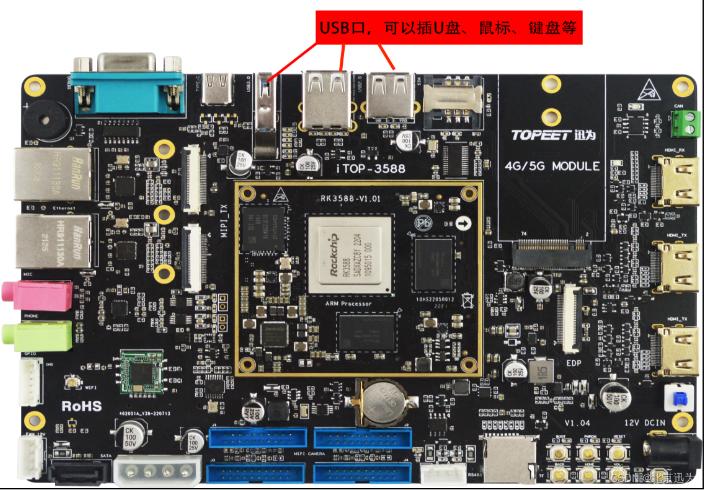

当插入 U 盘以后，U 盘的格式必须为 FAT32 格式，大小在 32G 以下（底板上 4 个 USB 接口都可以插入U 盘），如下图所示。

方法一：

1 将U盘(U盘的格式必须为FAT32格式，大小在32G以下)插到开发板的usb接口，串口打印信息如下所示，U盘的设备节点是/dev/sda1。U盘的设备节点不是固定的，根据实际情况来查看设备节点。

2 在buildroot系统下,U盘会自动挂载到/mnt/udisk目录下，可以通过“df -h”命令查看挂载路径，

方法二：

Buildroot 支持自动挂载外部存储设备，连接屏幕以后，打开桌面上的“qfm”APP，依次点击“USB Disk”，就会进入U盘挂载目录。U 盘挂载路径：/udisk ，如下图所示：

3.6 TF卡测试

方法一：

1 将TF卡(TF 卡的格式必须为FAT32格式，大小在32G以下)插到开发板的TF 卡插槽，正常情况下串口打印信息如下图所示：

2 默认情况下TF卡挂载到 /mnt/sdcard目录下，输入以下命令查看挂载目录：

df -Th

方法二：

Buildroot 支持自动挂载外部存储设备，连接屏幕，打开桌面上的“qfm”APP，依次点击“SD Card”，进入TF卡挂载路径，如下图所示：

3.7 USB鼠标键盘测试

将USB鼠标和键盘接入iTOP-3588开发板的usb接口，串口终端的打印信息如下图所示：

此时在屏幕上出现箭头光标，鼠标和键盘已可正常使用。

当拔掉usb鼠标和键盘时，串口终端打印如下：

此时屏幕上箭头光标消失，鼠标已成功去除。

3.8 Linux 485 测试

本章节配套资料在网盘资料“ iTOP-3588开发板\02_【iTOP-RK3588开发板】开发资料\09_系统外设功能测试\01_buildroot系统测试配套资料\01_485测试配套资料”目录下。

3.8.1 485硬件连接

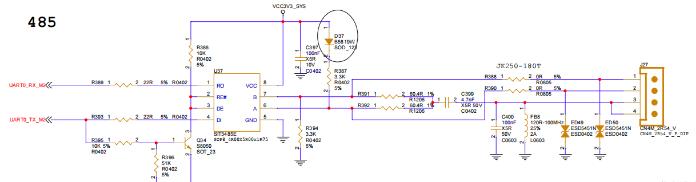

485电路图如下图所示：

由原理图可知，485使用的串口0，可以通过/dev/ttyS0来控制。接下来使用USB转RS485模块进行测试（需要自行准备）。USB转RS485模块如下图所示：

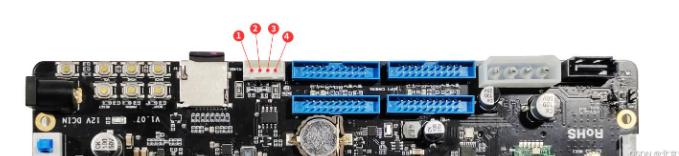

由原理图可知，开发板底板上1号引脚是B，2号引脚是A ，4号引脚连接地，然后将 1 2引脚连接到 USB转RS485模块上，A接A，B接B，如下图所示：

USB转RS485模块的usb端口连接到电脑上。

3.8.2 测试485

开发板发送数据测试：

注意，默认波特率为115200！

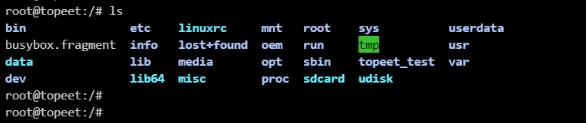

进入到测试例程目录下，如下图所示：

在电脑上打开串口助手，选择对应的串口号和波特率，注意：默认波特率为115200！

打开串口，

输入以下命令运行测试程序发送数据，发送的数据为123456789，数据信息可以自定义

./uarttest /dev/ttyS0 send 123456789

电脑端接收到信息，如下图所示：

输入以下命令开发板接收数据，如下图所示：

./uarttest /dev/ttyS0 recv

电脑端发送数据，如下图所示：

开发板收到数据，如下图所示：

485测试完毕。

3.9 wifi连接测试

方法一

qsetting 是系统设置工具，其中可以设置 WiFi 连接。进入桌面“qsetting”，点击WiFi后，点击右上角开关打开 WiFi ，设备将自动搜索周围WiFi。

点击想要连接的WiFi名，输入密码完成连接，

方法二

除此之外也可以使用命令进行连接wifi。进入到/topeet_test/02_wifi/目录下，

在测试wifi之前，将有线关闭，输入以下命令：

ifconfig eth0 down

ifconfig eth1 down

运行wifi_sta_connect.sh脚本，连接wifi，如下图所示，输入选择连接的wifi名称和密码。

wifi连接好后，ping下百度检查是否链接成功。

ping www.baidu.com

3.10 蓝牙测试

首先烧写buildroot系统，然后使用以下命令运行bluetoothctl交互命令,如下图所示：

bluetoothctl

使用命令power on打开蓝牙，蓝牙默认是关闭的，并且重启系统之后默认也会关闭。输入以下命令：

power on

使用命令agent on选择要连接的设备类型或者去选择一个特定的类型，输入以下命令：

agent on

如果你在agent命令之后按下俩次tab键，可以看到一些可以使用的类型列表，比如DisplayOnly，KeyboardDisplay等等，

使用default-agent 命令去确认并完成要连接的设备类型

default-agent

使用advertise on命令尝试打开BLE广播包，来确认Bluez的BLE模块是否初步正常，显示如下所示即正常。

然后使用以下命令进行蓝牙扫描，一段时间之后使用第二条命令打印扫描到的设备信息，如下图所示：

scan on

使用devices命令去获得想要去配对的设备MAC地址

devices

使用命令pair MAC_address 去配对设备（使用Tab键可以自动补全MAC地址），作者连接A4:46:B4:D5:95:E6，这里作者已经连接过了。

使用命令 connect MAC_address 去连接设备。作者连接A4:46:B4:D5:95:E6。

配对成功之后，手机的显示

在手机中播放一首歌曲，在开发板上连接上耳机，便可以播放音乐。

至此，在buildroot系统下的蓝牙测试成功。

3.11 千兆以太网测试

首先准备一个千兆路由器，一根千兆网线，开发板俩个网口都可以连接外网，将网口通过网线连接到路由器的千兆口。

在串口终端也可以查看IP地址，可以根据自己的需求选择连接的网口并使用命令查看网口的IP，如下图所示：

ifconfig eth0 //查看网口0的IP

输入以下命令对网口的连通性测试，俩个网口都支持连接外网。

ping -I eth0 -c 10 www.baidu.com

3.12 4G模块测试

配套资料在网盘资料“iTOP-3588开发板\02_【iTOP-RK3588开发板】开发资料\09_系统外设功能测试\01_buildroot系统测试配套资料\02_4G模块测试配套资料”目录下。

iTOP-3588开发板上预留了一个4G /5G接口，可以连接迅为提供的 EM05-CE模块（全网通4G模块）。

首先准备一个 EM05-CE模块连接到iTOP-3588开发板的 PCIE 接口上，然后准备一个 4G天线，接到 EM05-CE模块的天线座上面，然后插入一张能联网的 SIM 卡，如下图所示：

然后进入到/topeet_test/03_4g/目录下，如下图所示：

然后执行以下命令运行连接脚本，如下图所示：

./quectel-CM &

输入命令“ifconfig”会有 wwan0 出现，如下图所示：

然后输入以下命令，ping一下百度的ip，可以看到已经能上网了，如下图所示：

ping -I wwan0 www.baidu.com

如果发现只能 ping 通 IP 不能 ping 通网址，是因为 DNS 没有设置对，在 etc 下有一个文件 resolv.conf。

vi resolv.conf

配置以下为可用的 DNS。

nameserver 8.8.8.8

nameserver 202.99.160.68

nameserver 221.130.33.52

nameserver 221.130.33.60

nameserver 192.168.1.1

nameserver 114.114.114.114

编辑完保存，即可发现可以 ping 通外网。

3.13 can测试

iTOP-3588开发板支持can接口，底板上can接口如下图所示：

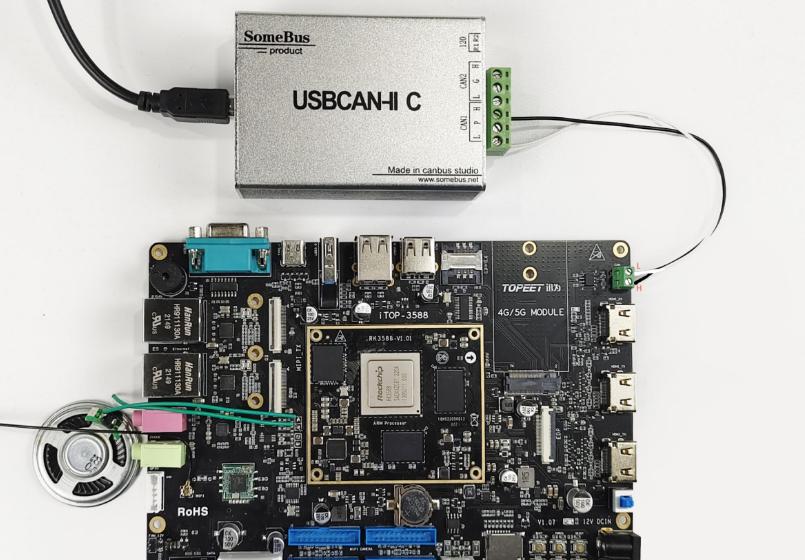

本次测试使用了 usbcan 调试分析仪作为测试设备，将 usbcan 调试分析仪通道一的 L 连到开发板的L，将通道一的 H 连到开发板的H，如下图所示：

输入以下命令，查询当前网络设备，

ifconfig -a

输入以下命令关闭CAN，

ip link set can0 down

输入以下命令，设置 can0 仲裁段1M波特率，数据段3M波特率

ip link set can0 type can bitrate 1000000 dbitrate 3000000 fd on

输入以下命令，打印can0信息，

ip -details link show can0

输入以下命令打开 can0 通道，

ip link set can0 up

自此开发板的基础配置就完成了，然后是模式的选择。首先将iTOP-3588开发板作为接收端，使用如下命令：

candump can0 &

然后在 PC 端 usbcan 的上位机发送数据

上位机的数据发送后，开发板的终端会收到相应的数据，

接下来将iTOP-3588开发板作为发送端，使用如下命令发送相应的数据：

cansend can0 123#DEADBEEF

然后在 usncan 的 Windows 上位机会返回如下信息：

至此，can功能测试完毕

3.14 SATA硬盘测试

iTOP-3588开发板使用SATA硬盘时需要用到SATA线和电源线（默认不提供，需要自行准备），注意: 为防止烧坏的情况发生，板子请先断电再接上SATA硬盘。

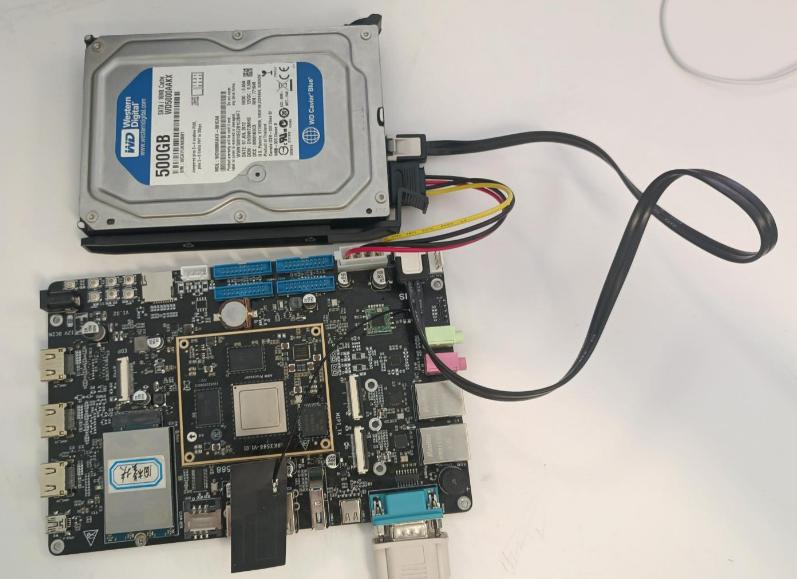

iTOP-3588开发板连接硬盘如下图所示：

硬件接好后，开发板上电，会产生对应的设备，使用相同的命令进行挂载即可。如果进入了图形界面，系统会对硬盘自动进行挂载。

3.15 M2接口固态硬盘测试

磁盘驱动器的速度是以一个单位时间内读写数据量的多少来衡量的。DD 命令是一个简单的命令行工具，它可用对磁盘进行任意数据块的读取和写入，同时可以度量读取写入的速度。将会使用 DD 命令来测试 SSD 磁盘的读取和写入速度。

iTOP-3588开发板支持M.2接口的固态硬盘，这里以爱国者固态硬盘P2000为例，启动前将固态硬盘插入 M.2 接口（在开发板的背面），

pci是一种总线，而通过pci总线连接的设备就是pci设备。PC上常用的设备很多都是采用pci总线，如：网卡、存储等。输入以下命令显示所有的pci设备信息。

lspci

输入以下命令查看生成的设备节点

ls /dev/nvme0*

输入以下命令挂载固态，将固态硬盘挂载到/nvme/目录下，挂载目录可以随意指定，如下图所示：

mkdir nvme

mount /dev/nvme0n1 /nvme/

挂载完，如下图所示:

3.16 HDMI测试

开发板支持HDMI接口，首先准备一个HDMI接口的屏幕，如下图所示：

开发板上的hdmi接口如下图所示，连接上下图中的任意一个HDMI TX接口均可显示：

然后使用购买开发板配套的hdmi线，将这俩接口连接起来，屏幕便可显示。

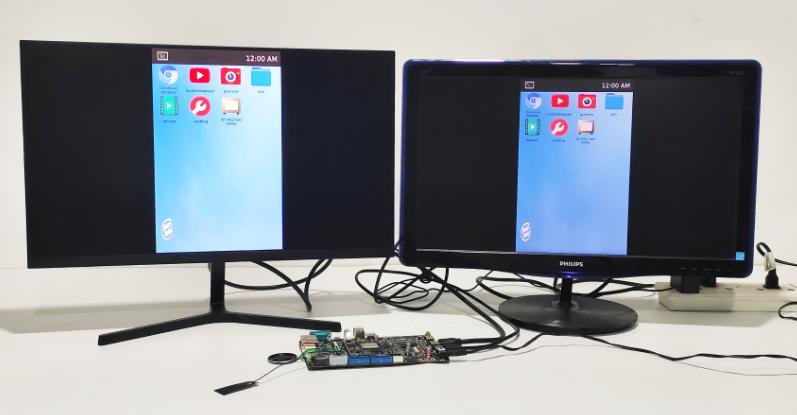

如果将两个HDMI 接口同时接上屏幕，默认会双屏同显。

3.17 按键测试

首先启动开发板，通过调试串口登录到开发板上，

然后在串口终端输入“cat /proc/bus/input/devices”命令，查看Linux系统的输入设备，

从上图可以看到用户按键的事件号是event2（如果有接触摸屏，用户按键的事件号有可能会是event3），然后在串口终端输入“od -x /dev/input/event2”命令，接着按下开发板上的按键（VOL+或者VOL-或者HOME或者BACK），可以看到获取到的按键上报数据（十六进制方式），

3.18 RTC时钟测试

Linux系统下分为系统时钟和硬件时钟。分别使用 date 和 hwclock 命令查看。系统时钟在系统断电以后会丢失，硬件时钟在有纽扣电池的情况下，系统断电，时钟不会丢失。在系统每次启动的时候，系统时钟会和硬件时钟进行同步。

首先启动开发板，通过调试串口登录到开发板上，

查看系统时钟在串口终端输入“date”命令，

查看硬件时钟，在串口输入“hwclock -u”命令查看硬件时钟，

也可以使用 date 命令来设置系统时间，例如置系统时间为2022 年 3月4号12:30:00，在串口终端输入命令“date -s "2022-3-04 12:30:00"”，

然后使用“hwclock --systohc -u”命令把当前系统的时间同步到硬件时钟里面，然后使用“hwclock -u”命令查看硬件时钟。

3.19 UVC 摄像头测试

iTOP-rk3588 支持 OV5695 MIPI 摄像头，同时也支持 UVC 摄像头。首先来测试一下UVC 摄像头，将USB 摄像头插入开发板，将自动安装 uvc 驱动。

摄像头识别检测

v4l2-ctl --list-devices

由上图可知，/dev/video21和22 为 USB 摄像头节点

查看摄像头支持的格式

v4l2-ctl --list-formats-ext -d /dev/video20

摄像头采集格式查询

v4l2-ctl -V -d /dev/video20

终端输入“qcamera”，应用启动后将自动显示摄行头拍摄画面，

3.20 OV5695/OV13850摄像头测试

开发板默认支持摄像头接口。摄像头接口是一个20PIN，间距为2.0mm的双排插针，底板提供4个摄像头接口，默认可以使用J1接口，连接的时候需要摄像头朝向缺口处安装。

迅为提供的OV5695摄像头模块

摄像头识别检测

v4l2-ctl --list-devices

由上图可知，/dev/video11 为 USB 摄像头节点

查看摄像头支持的格式

v4l2-ctl --list-formats-ext -d /dev/video11

摄像头采集格式查询

v4l2-ctl -V -d /dev/video11

摄像头图像预览

gst-launch-1.0 v4l2src device=/dev/video11 ! \video/x-raw,format=NV12,width=800,height=1280,framerate=30/1 ! autovideosink

也可以点击桌面上的“qcamera”应用对摄像头进行预览，启动后将自动显示摄行头拍摄画面，

3.21 看门狗测试

看门狗是嵌入式系统中经常使用的功能，iTOP-3588中看门狗的设备节点为/dev/watchdog。

首先来到/topeet_test/04_watchdog目录下，在该目录中存放了看门狗的测试程序，

测试程序第一个参数为看门狗设备节点，第二个参数为看门狗重启时间，输入以下命令运行程序。

./watchdog /dev/watchdog 5

程序执行之后，程序会先启动看门狗，然后喂狗，最后停止喂狗，开发板重启。表明看门狗开启喂狗，喂狗重启功能都是正常的。

3.22 耳机测试

iTOP-3588开发板板载耳机接口，

测试音频存放路径为/topeet_test/05_headphone/，

输入以下命令播放，可以听到耳机里面发出声音。

aplay 1.wav

3.23 麦克风测试

iTOP-3588开发板板载麦克风接口，如下图所示，将麦克风连接到此接口。

输入以下命令开始录音，录音时间为10秒钟，保存为“test.wav”。

arecord -d 10 -f cd -r 44100 -c 2 -t wav test.wav

参数解析

-d 指定录音的时长，单位时秒

-f 指定录音格式

-r 指定了采样率，单位时Hz

-c 指定channel 个数

-t 指定生成的文件格式

使用以下命令用耳机播放刚刚录制的声音，耳机会传来刚刚录制的声音。

aplay test.wav

至此，声卡、麦克风和耳机测试完毕。

3.24 喇叭测试

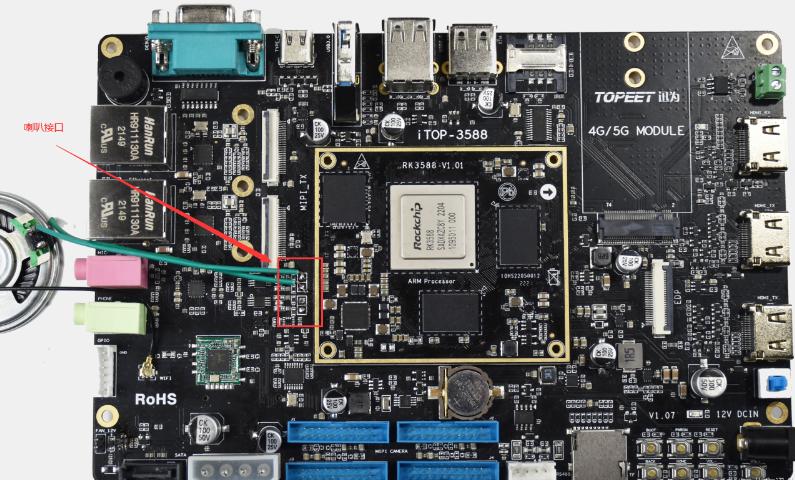

iTOP-3588开发板板载喇叭接口，如下图所示，将喇叭接到此接口。

测试音频仍旧使用/topeet_test/05_headphone目录下的1.wav，

然后输入以下命令播放，可以听到喇叭里面发出声音。

aplay 1.wav

3.25 屏幕背光调节

背光的亮度设置范围为（0--255），255表示亮度最高，0表示关闭背光亮度。进入系统后在终端输入如下命令进行背光测试。以下的测试命令适用于迅为的MIPI 7寸屏幕，LVDS7寸屏幕，LVDS10.1寸屏幕。

查看当前屏幕背光值

cat /sys/class/backlight/backlight/brightness

背光熄灭

echo 0 >/sys/class/backlight/backlight/brightness

3.26 EMMC测试

下面简单测试 eMMC 的读写速度，以读写 ext4 文件系统为例。注意：为确保数据准确，请重启开发板后测试读取速度。

dd if=/dev/zero of=/test bs=1M count=500 conv=fsync//写入测试

dd if=/test of=/dev/null bs=1000M //读取测试

3.27 HDMI IN测试

注：主机不能同时接多个视频线，且不能使用转接头。

将HDMI_RX与电脑端口连接，如下图所示：

HDMI-IN 设备在内核中会被注册为video设备，生成的节点如：/dev/video20，输入以下命令查看hdmiin生成的设备节点：

v4l2-ctl --list-devices

打开桌面的Qt V4L2 test Utility应用，点击左上角蓝色文件夹图标，选择video20打开，

选择打开后，点击左上角绿色箭头图标即可开始运行，

运行后，即可显示HDMI桌面。

3.28 NPU查询

查询NPU驱动版本

cat /sys/kernel/debug/rknpu/driver_version

查询NPU利用率

cat /sys/kernel/debug/rknpu/load

查询NPU电源状态

cat /sys/kernel/debug/rknpu/power

打开/关闭NPU电源

echo on > /sys/kernel/debug/rknpu/power

echo off > /sys/kernel/debug/rknpu/power

3.29蜂鸣器测试

PWM 提供了用户层的接口，在 /sys/class/pwm/ 节点下面，PWM 驱动加载成功后，会在 /sys/class/pwm/ 目录下产生 pwmchipX 目录，

设备树中打开了3个 PWM，系统会将已经打开的 PWM 按照 PWM 编号顺序放置在/sys/class/pwm 目录，此处 pwmchip0 对应的是 PWM1，pwmchip1 对应 PWM12，pwmchip2 对应 PWM15，其中蜂鸣器使用的是PWM15 ，我们进入到 pwmchip2 目录，
