迅为RK3588开发板-基于瑞芯微RK3588摄像头方案



硬件：

RK3588开发板+摄像头







MIPI摄像头：



1.1 硬件连接

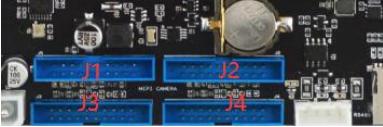

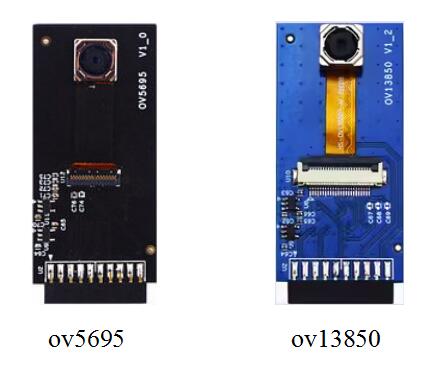

RK3588 底板上有四个摄像头接口，如下图所示，此四个接口均可连接摄像头 ov5695 和 摄像头 ov13850。

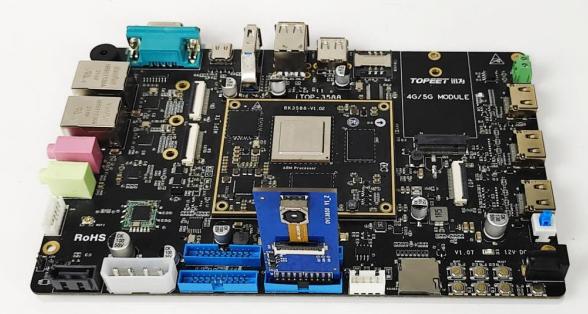

摄像头模块连接硬件时要将模块对准插槽缺口处，J1 接口连接摄像头模块如下图所示：

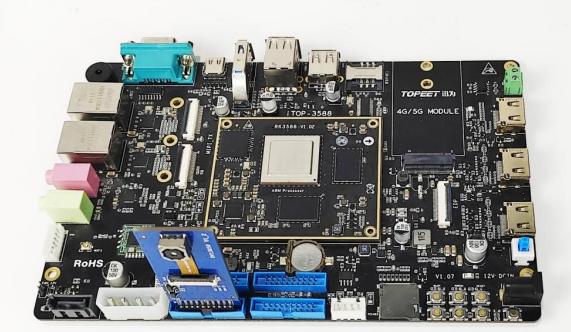

J2 接口连接摄像头模块如下图所示：

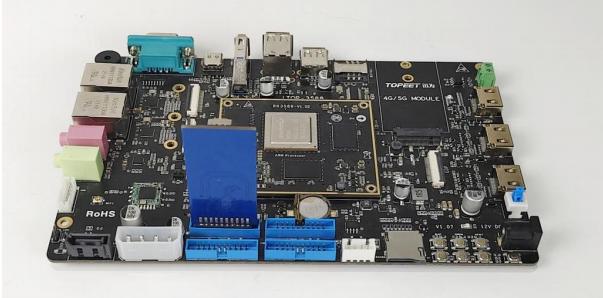

J3 接口连接摄像头模块如下图所示











1.2 设备树修改

打开 3588-android12/kernel-5.10/arch/arm64/boot/dts/rockchip/topeet_camera_config.dtsi 设 备树，此设备树中对底板上的摄像头接口进行了配置，如果想要使用 J1 接口打开摄像头 OV5695 或者 摄像头 OV13850，只需要在设备树中打 开“#define CAMERA_J1”宏定义即可。



USB 摄像头显示：

默认支持 USB 摄像头，将 USB 摄像头插入开发板底板的 USB 接口。然后使用 Android

系统自带的相机 APP 进行测试。

也可以使用迅为提供的 Android APP 进行测试，在网盘资料“iTOP-3588 开发板\02_

【iTOP-RK3588 开发板】开发资料\08_Android 应用开发配套资料\03_摄像头配套资料\USB

摄像头和 ov5695 摄像头测试例程”目录下下载
