迅为基于龙芯的3A5000开发板入门使用之硬件连接



硬件连接

在使用开发板之前，首先需要连接好开发板硬件。





1.1 开箱 iTOP-3A5000&7A2000 开发板

大家在拿到开发板以后首先检查下配件， 配件如下所示：









（开发板、串口线、网线、USB 转串口接头、）





1.2 电源连接

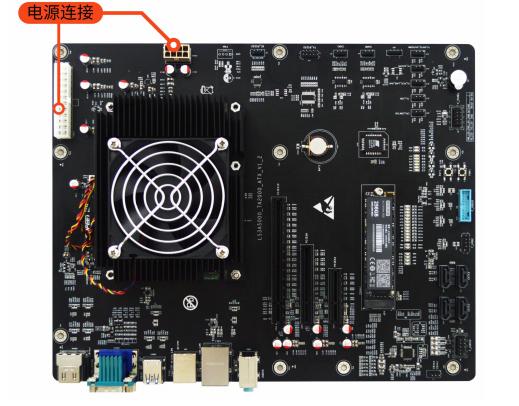

电源连接如下图所示：







1.3 控制台串口连接

首先使用配带的 232 串口数据线连接和 usb 转串口连接起来

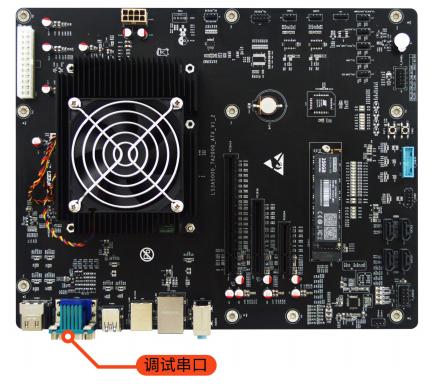

然后将 232 串口线母头一端连接到开发板的 CON15 座子上层，另一端连接到电脑的 usb 口上，如下图所示：







1.4 屏幕连接

1.4.1 HDMI 接口

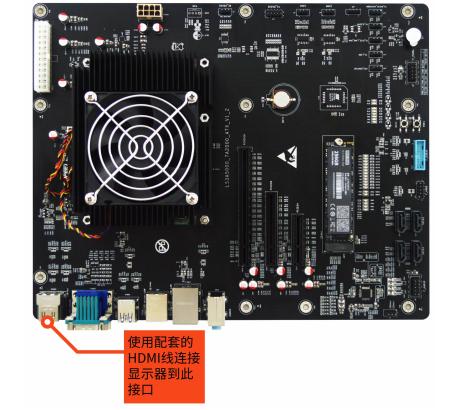

开发板提供 2 路 HDMI 接口，对应开发板的 CON16 座子。上层为 HDMI0，与 VGA 为复制屏模式，下层为 HDMI1。HDMI 接口可以连接显示器，如下图所示：









1.4.2 VGA 接口连接屏幕

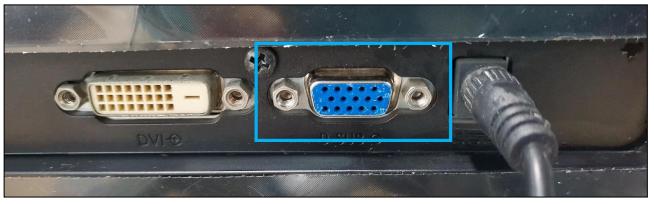

开发板支持 VGA 接口，首先准备一个 VGA 接口的屏幕，屏幕背后蓝色母口为 VGA 接口，

如下图所示：

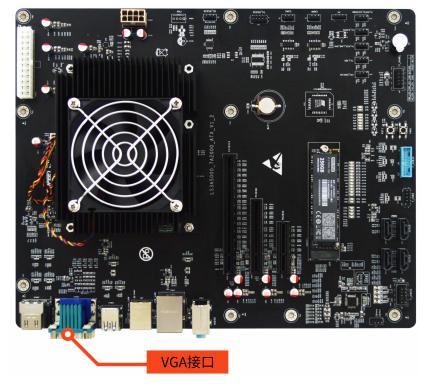

然后使用 VGA 线，连接屏幕 VGA 接口和开发板的 VGA 接口。开发板的 VGA 接口，如

下图所示：

















1.5 网络连接

开发板板载 2 路网口，目前只有网口 0 可以使用，因此需要将网线连接到 LAN_1 座子上，





1.6 USB 连接

开发板后面板板载 2 路 USB2.0 HOST 接口和 2 路 USB3.0 HOST 接口，可以将鼠标、键盘

或者 U 盘连接到 USB 座子上，其中蓝色接口为 USB3.0，黑色接口为 USB2.0，



1.7 音频连接

开发板后面板板载 3 路音频接口。绿色接口为音频输出接口，可插耳机或者音响；红色为麦克风接口；蓝色为音频输入接口，可接其他设备。



1.8 PCIE 扩展设备连接

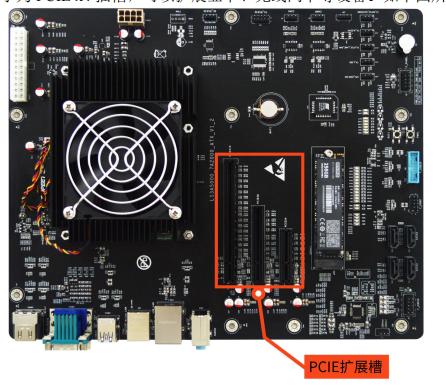

开发板板载 3 条 PCIE 扩展设备插槽，CON8 座子为 PCIE x16 插槽，CON7 座子为 PCIE x8 插槽，CON5 座子为 PCIE x4 插槽，可以扩展显卡、无线网卡等设备。如下图所示：













1.9 硬盘连接

1.9.1 M.2 硬盘连接

开发板板载 1 个 PCIE3.0 接口的 M.2 固态硬盘插槽，仅需将 M.2 硬盘安装至 J24 座子上， 使用螺丝固定即可。如下图所示：





1.9.2 SATA 硬盘连接

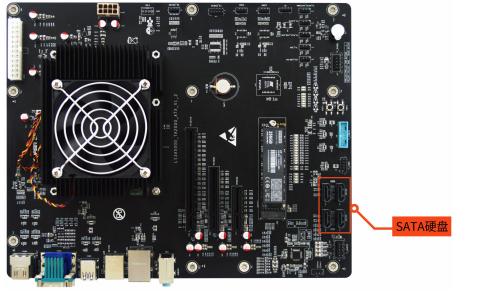

开发板板载 4 路 SATA3.0 接口，有 SATA 供电接口和 SATA 数据接口两部分。安装时，将 SATA 供电接口同 ATX 电源的 SATA 供电相连接，将 SATA 数据接口与底板上 CN1 座子 （CN2,CN3,CN4 同理）连接即可。









1.10 风扇连接

开发板板载 2 路 4 线风扇接口，CON10 座子用作 CPU 风扇，CON9 座子用作系统风扇。将 CPU风扇的螺丝对准核心板的固定孔位，按照“对角安装、分次拧紧”的原则固定即可，安装完成 后，记得将风扇连接线连接至底板 CON10 座子。





1.11 机箱前面板连接

1.11.1 开关接针连接

开发板板载 1 路开关接针 J9，用于连接机箱的开关机按钮（POWER_BUTTON）、重启按钮 （RESET_BUTTON）、电源指示灯（POWER_LED，注意正负极）、硬盘状态指示灯（HD_LED， 注意正负极），该接口共包括 9PIN，采用防呆设计。





1.11.2 音频接针连接

开发板板载 1 路前面板音频接针 J6，用于连接机箱前面板音频接针部分，包括 3.5 mm 音频输入接口及音频输出接口，该接口共包括 9PIN，采用防呆设计。



1.11.3 USB2.0 接针连接

开发板板载 1 路前面板 USB2.0 接针J41，用于连接机箱前面板的 USB2.0 接口，采用防呆设计。



1.11.4 USB3.0 接针连接

开发板板载 1 路前面板 USB3.0 接针J36，用于连接机箱前面板的 USB3.0 接口，采用防呆设计。
