iTOP-iMX6ULL开发板-移植mjpg-streamer实现远程监控

iTOP-iMX6ULL开发板-移植mjpg-streamer实现远程监控







转自:iMX6ULL开发板使用手册第九十七章

关注公众号“北京迅为”，回复“终结者”，免费下载完整版本。

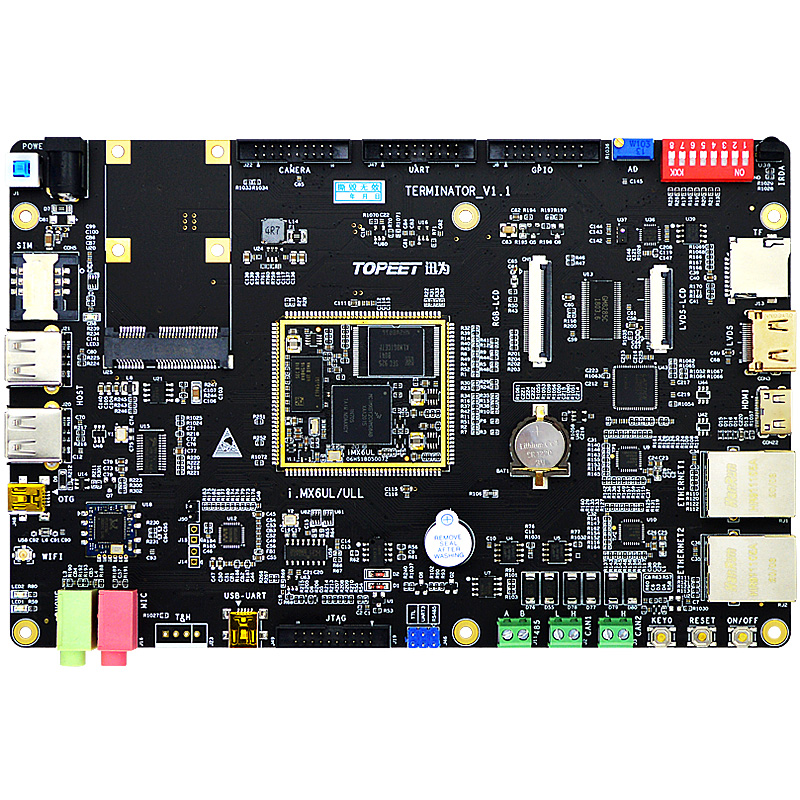

硬件平台：迅为iMX6ULL开发板





1 移植 MJPG 库

因为使用 mjpg-streamer 要用到 MJPG 库，所以我们要先把 MJPG 库移植到开发板上。

MJPG 是 MJPEG 的缩写，MJPEG 是一种视频编码格式，但是 MJPEG 还可以表示文件格式扩展名，常用

于闭合电路的电视摄像机的模拟视频信号“翻译”成视频流，能发送高质量图片，生成完全动画视频，即

由系列 jpg 图片组成视频。

MJPG 库下载地址：http://www.ijg.org/files/，本文档选择的 jpegsrc.v8b.tar.gz 这个版本，也可以使用文

档同一目录下的 jpegsrc.v8b.tar.gz 压缩包，然后在 Ubuntu 创建文件夹 mjpg，

mkdir mjpg

将下载好的 jpegsrc.v8b.tar.gz 压缩包放到 mjpg 文件夹下，然后解压：

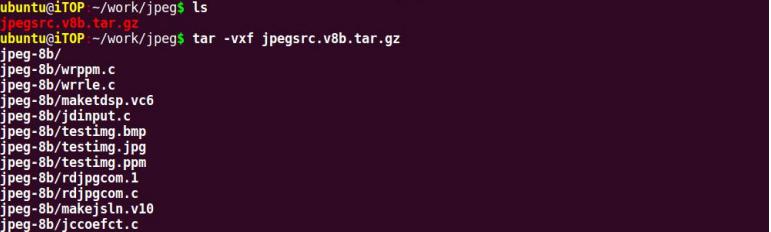

tar -vxf jpegsrc.v8b.tar.gz





然后在此目录下创建文件夹用来存放编译生成文件，

mkdir _jpeg_install，





进入 jpeg-8b 文件夹，执行以下命令配置编译选项：

./configure --prefix=/home/ubuntu/work/mjpg/_jpeg_install --host=arm-linux-gnueabihf

参数说明：



--prefix=/home/ubuntu/work/mjpg/_jpeg_install：为上步创建的文件夹路径，根据实际填写。

--host=arm-linux-gnueabihf：为交叉编译工具的名字。

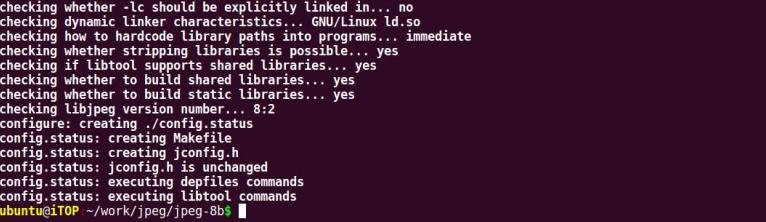

完成后如图 97.1.3：









执行 make 编译，完成后如图 97.1.4：

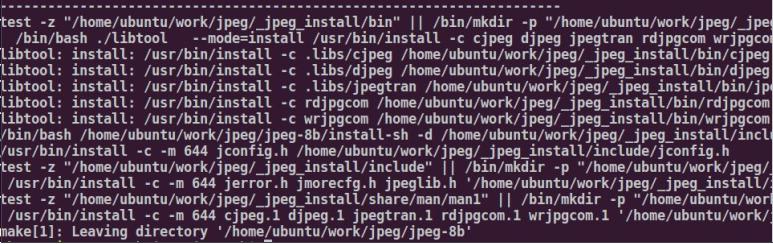

执行 make install，完成后如图 97.1.5：

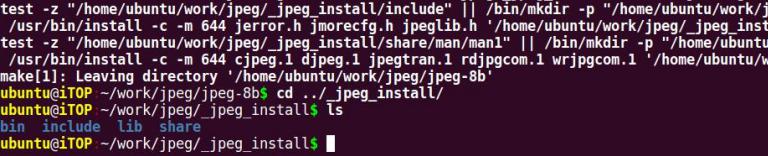

进入_jpeg_install 文件夹查看，有图 97.1.6 所示文件即为成功：







将_jpeg_install 的/lib/下的库文件拷贝到开发板的/lib/目录下：







2 移植 mjpg-streamer 服务器

mjpg-streamer 是一个命令行应用程序，可通过网络将 JPEG 文件从网络摄像头流传输到各种类型的查看

器，例如浏览器，mplayer 等其他能够接收 MJPG 流的软件。

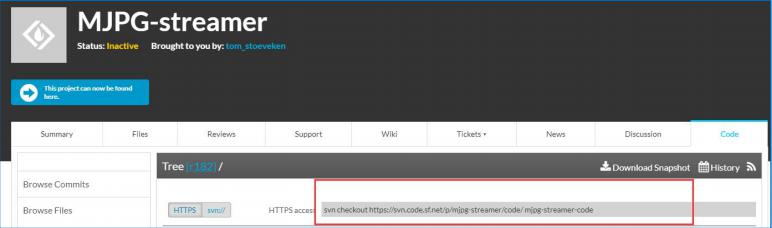

下载网站：https://sourceforge.net/p/mjpg-streamer/code/HEAD/tree/

输入：svn checkout https://svn.code.sf.net/p/mjpg-streamer/code/ mjpg-streamer-code 下载，目录下多出

以下文件：





进入 mjpg-streamer/mjpg-streamer-code/mjpg-streamer/文件夹：执行 make clean

输入以下命令修改交叉编译工具：

find -name "Makefile" -exec sed -i "s/CC = gcc/CC = arm-linux-gnueabihf-gcc/g" {} \;

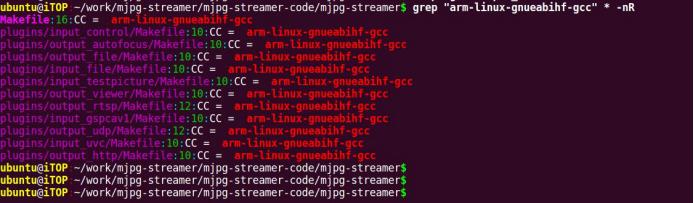

查看是否修改成功，grep "arm-linux-gnueabihf-gcc" * -nR：

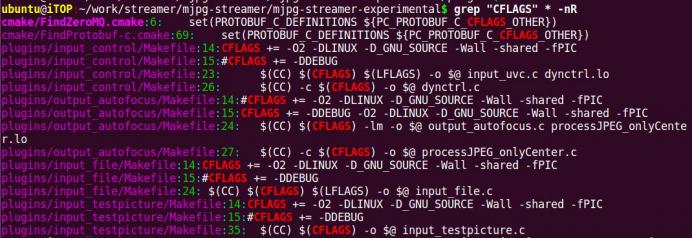

继续修改编译选项，搜索“CFLAGS”：

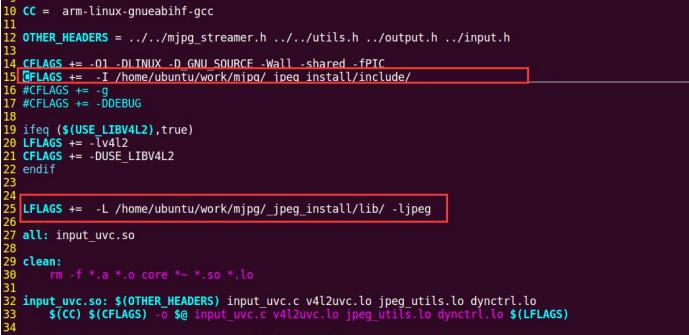

根据搜索出来的信息，进入 plugins 文件夹，修改 plugins/input_uvc/Makefile，第 15 行添加

CFLAGS += -I /home/ubuntu/work/mjpg/_jpeg_install/include/

第 25 行改为：

LFLAGS += -L /home/ubuntu/work/mjpg/_jpeg_install/lib/ -ljpeg

完成后如图 97.2.5：

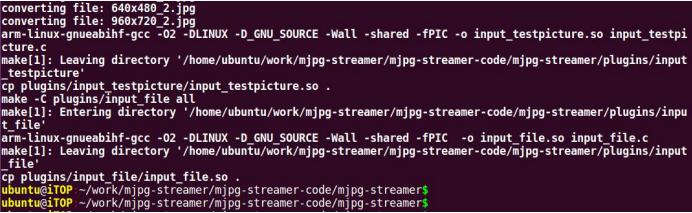

回到 mjpg-streamer 目录下，执行 make 编译，成功后如图 97.2.6：



在目录下会生成.so 库文件和 mjpg_streamer，







将.so 文件拷贝到开发板的/lib/目录下，mjpg_streamer 文件夹拷贝到开发板的/bin/目录下，www 拷贝

到/opt/目录下：

cp *.so start.sh mjpg_streamer ~/nfs_dir/

cp www /opt/ -rf

cp mjpg_streamer /bin/





3 测试

测试过程中要保证网络畅通，根据 start.sh 文件，输入以下命令测试：

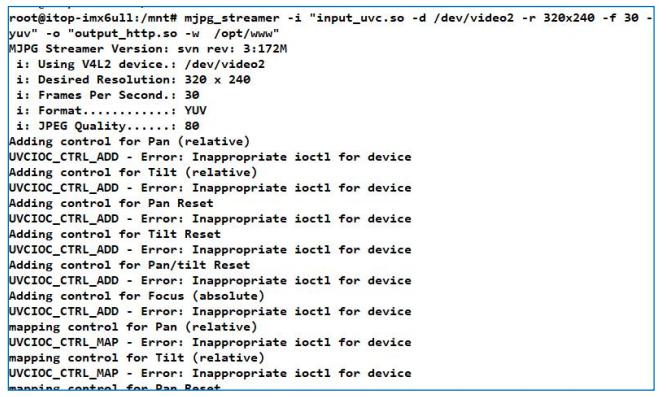

mjpg_streamer -i "input_uvc.so -d /dev/video2 -r 320x240 -f 30 -yuv" -o "output_http.so -w /opt/www"

报错可以忽略，

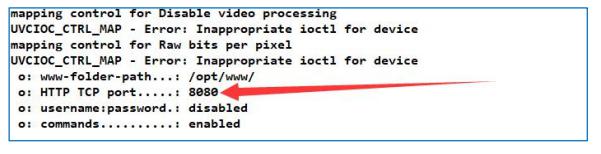

下方会显示端口号

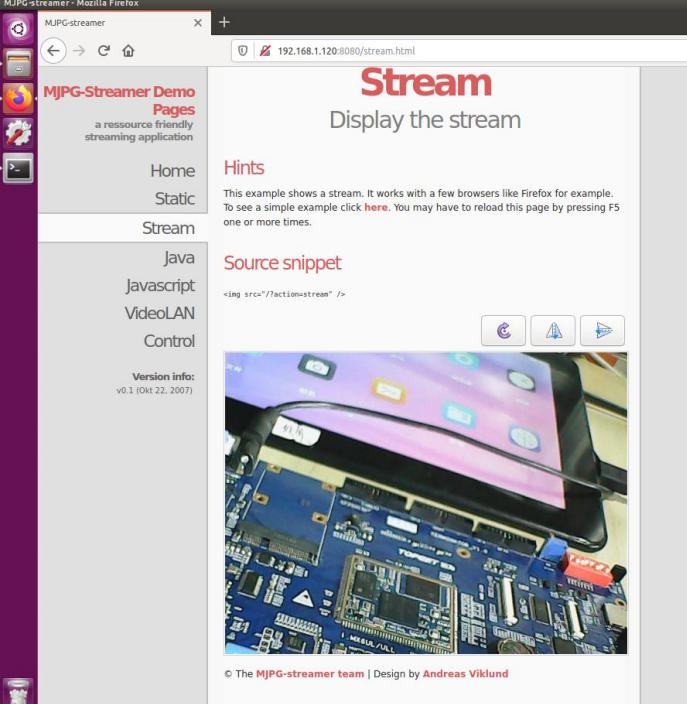

然后在 Ubuntu 的火狐浏览器输入服务器 ip 和端口号，ip 为开发板 ip，端口号默认为 8080，

http://192.168.1.120:8080/





能看到图像说明移植成功。
