hadoop 生态环境



HDFS角色及概念

hadoop体系中数据存储管理的基础，是一个高度蓉错的系统，用于在低成本的通用硬件上运行





角色和概念

　　— Client

　　— NameNode

　　— Secondarynode

　　— Datanode

NameNode

　　— Master节点，管理HDFS的（名称空间和数据块映射信息)就是fsimag，(配置副本策略)和Els差不多，处理所有客户端请求

Secondary NameNode （简称小秘）

　　— 定期合并fsimage和fsedits补丁，推送给NameNode

　　—  紧急情况下，可辅助恢复NameNode

但Secondary NameNode并非NameNode的热备

DataNode

　　— 数据存储节点，存储实际数据

　　— 汇报存储信息给NameNode

Client （客户端,执行顺序）

　　—  切分文件 （1）

　　—  访问HdFS

　　—  与NameNode交互，获取文件位置信息（2）

　　— 与DataNode交互，读取和写入数据 （3）

 Block（存储块）

　　—  每块128MB大小 （4）

　　—  每块可以多个副本

　

如图：

Client 切分文件  >  NameNode  >  DataNode 每块存储128MB > 记录本 fsimgs（名称空间数据块映射信息）Secondary NameNode 定期合并fsimage和fsedits补丁推送给NameNode

Client 切分文件如3块数据给NameNode,NameNode,返回DataNode地址给Client存储，NameNode记录在fsimage上

取数据直接告诉Client取对应路径的数据

Client 更新数据修改在fsedits上Secondary NameNode 定期合并fsimage和fsedits补丁推送给NameNode

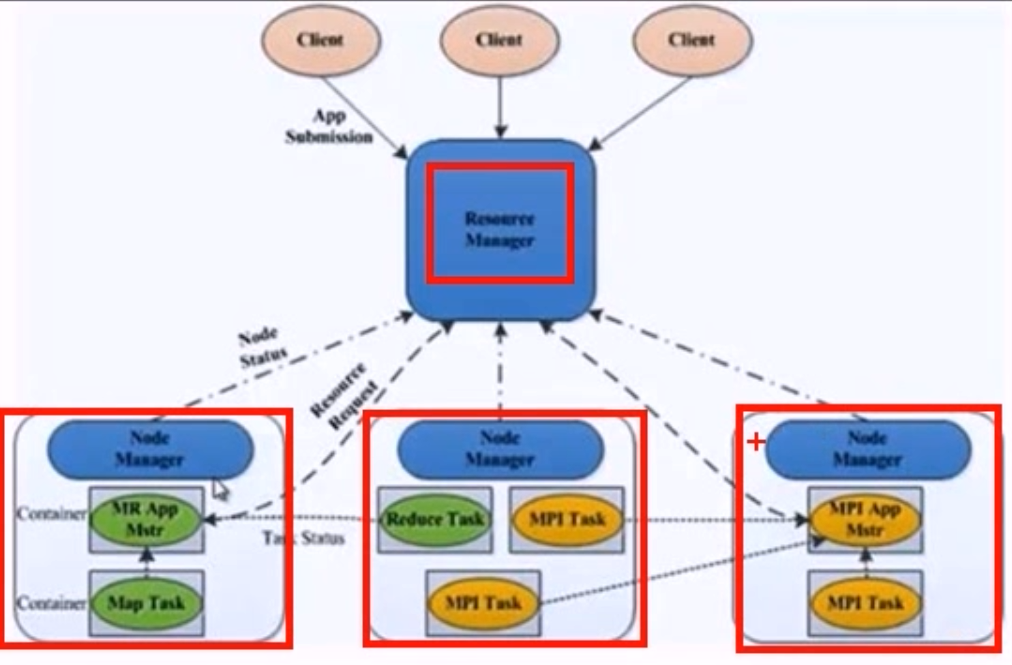

Yarn结构



Yarn角色及概念

  Yarn是Hadoop的一个通用的资源管理系统



  Yarn角色

 　 — Resourcemanager

　  — Nodemanager

　

　  — ApplicationMaster

　  — Container

　  — Client

　

　ResourceMangager

　　— 处理客户端请求

　　— 启动/监控ApplicationMaster

　　— 监控NodeManager

　　— 资源分配与监控

　NodeManager

　　— 单个节点上的资源管理

　　— 处理来自ResourceManager的命令

　　— 处理来自ApplicationMaster的命命令

　Container

　　— 对任务运行环境的抽象，封装了CPU，内存等

　　— 多维资源以及环境变量，启动命令等任务运行相关的资源信息资源分配与调度

　ApplicationMaster

　　— 数据切分

　　— 为应用组程序申请资源，并分配给内部任务

　　— 任务监控与容错

　Client

　　— 用户与Yarn交互的客户端程序

　　— 提交应用程序，监控应用程序状态，杀死应用程序等



Yarn的核心思想

将jobTracker和TaskTacker进行分离，它由下面几大结构组件

　　— ResourceManager一个全局的资源管理器

　　— NodeManager每个节点（RM）代理

　　— ApplicationMaster表示每个应用

　　— 每一个ApplicationMaster有多个Container在NodeManager上运行
