R-ArcGIS探秘(1)安装以及Sample执行
2017-06-26 12:06 tlnshuju 阅读(669) 评论(1) 编辑 收藏 举报在今年的全球用户大会上,Esri官方发布了R-ArcGIS的官方演示样例。在ArcMap和ArcGIS pro中。直接通过Toolbox能够调用R的分析工具包,将R的分析能力直接作用在ArcGIS上面。
打通了两大工具之间的壁垒。不能不说。是分析界的一大盛事啊。
视频截图例如以下:
总所周知,R在数据分析领域的地位,宛如JAVA在编程语言领域的地位。简直就占领了开源软件的头把交椅,据统计。R的公开分析包。已经超过了6000个,至于其它的小范围的专用分析包,更是多不胜数。Esri可以打通R与ArcGIS之间的通道。不得不让人对Esri未来的战略有了各种遐想。
至于R语言和ArcGIS未来的发展,以后有机会慢慢说,今天我们来看看,这个神器的物体,究竟是神马神器。
前提条件:你的ArcGIS 的版本号必须是10.3.1以及以上的版本号。
首先,R-ArcGIS是Esri弄出来的一个开源软件,眼下所有的东西都在github上,地址例如以下:

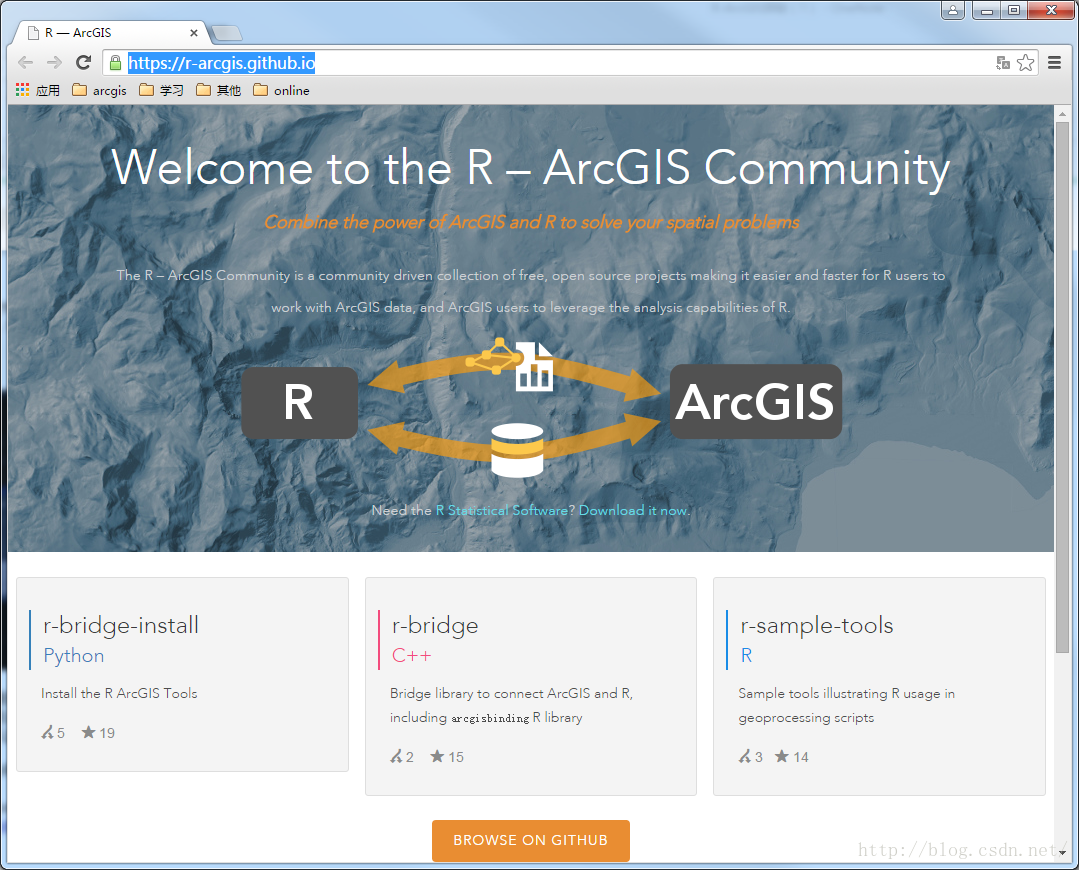

打开之后。发现了这这样一个界面。从官方的说明来看,一共同拥有两大内容:
1、在ArcGIS(toolbox)中调用R语言的分析包。
2、在R语言中调用ArcGIS的工具。
要完毕这个功能。首先简单的描写叙述一下他们的沟通机制是怎么样的。

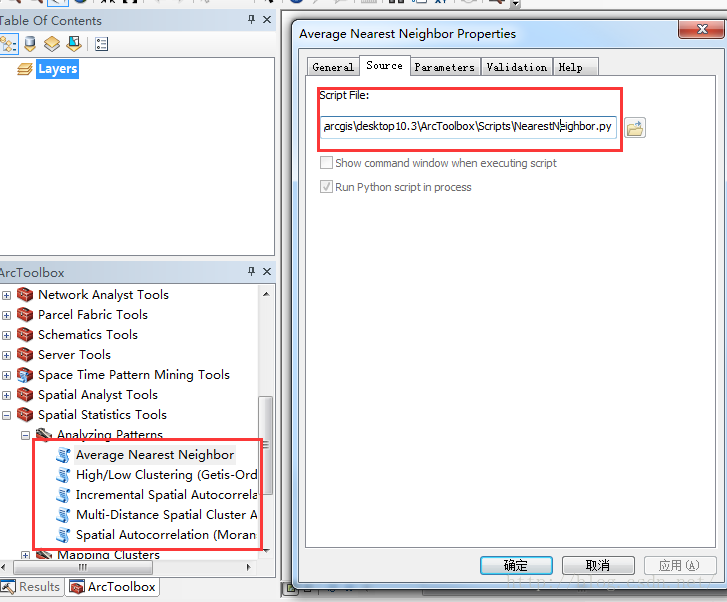

ArcGIS的toolbox提供了一个封装的环境,能够把符合规范的脚本。直接封装成在toolbox中直接运行的工具。最常见的可能是封装Python的脚本了,比方以下的工具,就是直接封装的Python脚本:
这里要对python脚本进行封装。也是有规则的。须要依照ArcGIS给定的编写方法。进行输入输出的交互。详细的Python交互方法,能够參考ArcGIS的帮助文档。我这里就不赘述了。

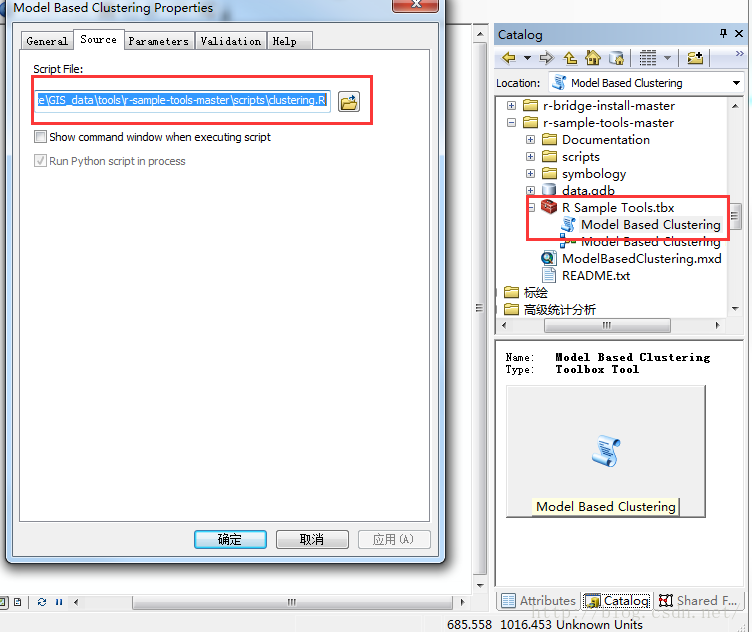

那么R语言的代码,也是一种脚本,依照Toolbox能够封装Python脚本的规则,R语言的脚本。依旧能够被封装到Toolbox里面,变成一个工具来运行。和Python脚本一样,仅仅须要安装ArcGIS定义好的输入和输出规则,就能够直接在ArcGIS里面调用R语言的工具了。例如以下图:直接把R语言的脚本。封装到了ArcToolbox中。
封装和编写工具,以后有机会慢慢聊,今天我们先来看看怎样安装这一套环境。
首先。ArcGIS还没有把R环境像Python一样集成到ArcGIS的安装包里面(当然,假设按这样的趋势下去。我认为未来总有一天会被集成的)。所以。要使用这一套东西,须要自己安装R语言环境。
R的安装很easy,直接下载R语言的安装包就能够了,然后所有都是下一步,并且R语言作为开源软件。不存在许可授权的情况。网络上各种安装教程,不做罗嗦。
贴一个R语言的下载地址,官方网址:https://www.r-project.org/
安装的时候注意,假设你的电脑是64位的。最好选择64位的安装,由于64位的安装包里面。包含了32位的。可是32位的不包含64位,所以。你仅仅须要依照64位的,就等于所有可用了。
ArcMap使用的是32位的R。所以你也能够选择仅仅安装32位的,可是我个人建议,是32位和64位都装上。
另外,Esri官方建议,须要用刀R的3.1.0以上版本号,仅仅要你去官网上下载最新。自然就不会用问题。
把R安装好之后,能够打开測试一下R语言是否正常执行,一般来说,都R语言环境会提供两个GUI工具,例如以下:(当然, 我这里是3.2.0,你安装的版本号可能比我高,这里对版本号能够忽略。仅仅要超过3.1.0就能够了)
一个用于启动32位的R环境。一个用于启动64位的R环境。由于我们在ArcMap里面使用的是32位的,所以双击启动R i386这个工具就可以。以下能够来个经典程序“hello world”。
R安装完毕之后,就能够依照R-ArcGIS了,回过头来看R-ArcGIS的主页,整个R-ArcGIS提供了三个东西。一个是r-bridge-install。一个是r-bridge,一个是r-sample-tools。
第一个。r-bridge-install就是用于安装R-ArcGIS的工具。这个工具用Python写成,能够直接在ArcGIS里面调用(从这里看出Esri软件开发团队的代码水平大有进步啊。直接提供安装脚本了!
)

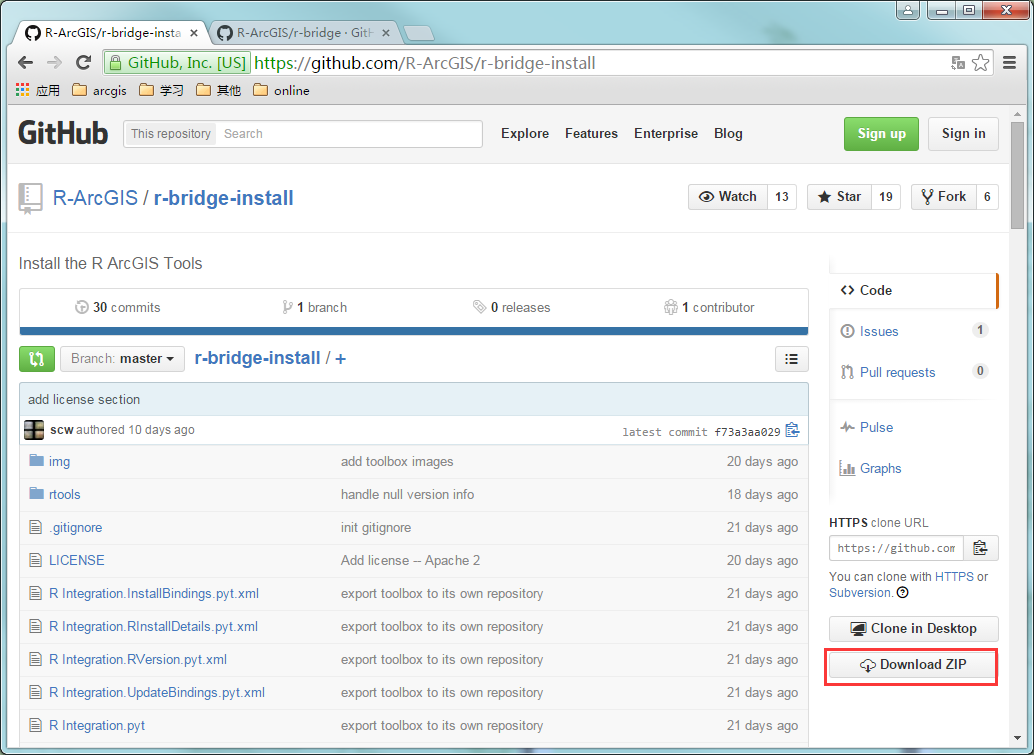

点击下载zip之后。解压到你能够找到的位置,就能够进行安装了:
解压之后。目录的结构例如以下:

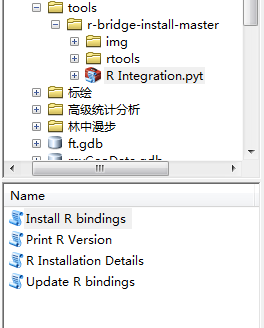

当中,pyt这个包,就是ArcGIS的Python专用脚本包,在ArcMap中直接打开,例如以下:
打开之后,一共同拥有四个工具,各自是安装R语言与ArcGIS的桥接包、显示R语言的版本号、检查工具安装情况。和更新工具。
假设是第一次安装,仅仅须要依次运行前三个就可以。
点击Install Rbindings工具。弹出例如以下窗口:
假设是你曾经安装过曾经的版本号,能够选择勾上里面的这个勾,那么会进行覆盖安装。第一次安装就什么都不用选。直接点OK即可。再次提醒,ArcGIS的版本号。必须是10.3.1及以上,当然,如今最新版本号就是10.3.1,以后有更高的版本号,就不用说了。

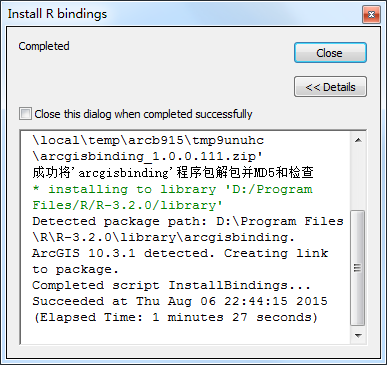

安装脚本执行界面例如以下,从控制台打印出来的信息能够看到。脚本事实上就是去github上,下载了一个Esri提供的,与R进行交互的zip包,这个包通常是用C++写的,下载完毕之后,会自己主动解压和安装。
下载这个包和安装的速度,取决于你的网络(也取决于当地连接github的网络质量。你懂的)。
提示成功之后。执行一下两个工具。来检查一下是否成功:

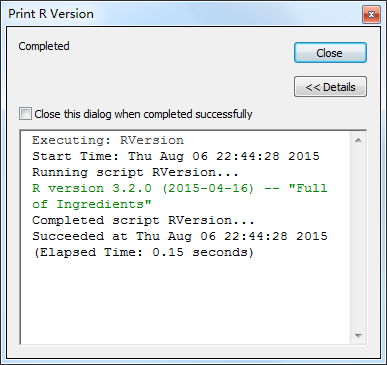

1、输出R的版本号:
假设版本号不正确,控制台会输出错误和警告的,成功就表示没问题。

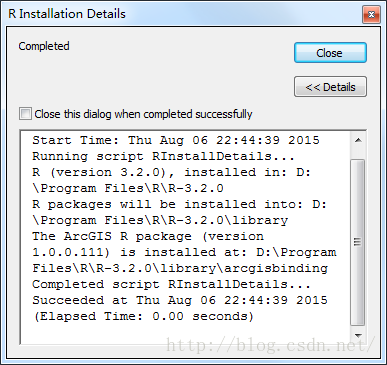

2、检查桥接工具是否成功安装:
相同,假设不报错,就表示成功了。
然后,我们能够切回到R语言的环境里面,来看看ArcGIS的包是否在R的环境中可用。
在R语言环境中输入例如以下语句:
library(arcgisbinding)
arc.check_product()

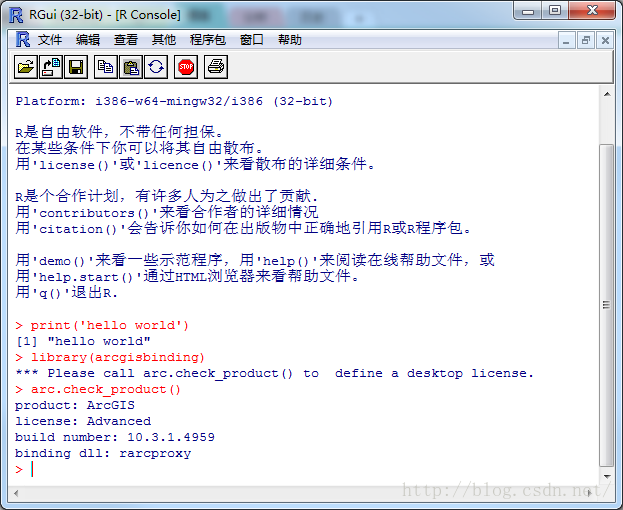

第一句是在R语言环境中载入ArcGIS的桥接包,第二句是检查ArcGIS的许可。显演示样例如以下:
假设不报错,測试就所有完毕,然后我们能够执行官方提供的一个sample来測试一下
下载r-sample-tools,(就在主页上,不截图了,自己找),然后解压,得到例如以下文件结构:
由于我们要再ArcMap里面进行測试。所以双击打开ModelBasedClustering.mxd就能够了,由于Esri官方在这个文档里面增加了好几个online的服务,所以在本地打开。假设没有网络的话,会非常慢加报找不到图层,只是不影响,你把引用的网络服务关就能够了。例如以下:
打开R SampleTools.tbx,然后执行脚本工具:
前面两个是必选的,第一个是用于聚类的点图层,第二个是输出结果图层,后面三个是可选图层,运行工具:

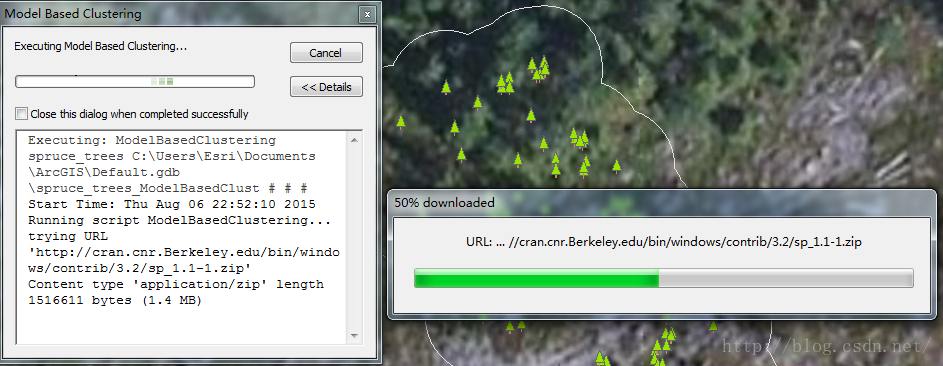

这个工具调用的是R语言里面的sp包(空间分析工具包)和mclust包(聚类包),所以,假设你是第一次执行这个工具的话,脚本会自己主动去网上将这个两个包下载而且安装到你的R环境中去。下载安装的速度,视网络情况而定。
安装完毕之后,R语言就会运行聚类和空间分析操作,最后得到的结果例如以下:

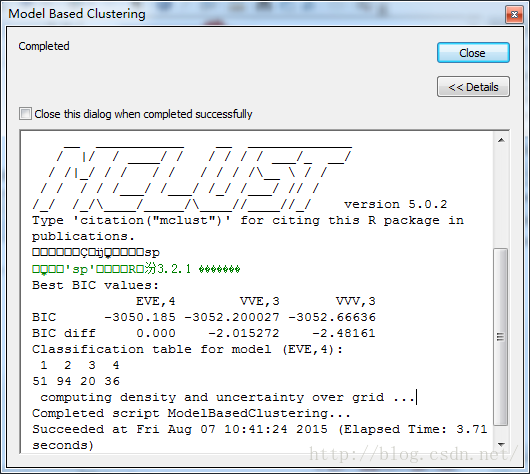

控制台输出:
当中那个乱码,是中文提示,下载的两个包是R的3.2.1制作的。我的版本号比这个版本号老一点,不用管。
后面是一系列分析结论。

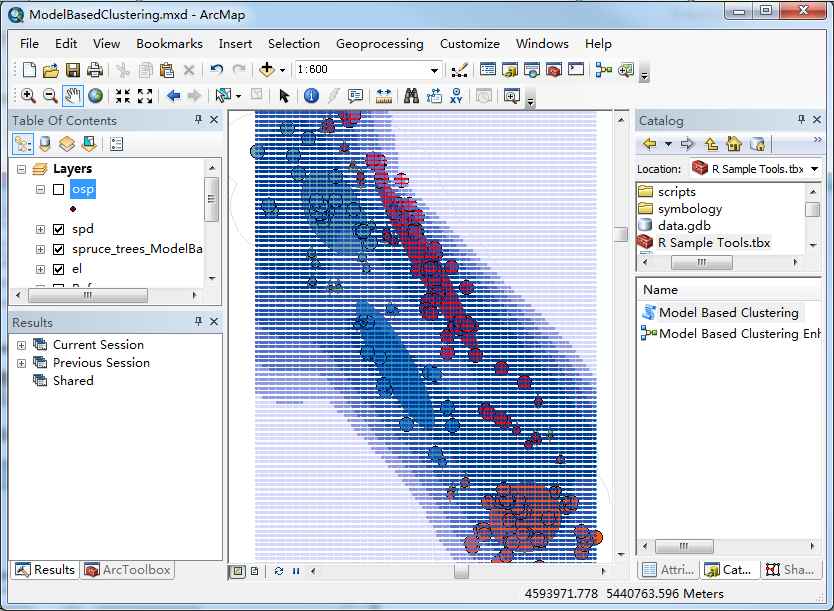

分析完毕之后。由于是空间分析。所以结果会自己主动的加入到ArcMap的显示窗中,例如以下:
至此。安装完毕。分析完毕,至于分析的结论怎样阶段。能够參考你的sample中的文档。
关于怎样在开发自己的R脚本在ArcGIS中使用。以后有机会我们再说。
