iic协议

晚上要开会，紧急复习一下/心虚

进店先逛百度百科

         IIC（Inter-Integrated Circuit）其实是IICBus简称，所以中文应该叫集成电路总线，它是一种串行通信总线，使用多主从架构，由飞利浦公司在1980年代为了让主板、嵌入式系统或手机用以连接低速周边设备而发展。I²C的正确读法为“I平方C”（"I-squared-C"），而“I二C”（"I-two-C"）则是另一种错误但被广泛使用的读法。自2006年10月1日起，使用I²C协议已经不需要支付专利费，但制造商仍然需要付费以获取I²C从属设备地址。

看不懂 正确的

I2C总线具有两根双向信号线，一根是数据线SDA，另一根是时钟线SCL 。总线上可以挂很多设备：多个主设备，多个从设备

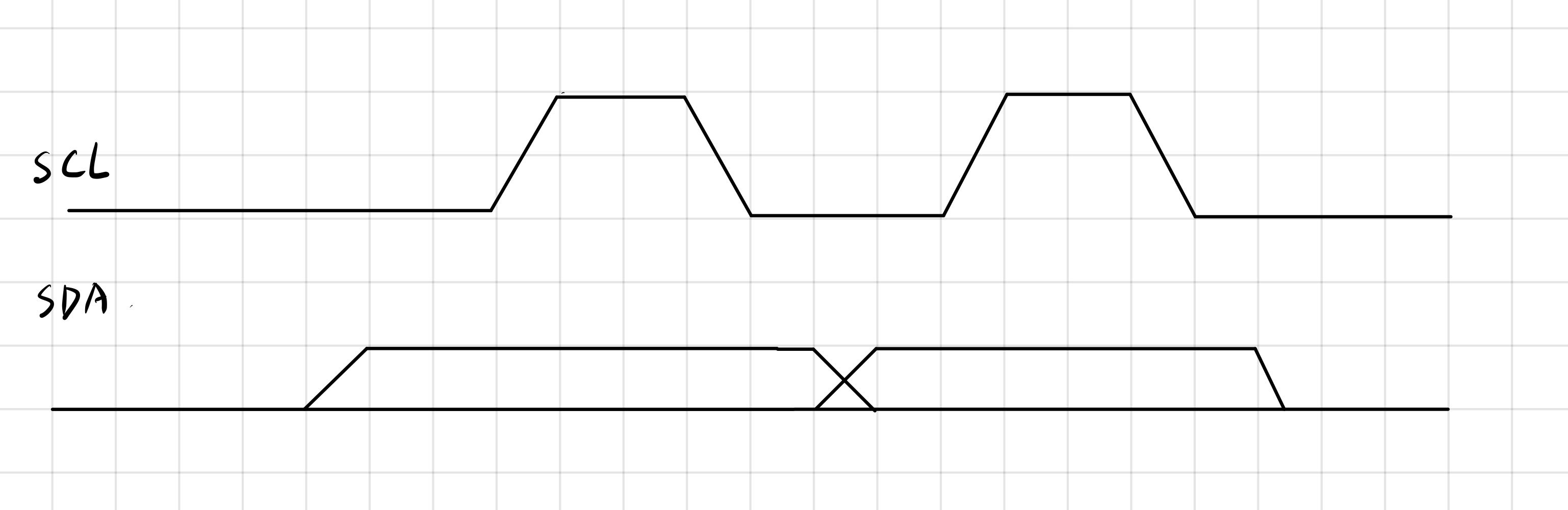

时钟信号为高电平时，数据线上的数据要求保持稳定，时钟信号为低电平时，才允许变化





起始与终止信号：SCL为高期间，

             SDA : 由高到低，起始信号

             SDA：由低到高，终止信号
