555定时器

555的应用原理图如下：







关于555的定时器用法：

关键点：

           TRIG是输入信号，也是计时开始信号

　　　OUT是输出信号

           THRES是阈值信号，是计时结束信号；这个很关键

           CTRL/CVOLT,这个是控制比较器阈值；这个很关键

           DISC是给定时器电容放电的

图中，一开始，当输入TRIG给高电平上电时，THRES和DISC低电平，OUT是高电平，CTRL是高电平；OUT为什么是高电平？

当输入TRIG低电平后，THRES和DISC会冲上去0.7V;抬高一点电压，OUT和CTRL是高电平；



再次输入高电平后，THRES和DISC会充电，缓慢爬升，OUT是高电平，CTRL是高电平；当THRES大于CTRL后，OUT和CTRL变成低电平，THRES开始输出低电平；





分析：

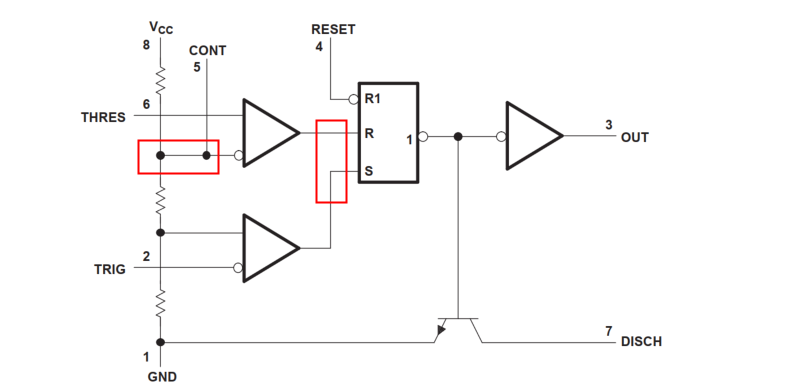

555定时器内部框图：

当开始上电时，TRIG为高，此时下面那个门输出为低，THRES一开始为低，上面那个们输出为低，RS触发器保持上一次状态；这是个非稳态电路？？？
