如何将立创EDA/Altium Designer绘制的PCB原理图导入/转换为Visio格式

相信各位写论文的学生在绘制论文电路图的时候都有苦恼，手绘太烦太累，在AD或立创EDA上已经绘制的又没有方便的导入软件

me too，直至今天找到一种非常方便的导入方式，除了拐角处有那么一丢丢缺陷其他感觉不错，下面予以介绍，顺便做个记录以防自己再忘了。

思路

PCB原理图的绘制软件通常可以导出为PDF\DXF等格式，其中，PDF在论文中肯定是不可用的，但无论如何没有导出为Visio的vsdx的

那么最后的问题就是，哪种中间格式，能够承担起最佳转换的责任？

没错，就是DXF，这是一种CAD软件常用的格式，但放到这里可以说是机缘巧合的匹配。

立创EDA转换为Visio

1. 软件更新到V2.2.36最新版本

（v2.1的笔者试过，没这个功能）

2. 框选你想导出的原理图部分，或不框选直接导出全部

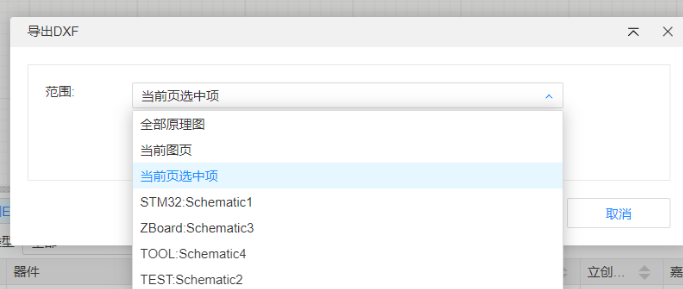

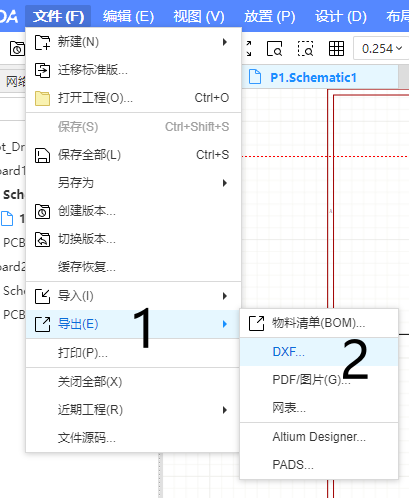

3. 点击文件-导出-导出DXF

4. 我这里就以框选了为例，注意不要勾选包含图纸

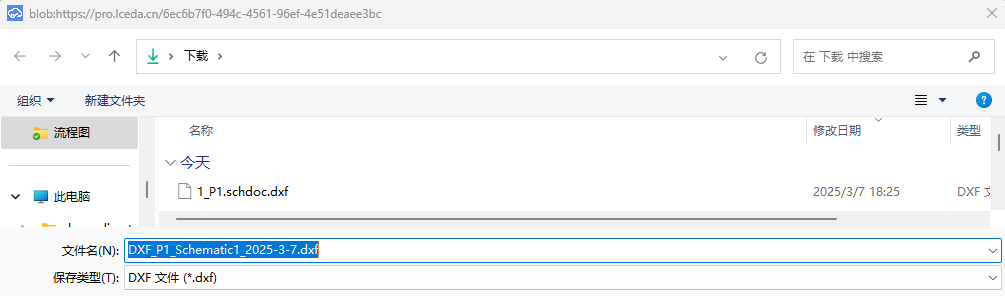

5. 导出到指定目录

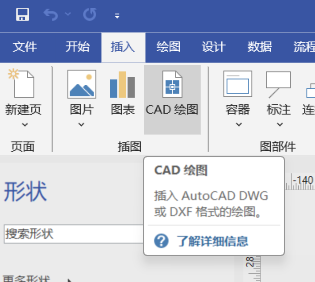

6. 随后新建一个Visio空白绘图，插入-CAD绘图

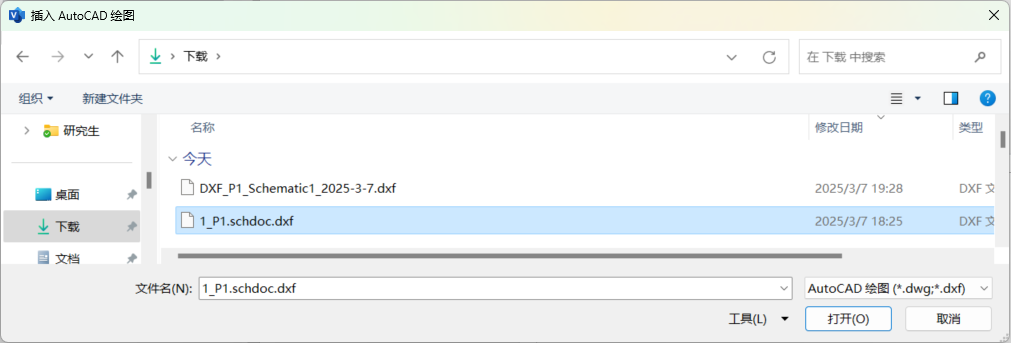

插入刚刚导出的DXF文件

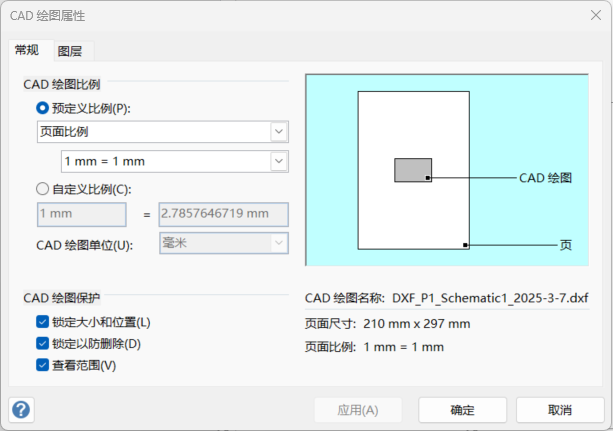

7. 配置CAD导入的比例

8. 转换格式

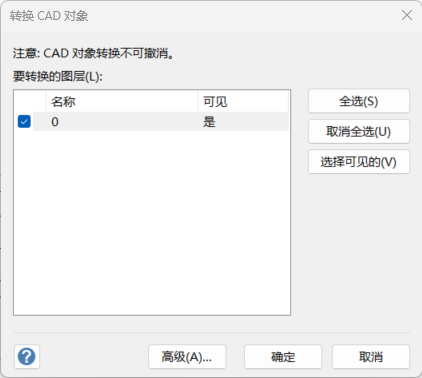

可以看到此时还是一个CAD文件，转换一下

9. 细节调整

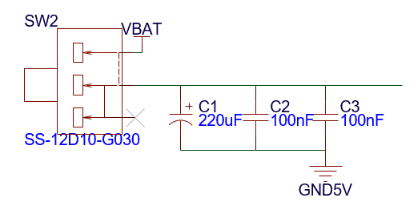

经过上一步，已经初见成效

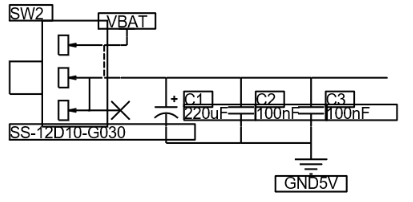

但线宽明显有点细，常用的一般为0.75pt，稍作修改
但之后的问题就存在了，我想修改整体颜色为纯黑白，但一旦这么修改，文本框的线条也会变成黑色，需要一个个点击文本框去修改为无线条，同时字体也可以全选去按需修改

因此，这就引入了新使用的方法，转换为AD，再导出DXF就没有这个问题了

AD转换出Visio

接上步嘉立创导出为AD的工程后直接用AD打开，或者原来就是AD工程也一样。然后按如下步骤即可

1. 导出为DXF

笔者AD版本为19，其他版本尚未尝试，但应该都有导出为DXF的功能

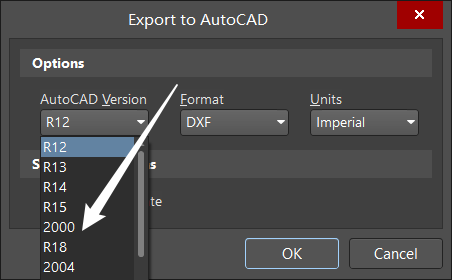

使用AD导出时注意版本！Visio 2019支持AutoCAD 2007及更早版本，不要选择R12等版本，选择2000版本最好！！
一次使用AutoCAD R12版本导出时，本机装的Visio 2019并不支持，结果将线条识别成了图块，无法全选调整其宽度。

AD的导出DXF不知道是不是我的设置问题，不能像立创EDA那样框选一个部分，直接导出整个原理图了

2. Visio插入DXF

同理，在Visio插入

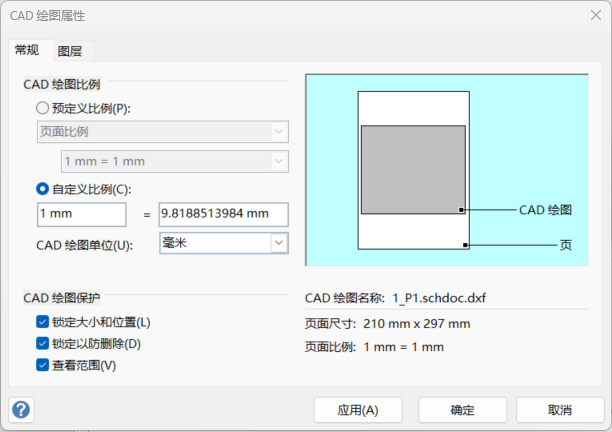

问题来了，这个直接使用默认的比例插入会变得特别小，因此这边在插入的时候注意选择自定义比例，同时预览一下，看大致大小没问题

3. 转换为Visio可用

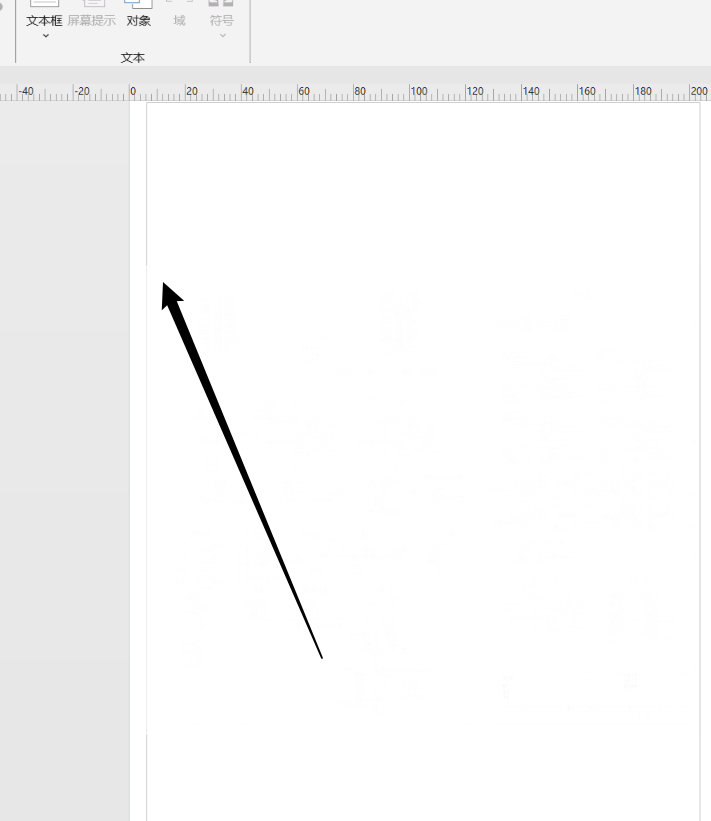

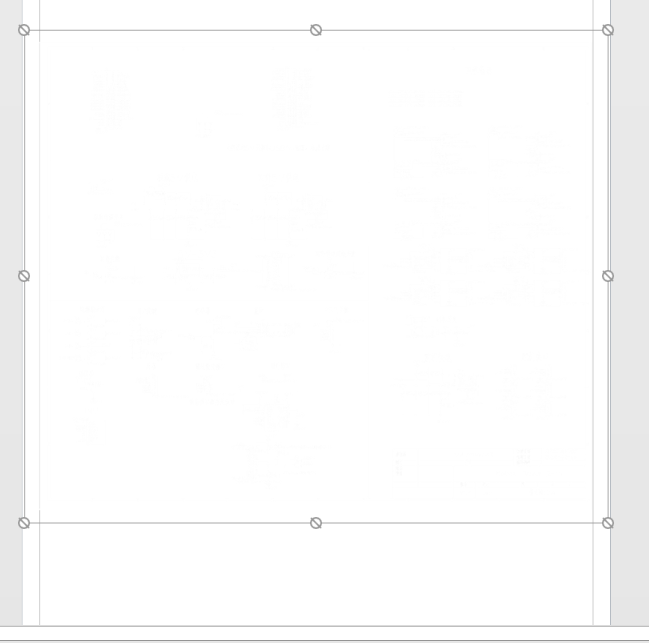

完成第二步后，很惊讶，居然是个空白！还好我隐约看见了这一段有点色差，

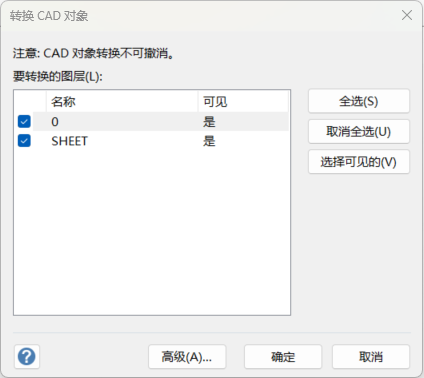

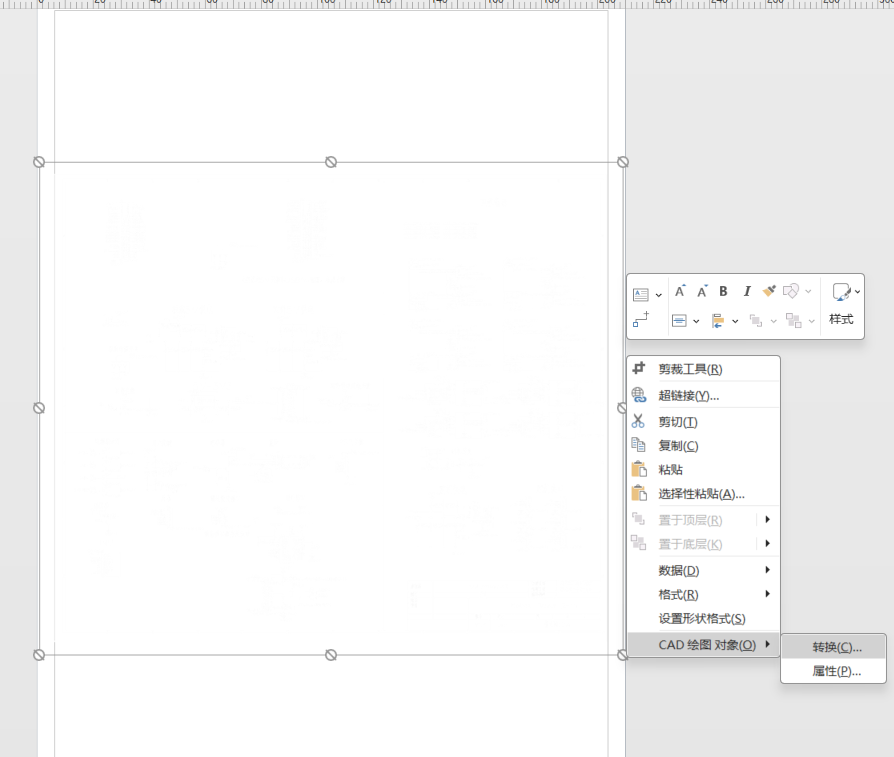

其实无妨，照样选中，转换



稍微等一下，就出图了

4. 调整比例

其实这样就直接可以用了，但为了能直接在word里用，还是稍微调整下，比如先选中需要的部分调整好大小比例，再调线宽0.75pt，字体大小8pt等操作

注：AD的render text with GDI+功能似乎要取消勾选（tools-schematic-general-render text with GDI+）
