第二章-数据的表示和运算

数据的表示和运算

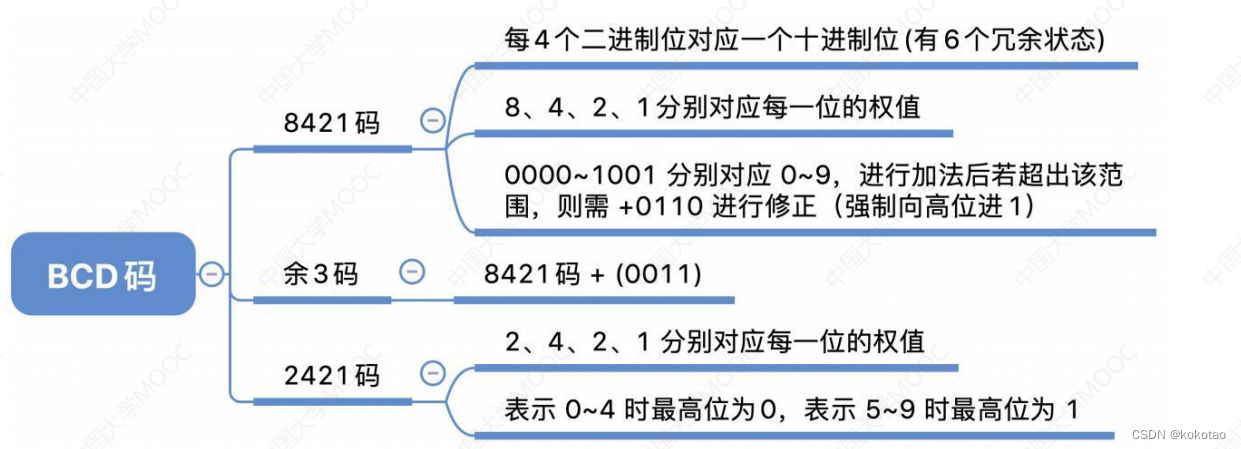

BCD码

在这里插入图片描述

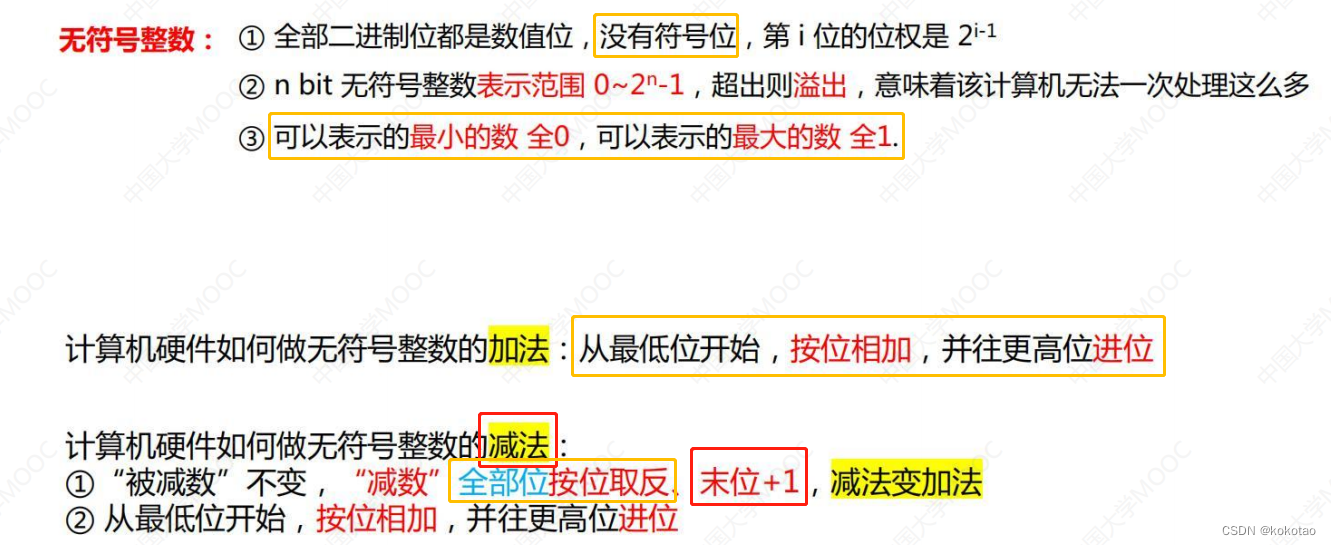

无符号整数的运算和表示

在这里插入图片描述

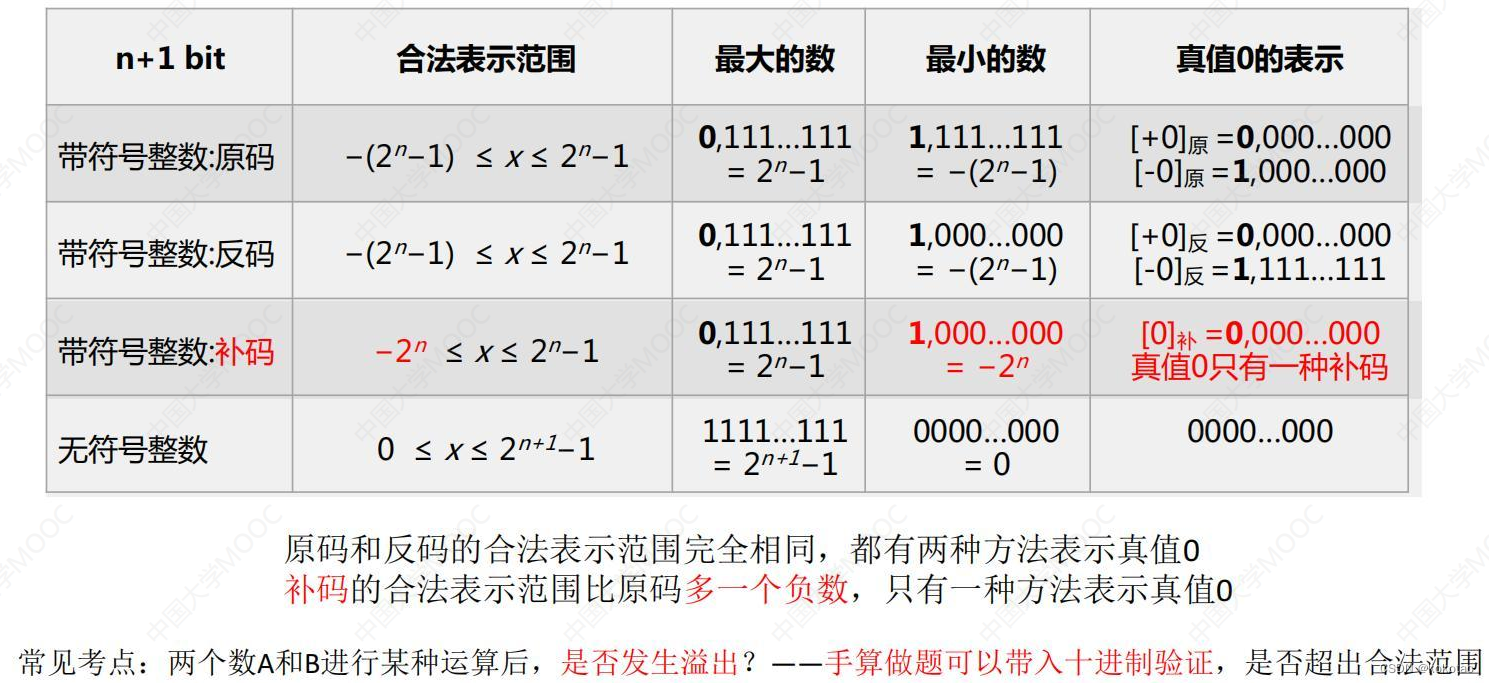

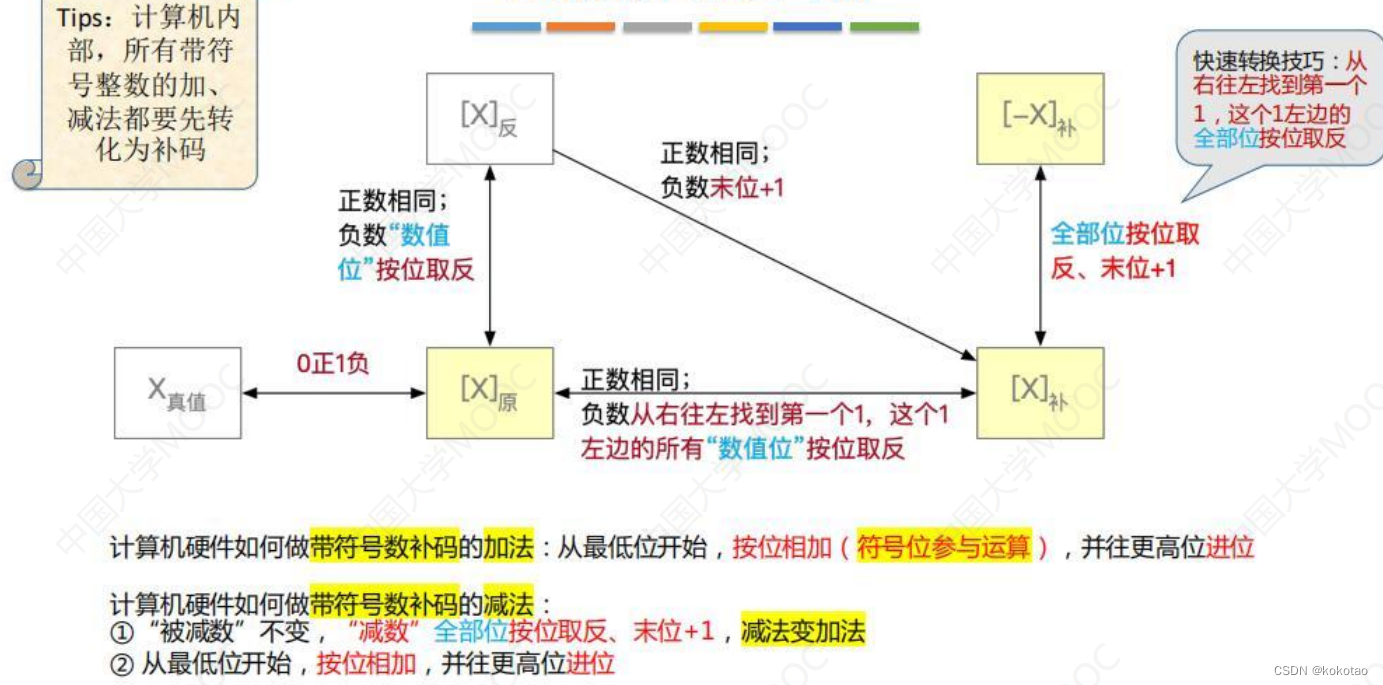

有符号整数的表示和运算原反补码

在这里插入图片描述

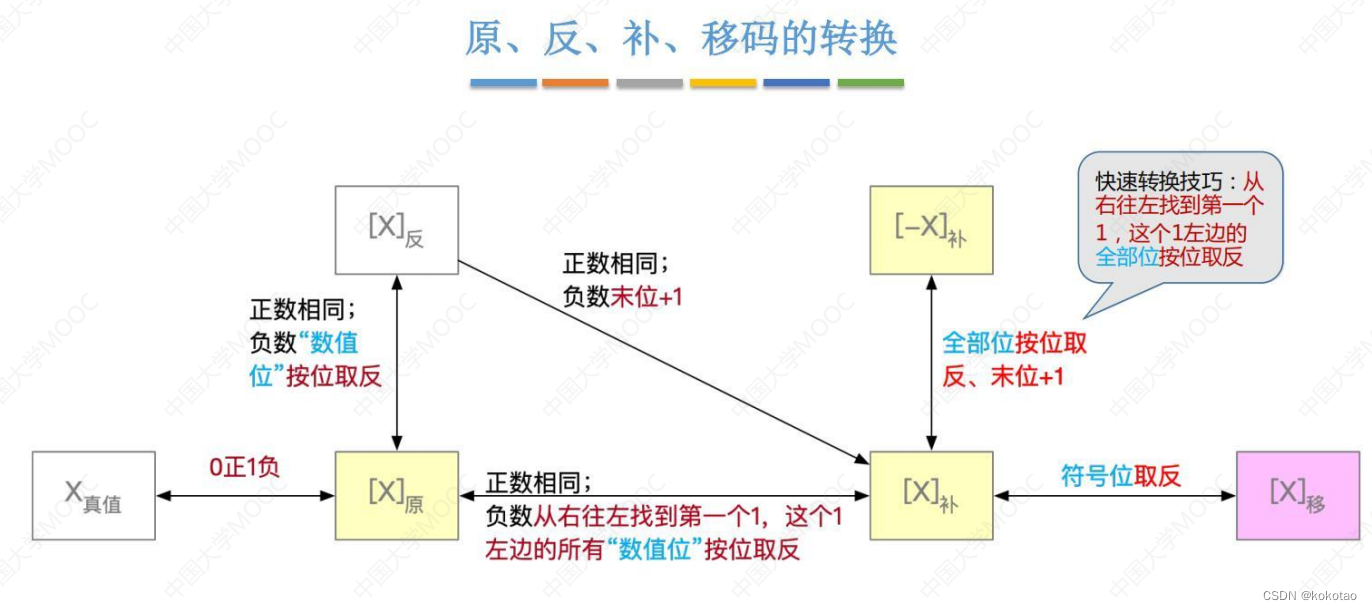

原码反码补码

在这里插入图片描述

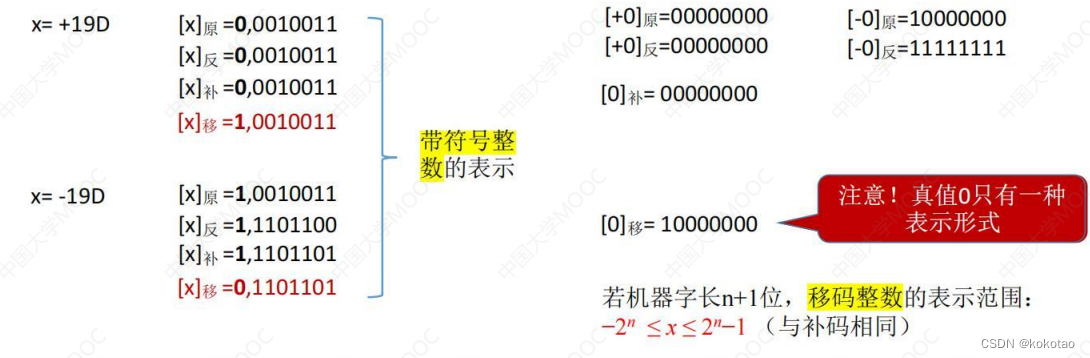

移码：补码的基础上将符号位取反。注意：移码只能用来表示整数

在这里插入图片描述

在这里插入图片描述

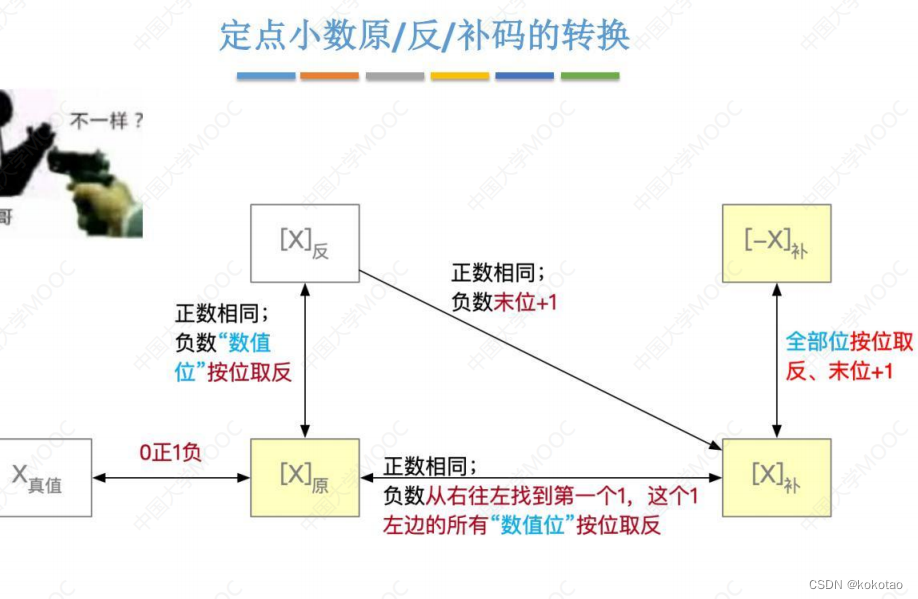

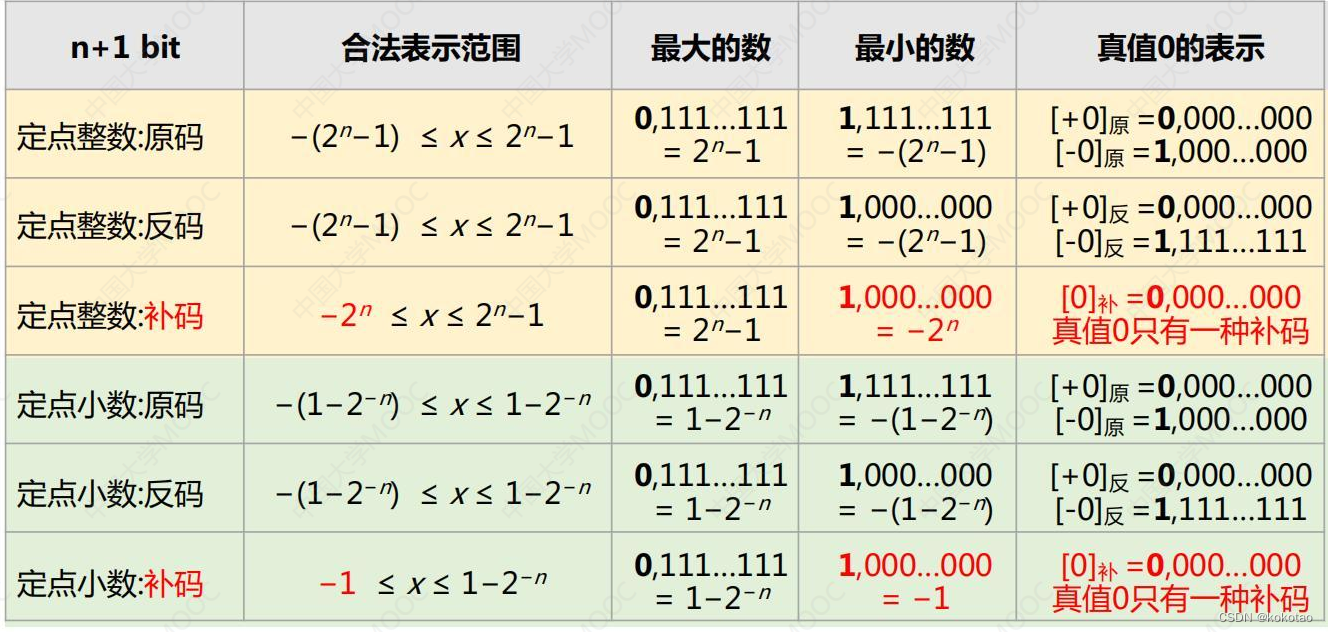

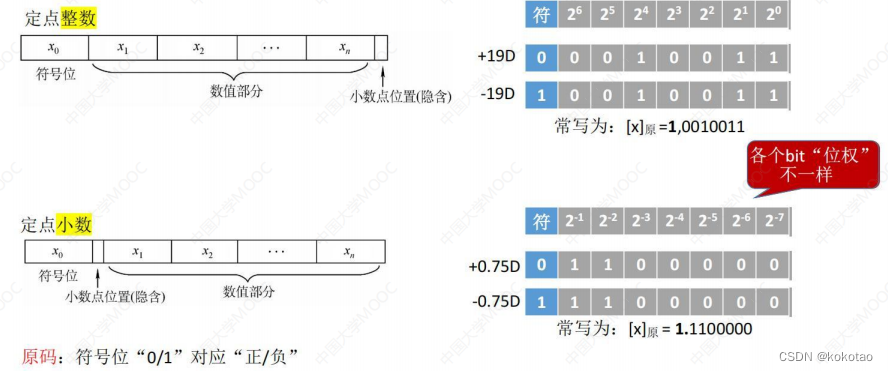

定点小数表示与运算

在这里插入图片描述

在这里插入图片描述

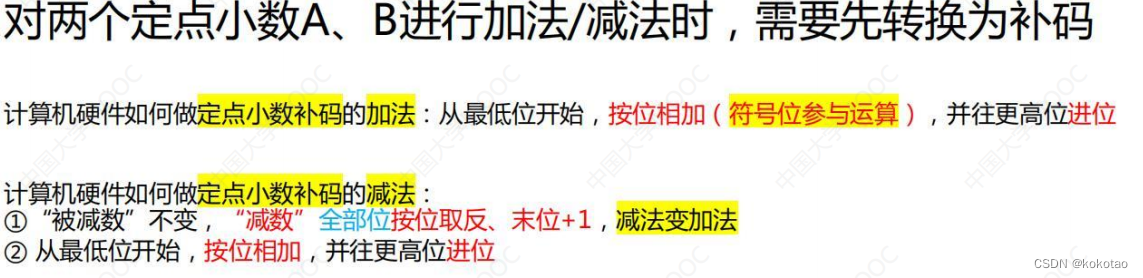

定点小数加减运算

  • 在这里插入图片描述

  • 表示范围：在这里插入图片描述

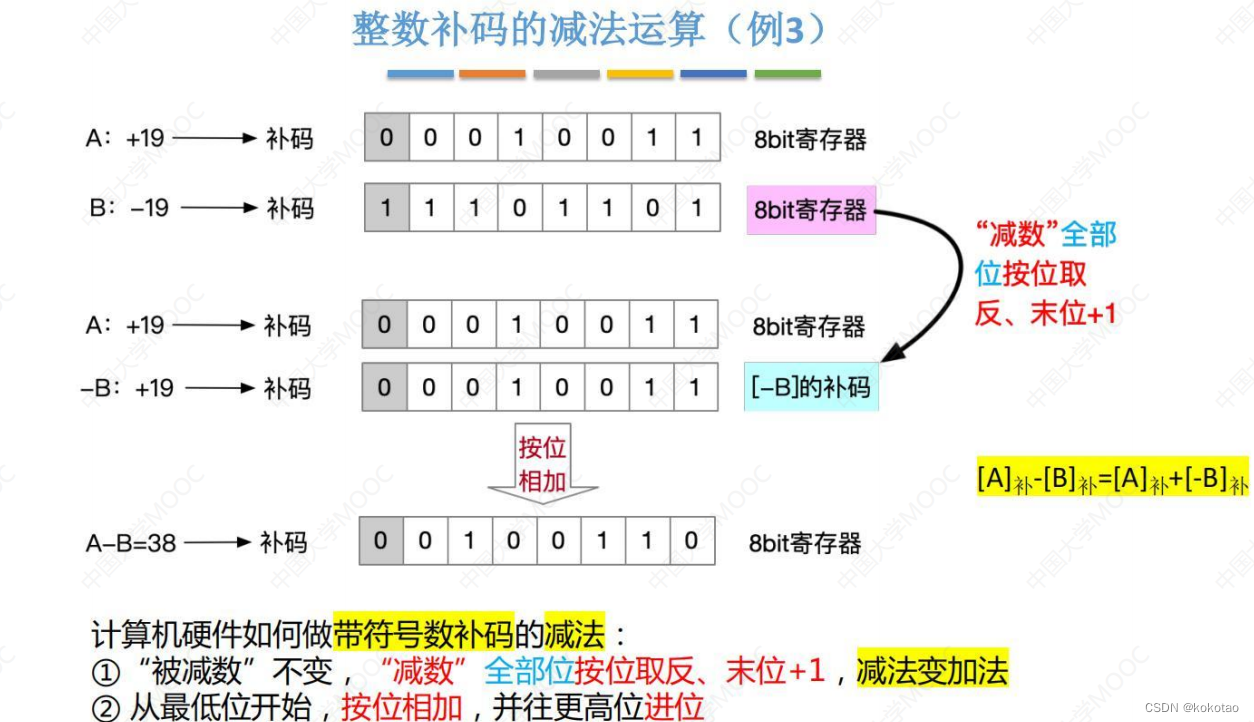

整数补码的减法运算

  • 在这里插入图片描述

电路基本原理和加法器的设计

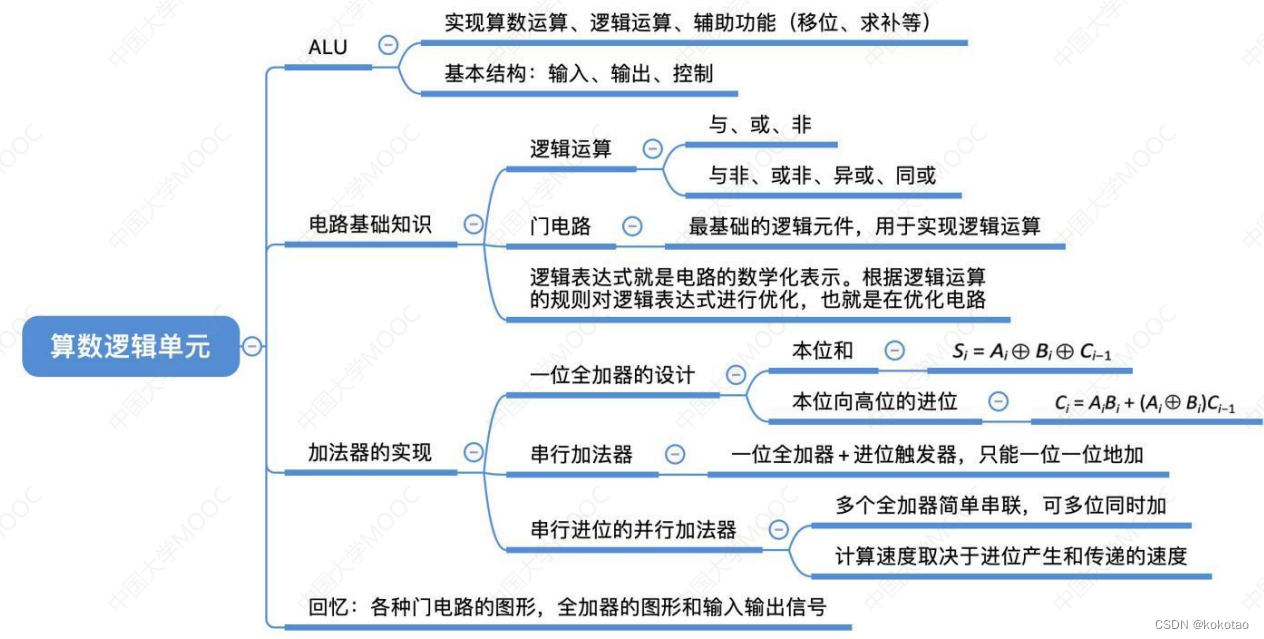

算术逻辑单元（ALU）

  • 实现算术运算、逻辑运算、辅助功能（移位、求补）

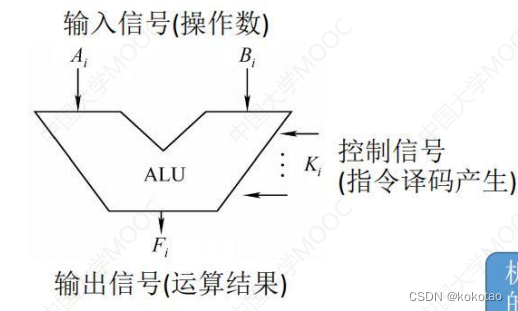

  • 基本结构：输入、输出、控制（信号）
    在这里插入图片描述

电路基础知识

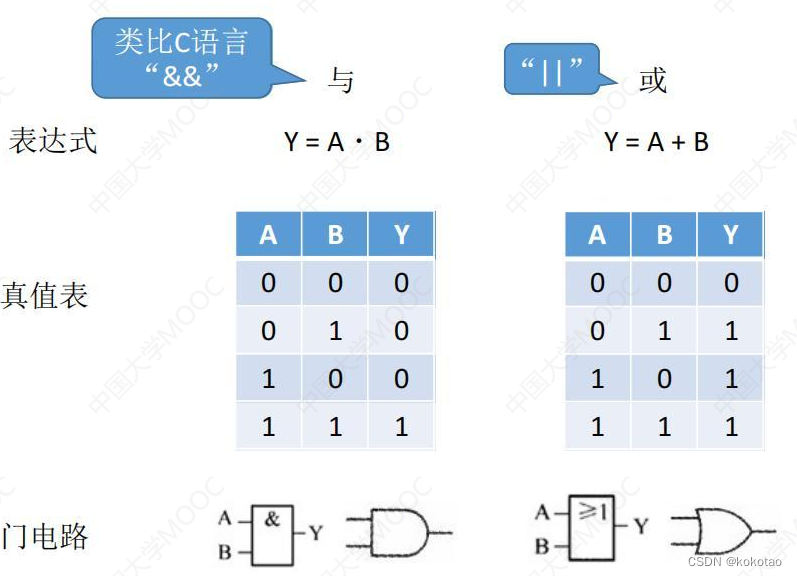

  • 逻辑运算：

    • 门、与、非

      • 在这里插入图片描述

在这里插入图片描述

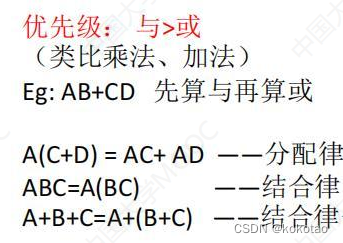

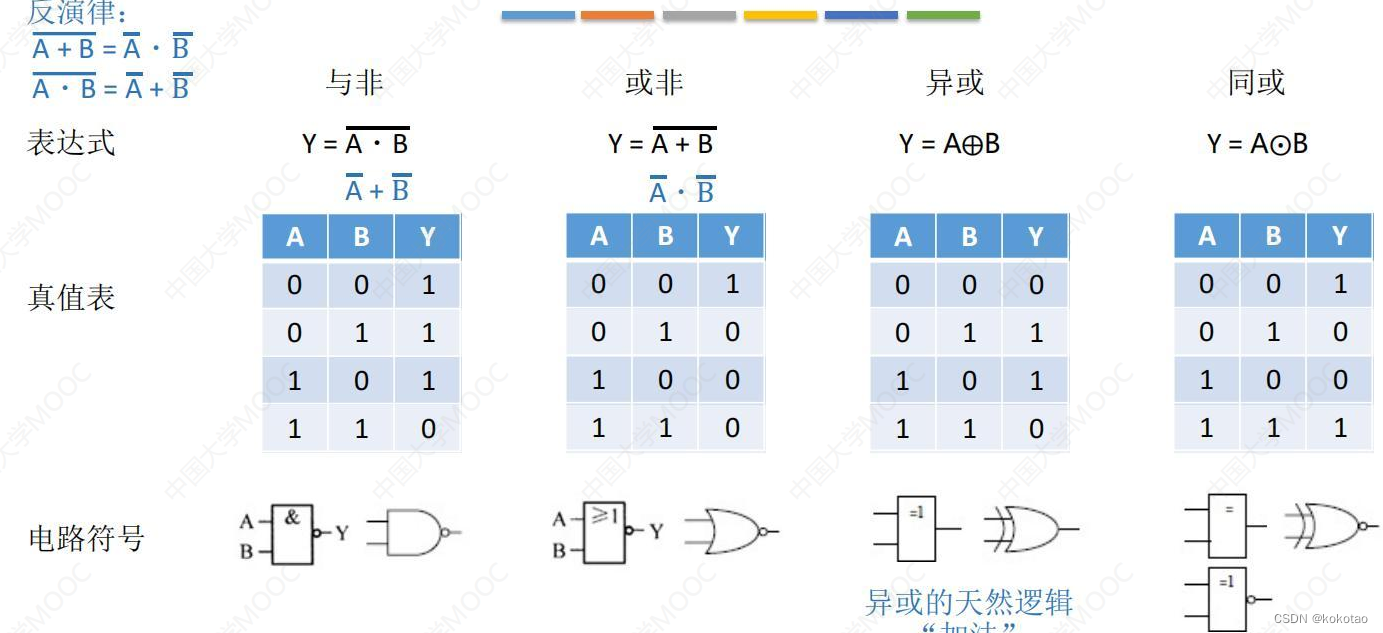

- 与非、或非、异或、同或     与离散数学 的德摩根律

在这里插入图片描述

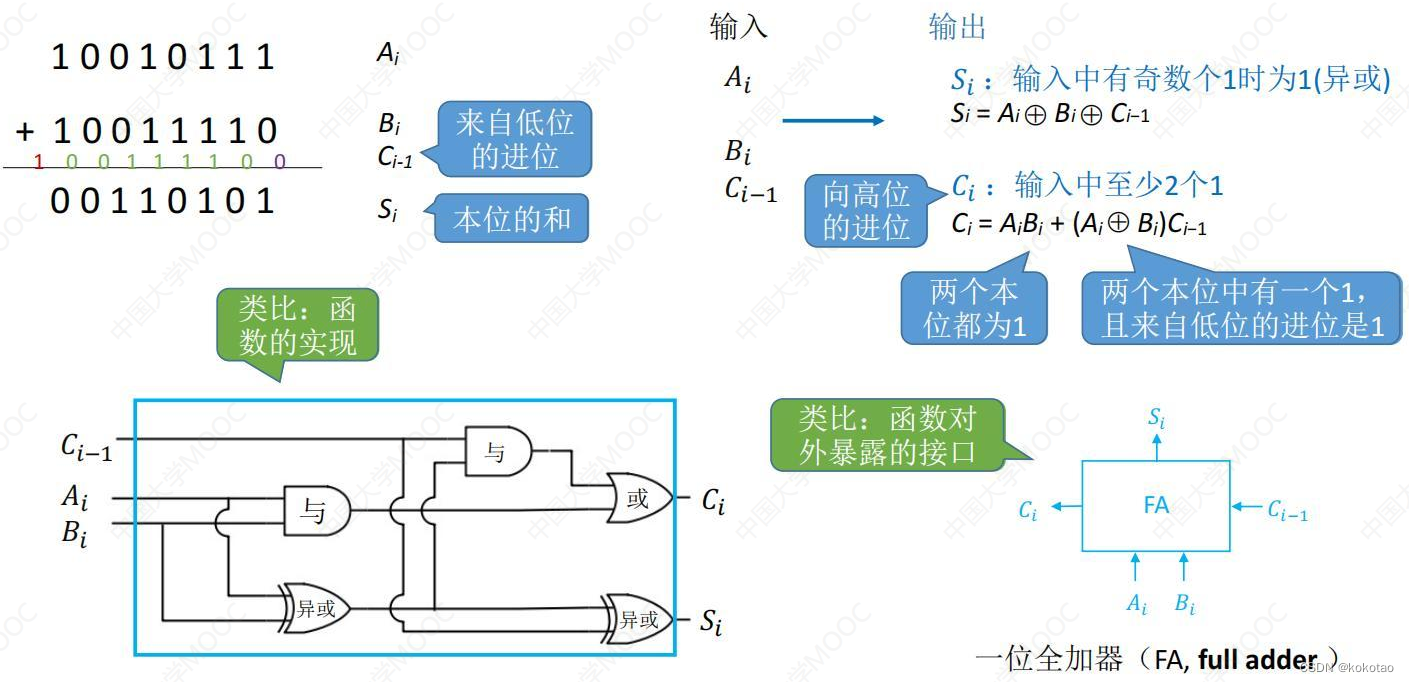

  • 一位全加器

    • 本位和、本位向高位的进位
      在这里插入图片描述

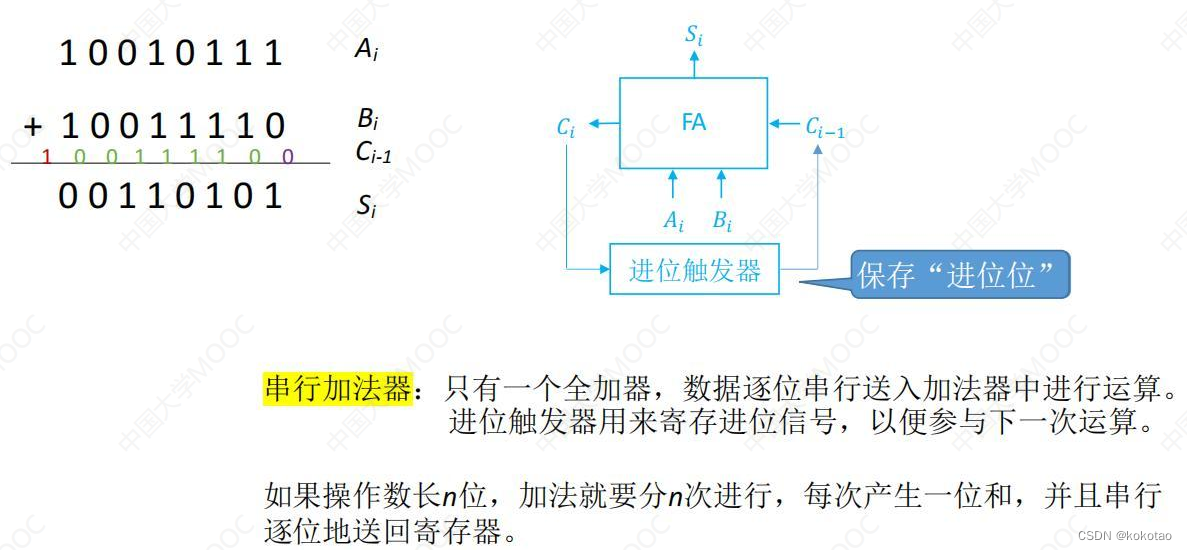

  • 串行加法器

    • 一位全加器+进位触发器、只能一位位的加
      在这里插入图片描述

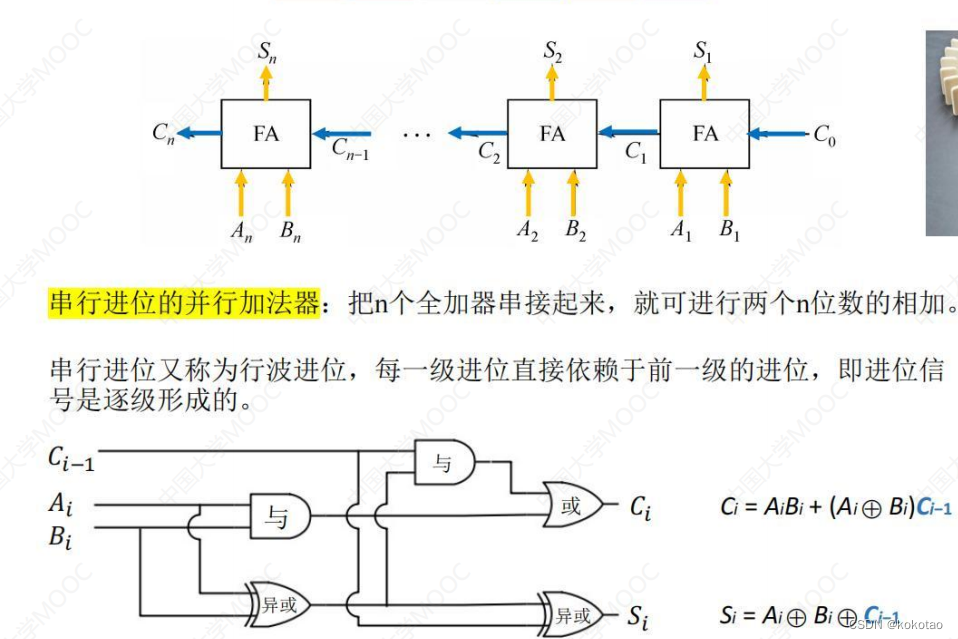

  • 串行进位的并行加法器

    • 多个全加器串联，可多为同时加
      在这里插入图片描述

总结：在这里插入图片描述

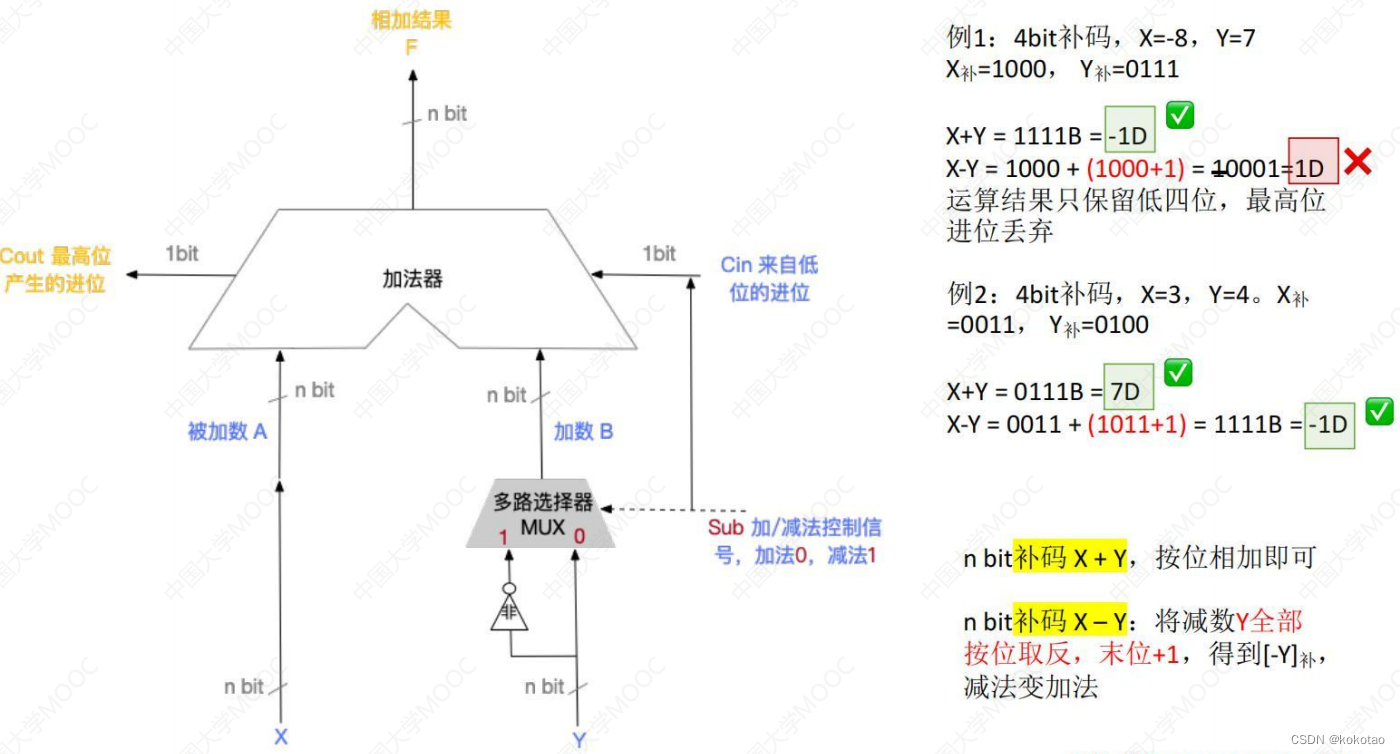

补码加减运算器

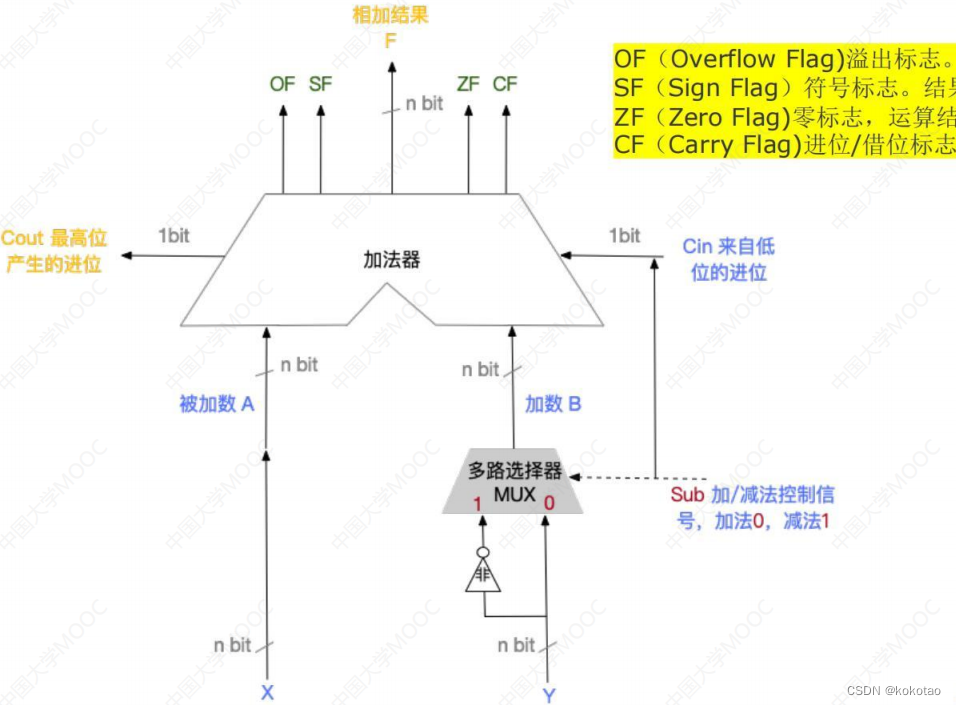

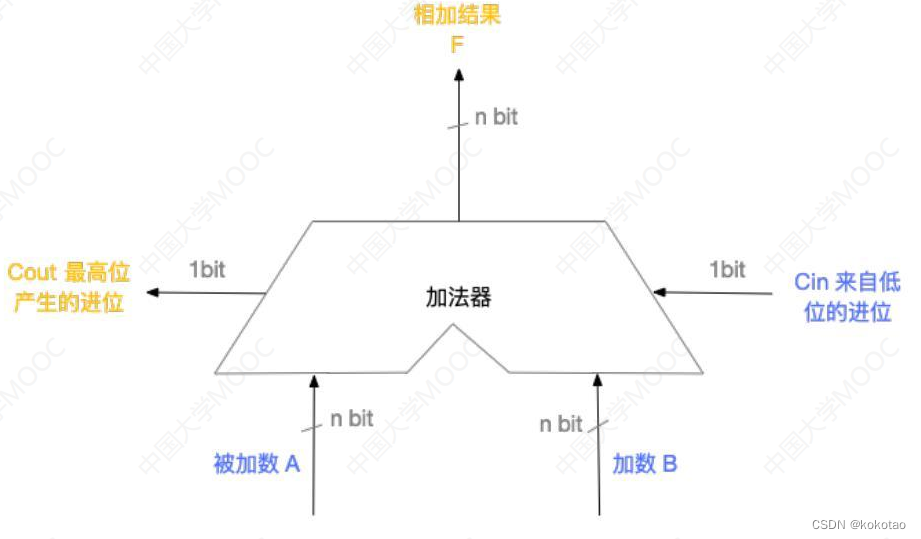

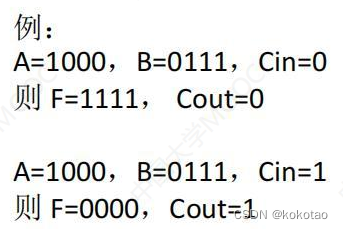

  • 加法器原理图：
    在这里插入图片描述

在这里插入图片描述

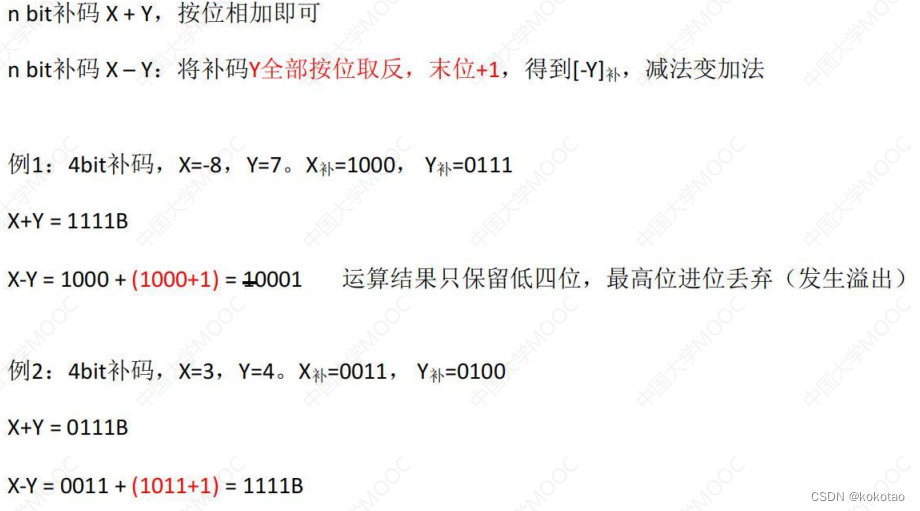

  • 运算方法

    • 在这里插入图片描述
      在这里插入图片描述

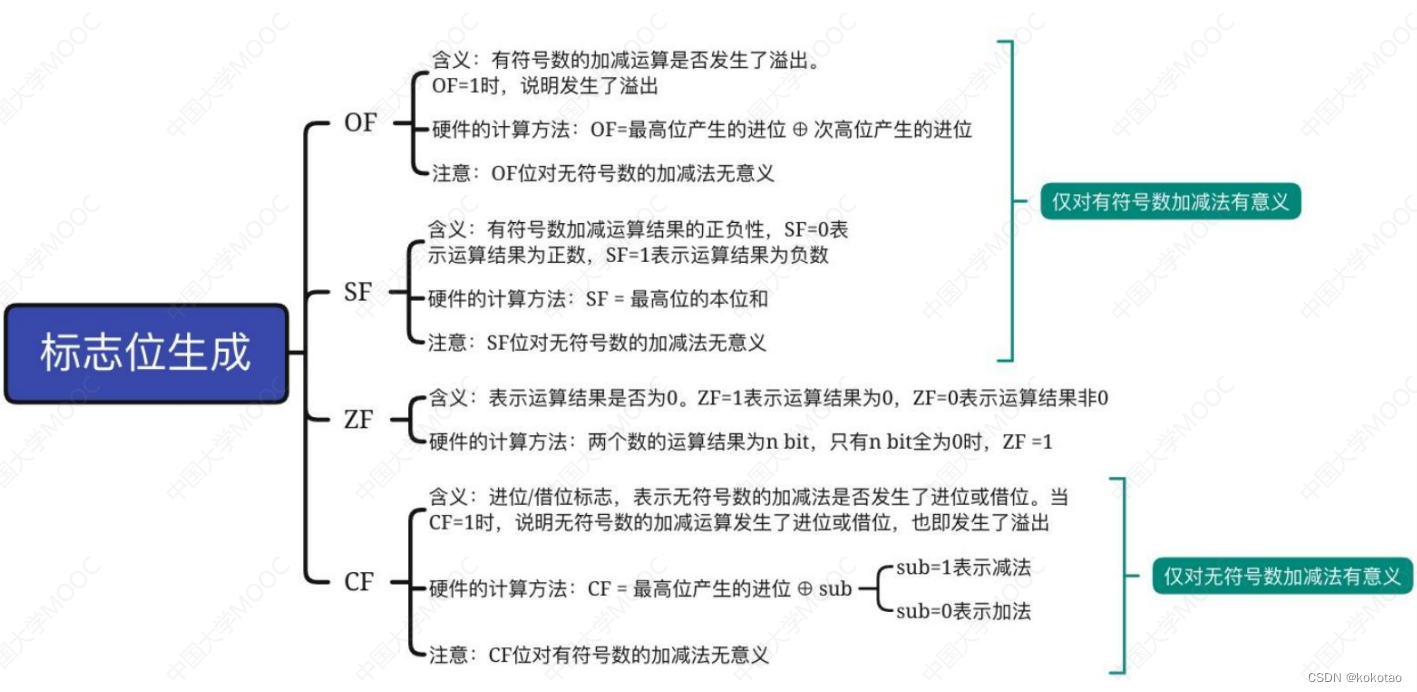

标志位生成

在这里插入图片描述
在这里插入图片描述

-

参考资料：王道考研、《计算机组成原理》
