c++协程库

由于主流的操作系统都采取1对1的线程模型，用户态线程和内核态线程具有—对1关系，可以认为用户态线程的执行几乎完全受到操作系统调度器的管理。可是随着计算机的发展，应用程序也变得越来越复杂,在这些复杂的应用程序中，每个线程各司其职，有的负责计算，有的负责网络通信，有的大量读写内存.与操作系统源度器相比，应用程序对线程的语义和执行状态更加了解。因此可能做出更优的调度决策。此外，用户态线程更加轻量级，比内核态线程的创建和切换的开销要低得多，更多地使用用户态线程有利于提高整个系统的可扩展性。在这样的背景下，操作系统开始提供更多对用户态线程，即纤程（fiber）的支持，用户态线程和内核态线程的关系也由—对—向多对—扩多。（《现代操作系统原理与实现》）

现有的 C++ 协程库均基于两种方案：利用汇编代码控制协程上下文的切换，以及利用操作系统提供的 API 来实现协程上下文切换。例如：

• libco，Boost.context：基于汇编代码的上下文切换；
• phxrpc：基于 ucontext/Boost.context 的上下文切换；
• libmill：基于 setjump/longjump 的协程切换。
  基于汇编的上下文切换要比采用系统调用的切换更加高效。
  相比于其他的 C++ 协程实现，libco 通过仅有的几个函数接口co_create，co_resume以及co_yield配合co_poll，来支持同步或者异步的写法，从而实现对现有逻辑非侵入式的异步化改造。
  libco 中用来表示一个 coroutine 的数据结构（co_routine_inner.h）：

struct stCoRoutine_t
{
    stCoRoutineEnv_t *env;  // 协程运行环境
    pfn_co_routine_t pfn;   // 协程执行的逻辑函数
    void *arg;              // 函数参数
    coctx_t ctx;            // 保存协程的下文环境
    ...
    char cEnableSysHook;    // 是否运行系统 hook，即非侵入式逻辑
    char cIsShareStack;     // 是否在共享栈模式
    void *pvEnv;
    stStackMem_t* stack_mem;  // 协程运行时的栈空间
    char* stack_sp;           // 用来保存协程运行时的栈空间
    unsigned int save_size;
    char* save_buffer;
};

协程的创建和运行

由于多个协程运行于一个线程内部，因此当创建线程中的第一个协程时，需要初始化该协程所在的环境 stCoRoutineEnv_t。这个环境是线程用来管理协程的，通过该环境，线程可以得知当前一共创建了多少个协程，当前正在运行哪一个协程，以及当前应当如何调度协程：

struct stCoRoutineEnv_t
{
    stCoRoutine_t *pCallStack[ 128 ];  // 记录当前创建的协程（最多128），栈顶表示当前正在运行的协程
    int iCallStackSize;                // 记录当前一共创建了多少个协程
    stCoEpoll_t *pEpoll;               // 该线程的协程调度器

    // 在使用共享栈模式拷贝栈内存时记录相应的 coroutine
    stCoRoutine_t* pending_co;
    stCoRoutine_t* occupy_co;
};

当调用函数 co_create 时，首先检查当前线程中的 coroutineEnv 结构是否创建。这里 libco 对于每个线程内的 stCoRoutineEnv_t 并没有使用 thread-local 的方式（例如gcc内置的 __thread，phxrpc采用这种方式）来管理，而是预先定义了一个大的数组，并通过对应的 PID 来获取其协程环境：

static stCoRoutineEnv_t* g_arrCoEnvPerThread[204800]
stCoRoutineEnv_t *co_get_curr_thread_env()
{
	return g_arrCoEnvPerThread[ GetPid() ];
}

初始化 stCoRoutineEnv_t：

• 为 stCoRoutineEnv_t 申请空间并且进行初始化，设置协程调度器 pEpoll；
• 创建一个空的 coroutine，初始化其上下文环境，将其加入到该线程的协程环境中进行管理，并且设置其为 main coroutine。这个 main coroutine 用来运行该线程主逻辑。
  当初始化完成协程环境之后，调用函数 co_create_env 来创建具体的协程。该函数初始化一个协程结构 stCoRoutine_t，设置该结构中的各项字段，例如运行的函数 pfn，运行时的栈地址等等。需要说明的就是，如果使用了非共享栈模式，则需要为该协程单独申请栈空间，否则从共享栈中申请空间。栈空间表示如下：

struct stStackMem_t
{
    stCoRoutine_t* occupy_co;  // 使用该栈的协程
    int stack_size;            // 栈大小
    char* stack_bp;            // 栈底指针，栈从高地址向低地址增长
    char* stack_buffer;        // 栈底
};

使用 co_create 创建完一个协程之后，将调用 co_resume 来将该协程激活运行：

void co_resume( stCoRoutine_t *co )
{
    stCoRoutineEnv_t *env = co->env;
    // 获取当前正在运行的协程的结构
    stCoRoutine_t *lpCurrRoutine = env->pCallStack[ env->iCallStackSize - 1 ];
    if( !co->cStart )
    {
        // 为将要运行的 co 布置上下文环境
        coctx_make( &co->ctx,(coctx_pfn_t)CoRoutineFunc,co,0 );
        co->cStart = 1;
    }
    env->pCallStack[ env->iCallStackSize++ ] = co;  // 设置co为运行的线程
    co_swap( lpCurrRoutine, co );
}

函数 co_swap 的作用类似于 Unix 提供的函数 swapcontext：将当前正在运行的 coroutine 的上下文以及状态保存到结构 lpCurrRoutine 中，并且将 co 设置成为要运行的协程，从而实现协程的切换。co_swap 具体完成三项工作：

• 记录当前协程 curr 的运行栈的栈顶指针，通过 char c; curr_stack_sp=&c 实现，当下次切换回 curr时，可以从该栈顶指针指向的位置继续，执行完 curr 后可以顺利释放该栈；
• 处理共享栈相关的操作，并且调用函数 coctx_swap 来完成上下文环境的切换。注意执行完 coctx_swap 之后，执行流程将跳到新的 coroutine 也就是 pending_co 中运行，后续的代码需要等下次切换回 curr 时才会执行；
• 当下次切换回 curr 时，处理共享栈相关的操作。
  对应于 co_resume 函数，协程主动让出执行权则调用 co_yield 函数。co_yield 函数调用了 co_yield_env，将当前协程与当前线程中记录的其他协程进行切换：

void co_yield_env( stCoRoutineEnv_t *env )
{
    stCoRoutine_t *last = env->pCallStack[ env->iCallStackSize - 2 ];
    stCoRoutine_t *curr = env->pCallStack[ env->iCallStackSize - 1 ];

    env->iCallStackSize--;
    co_swap( curr, last);
}

pCallStack 栈顶所指向的即为当前正在运行的协程所对应的结构，因此该函数将 curr 取出来，并将当前正运行的协程上下文保存到该结构上，并切换到协程 last 上执行。接下来以 32-bit 的系统为例来分析 libco 是如何实现协程运行环境的切换的。

协程的上下文切换

libco 使用结构 struct coctx_t 来表示一个协程的上下文环境：

struct coctx_t
{
#if defined(__i386__)
    void *regs[ 8 ];
#else
    void *regs[ 14 ];
#endif
    size_t ss_size;
    char *ss_sp;
};

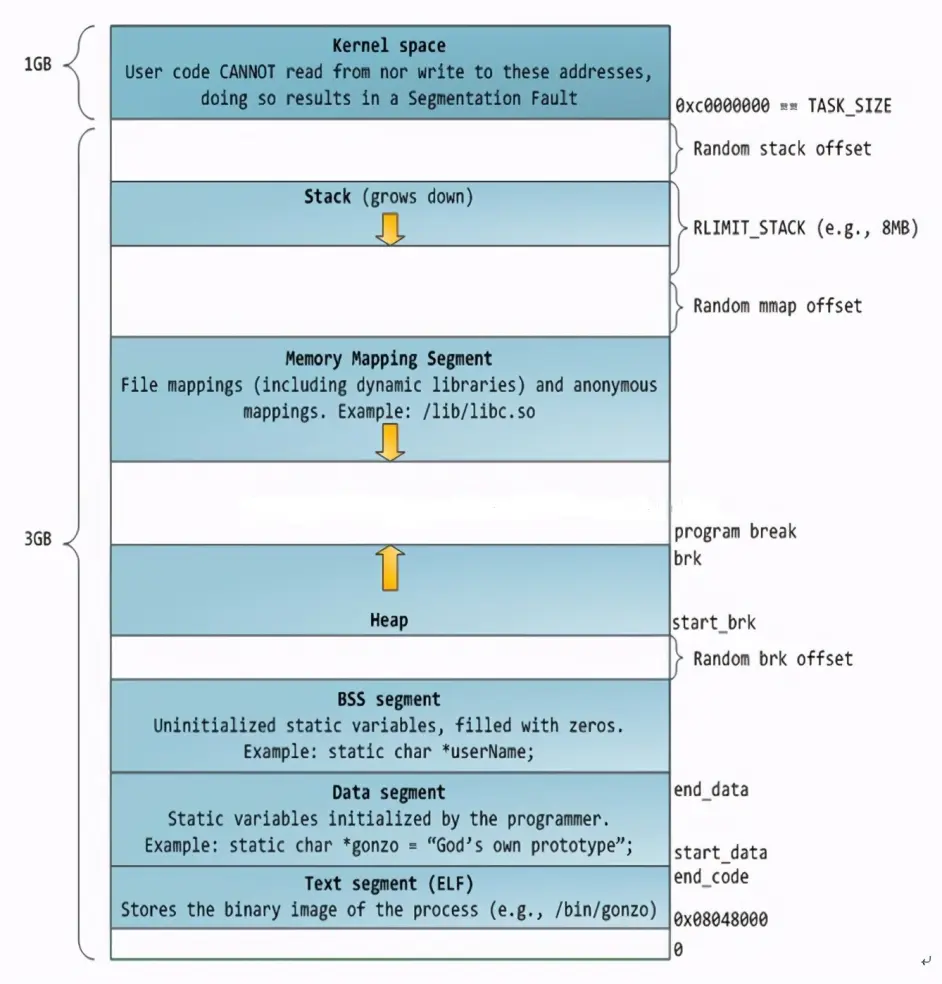

• 函数调用栈是调用者和被调用者共同负责布置的。Caller 将其参数从右向左反向压栈，再将调用后的返回地址压栈，然后将执行流程交给 Callee；
• 典型的编译器会将 Callee 函数汇编成为以 push %ebp; move %ebp, %esp; sub $esp N; 这种形式开头的汇编代码。这几句代码主要目的是为了方便 Callee 利用 ebp 来访问调用者提供的参数以及自身的局部变量（如下图）；
• 当调用过程完成清除了局部变量以后，会执行 pop %ebp; ret，这样指令会跳转到 RA 也就是返回地址上面执行。这一点也是实现协程切换的关键：我们只需要将指定协程的函数指针地址保存到 RA 中，当调用完coctx_swap之后，会自动跳转到该协程的函数起始地址开始运行。

:         :
     |  ...    |
     |  para2  |   [ebp + 12] (2nd argument)
     |  para1  |   [ebp + 8]  (1st argument)
     |    RA   |   [ebp + 4]  (return address)
     |    FP   |   [ebp]      (old ebp value)
     |         |   [ebp - 4]  (1st local variable)
     :         :
     :         :
        frame

协程上下文环境的初始化函数 coctx_make：

int coctx_make( coctx_t *ctx, coctx_pfn_t pfn, const void *s, const void *s1 )
{
	char *sp = ctx->ss_sp + ctx->ss_size - sizeof(coctx_param_t);
	sp = (char*)((unsigned long)sp & -16L);

	coctx_param_t* param = (coctx_param_t*)sp ;
	param->s1 = s;
	param->s2 = s1;

	memset(ctx->regs, 0, sizeof(ctx->regs));
	ctx->regs[ kESP ] = (char*)(sp) - sizeof(void*);
	ctx->regs[ kEIP ] = (char*)pfn;
	return 0;
}

首先为函数 coctx_pfn_t 预留 2 个参数的栈空间并对其到 16 字节，之后将实参设置到预留的栈上空间中。最后在 ctx 结构中填入相应的，其中记录 reg[kEIP] 返回地址为函数指针 pfn，记录 reg[kESP] 为获得的栈顶指针 sp 减去一个指针长度，这个减去的空间是为返回地址 RA 预留的。当调用 coctx_swap 时，reg[kEIP] 会被放到返回地址 RA 的位置，待 coctx_swap 执行结束，自然会跳转到函数 pfn 处执行。
coctx_swap(ctx1, ctx2) 在 coctx_swap.S 中实现。这里可以看到，该函数并没有使用 push %ebp; move %ebp, %esp; sub $esp N; 开头，因此栈空间分布中不会出现 ebp 的位置。coctx_swap 函数主要分为两段，其首先将当前的上下文环境保存到 ctx1 结构中：

leal 4(%esp), %eax     // eax = old_esp + 4
    movl 4(%esp), %esp     // 将 esp 的值设为 &ctx1（即ctx1的地址）
    leal 32(%esp), %esp    // esp = (char*)&ctx1 + 32

    pushl %eax         //  ctx1->regs[EAX] = %eax
    pushl %ebp         //  ctx1->regs[EBP] = %ebp
    pushl %esi         //  ctx1->regs[ESI] = %esi
    pushl %edi         //  ctx1->regs[EDI] = %edi
    pushl %edx         //  ctx1->regs[EDX] = %edx
    pushl %ecx         //  ctx1->regs[ECX] = %ecx
    pushl %ebx         //  ctx1->regs[EBX] = %ebx
    pushl -4(%eax)     //  ctx1->regs[EIP] = RA， 注意：%eax-4=%old_esp

需要注意指令 leal 和 movl 的区别。leal 将 eax 的值设置成为 esp 的值加 4，而 movl 将 esp 的值设为 esp+4 所指向的内存上的值，也就是参数 ctx1 的地址。之后该函数将 ctx2 中记录的上下文恢复到 CPU 寄存器中，并跳转到其函数地址处运行：

movl 4(%eax), %esp //  将 esp 的值设为 &ctx2（即ctx2的地址）
    popl %eax          // %eax = ctx1->regs[EIP]，也就是 &pfn
    popl %ebx          // %ebx = ctx1->regs[EBP]
    popl %ecx          // %ecx = ctx1->regs[ECX]
    popl %edx          // %edx = ctx1->regs[EDX]
    popl %edi          // %edi = ctx1->regs[EDI]
    popl %esi          // %esi = ctx1->regs[ESI]
    popl %ebp          // %ebp = ctx1->regs[EBP]
    popl %esp          // %esp = ctx1->regs[ESP]，即(char*)(sp) - sizeof(void*)
    pushl %eax         // RA = %eax = &pfn，注意此时esp已经指向了新的esp

    xorl %eax, %eax    // reset eax
    ret

• 首先 line 1 将 esp 设置为参数 ctx2 的地址，后续的 popl 操作均在 ctx2 的内存空间上执行；
• line 2-9 将 ctx2->regs[] 中的内容恢复到相应的寄存器中。还记得在前面 coctx_make 中设置了 regs[EIP] 和 regs[ESP] 吗？这里刚好就对应恢复了相应的值；
• 当执行完 line 9 之后，esp 已经指向了 ctx2 中新的栈顶指针，由于在 coctx_make 中预留了一个指针长度的 RA 空间，line 10 刚好将新的函数指针 &pfn 设置到该 RA 上；
• 最后执行 ret 指令时，函数流程将跳到 pfn 处执行。整个协程上下文的切换就完成了。

libco使用

以 libco 提供的例子 example_echosvr.cpp 来介绍应用程序如何使用 libco 来编写服务端程序。 在 example_echosvr.cpp 的 main 函数中，主要执行如下几步：

1. 创建 socket，监听在本机的 1024 端口，并设置为非阻塞；
2. 主线程使用函数 readwrite_coroutine 创建多个读写协程，调用 co_resume 启动协程运行直到其挂起。这里我们忽略掉无关的多进程 fork 的过程；
3. 主线程继续创建 socket 接收协程 accpet_co，同样调用 co_resume 启动协程直到其挂起；
4. 主线程调用函数 co_eventloop 实现事件的监听和协程的循环切换。
   函数 readwrite_coroutine 在外层循环中将新创建的读写协程都加入到队列 g_readwrite 中，此时这些读写协程都没有具体与某个 socket 连接对应，可以将队列 g_readwrite 看成一个 coroutine pool。当加入到队列中之后，调用函数 co_yield_ct 函数让出 CPU，此时控制权回到主线程。
   主线程中的函数 co_eventloop 监听网络事件，将来自于客户端新进的连接交由协程 accept_co 处理，关于 co_eventloop 如何唤醒 accept_co 的细节我们将在后续介绍。accept_co 调用函数 accept_routine 接收新连接，该函数的流程如下：
5. 检查队列 g_readwrite 是否有空闲的读写 coroutine，如果没有，调用函数 poll 将该协程加入到 Epoll 管理的定时器队列中，也就是 sleep(1000) 的作用；
6. 调用 co_accept 来接收新连接，如果接收连接失败，那么调用 co_poll 将服务端的 listen_fd 加入到 Epoll 中来触发下一次连接事件；
7. 对于成功的连接，从 g_readwrite 中取出一个读写协程来负责处理读写。
   再次回到函数 readwrite_coroutine 中，该函数会调用 co_poll 将新建立的连接的 fd 加入到 Epoll 监听中，并将控制流程返回到 main 协程；当有读或者写事件发生时，Epoll 会唤醒对应的 coroutine ，继续执行 read 函数以及 write 函数。

管理和唤醒协程

epoll监听fd

协程可以通过函数 co_poll 来将 fd 交由 Epoll 管理，待 Epoll 的相应的事件触发时，再切换回来执行 read 或者 write 操作，从而实现由 Epoll 管理协程的功能。co_poll 函数原型如下：

int co_poll(stCoEpoll_t *ctx, struct pollfd fds[], nfds_t nfds, int timeout_ms)

tCoEpoll_t 是为 libco 定制的 Epoll 相关数据结构，fds 是 pollfd 结构的文件句柄，nfds 为 fds 数组的长度，最后一个参数表示定时器时间，也就是在 timeout 毫秒之后触发处理这些文件句柄。这里可以看到，co_poll 能够同时将多个文件句柄同时加入到 Epoll 管理中。stCoEpoll_t 结构：

struct stCoEpoll_t
{
    int iEpollFd;  // Epoll 主 FD
    static const int _EPOLL_SIZE = 1024 * 10;  // Epoll 可以监听的句柄总数

    struct stTimeout_t *pTimeout;  // 时间轮定时器
    struct stTimeoutItemLink_t *pstTimeoutList;  // 已经超时的时间
    struct stTimeoutItemLink_t *pstActiveList;   // 活跃的事件
    co_epoll_res *result;  // Epoll 返回的事件结果
};

以 stTimeout_ 开头的数据结构与 libco 的定时器管理有关。co_epoll_res 是对 Epoll 事件数据结构的封装，也就是每次触发 Epoll 事件时的返回结果，在 Unix 和 MaxOS 下，libco 将使用 Kqueue 替代 Epoll，因此这里也保留了 kevent 数据结构。

struct co_epoll_res
{
    int size;
    struct epoll_event *events;  // for linux epoll
    struct kevent *eventlist;    // for Unix or MacOs kqueue
};

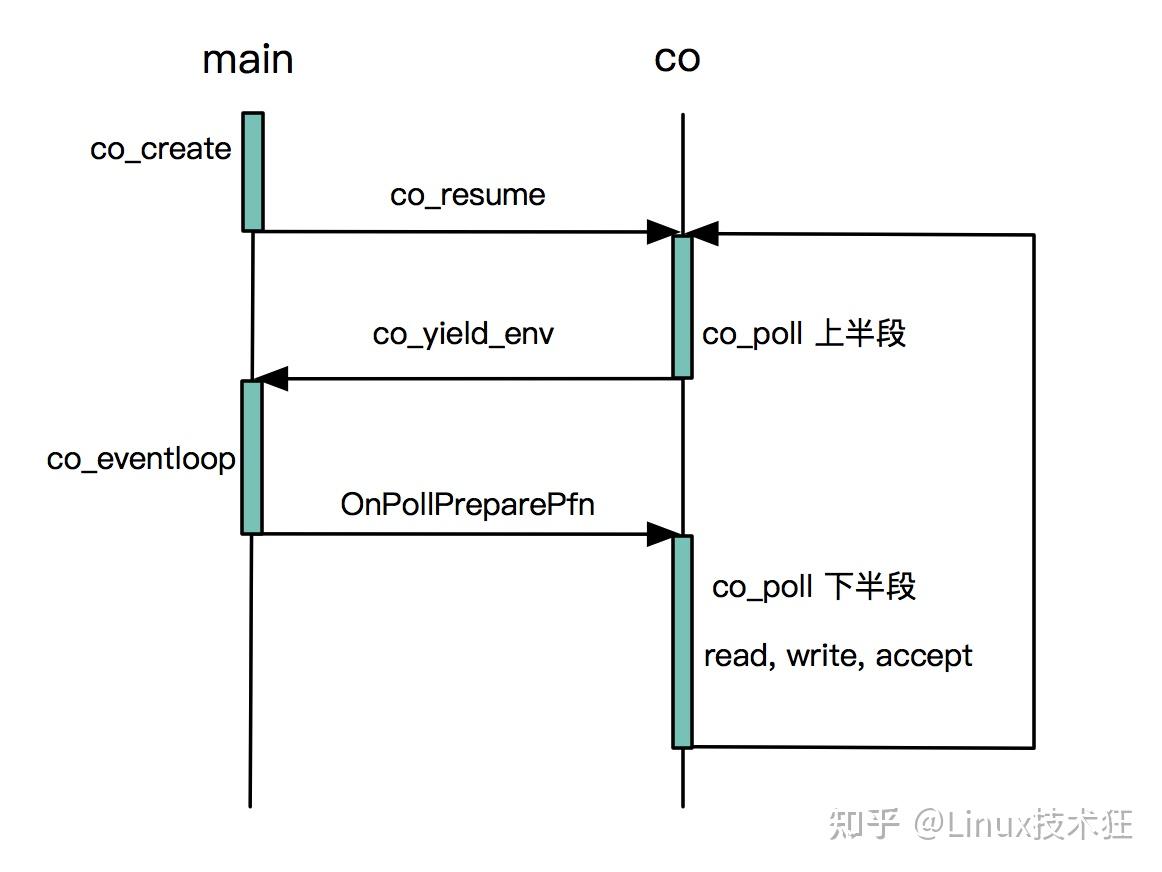

co_poll 实际是对函数 co_poll_inner 的封装。我们将 co_epoll_inner 函数的结构分为上下两半段。在上半段中，调用 co_poll 的协程 CC 将其需要监听的句柄数组 fds 都加入到 Epoll 管理中，并通过函数 co_yield_env 让出 CPU；当 main 协程的事件循环 co_eventloop 中触发了 CC 对应的监听事件时，会恢复 CC 的执行。此时，CC 将开始执行下半段，即将上半段添加的句柄 fds 从 epoll 中移除，清理残留的数据结构，下面的流程图简要说明了控制流的转移过程：

co_poll 首先在内部将传入的文件句柄数组 fds 转化为数据结构 stPoll_t，这一步主要是为了方便后续处理。该结构记录了 iEpollFd，ndfs，fds 数组，以及该协程需要执行的函数和参数。有两点需要说明的是：

• 对于每一个 fd，为其申请一个 stPollItem_t 来管理对应 Epoll 事件以及记录回调参数。libco 在此做了一个小的优化，对于长度小于 2 的 fds 数组，直接在栈上定义相应的 stPollItem_t 数组，否则从堆中申请内存。这也是一种比较常见的优化，毕竟从堆中申请内存比较耗时；
• 函数指针 OnPollProcessEvent 封装了协程的切换过程。当传入指定的 stPollItem_t 结构时，即可唤醒对应于该结构的 coroutine，将控制权交由其执行；
  co_poll 的第二步，也是最关键的一步，就是将 fd 数组全部加入到 Epoll 中进行监听。协程 CC 会将每一个 epoll_event 的 data.ptr 域设置为对应的 stPollItem_t 结构。这样当事件触发时，可以直接从对应的 ptr 中取出 stPollItem_t 结构，然后唤醒指定协程。
  如果本次操作提供了 Timeout 参数，co_poll 还会将协程 CC 本次操作对应的 stPoll_t 加入到定时器队列中。这表明在 Timeout 定时触发之后，也会唤醒协程 CC 的执行。当整个上半段都完成后，co_poll 立即调用 co_yield_env 让出 CPU，执行流程跳转回到 main 协程中。
  从上面的流程图中也可以看出，当执行流程再次跳回时，表明协程 CC 添加的读写等监听事件已经触发，即可以执行相应的读写操作了。此时 CC 首先将其在上半段中添加的监听事件从 Epoll 中删除，清理残留的数据结构，然后调用读写逻辑。

定时器实现

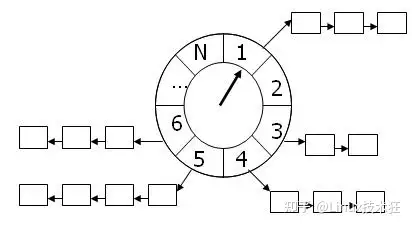

协程 CC 在将一组 fds 加入 Epoll 的同时，还能为其设置一个超时时间。在超时时间到期时，也会再次唤醒 CC 来执行。libco 使用 Timing-Wheel 来实现定时器。关于 Timing-Wheel 算法，其优势是 O(1) 的插入和删除复杂度，缺点是只有有限的长度，在某些场合下不能满足需求。

回过去看 stCoEpoll_t 结构，其中 *pTimeout 代表时间轮，通过函数 AllocateTimeout 初始化为一个固定大小（60 * 1000）的数组。根据 Timing-Wheel 的特性可知，libco 只支持最大 60s 的定时事件。而实际上，在添加定时器时，libco 要求定时时间不超过 40s。成员 pstTimeoutList 记录在 co_eventloop 中发生超时的事件，而 pstActiveList 记录当前活跃的事件，包括超时事件。这两个结构都将在 co_eventloop 中进行处理。
定时器的实现：

int AddTimeout( stTimeout_t *apTimeout, stTimeoutItem_t *apItem,
    unsigned long long allNow )
{
    if( apTimeout->ullStart == 0 )  // 初始化时间轮的基准时间
    {
        apTimeout->ullStart = allNow;
        apTimeout->llStartIdx = 0;  // 当前时间轮指针指向数组0
    }
    // 1. 当前时间不可能小于时间轮的基准时间
    // 2. 加入的定时器的超时时间不能小于当前时间
    if( allNow < apTimeout->ullStart || apItem->ullExpireTime < allNow )
    {
        return __LINE__;
    }

    int diff = apItem->ullExpireTime - apTimeout->ullStart;
    if( diff >= apTimeout->iItemSize )  // 添加的事件不能超过时间轮的大小
    {
        return __LINE__;
    }
    // 插入到时间轮盘的指定位置
    AddTail( apTimeout->pItems +
        (apTimeout->llStartIdx + diff ) % apTimeout->iItemSize, apItem );

    return 0;
}

定时器的超时检查在函数 co_eventloop 中执行。

epoll事件循环

通过 epoll_wait 返回的事件都保存在 stCoEpoll_t 结构的 co_epoll_res 中。因此 co_eventloop 首先为 co_epoll_res 申请空间，之后通过一个无限循环来监听所有 coroutine 添加的所有事件：

for(;;)
{
    int ret = co_epoll_wait( ctx->iEpollFd,result,stCoEpoll_t::_EPOLL_SIZE, 1 );
    ...
}

对于每一个触发的事件，co_eventloop 首先通过指针域 data.ptr 取出保存的 stPollItem_t 结构，并将其添加到 pstActiveList 列表中；之后从定时器轮盘中取出所有已经超时的事件，也将其全部添加到 pstActiveList 中，pstActiveList 中的所有事件都作为活跃事件处理。
对于每一个活跃事件，co_eventloop 将通过调用对应的 pfnProcess 也就是上图中的OnPollProcessEvent 函数来切换到该事件对应的 coroutine，将流程跳转到该 coroutine 处执行。
最后 co_eventloop 在调用时也提供一个额外的参数来供调用者传入一个函数指针 pfn。该函数将会在每次循环完成之后执行；当该函数返回 -1 时，将会终止整个事件循环。用户可以利用该函数来控制 main 协程的终止或者完成一些统计需求。
