MFC制作动态波形图

前言

最近做上位机,做了个波形图用来反应数据,这里主要总结一下如何使用 ChartCtrl 这个模块,在网上找了许多介绍,但总是出现一些奇奇怪怪的问题,这里主要介绍一下我是如何实现这一过程的。

操作步骤

要想要实现波形图动态刷新,我这里总结三个步骤:

  1. 创建控件
  2. 添加变量
  3. 编写代码
    正常来说基本所有的 MFC 控件都是按照此步骤来,但是使用 ChartCtrl 的时候需要注意部分步骤需要一些特殊操作,接下来项目描述一些整体的过程。

1. 创建工程

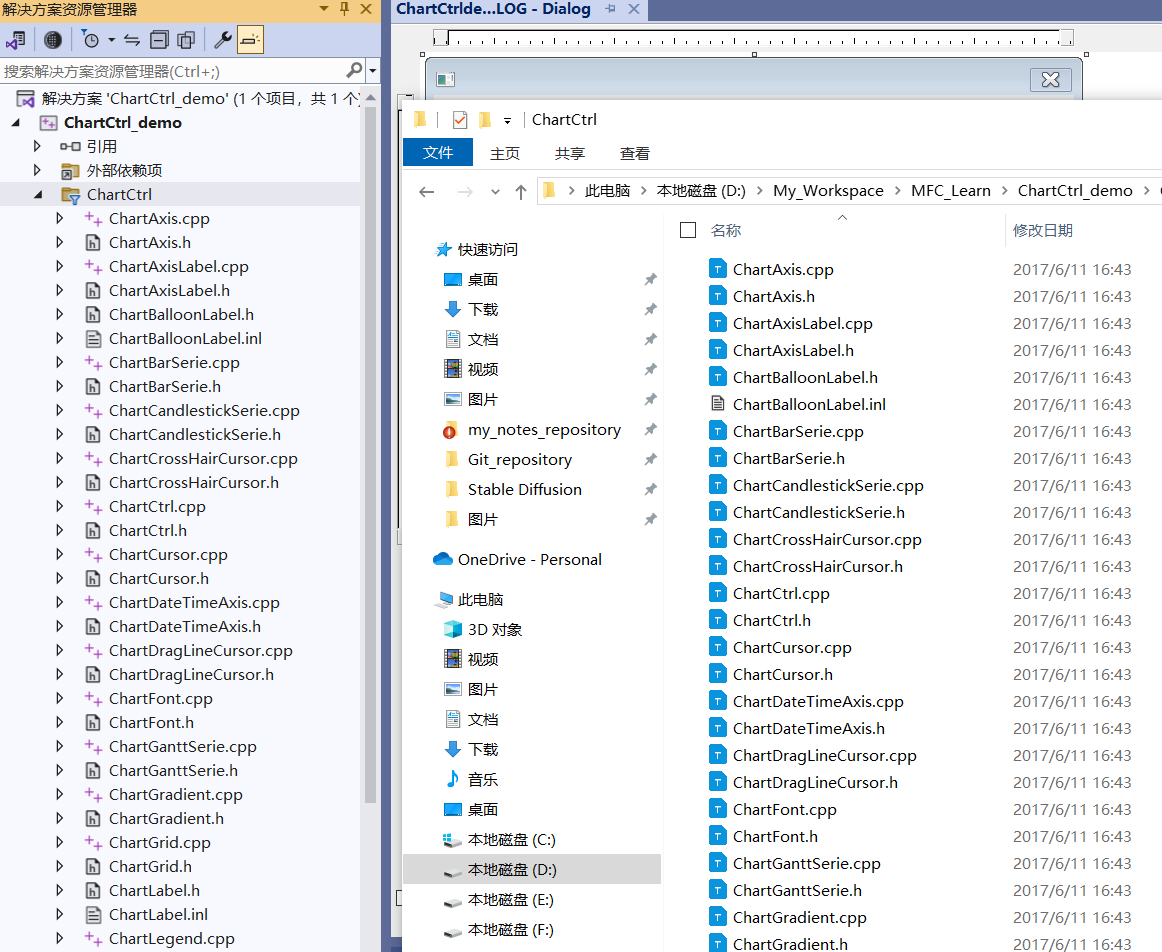

首先第一步,创建工程,这里我简单制作一个界面,主要用于展示效果,并将 ChartCtrl 所有的源码添加进工程当中。

2. 创建控件

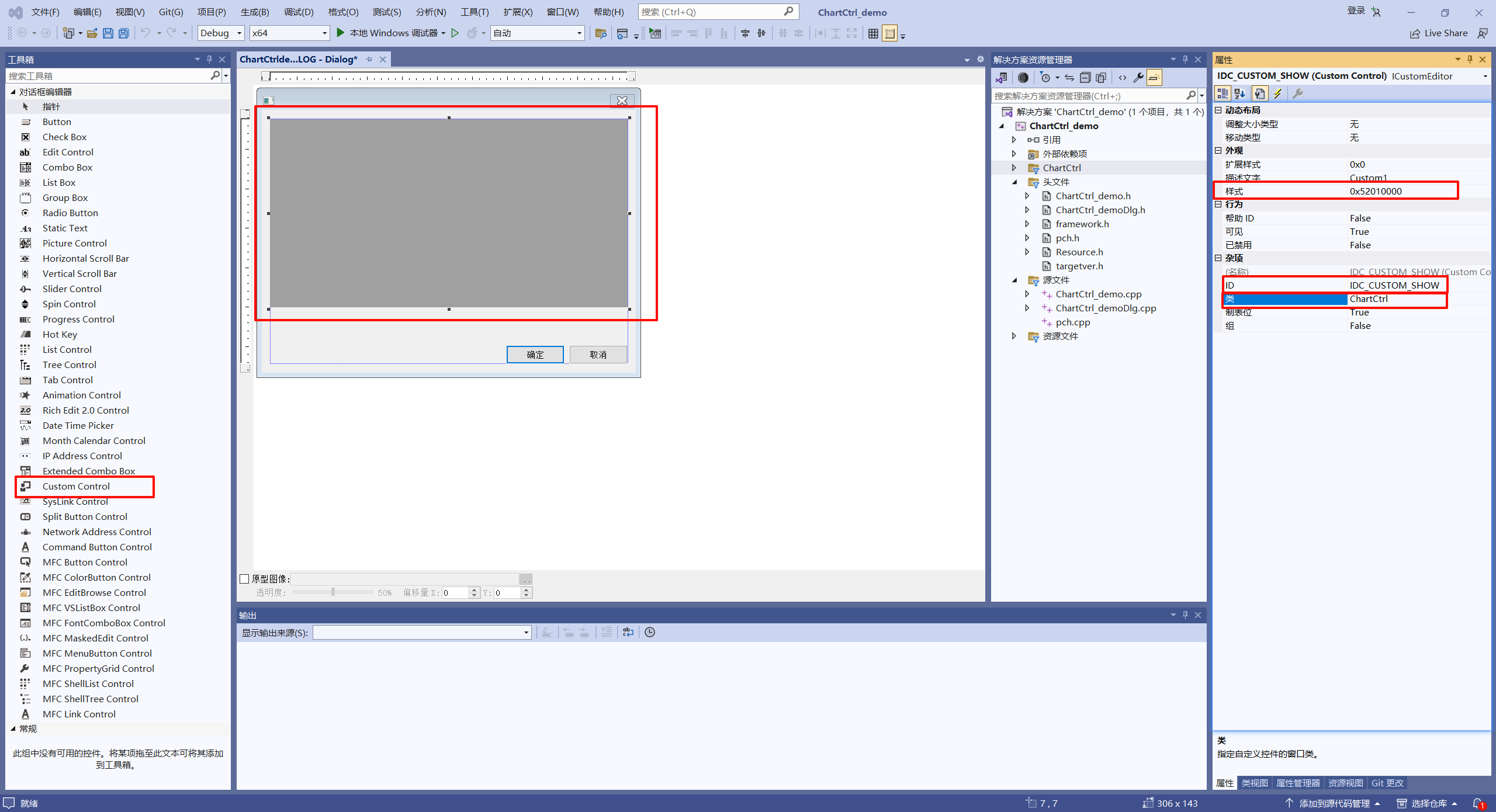

这里我们添加自定义控件“CustomCtrl”,并修改 style、class、ID 值。
Style : 0x52010000
Class : ChartCtrl
ID : IDC_CUSTOM_SHOW

3. 添加变量

先在 xxDlg.h 中引入头文件路径。

#include "ChartCtrl\ChartCtrl.h"
#include "ChartCtrl\ChartLineSerie.h"
#include "ChartCtrl\ChartAxis.h"

[!NOTE]

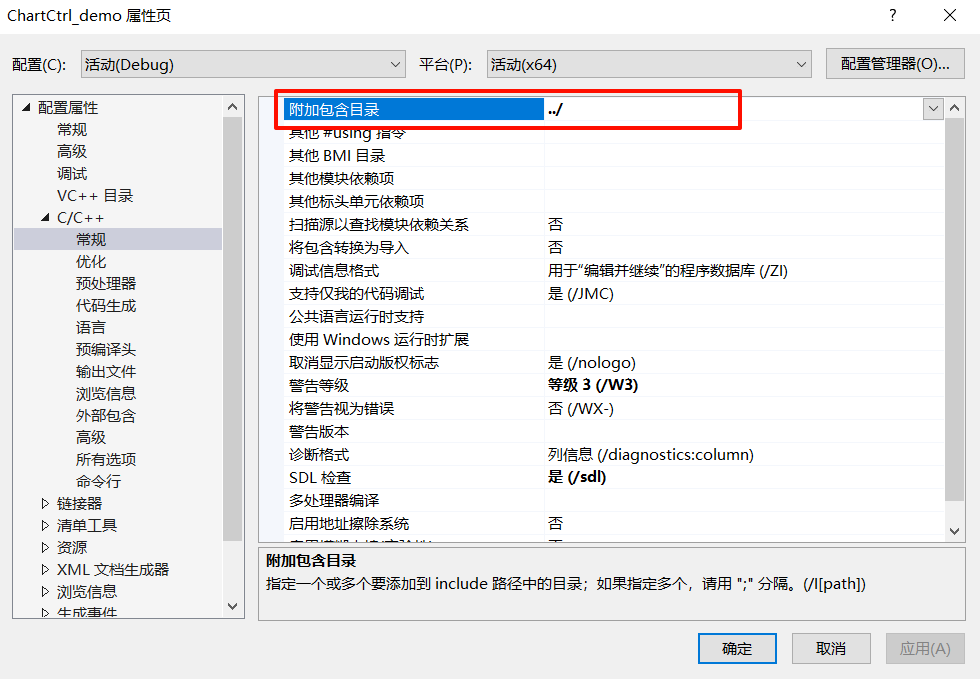

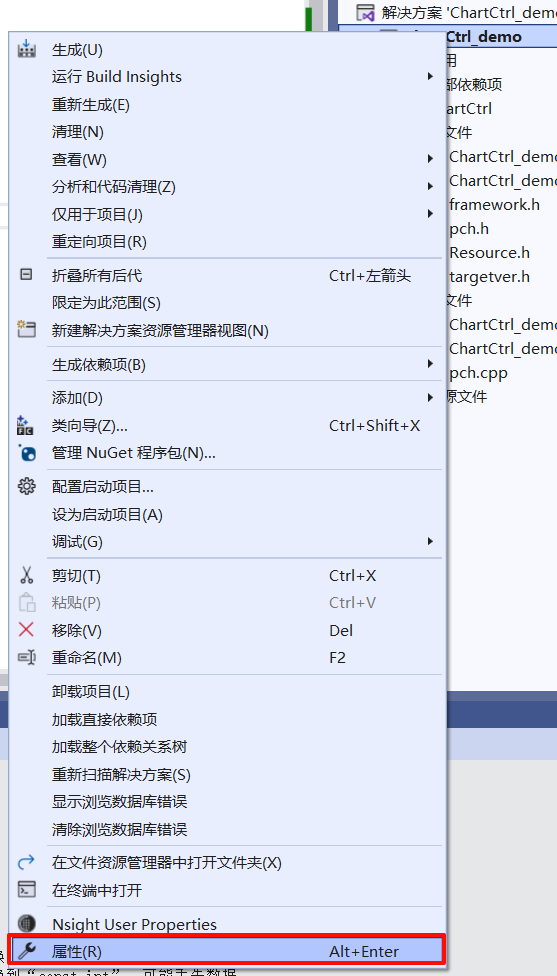

注意这里,需要在工程中添加一下头文件路径在设置里找到如下,根据自己实际地址选择。

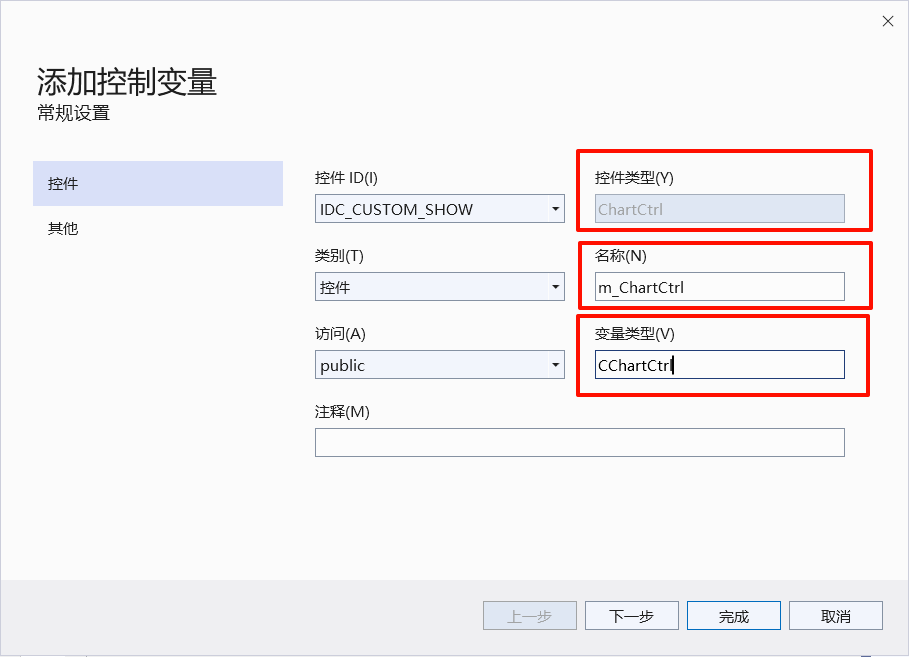

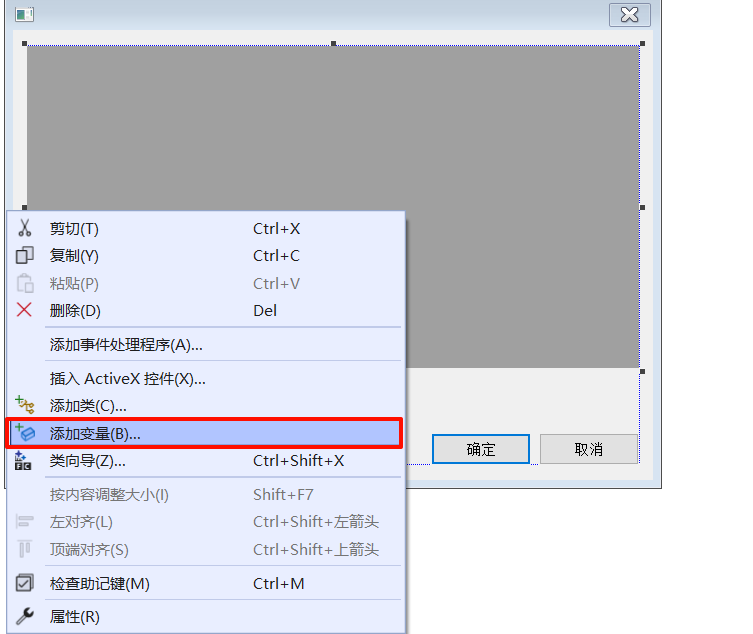

右键点击上方创建的控件选择"添加变量",在变量向导中设置如下:

变量类型:CChartCtrl
变量名:m_ChartCtrl
控件类型:ChartCtrl

4. 代码编写

软件定时创立

要想让波形图动态刷新,需要让其定时刷新指定 buff 里的数据数据,所以这里需要用到 TIME 定时器功能,在 MFC 当中,主要使用软件定时器,Timer 是消息级别最低的消息,它会保证其他基本高的消息优先执行,因此,就算数据大量刷新,也不会影响主线程的其他消息。创建方法如下:

  1. 首先在消息 map 中添加代码
BEGIN_MESSAGE_MAP(CTabDlg_Data_Waveform, CDialogEx)
  ON_WM_TIMER() // 添加定时器消息
END_MESSAGE_MAP()
  1. 创建定时器消息回调接口
void CTabDlg_Data_Waveform::OnTimer(UINT_PTR nIDEvent)
{
  CDialogEx::OnTimer(nIDEvent);
}
  1. 在 .h 中类中声明函数
afx_msg void OnTimer(UINT_PTR nIDEvent);
  1. 通过接口开关定时器
SetTimer(0, 250, NULL); // 0:代表id 回调函数中以 nIDEvent返回。250代表250ms产生一次回调
KillTimer(0); // 关闭 0 id回调。

创建坐标和画线

  1. 初始部分
//创建坐标xy标识
CChartAxis *pAxis = NULL;
pAxis = m_ChartCtrl.CreateStandardAxis(CChartCtrl::BottomAxis);
pAxis->SetAutomatic(true);
pAxis = m_ChartCtrl.CreateStandardAxis(CChartCtrl::LeftAxis);
pAxis->SetAutomatic(true);
m_pLineSerie = m_ChartCtrl.CreateLineSerie();
  1. 定时器部分
void CTabDlg_Data_Waveform::OnTimer(UINT_PTR nIDEvent)
{
	++m_count;
	m_pLineSerie->ClearSerie();
	LeftMoveArray(m_HightSpeedChartArray, PIONT_LENGTH, randf(0, 10));
	LeftMoveArray(m_X, PIONT_LENGTH, m_count);
	m_pLineSerie->AddPoints(m_X, m_HightSpeedChartArray, PIONT_LENGTH);
  CDialogEx::OnTimer(nIDEvent);
}

///
/// \brief 左移数组
/// \param ptr 数组指针
/// \param data 新数值
///
void CTabDlg_Data_Waveform::LeftMoveArray(double* ptr, size_t length, double data)
{
	for (size_t i = 1; i < length; ++i)
	{
		ptr[i - 1] = ptr[i];
	}
	ptr[length - 1] = data;
}

double CTabDlg_Data_Waveform::randf(double min, double max)
{
	int minInteger = (int)(min * 10000);
	int maxInteger = (int)(max * 10000);
	int randInteger = rand() * rand();
	int diffInteger = maxInteger - minInteger;
	int resultInteger = randInteger % diffInteger + minInteger;
	return resultInteger / 10000.0;
}

  1. 开启和关闭按键回调
void CChartCtrldemoDlg::OnBnClickedButtonStart()
{
	// TODO: 在此添加控件通知处理程序代码
	KillTimer(0);
	ZeroMemory(&m_HightSpeedChartArray, sizeof(double) * PIONT_LENGTH);
	for (size_t i = 0; i < PIONT_LENGTH; ++i)
	{
		m_X[i] = i;
	}
	m_count = PIONT_LENGTH;
	m_pLineSerie->ClearSerie();
	SetTimer(0, 0, NULL);
}


void CChartCtrldemoDlg::OnBnClickedButtonStop()
{
	// TODO: 在此添加控件通知处理程序代码
	KillTimer(0);
}

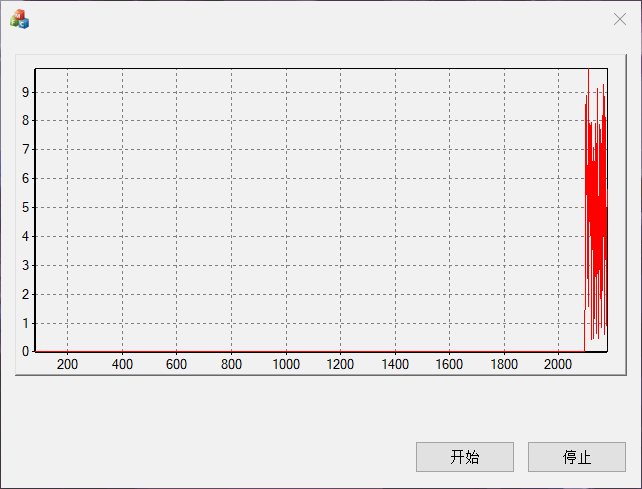

实现效果展示


参考链接
