烧录算法制作

前言

在使用Keil的时候，我们一般会通过一个下载器与目标芯片连接，这样就可以实现的代码下载或调试。那么下载器是如何将我们的应用程序烧写在我们芯片内部Flash当中的呢，是否可以同样的方式烧录在外部Flash上呢？这是此片文章所要说明的。

MDK下载算法原理

通过MDK创建一批与地址信息无关的函数，实现的功能主要有初始化，擦除，编程，读取，校验等，然后MDK调试下载阶段，会将算法文件加载到芯片的内部RAM里面（加载地址可以通过MDK设置），然后MDK通过与这个算法文件的交互，实现程序下载，调试阶段数据读取等操作。

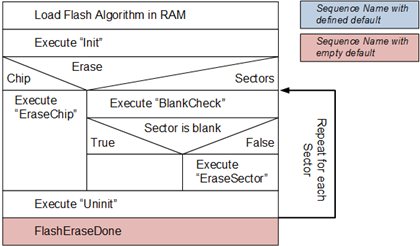

主要流程图如下：

• 加载算法到芯片RAM。
• 执行初始化函数Init。
• 执行擦除操作，根据用户的MDK配置，这里可以选择整个芯片擦除或者扇区擦除。
• 执行Uinit函数。
• 操作完毕。

制作烧录算法(FLM文件)步骤

1. 将ARM:CMSIS Pack文件夹（通常是C:\Keil\ARM\Pack\ARM\CMSIS\ version \Device_Template_Flash）中的工程复制到一个新文件夹中，取消文件夹的只读属性，重命名项目文件NewDevice.uvprojx以表示新的flash 设备名称，例如MyDevice.uvprojx。
2. 打开工程，从工具栏中，使用下拉选择目标来选择处理器架构。
3. 打开对话框Project - Options for Target - Output并更改Name of Executable字段的内容以表示设备，例如MyDevice。
4. 调整文件FlashPrg中的编程算法。
5. 调整文件FlashDev中的设备参数。
6. 使用Project - Build Target生成新的 Flash 编程算法。

注意此方法制作的烧录算法是无法回读FLASH的数据的，若想实现相关功能，可以使用Segger官方的烧录算法的工程，IDE使用的是SEGGER的Embedded Studio。

应用案例介绍

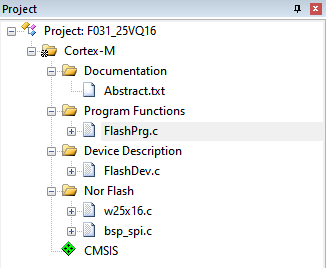

首先将工程copy出来，并将工程重新命名整理好，如图所示：

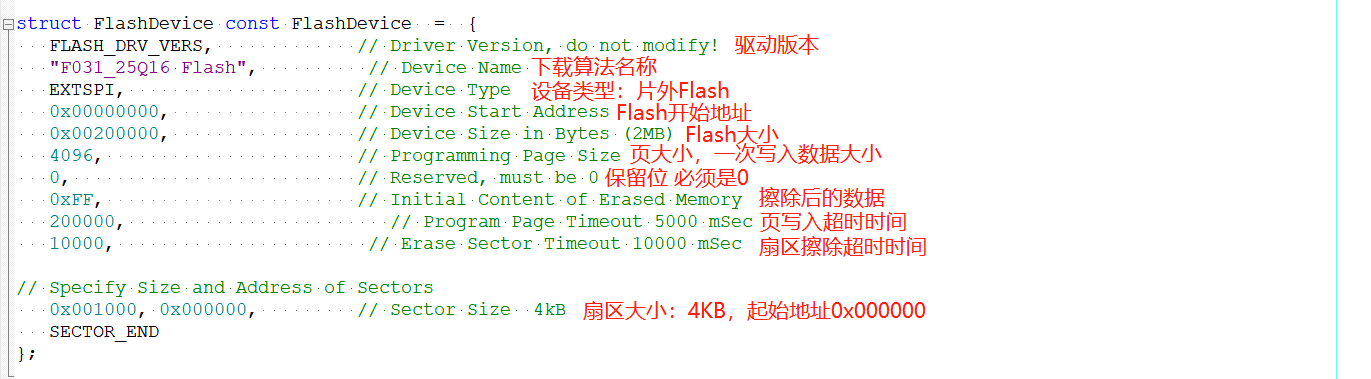

首先可以先测试一下能否正常，读取，写入，擦写FLASH。这些验证完成后，首先现在FlashDev.c上，设置修改好相关参数：

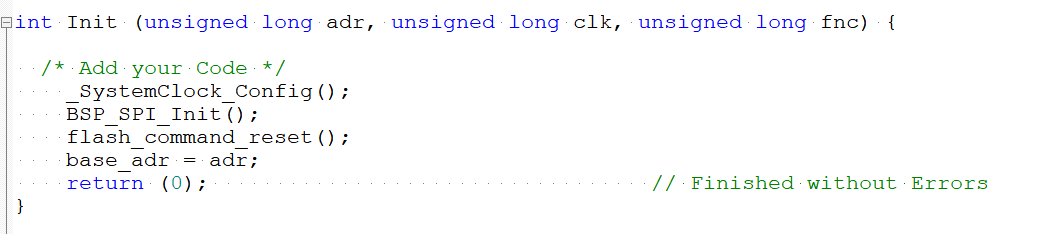

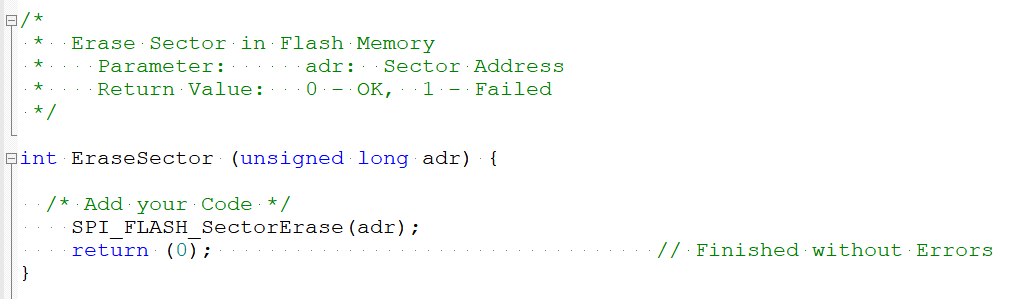

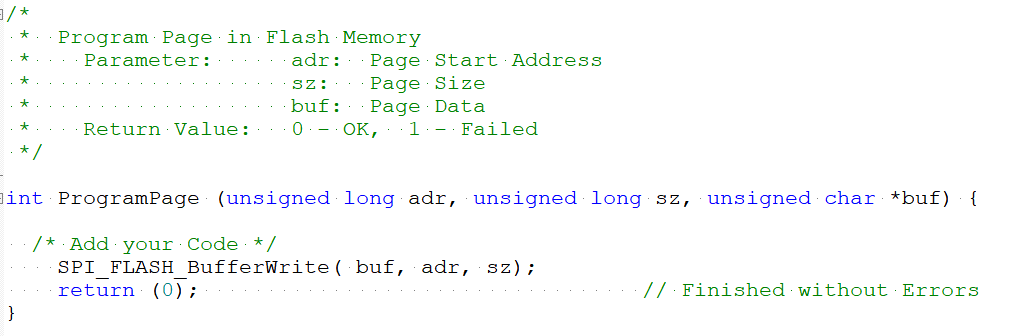

下一步，将相关接口函数实现分别为Init、EraseChip、EraseSector、ProgramPage、Verify

编译完成后将生成的.axf文件改成.flm的文件，至此烧录算法制作完成。

最后只需要在Jflash/keil测试一下能否正常烧录程序即可。
