信锐实验基本组网

旁挂组网：无线控制器旁路接入局域内网，对整个有线内网的影响最小，且当无线控制器故障时，也不会对内网有线造成影响，属最常用组网部署方式

路由组网：无线控制器串联到内网中，对内网的有线网络有一定的影响，当设备故障时，会对控制器以下的有线网络产生影响，导致无法上网，一般情况下不推荐采用此种部署方式。特殊的，网关部署也属于路由组网，无线控制器充当出口设备，承接内外网的访问转换，对内网的有线网络上网具有决定性影响，当然如果有远程部署的需求，此种部署场景比较便捷，远程部署实施比较快。

远程部署：适用于当无线接入点AP 和无线控制器不在同一个局域网，需要跨公网进行通信场景，常用于总部和分支环境下，总部控制器网络环境要求能上外网，且控制器的tcp800、7070，udp7077、7777 端口可被直接访问；无线接入点AP 网络环境仅要求能上外网即可

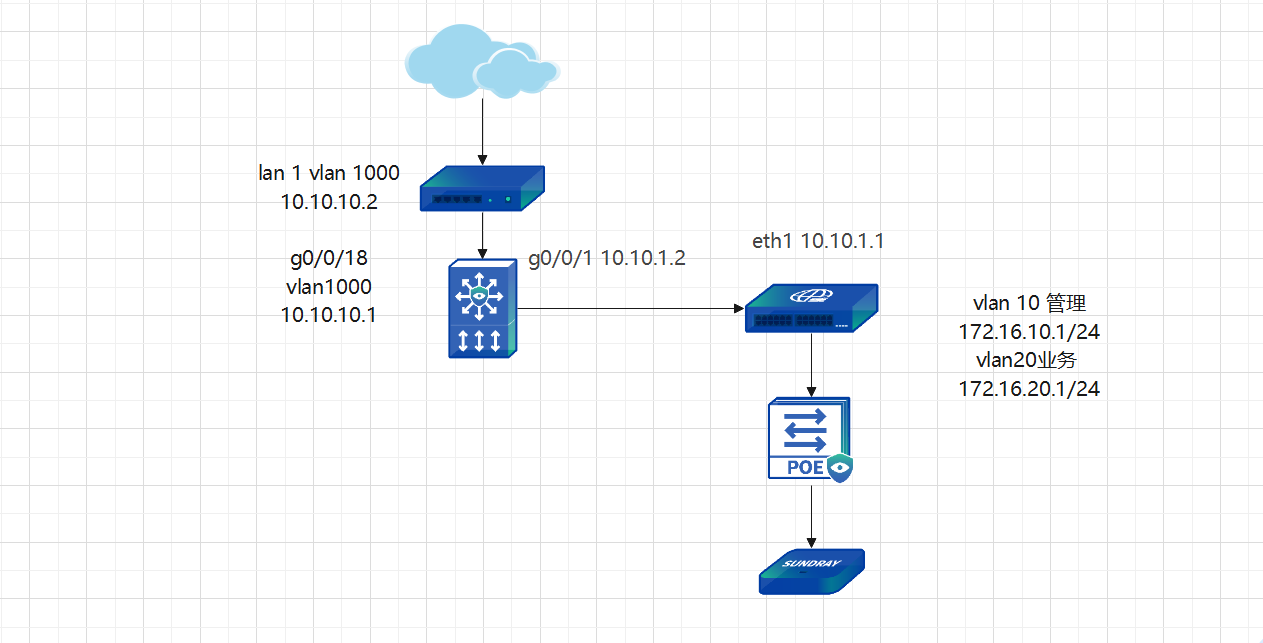

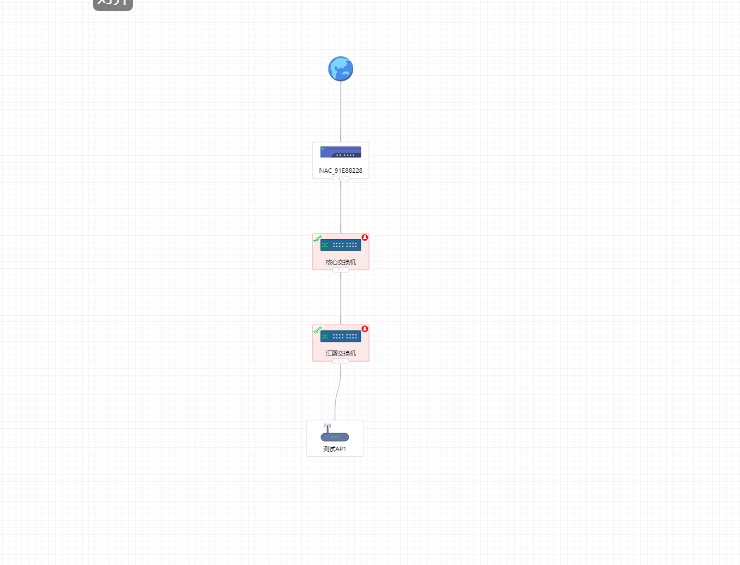

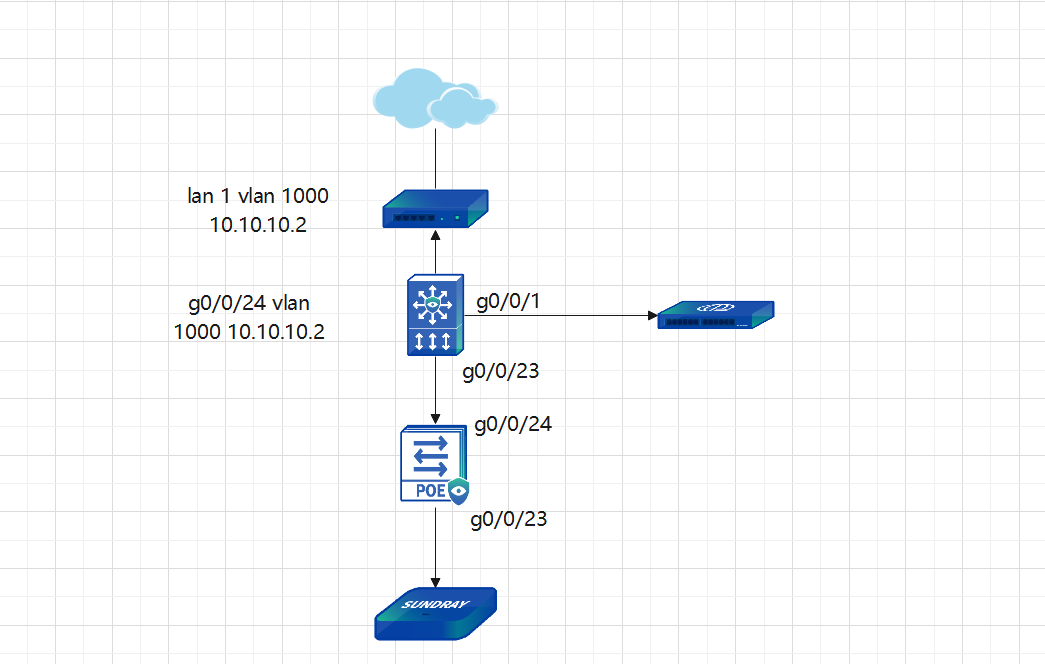

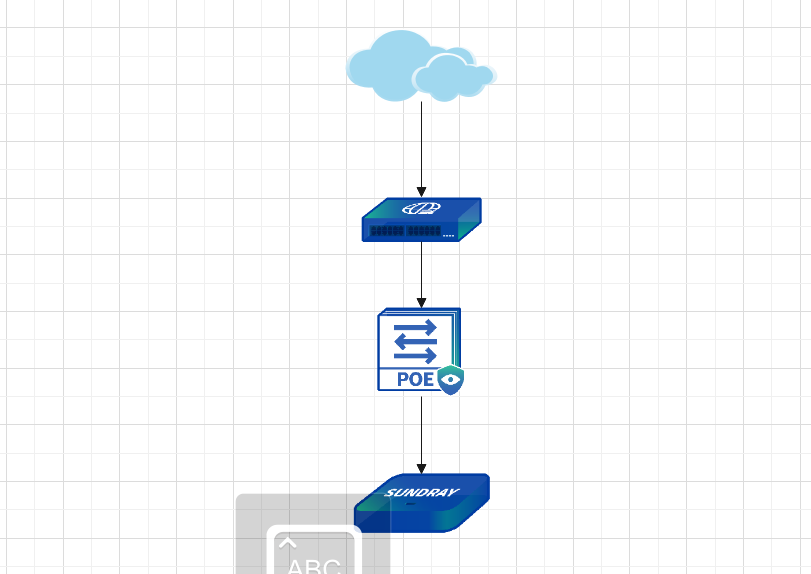

这里展示路由组网，拓扑如下



核心交换机刷成胖模式，通过电口192.168.1.10进行登录，笔记本电脑配置同网段地址即可

核心交换机和SFG通过VLAN1000互联，

核心交换机配置默认出口路由

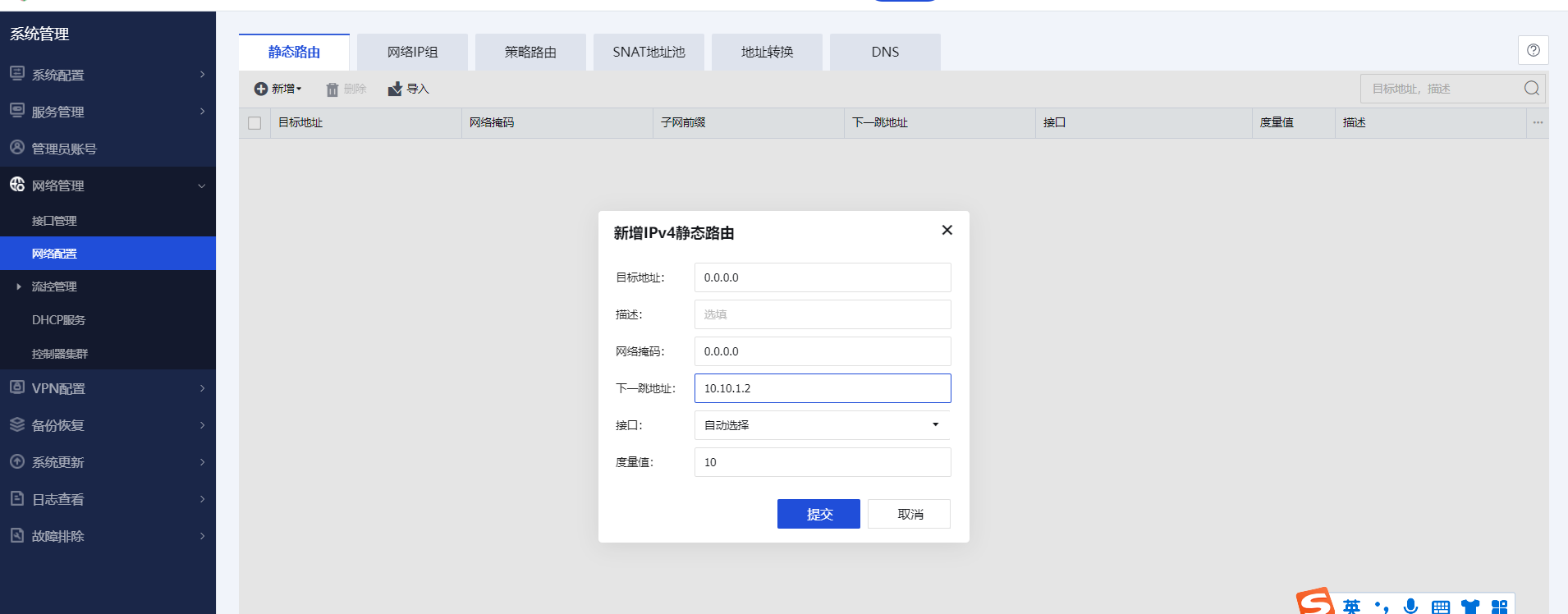

核心交换机配置明细路由到管理网段和业务网段

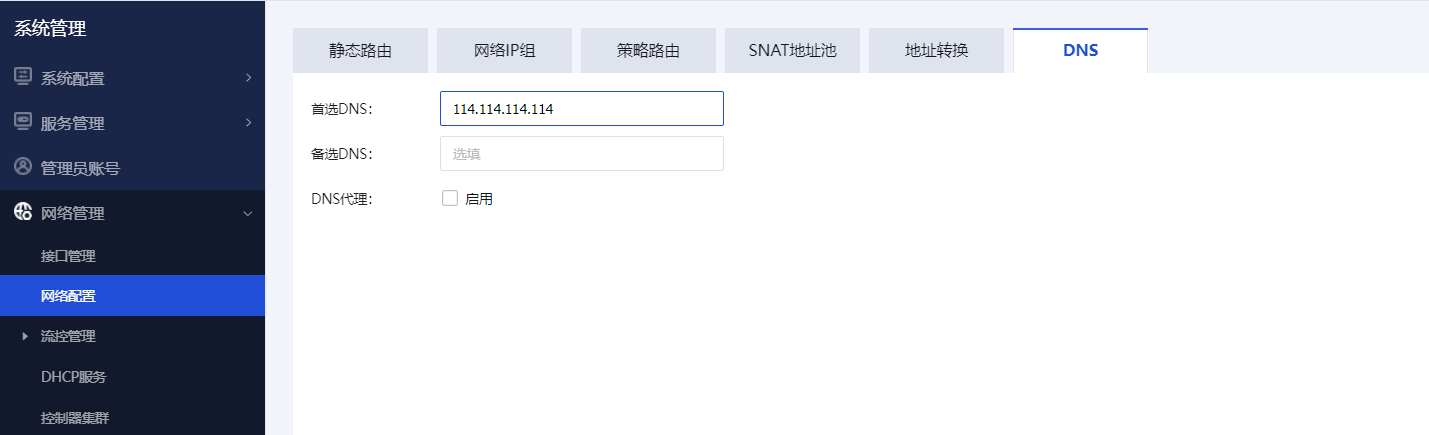

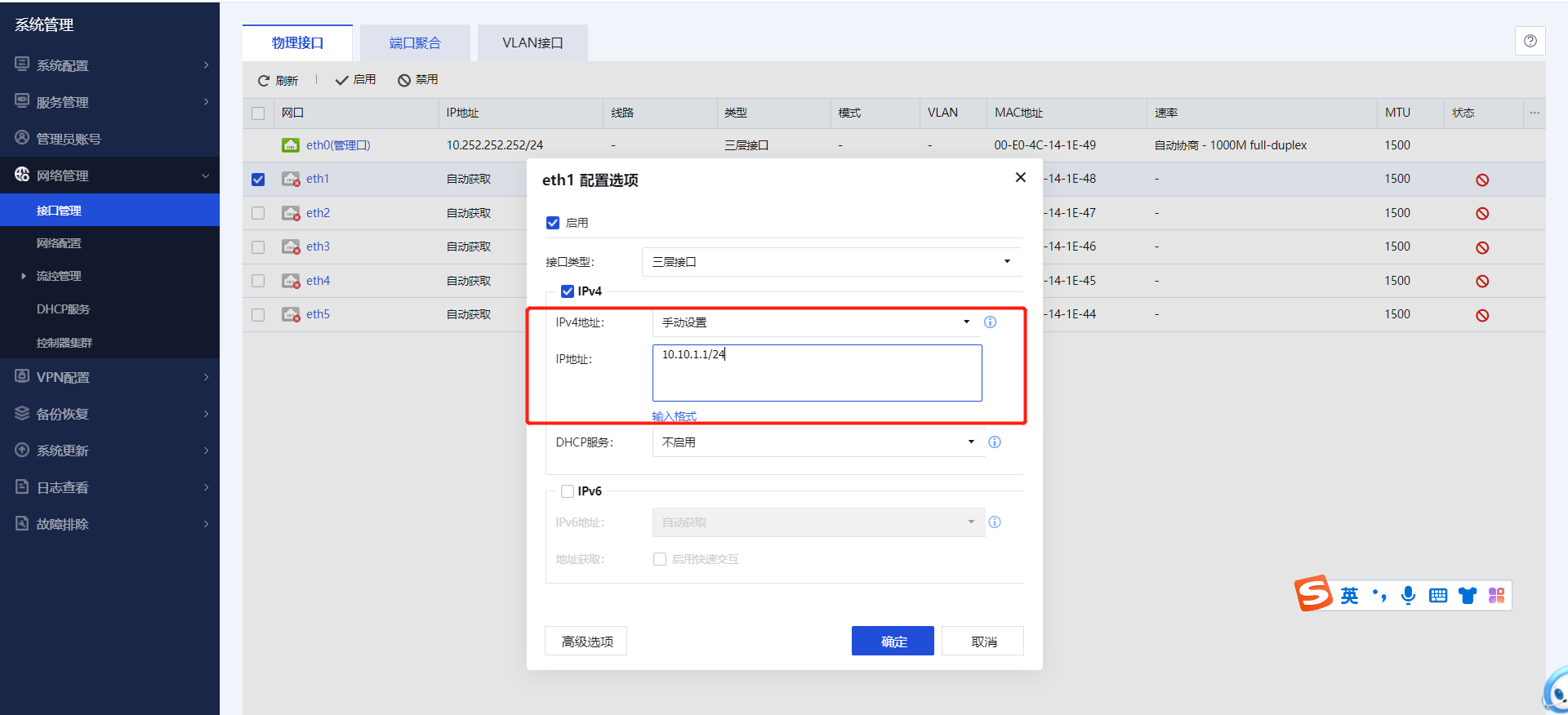

登录控制器配置接口地址，默认路由

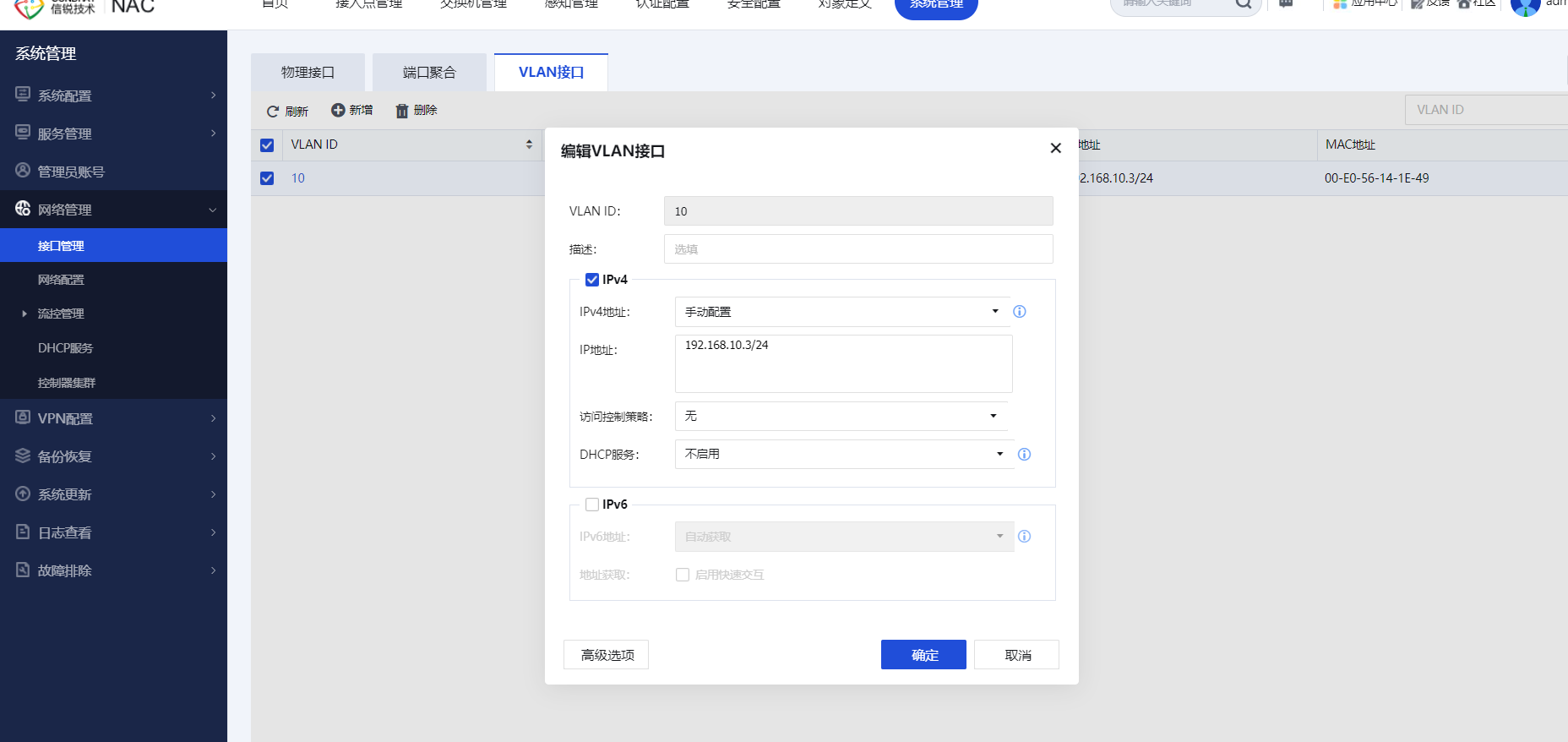

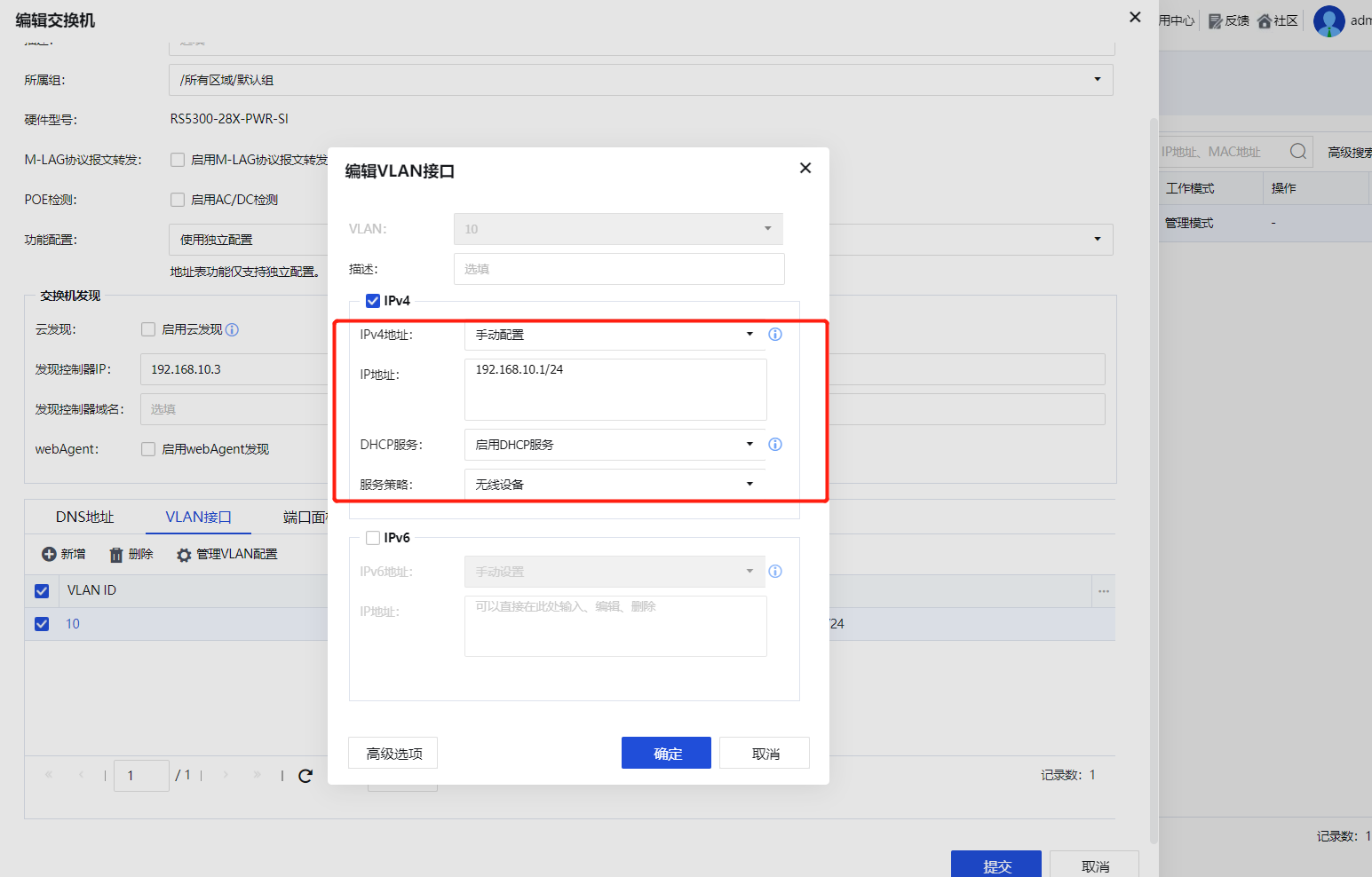

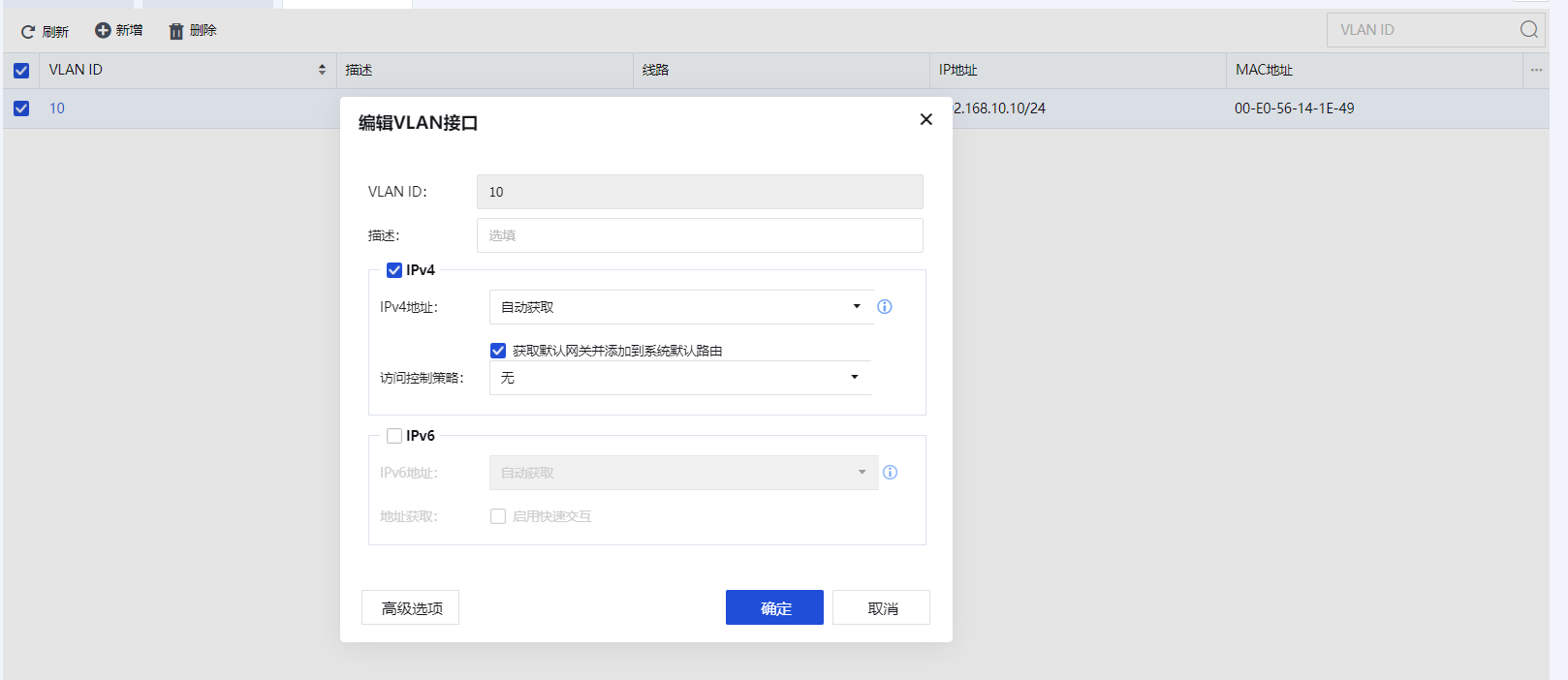

配置管理vlan 和 业务vlan

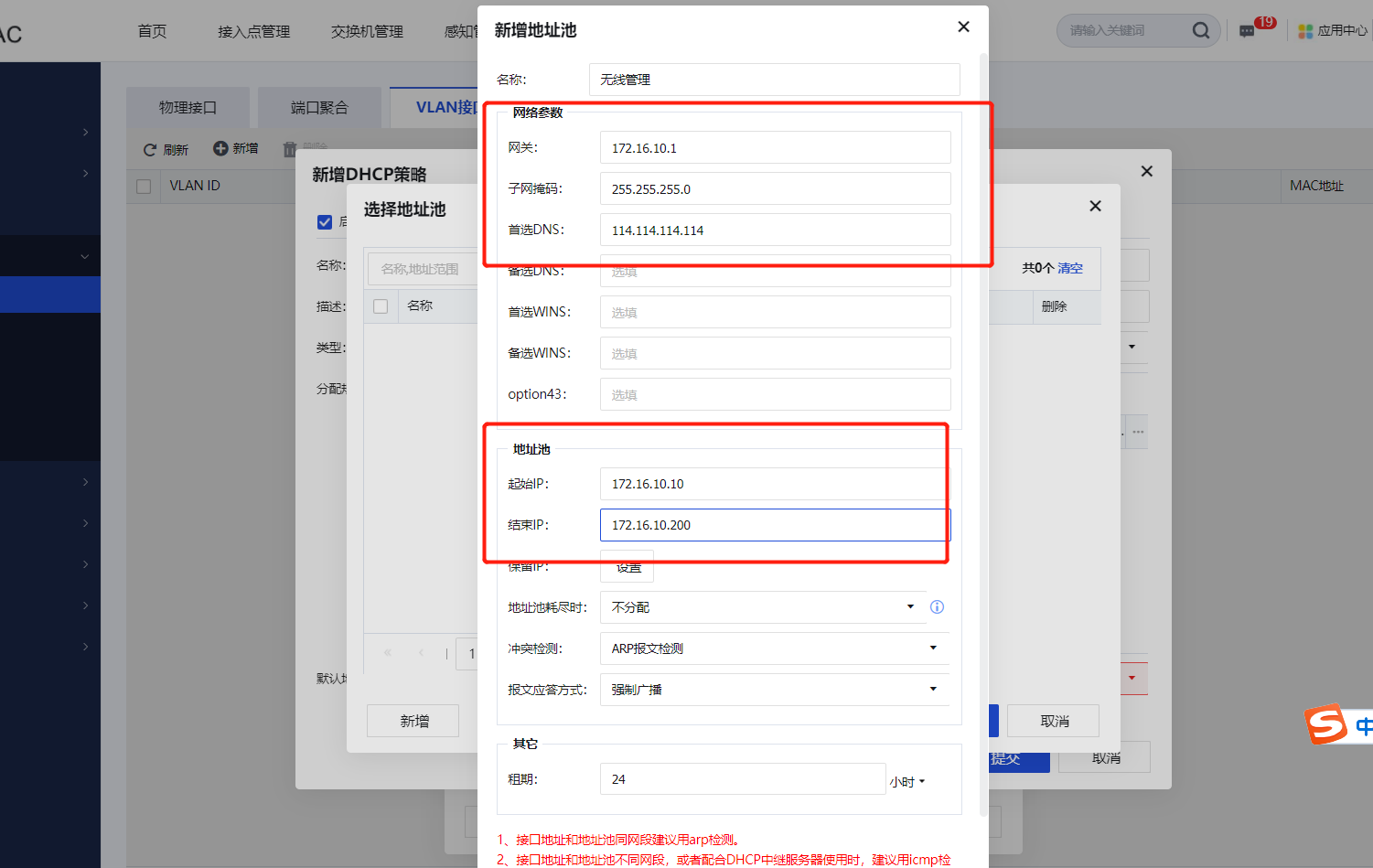

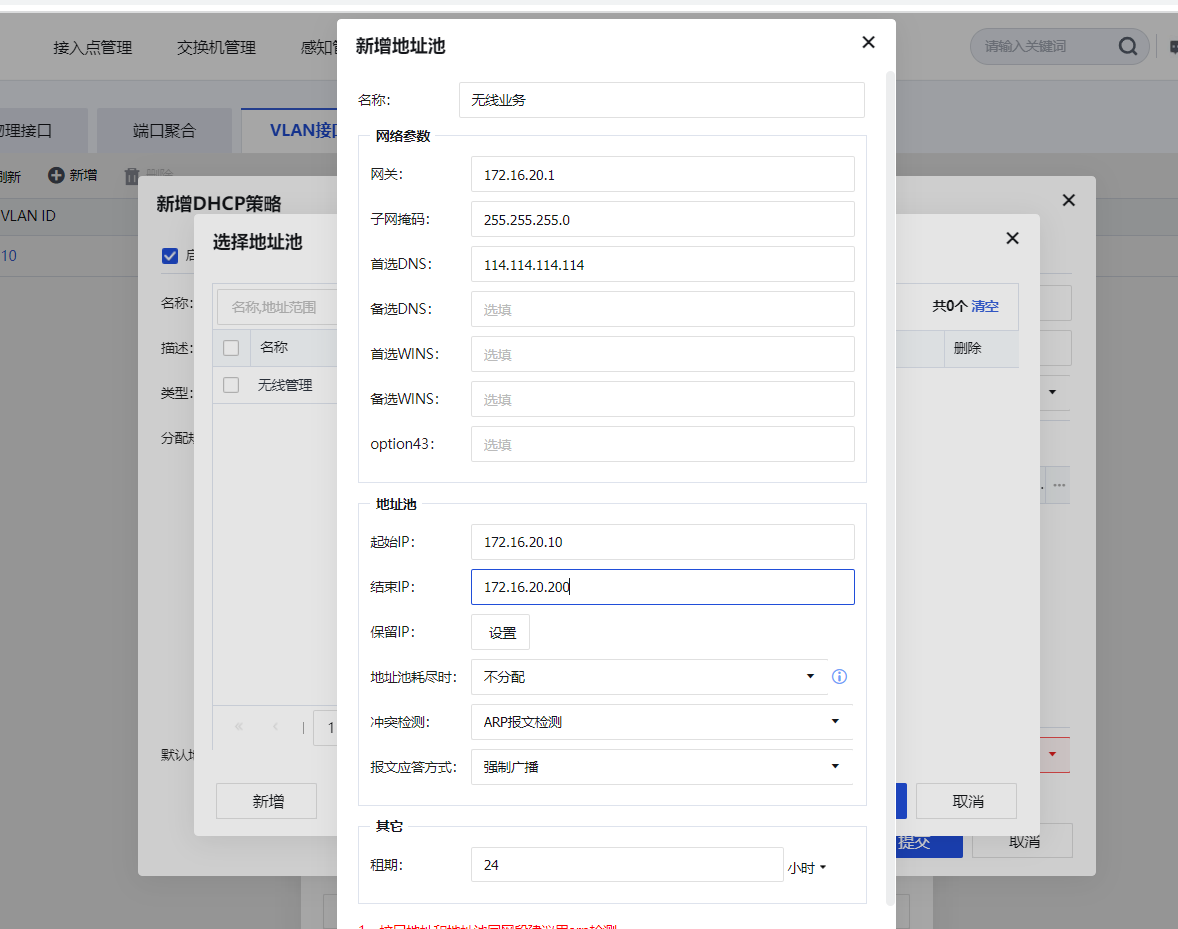

配置DHCP服务

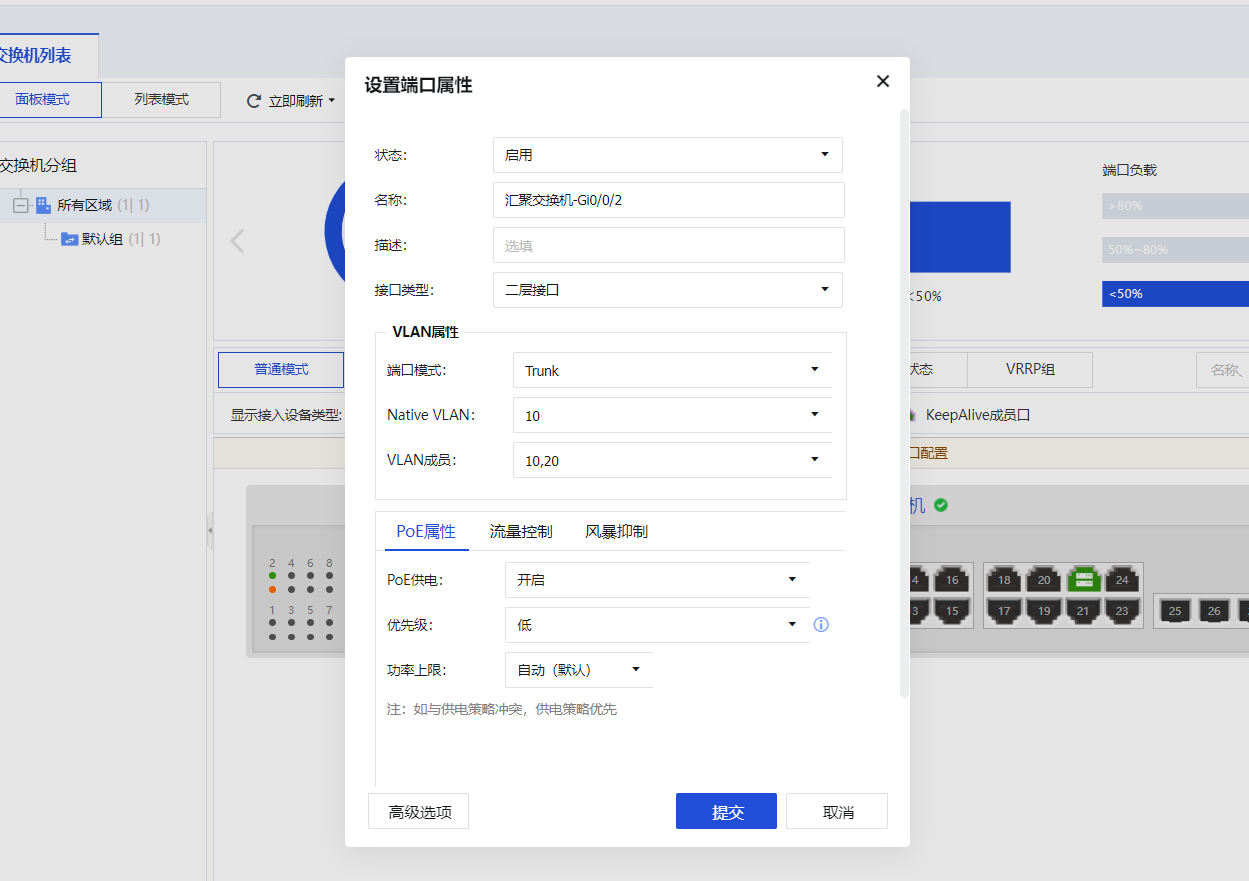

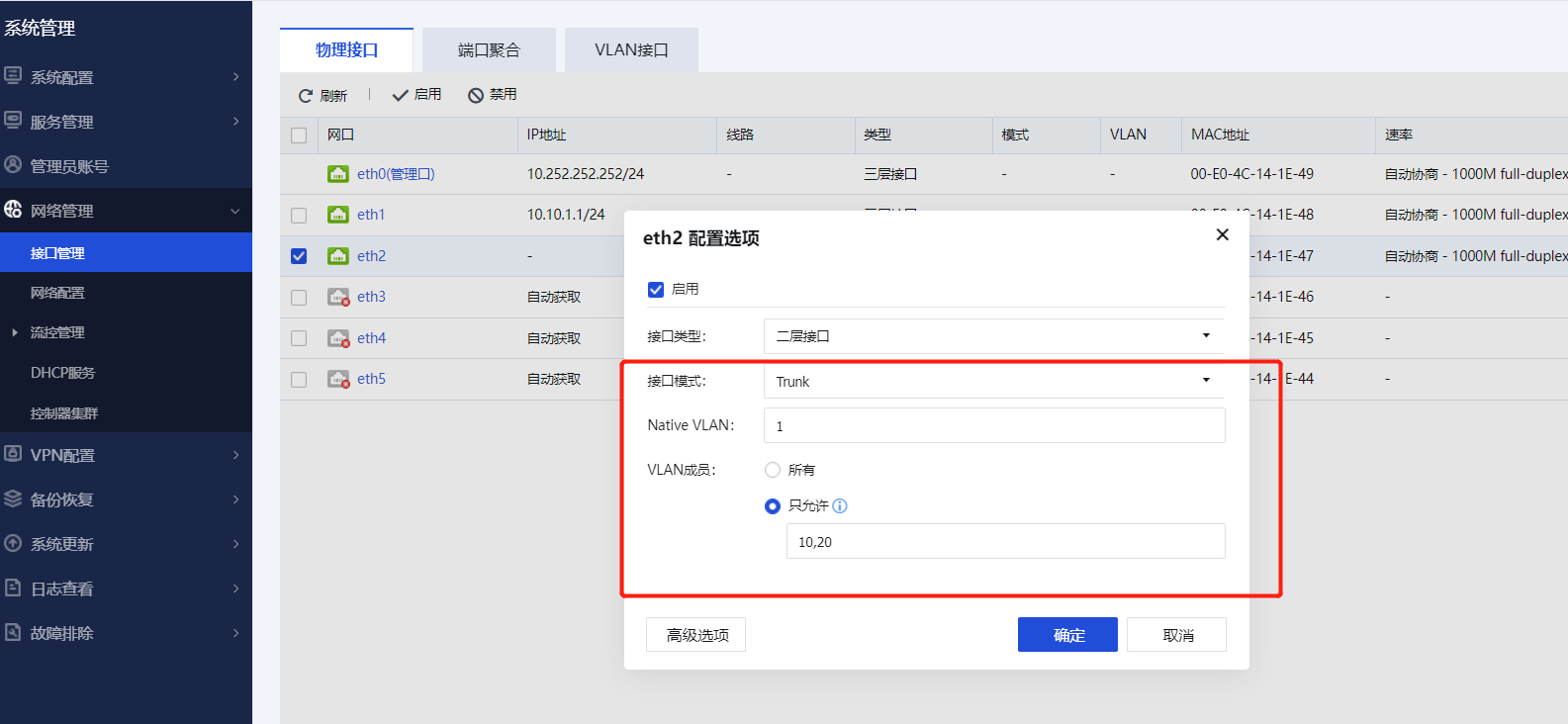

更改接口属性

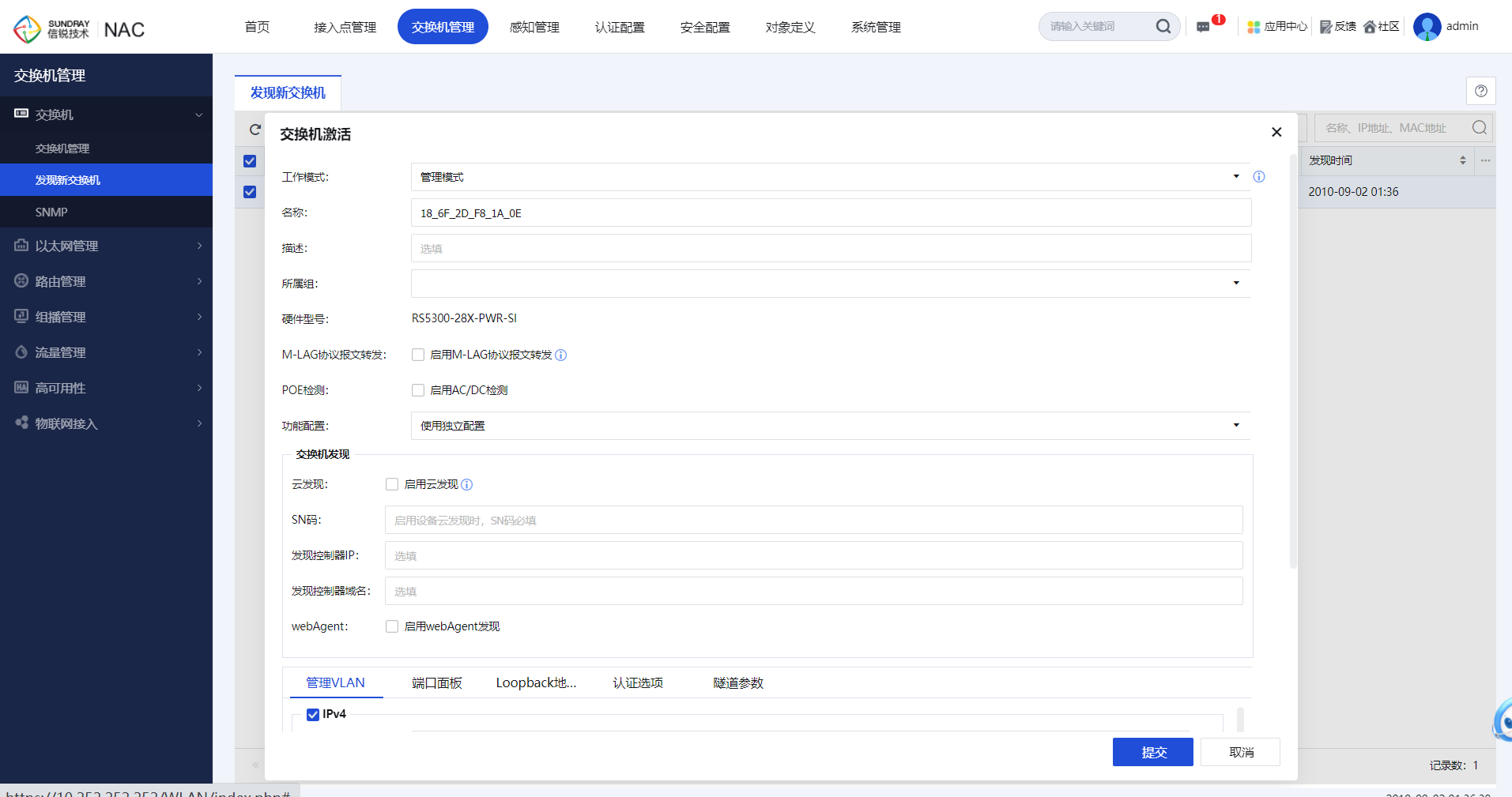

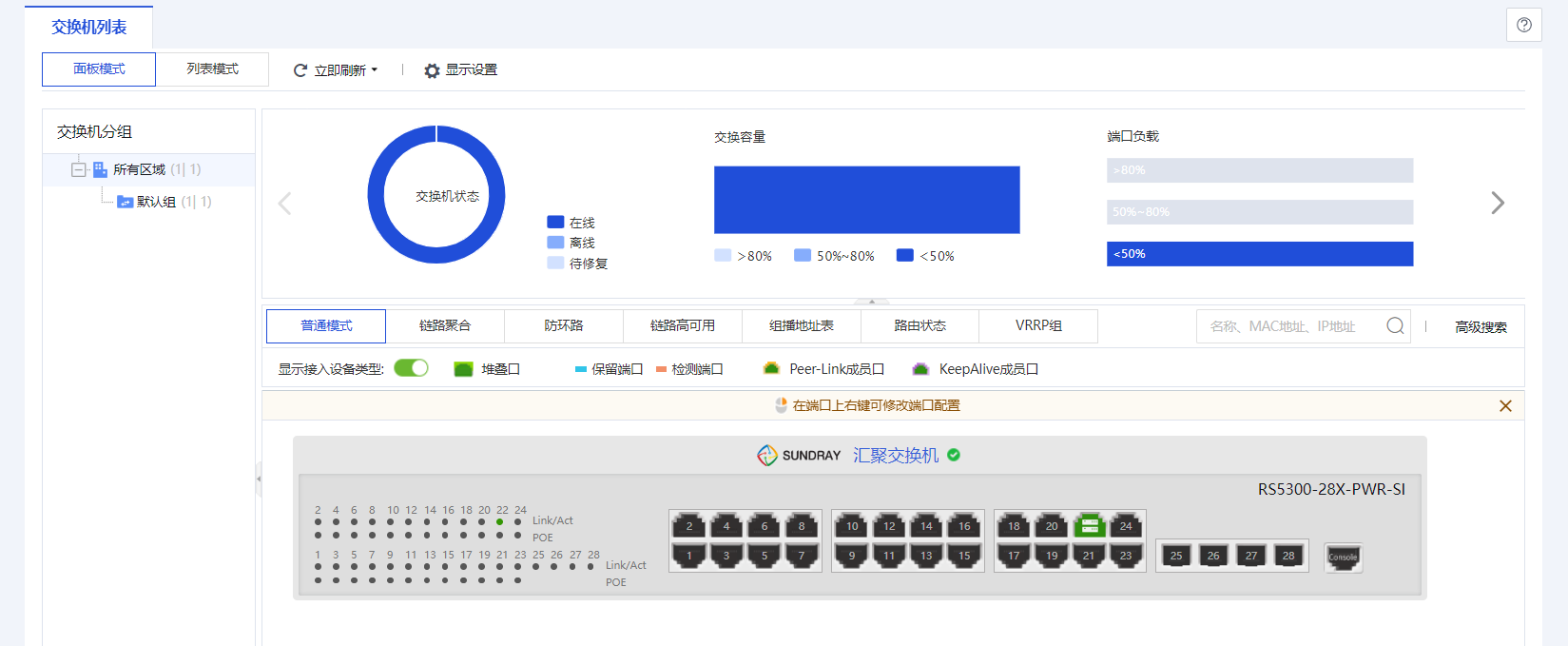

发现交换机进行激活

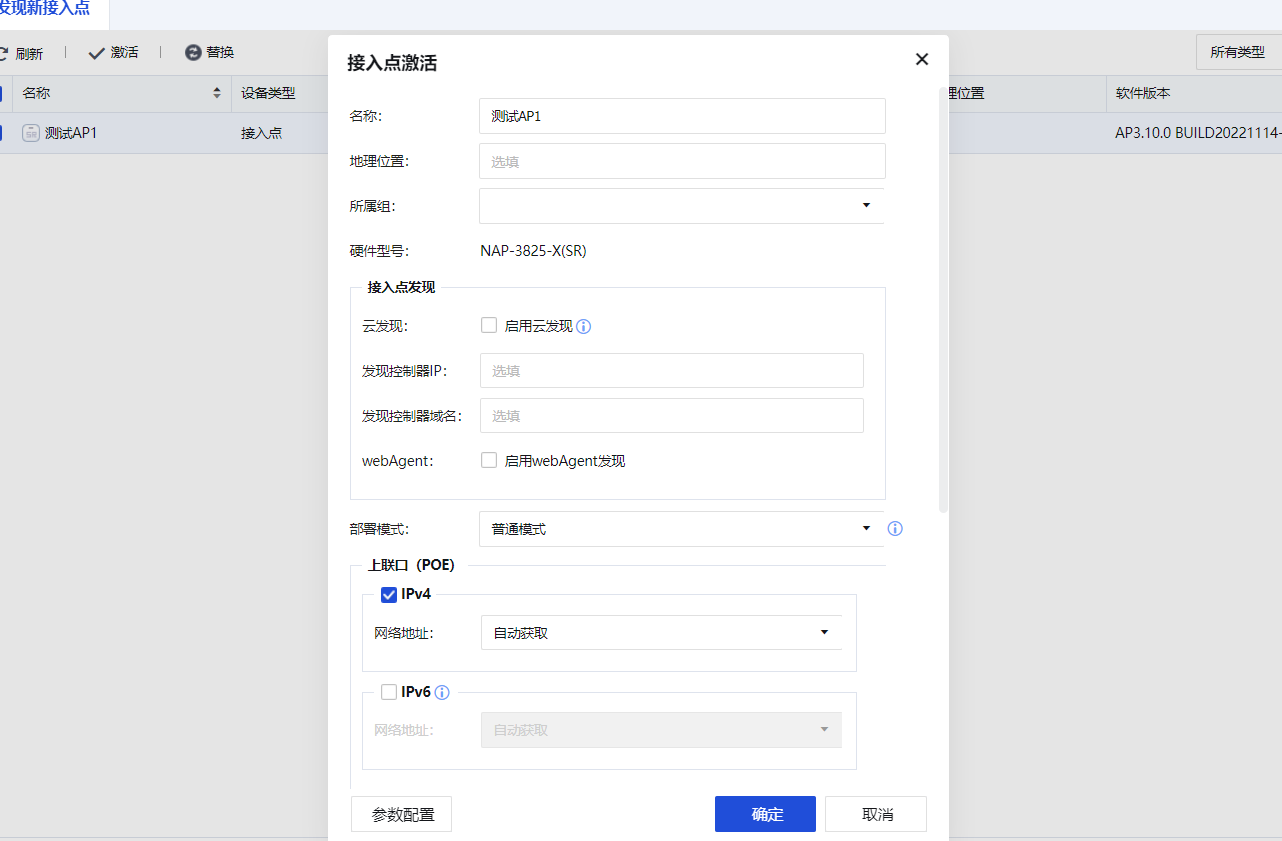

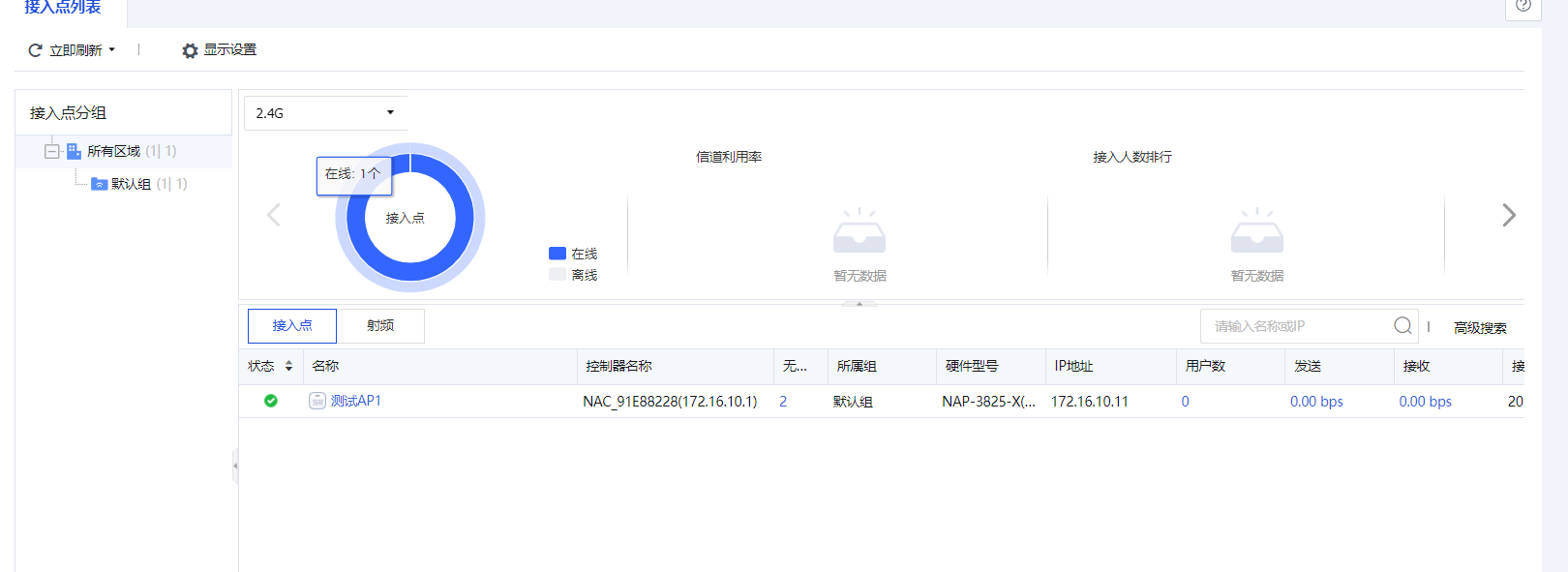

激活AP









旁挂式组网



配置控制器：

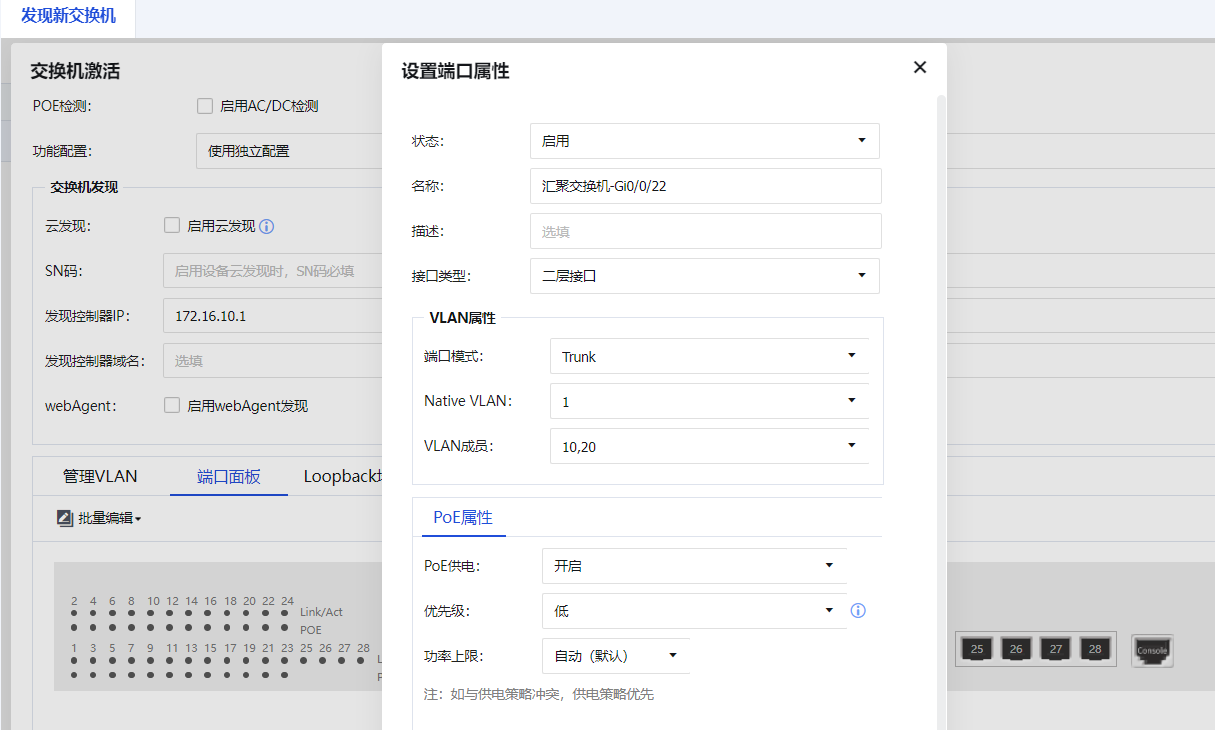

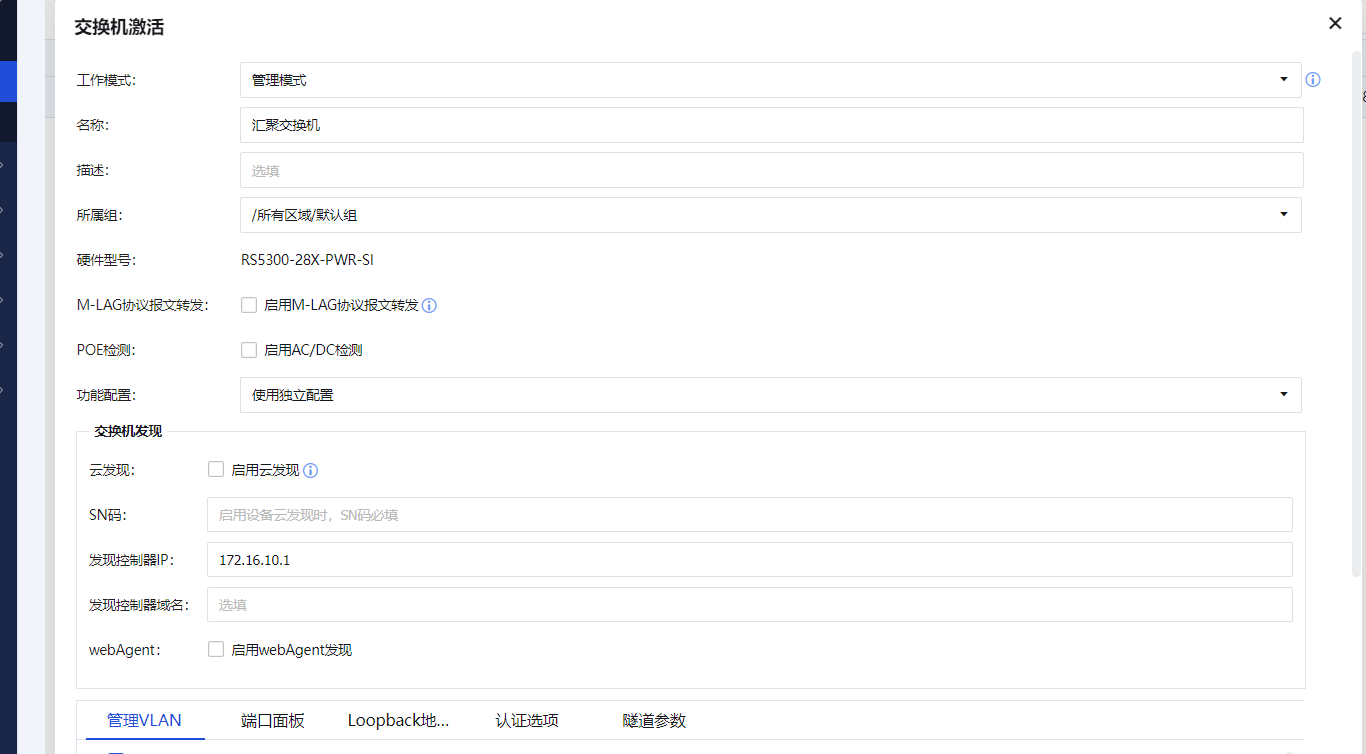

激活交换机，指定控制器的地址

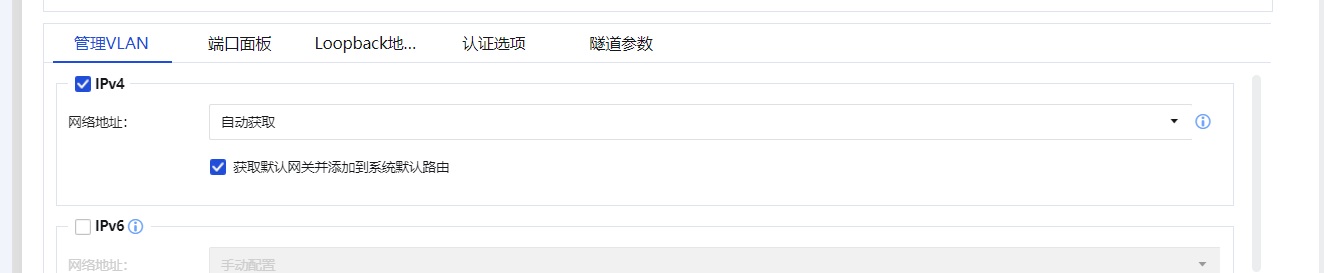

修改交换机管理VLAN地址





把控制器地址删掉，配置成DHCP获取地址

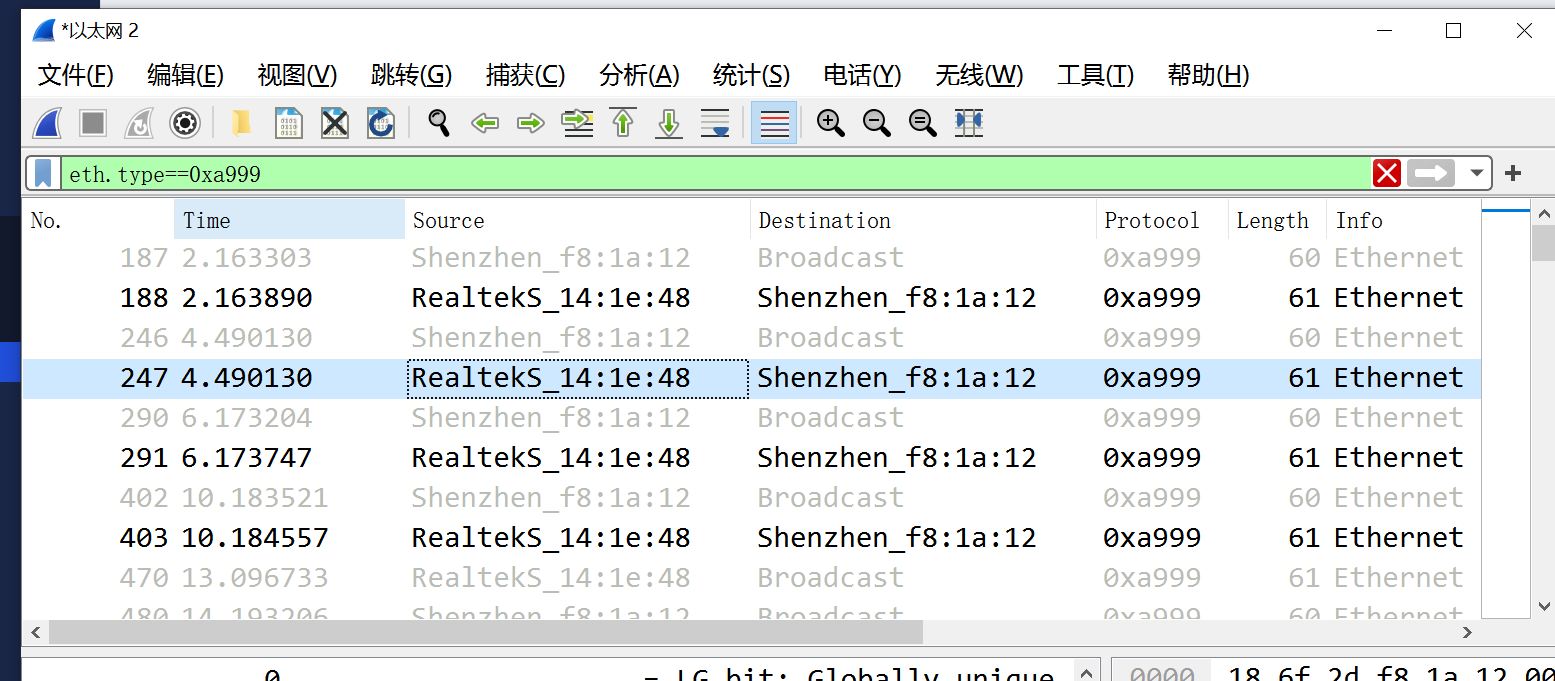

二层发现





网关部署



配置控制器

测试上外网
