BGP配置二

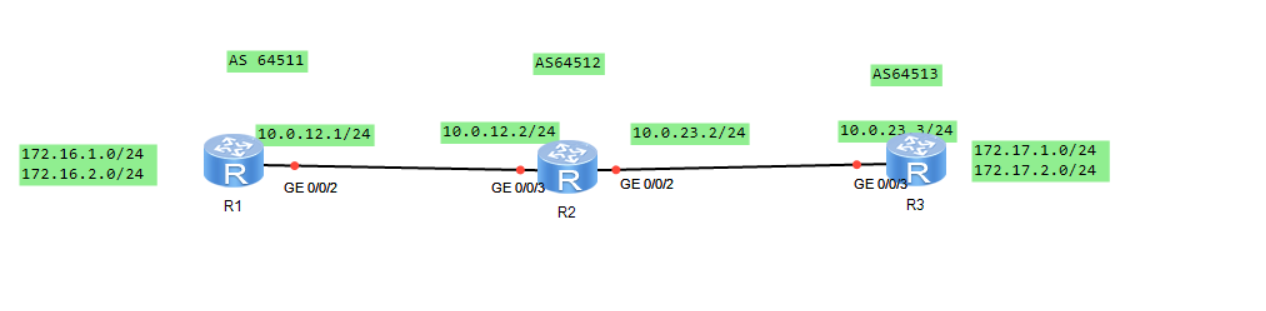

BGP AS 号、互联地址如图所示，所有设备均创建 Loopback0 接口，IP 地址为 10.0.x.x/32，其

中 x 为设备编号。

R1、R2、R3 使用 Loopback0 地址作为 BGP Router ID，基于直连接口建立 EBGP 对等体关

系。

R1、R3 上存在 Loopback1、Loopback2 接口，用于模拟用户网段。

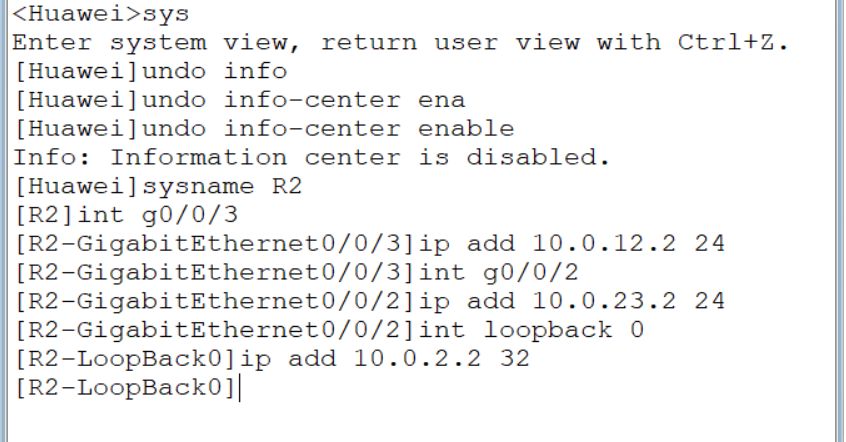

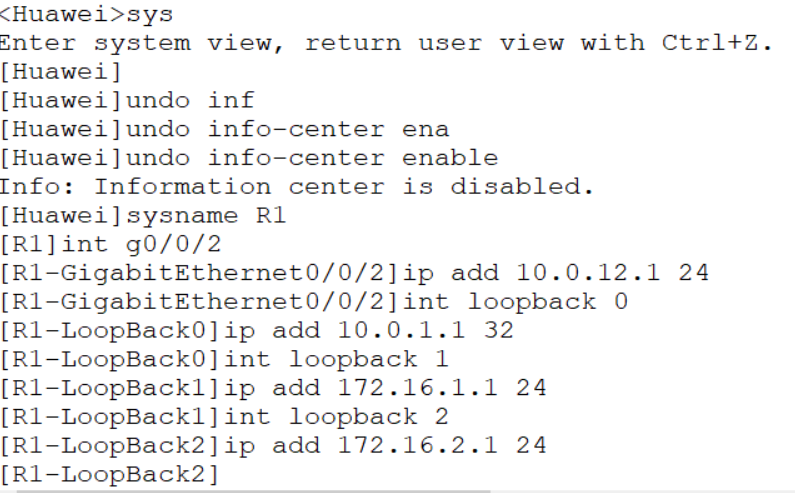

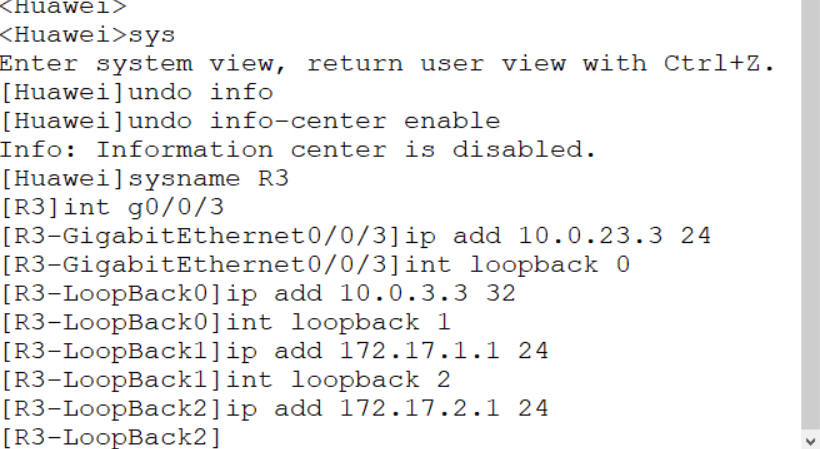

1. 设备 IP 地址配置。

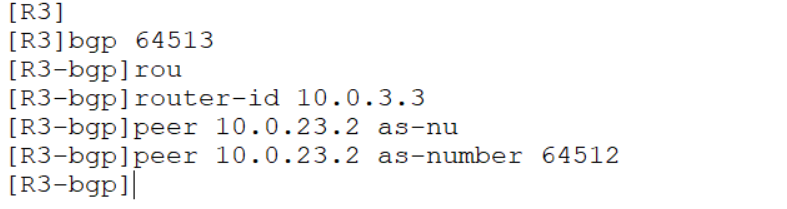

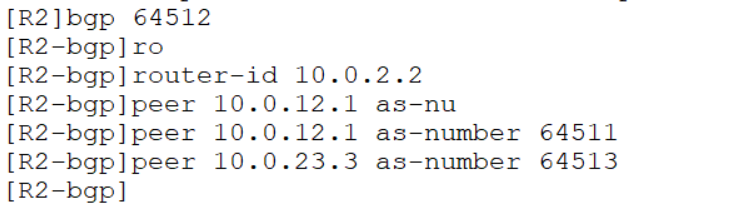

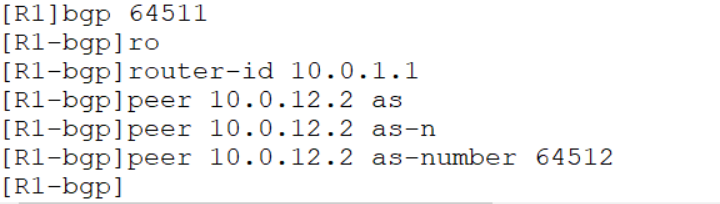

2. 按照规划配置 R1、R2、R3 之间的 EBGP 对等体关系。

基于直连接口的BGP对等体关系

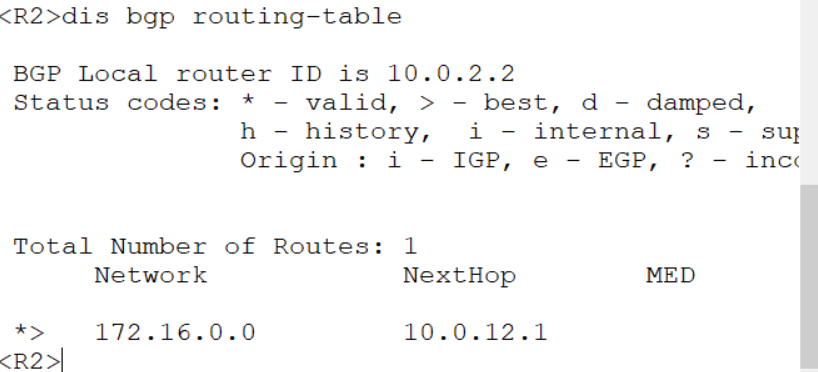

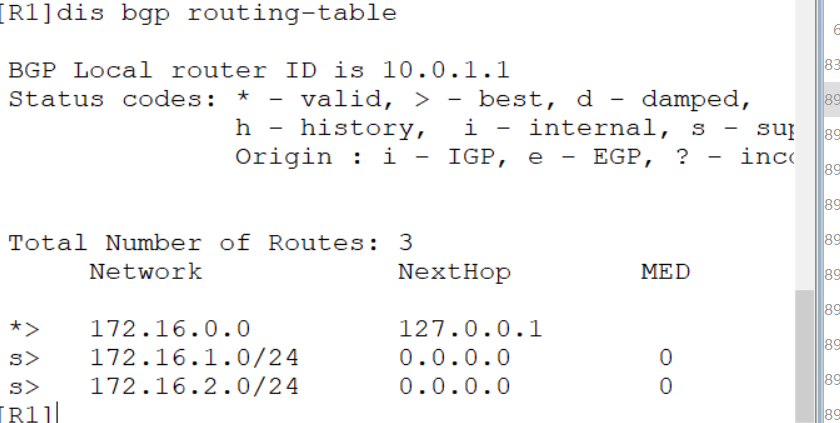

3. 在 R1 上将 Loopback1、Loopback2 接口路由发布到 BGP 中并进行自动汇总，在 R2 上观

察 BGP 汇总路由的明细信息。

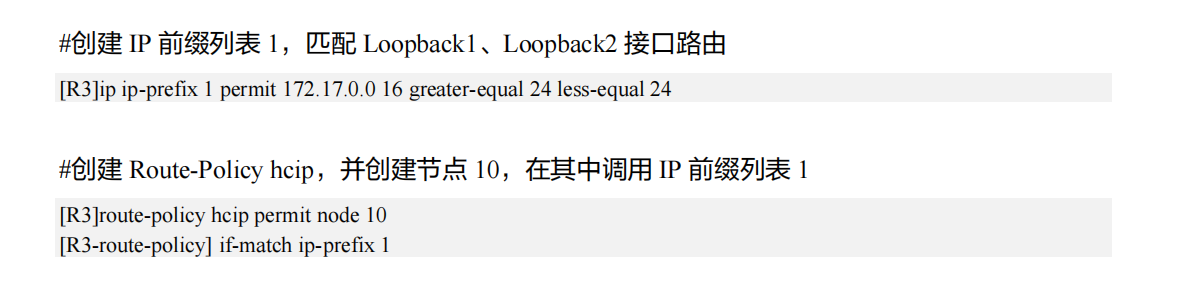

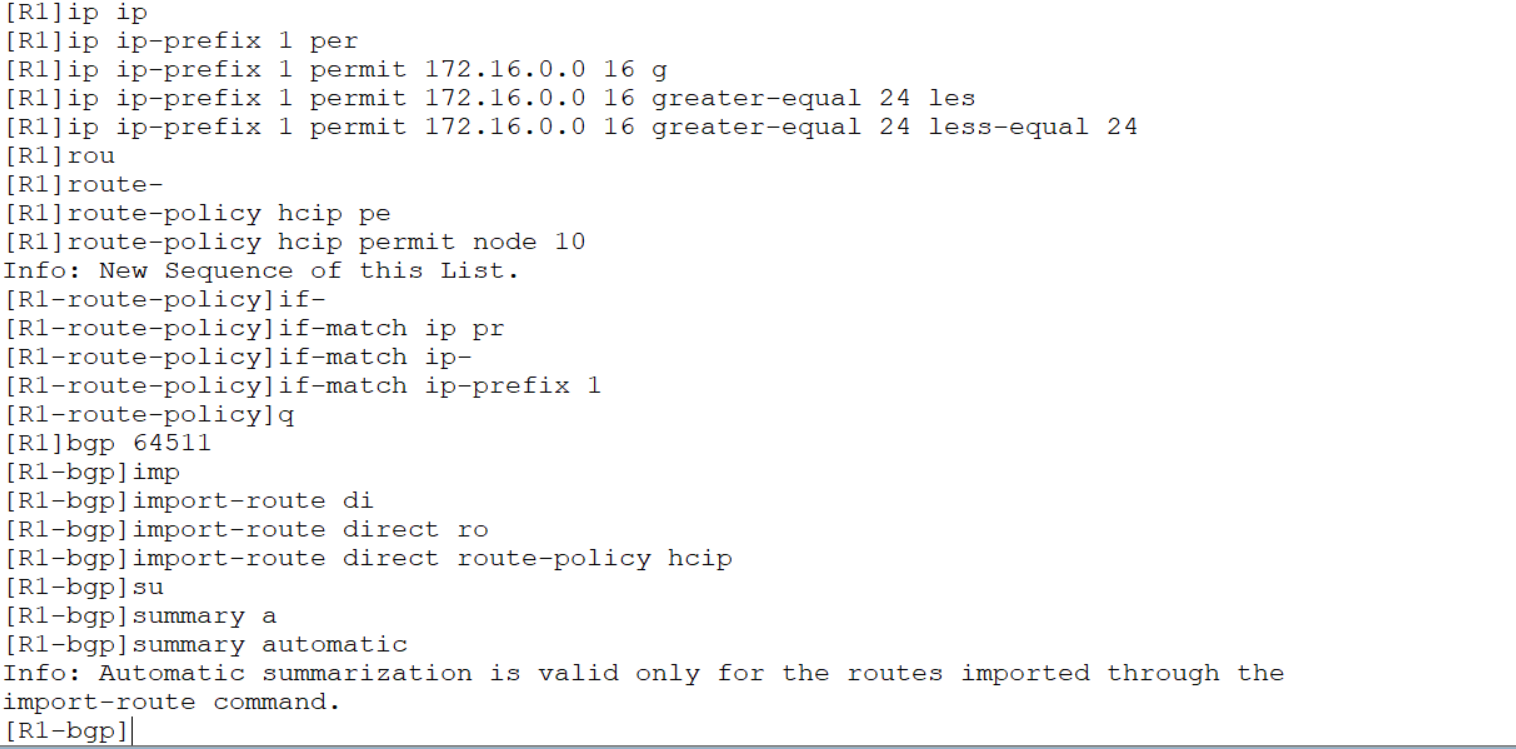

#创建 IP 前缀列表 1，匹配 Loopback1、Loopback2 接口路由

#创建 Route-Policy hcip，并创建节点 10，在其中调用 IP 前缀列表 1

#将 Loopback1、Loopback2 接口路由发布到 BGP，并激活 BGP 路由自动汇总功能

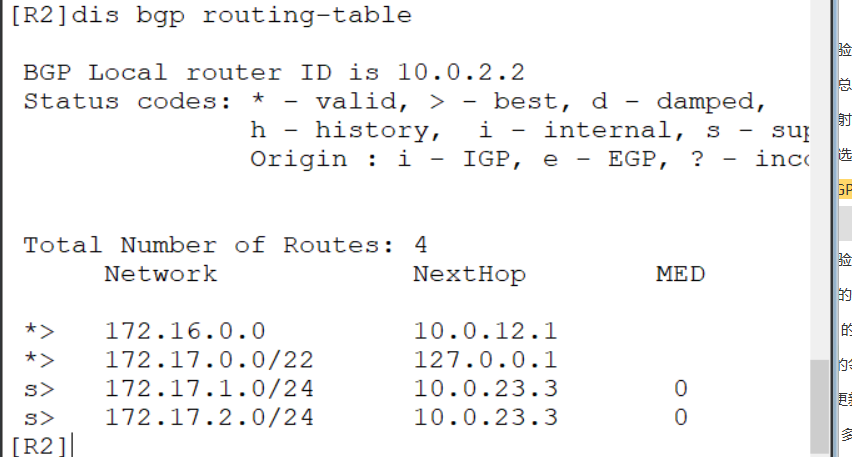

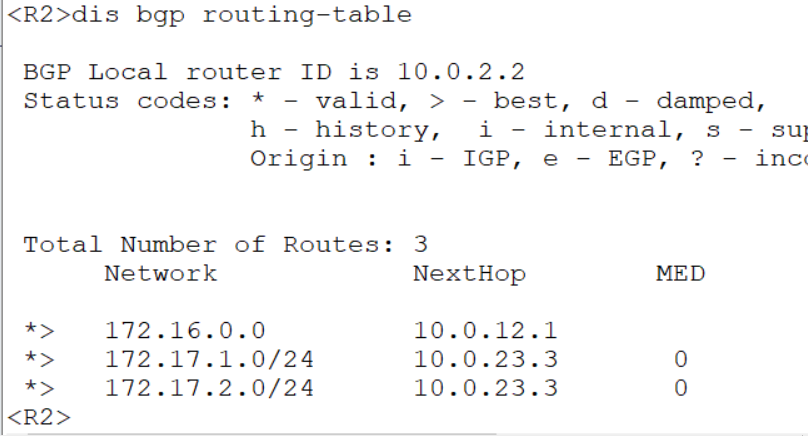

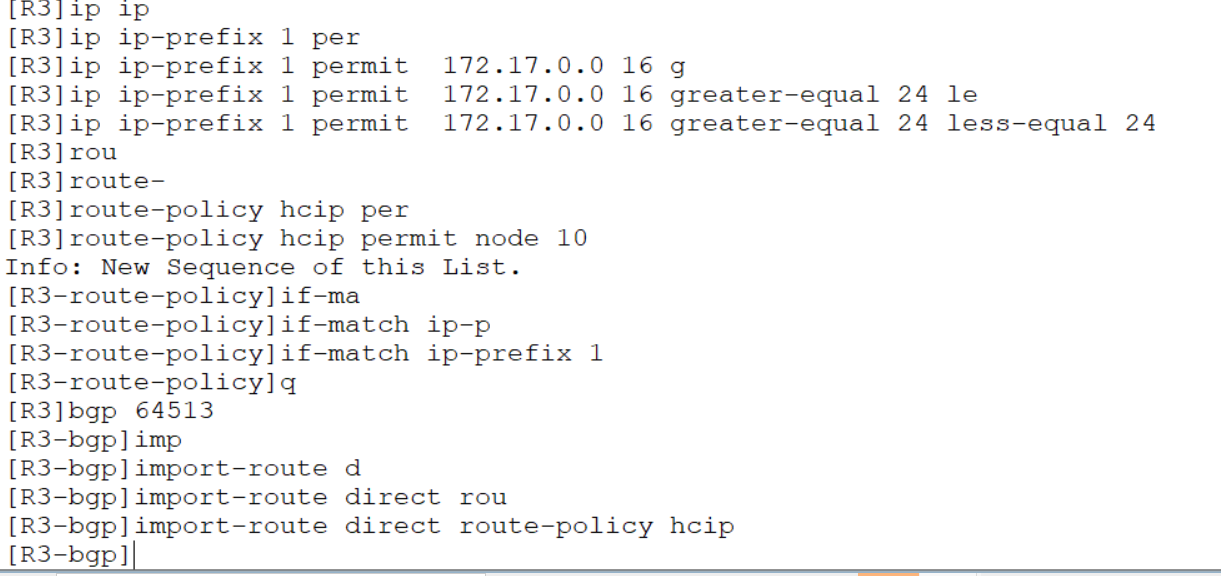

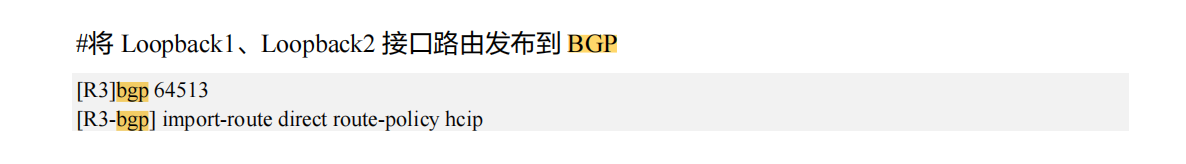

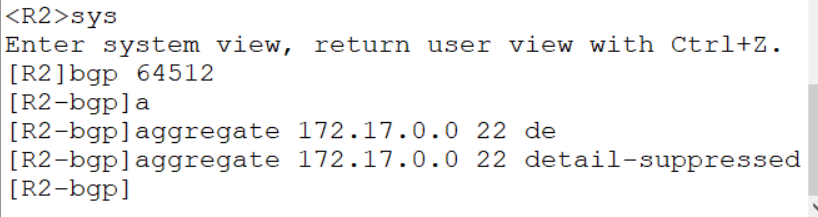

4. 在 R3 上将 Loopback1、Loopback2 接口路由发布到 BGP 中，在 R2 上执行手动汇总，观

察 R2、R3 上的 BGP 汇总路由的明细信息。之后在 R2 上执行手动汇总并增加关键字 as

set，再次观察 R2 上的 BGP 汇总路由的明细信息

















自动汇总只对通过 import-route 命令引入的路由生效。





















从输出信息可以看到 AS_Path 值为 Nil，代表了 AS_Path 属性值为空，这意味着丢失了明细的

AS_Path 属性值，BGP 依赖 AS_Path 实现防环，因此 AS_Path 属性的丢失可能带来路由环

路。从该条路由对外通告的对等体中可以看到 10.0.23.3（R3）

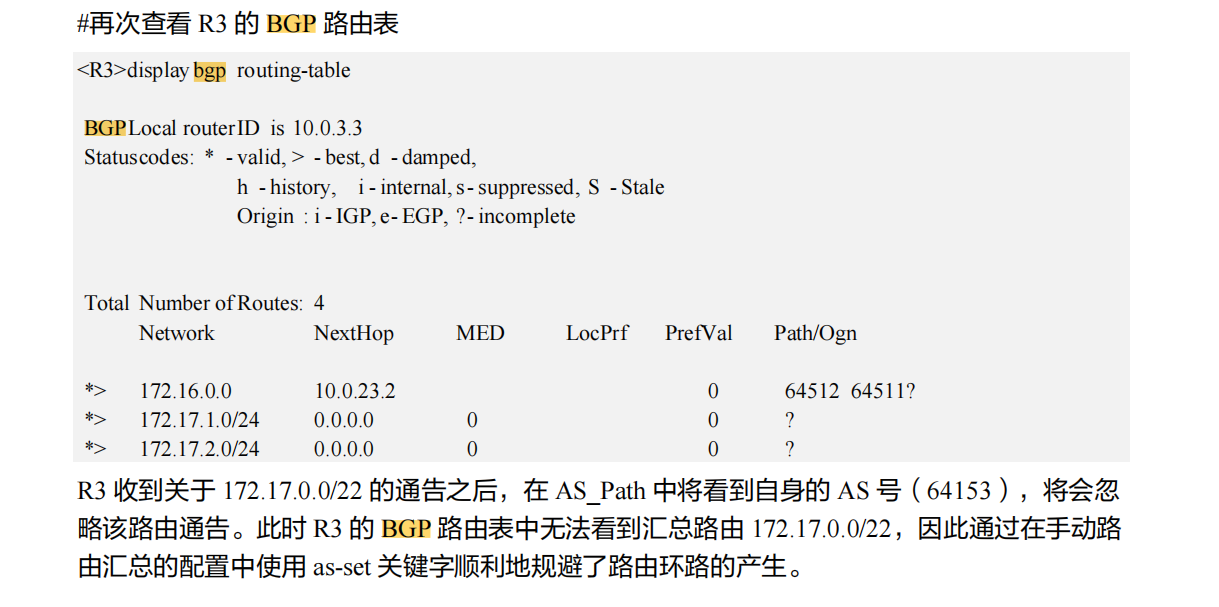

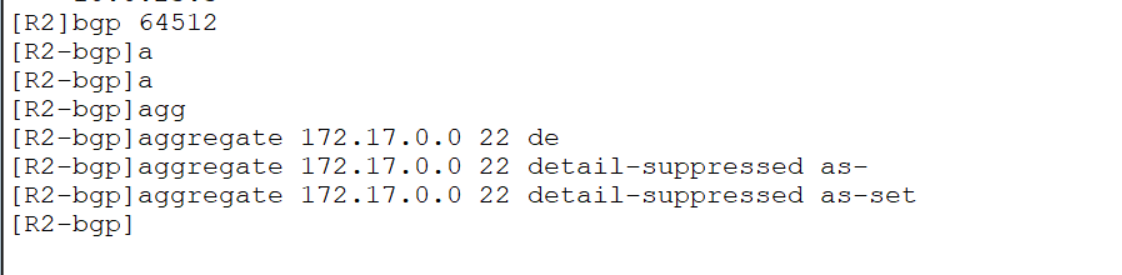

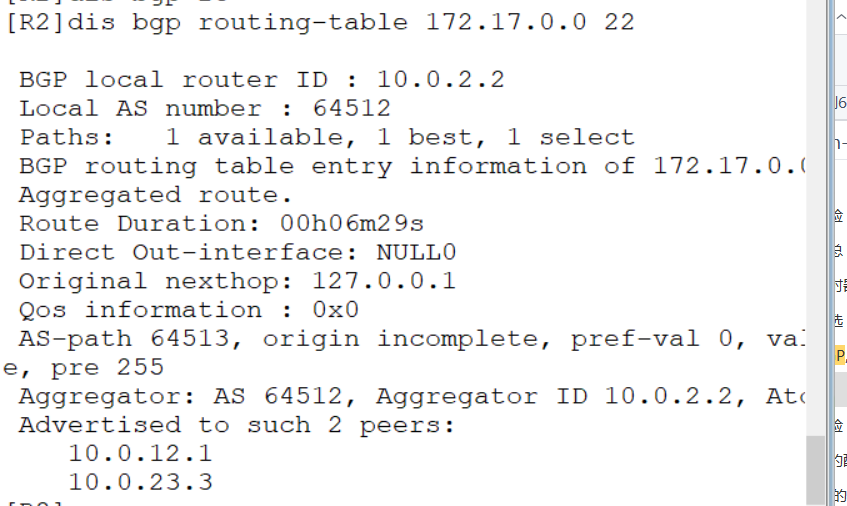

#为防止路由环路，在 R2 上执行手动汇总时增加 as-set 关键字
