一、网络层IP数据包的格式

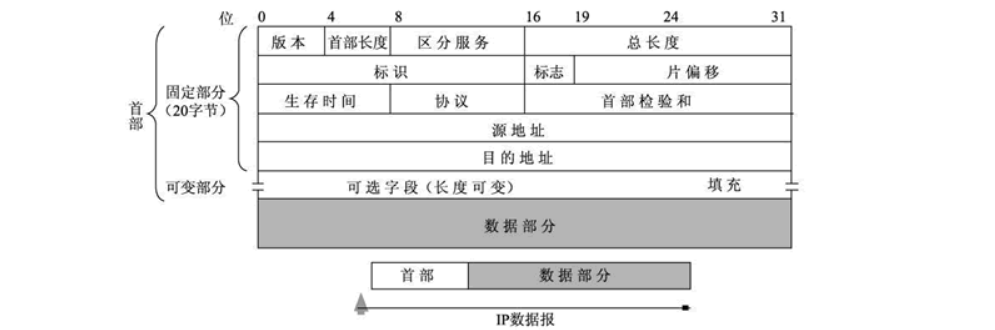

• IPv4

  • 4位版本：标识当前使用的IP版本（IPv4,IPv6）

  • 4位首部长度：由于IP数据报文的首部有于一个可选项，造成首部长度是可变的，所以需要定义，通常情况下默认值为0101（十进制5），代表首部固定长度20字节。最大为1111（十进制15），即60字节。当IP分组首部长度不是4字节整数倍，需利用最后字段填充

  • 8位区分服务（服务质量/优先级和服务类型）：TOS字段有3个位用来指定IP数据报的优先级（目前已经废弃不用），还有4个位表示可选的服务类型（最小延迟、最大吐量、最大可靠性、最小成本），还有一个位总是0

  • 16位总长度：主要用来标识整个数据包的长度

  • 16位标识：每传一个IP数据报，16位的标识加1，可用于 分片和重新组装 数据报

  • 3位标志和13位片偏移：分片

  • 8位生存时间TTL（Time to live）：源主机为数据包设定一个生存时间，比如64，每过一个路由器就把该值减1，如果减到0就表示 路由已经太长了仍然找不到目的主机的网络，就丢弃该包，因此这个生存时间的单位不是秒，而是跳（hop）

  • 8位协议：指示上层协议是TCP（6）、UDP（17）、ICMP（1）还是IGMP（2）

  • 16位首部校验和：只校验IP首部，数据的校验由更高层协议负责

  • 32位源地址：发送方的IP地址

  • 32位目的地址：接收方的IP地址



二、路由器的工作原理

1、路由的概述

• 路由是指路由器从一个接口上收到数据包，根据数据包的目的地址进行定向并转发到另一个接口的过程

2、路由表

• 直连路由：当路由器的接口配置好对应的IP地址并开启接口后自动生成的

• 非直连路由：需要手动配置静态路由或者使用动态路由协议学习到的

3、路由器的工作原理

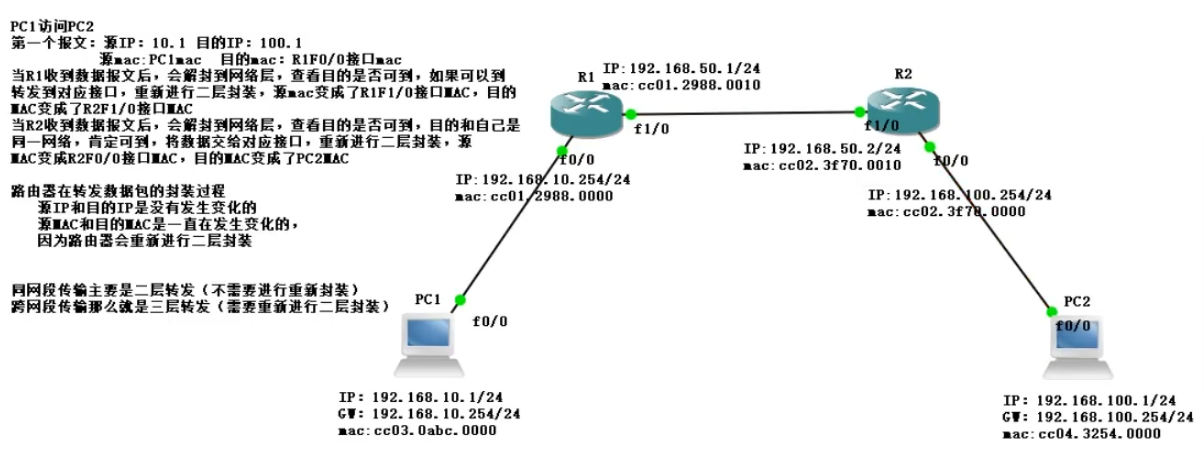

1. 一个帧到到达路由,路由器首先检查目标MAC地址是否自己,如果不是自己则丢弃,如果是则解封装,并将IP包送到路由器内部

2. 路由器检查IP包头中的目标IP,并匹配路由表,如果匹配失败,则丢弃,并向源IP回馈错误信息,如果匹配成功,则将IP包路由到出接口

3. 封装帧，首先将出接口的MAC地址作为源MAC地址封装好,然后检查ARP缓存表,检查是否有下一跳的MAC地址,如有,将提取其并作为目标MAC地址封装到帧中，如没有，则发送ARP广播请求下一跳的MAC地址，并获取对方的MAC地址，再记录缓存，并封装帧，最后将帧发送出去

4、路由方式

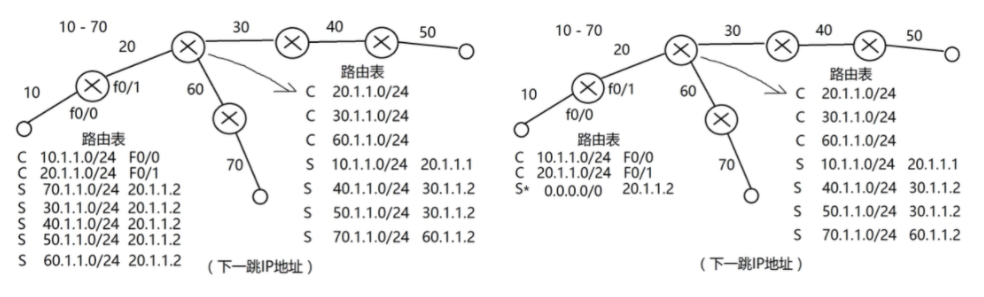

• 静态路由

  • 由管理员手动配置，不灵活，而且是单向

    ip route 目标网段 子网掩码 下一跳IP
    Router(config)# ip route 70.1.1.0 255.255.255.0 20.1.1.2        // 例子

  • 特殊的静态路由：默认路由，当在路由器的中找不到目标网络的路由条目时，再去查看默认路由

    • 使用场景：一般应用于末节(末梢)网络（网络的最末端)(路由器的一端只连接了一个网络)

    ip route 0.0.0.0 0.0.0.0 下一跳IP
    Router(config)#ip route 0.0.0.0 0.0.0.0 20.1.1.2                // 例子

  • 浮动静态路由：是一种特殊的静态路由，通过配置一个比主路由的 管理距离 更大的静态路由，保证网络中主路由失效的情况下，提供备份路由。 但在主路由存在的情况下它不会出现在 路由表 中。 浮动静态路由主要用于拔号备份

    在静态或默认路由后加空格+数字（正整数）
    Router(config)#ip route 0.0.0.0 0.0.0.0 20.1.1.2
    Router(config)#ip route 0.0.0.0 0.0.0.0 30.1.1.2 2              // 最后的数字是优先级的作用

• 动态路由

  • 通过某种动态路由协议自动的去建立自己路由表

  • 常见的动态路由协议：RIP OSPF IS-IS BGP IGRP ElGRP



三、路由器转发数据包的封装过程

• 配置路由

  • 第一种

    R-4(config)#ip route 192.168.100.0 255.255.255.0 fastEthernet 1/0

  • 第二种

    R-4(config)#ip route 192.168.100.0 255.255.255.0 192.168.50.2       // 192.168.50.2是下一跳ip

• 查看路由表

  R-4#show ip route

• 查看接口列表

  R-4#show ip int b

• 关闭（开启去掉no）路由功能

  Router(config)#no ip routing

• 配置网关

  Router(config)#ip default-gateway 网关地址



四、在路由器上配置DHCP

1、DHCP概述

• 目的：是客户机可以通过路由器所提供的DHCP服务获取到IP地址

• DHCP：动态主机配置协议

• 主要是为客户机提供TCP/IP参数：IP地址，子网掩码，网关，DNS服务器地址

2、配置DHCP

• 定义DHCP地址池

  • 定义池的名字

    ip dhcp pool 自己取个名字
    R0(config)#ip dhcp pool BigBear1

  • 指定分配的网络范围

    network 网络地址 子网掩码
    R0(dhcp-config)#network 192.168.10.0 255.255.255.0

  • 指定默认网关

    default-route 网关地址
    R0(dhcp-config)#default-route 192.168.10.254

  • 指定DNS服务器地址

    dns-server DNF服务器地址
    R0(dhcp-config)#dns-server 114.114.114.114

• 指定保留地址

  ip dhcp excluded-address 地址截至的开头 地址截至的结尾                # 截至中间的部分
  R0(config)#ip dhcp excluded-address 192.168.10.1 192.168.10.50
